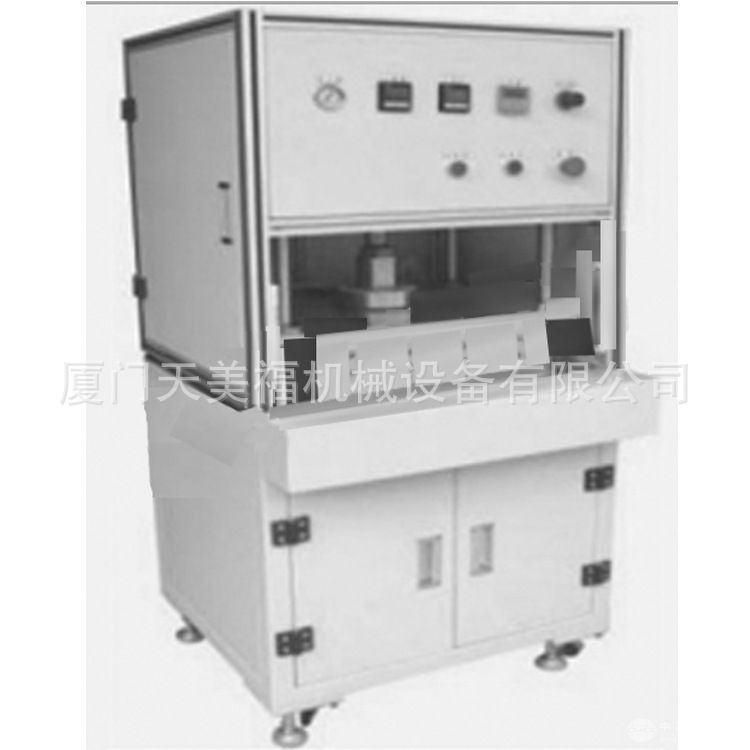

产品简介
此设备主要适用于电芯卷绕后热平压整型，方便入壳。卷绕好的电芯放在模板上通过加压、加热使电芯定型，达到电芯厚度一致，使电芯弹性减小，降低装芯短路率和保证成品电芯厚度的一致性。
工作原理
本设备是利用温控器、热电偶控制发热管传热给压模板达到设定温度，再在气缸的作用下使上下模板压在电芯上，同时发热模板的热量传递给电芯，使电芯在一定温度及压力作用下稳定成形。
主要特点
*工作台面的温度可通温控器面板按钮调节设定温度的当前值与设定值都可通过LCD显示屏显示，直观明了、温控精度高、便于操作;
*上下工作台面的压力可通过调压阀调节，以实现不同工艺参数要求;
*本机采用单个工位结构，上下工作台面板平行度高，且结构稳定可靠;
*工作台面采用优质材料制作，传热效果好节省电耗，提高工作效率;
*采用光幕保护装置，使用安全;
*本机具有温度异常报警功能;
*热压时间、温度、压力可调节;
*本机采用自动与半自动实现控制，操作方便;
*外形尺寸小，可节约空间;
*外观精致，钣金采用立体几何设计，简洁美观;
*运行时可采用电气控制自动运行，调试时可用手动功能;
使用方法
将电芯放在热平压模板上，按启动按钮，启动热压整形机，增压缸带动热压模板下压，使电芯受热、受压定形，然后取出电芯即完成。
技术参数
1.电源：AC220V/50Hz;
2.功率：3 KW;
3.气源：0.5Mpa～0.8Mpa
4.热压面积：500x400mm;
5.压力：10T压力可调;
6.控温精度：±2℃;
7.加热温度：常温～150℃可调;
8.两压板平面平行度：0.05以内
9.设备重量：约220Kg;
10.外形尺寸：L750xW670xH1450mm;
11.工作时间：0-100S
12.带托盘，光幕保护，计数功能
设备组成
本机由以下几大部分组成
1.机械部分：上模板机构、下模板机构、加热板机构、隔热板机构、导向机构、外罩机架机构、基座机构等;
2.电气部分：光幕、固态继电器、电磁阀、光电开关等;
3主要元器件
增压缸：台湾品牌
加热管：国产优质
直线轴承：NSK国产优质
温控仪：Omron(日本进口)
时间继电器：Omron(日本进口)
数字继电器;Omron(日本进口)
中间继电器：Omron(日本进口)
光幕：国产优质
安全防护
1.光幕保护，外罩防护;
2.采用双按钮起动;
保养方法及注意事项
1.经常擦拭上下切刀保持清洁。
2.滚珠导柱导套运动部位加油润滑，保持运动顺畅。
3.若长时间不使用时，将上下切刀表面擦拭干净，表面要喷涂防锈油保护。
4.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝机器质量事故及人身事故。
