产品简介

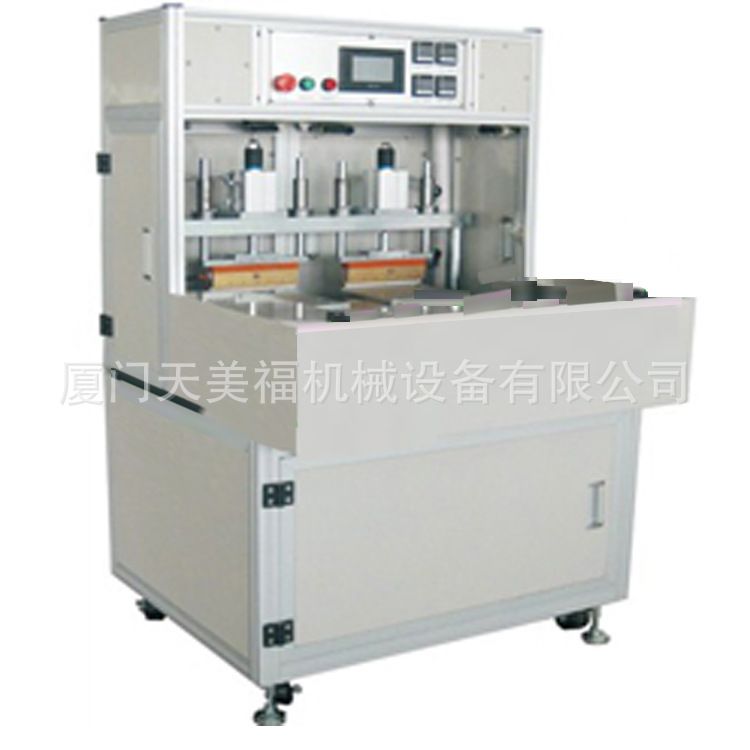

此设备主要适用于软包装锂电池自动顶边，侧边加热封装。
工作原理
此设备是利用热传导效应作用于锂电池的包装材料(铝塑膜)上，使其加热变软接近熔融状态而融接在一起;热源通过电阻发热管传递给封头(铜质)再在一定压力作用下传导给待熔接的铝塑膜从而完成压合熔接;封头的温度可通过感温热电偶与温控器调节并保持恒温;在同一台机器上不同的工位完成顶封与侧封。
主要特点
*凸轮分割器分度，转盘定位精度高。
*采用进口双极隔热块，隔热效果好不会出现断裂及平行度弯曲现象。
*上下封头的压力可通过调压阀调节，以实现不同工艺参数要求。
*上下封头用气缸驱动通过两个线性导套导向，上下活动灵活，导向准确保证产品封边后平行度的要求。
*能适用于不同规格的产品电池，且调节简单方便。
*机架采用型材与封板组装，设备精致﹑小巧﹑外型美观。
技术参数
*电池规格:≤250*210*10mm;
*封头长度:≤280 mm;
*封印宽度：2～10mm(根据客户要求);
*封头温度：室温-230℃可调，可设置补偿
控制精度: ±2℃;
*封装时间：0-99.9秒可调;
*转盘送料精度：高速精密凸轮滚子分割器分度精度≤30”
*封头平行度：±0.01mm，检测可用三联无碳复写纸，封头气压在0.6Mpa，温度在200℃时压出的封印均匀;
*设备产能：300-500 EA/H(视工人操作熟练度);
*设备嫁动率：98%;
*产品合格率：99%;
*电源：220V/50HZ;
*功率：2.4KW
*气源：0.5～0.7Mpa
*外形尺寸：1000*900*1500mm
*设备重量：约300Kg
设备组成
本机由以下几大部分组成
机械部分
1. 转盘送料机构：转盘、精密旋转分割器、转盘电机;
2. 上、下热封头组件：隔热块、封头、加热块、底座、封头导向块;
3. 顶封部件;
4. 侧封部件;
5.电池工装夹具：
6. 外部机架、门窗及护板;
电气及标准件
1. 控制PLC： 三菱
2. 人机界面： 三菱/威纶
3. 温控器： Omron
4.计时器; Omron
5.气缸及气动元件：SMC/Airtac
6.电机：台邦(台湾)
7.分割器：台湾品牌
保养方法及注意事项
1.经常擦拭上下封头，保持清洁。
2.直线导柱导套运动部位加油润滑，保持运动顺畅。
4.若长时间不使用时，将机构运动部件表面擦拭干净，表面要喷涂防锈油保护。
5.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝机器质量事故及人身事故。
