卧式热压化成机

卧式热压化成机

448
规格/型号:TMAX-W16D-5V10A
品牌:天美福
应用领域:材料制备
产地:福建 - 厦门
厂家/供应商:厦门天美福机械设备有限公司
咨询电话::13615038428(请说明信息源自“中冶有色网”)
更新时间:2025-02-28
级别:待认证

卧式热压化成机说明介绍

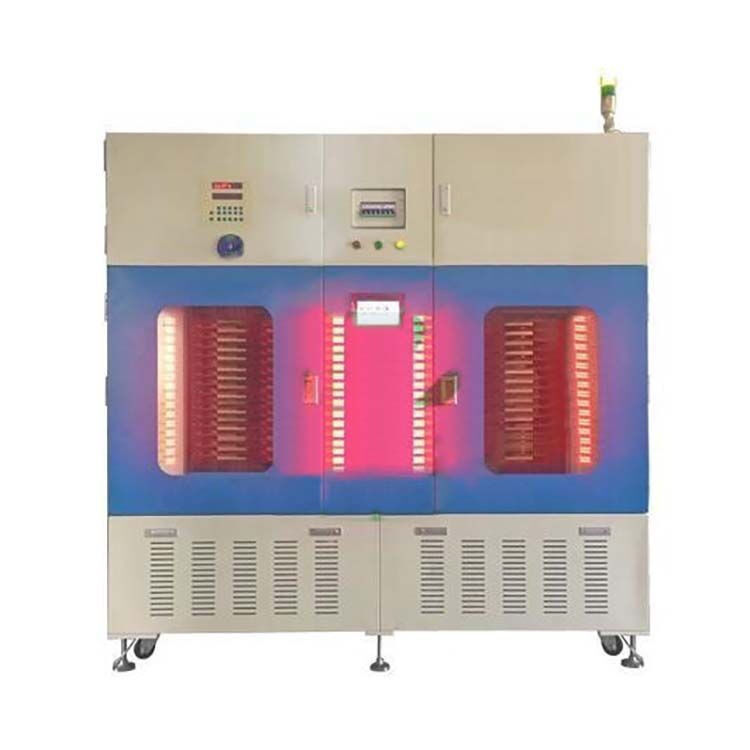

卧式热压化成机

一.产品简介

设备主要用于软包装离子电池在热压状态下进行化成,能够代替现有电池化成工艺的烘烤整形工艺,同时缩短化成时间,缩减电池制作周期,减少人工,电池在抽气封口后表面更加平整,外观更漂亮,同时完成电池的化成和热压整形。本设备由1 个化成柜 1 套夹具 8 层组成, 化成柜有 16 个 5V10A 通道,本机由机架、化成夹具、电源三部分组成,具有加热、温控功能、充电功能、数据连接、通讯功能安全以及保护功能、烟雾报警等功能。


二.设备主要动作流程

温控启动——柜门打开——夹具打开——人工放入电池——夹具压紧——柜门关闭——化成启动——化成完成夹具自动开启——柜门打开——人工取出电池。


三.设备结构

整机尺寸(大约):长:1100;宽:700;高1400(MM)


六.电池来料尺寸规格

电芯来料尺寸规格(mm):长度60~150;宽度50~120;厚度2~11。


七.设备技术指标

7.1电压:

7.1.1充电电压设定范围:直流0~5000mV;

7.1.2分辨率:0.1mV;

7.1.3精度:0.1%FS+5dgt;

7.1.4放电电压设定范围:直流2000~4500mV;

7.2电流:

7.2.1充放电电流设定范围:直流30~10000mA;

7.2.2分辨率:0.1mA;

7.2.3精度:0.1%FS+5dgt;

7.3充放电时间设定:

7.3.1设定范围:0~99小时59分;

7.3.2分辨率:1分钟;

7.3.3数据记录周期:1秒~60分;

7.4通道采样巡检时间:5~20秒(可设置);

7.5充放电测试模式:

7.5.1充电方式:

有两种:a、恒流充电(CCC):结束条件为电压或时间;

b、恒流恒压(CVC):恒压充电,结束条件为时间或电流;

7.5.2放电方式:

有一种:a、恒流放电(CCD):结束条件为电压或时间;

7.6热压温度范围:

7.6.1热压温度控制范围:室温+10℃~90℃;

7.6.2热压温度控制精度:±4℃(同一层夹具之内各层次之间的温度差异);

7.6.3温升时间约20分钟(目标温度:80℃);

7.7压力部分技术参数:

7.7.1压力设定范围:500~1400kg;

7.7.2压力控制精度:±20kg;

7.7.3压力设定分辨率:±1 kg;

7.8环境要求:

7.8.1环境温度:25±15℃;

7.8.2相对湿度:30%~75%;

7.8.3大气压强:750±30mmhg;7.8.4压缩空气:0.25~0.76Mpa;

7.8.5无强电磁场干扰和腐蚀性气体侵蚀;

7.8.6空气洁净度:接近30万级;

7.9电源要求:

7.9.1电网电压:交流380V±10%,三相五线;

7.9.2电网频率:50Hz±1Hz;

7.9.3备注:电网不稳定地区,应配备电源净化稳压装置;应安装有良好的安全地线;

7.10精度校正周期:1年;

7.11通道数:16通道;

7.12软件功能:

7.12.1语言:简体中文;

7.12.2准确控制限时间、限电压、限电流的每进程结束条件;

7.12.3计算化成电池充电容量及能量参数;

7.12.4流程编辑和管理功能:

a、每个循环可编辑可由恒流充电、休眠等二种属性可选;

b、可将编辑完成的流程文件存档备用;

7.12.5充电电流由30~10000mA可设置,可充电电压由0~5V可设置,每个步骤时间可由1~1000min可设置;

7.12.6计算化成电池充放电容量及能量参数,能够实时绘制每节电池化成过程的动态曲线,包括电压/时间曲线、电流/时间曲线、容量/时间曲线、能量/时间曲线、容量/电压曲线等; 要求可同时显示多条曲线。所有曲线可以随意放大或者缩小,以供检查电流或者电压在短时间内的稳定性;

7.12.7化成的库存编辑以及修改功能;

7.12.8时间发送、校准功能;

7.12.9分类设置及启动化成;

7.12.10新建窗口、排列图标、层叠平铺分隔显示;

7.12.11对已化成的电池容量电压等数据进行分类功能;

7.12.12每节电池的充电数据可以形成数据列表形式,供用户查看和输出打印;

7.12.13设备上下位软件具有取关键数据功能:

a、休眠工步容量需要与上一次最后一条数据容量一致;

b、转步次的关键点电压、电流数据要求在技术规格要求的精度范围内;c、休眠时间要流程设置一致。


八.保护功能

8.1电压保护:

8.1.1欠压下限警戒电压,强制电压保护;

8.1.2电压、电流波动率保护;

8.1.3放电电压下限检测;

8.1.4过压保护;

8.1.5流程前初始电压检测;

8.1.6电压上限、定时电压、电流检测;

8.2安全保护:

8.2.1报警功能:设置高位报警灯,提示状态;

8.2.2设置紧急停止按钮,急停时夹具自动张开;

8.2.3着火报警保护;

8.2.4设备报警停机后,可以从中断位置继续未完成的流程,而不需要从头开始流程;

8.2.5如果下位机与上位机通讯中断,通讯恢复正常后,可按原有流程继续进行工作;

8.2.6超温保护;

8.3掉电保护:

8.3.1当出现设备异常断电之后,可继续执行当前流程步;

8.3.2当出现时间通讯中断或PC机故障时,设备将会自动进行入等待状态,待通讯迅速复位后继续当前流程。


九、三色灯显示状态

9.1待机(未发流程或流程走完)————黄灯;

9.2流程中(休眠、充电、放电)————绿灯;

9.3系统故障(超温、过压、过流、硬件故障等)————红灯。


十、设备安装要求

10.1设备电气:

交流380V±10%、三相五线、总功率约3kW;10.2压缩空气:0.25~0.76Mpa;

10.3重量:(大约)1000kg;

10.4整机尺寸(mm):1100×700×1400(长×宽×高)。


十一、设备功能

11.1压力分段设置,至少三段,偏差显示、时间范围;

11.2温度分段设置,至少三段,偏差显示、时间范围;

11.3根据充电时间自动调节压力;

11.4根据充电时间自动调节温度;

11.5充电完毕、充电开始、自动识别显示;

11.6报警系统及记录(包括烟雾、压力、温度等);

11.7气缸动作显示及参数。
