设备功能：
1) 采用恒压力、限间隙压制方式，可连续压制间歇涂布的电池极片。压力稳定，轧辊圆柱度高，轧片均匀，变形量小。大大提高生产效率,减少人员工作量;
设备的主要特点介绍：
轧辊全部采用高强度、高硬度轧辊，硬度达到HRC62～63，轧辊材料为9Cr2Mo高硬度、高性能轧辊材料，材料热处理后再进行冰冻处理，表面淬火层深，性能稳定，轧辊材质为国内知名品牌;表层单面镀铬厚度10mm。

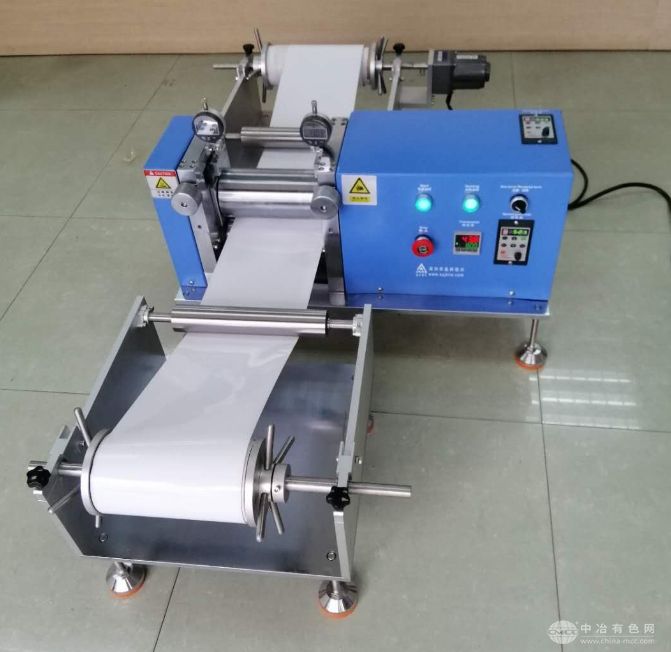

放卷、辊压机、收卷一体机装置
1) 轧机墙板采用口45#钢机架，滑块结构，轴承受力大，变形小，轧制力度大，并且采用轧辊上移出结构，维修方便;
2) 采用U式墙板受压力大，整机转动冲击小;
设备技术介绍：
1) 轧辊尺寸：φ100mm×200mm;
2) 轧辊温度：约150°C
3) 辊的温度，任意调节
4) 压辊面硬度：HRC60-62
5) 有效间隙：0-3mm可调
6)轧辊转速：0～4rpm，无级变速可调;
7)最大工作压力：5KN;
8)电源要求：220V/50Hz，功率3KW;
9)设备总重量：约150KG,
设备安装地面承重要求：>0.5T/m2，并在设备底部放置调节螺丝垫板。
四、设备操作说明：
1、按照规定的顺序把机器排列整齐并调水平
2、操作开机之前检查电源线有无破损，然后接通电源
3、把所需要的材料按顺序穿在气涨轴上面(如图所示)
4、材料对齐穿好垂直对齐，螺丝扭紧
5、打开电源开关，收卷，放卷调节轧辊速度，然后调节收卷速度
6、打开加热开关按生产所需温度在温控表上进行调节
8、生产中如需停止按非常停止按钮
设备性能指标：
1.最大轧制力：(5吨);
2.轧辊表面光洁度：表面粗糙度为0.8μm;
3.轧辊热处理:轧辊硬度：HRC60-62，轧辊调质:HB280-300,淬火深度≥5MM、轧辊圆柱度≤±0.003mm,
4.轧辊轴承采用p52高精度轴承;
5.轧辊调整间隙：0--2mm可调，两侧分别有数显表显示;
6.极片辊压方式:采用有间隙、有预压力的连续辊压方式
7.轧辊传动方式:高精度齿轮传动;
8.收放卷机性能指标:
a: 极片参数: 筒芯为φ76 mm,放卷最大直经为φ200 mm，极片最大宽度180 mm
1.经常擦拭卷针、工作台保持清洁。
2.轴承滑轨运动部位加油润滑，保持运动顺畅。
3.禁用气泵吹扫，以防灰尘进入轴承内影响使用精度。
4.若长时间不使用时，将卷针表面擦拭干净，表面要喷涂防锈油保护卷针不受侵蚀。
5.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动.
