一、功能概述：
本规格设备适用于各种规格软包装锂电池顶、侧封;本设备操作简单、效率高、精度稳定、一致性好，更换型号方便，可使用与硬封及软封工艺。
二、设备的动作流程;
1、工艺流程：
送料转盘上分为取放料工位、顶封、侧封共四个工位，首先将电池放在转盘上的放料工位，将极耳定位，启动双点动按钮，转盘转入顶封工位，上、下封头对合，热封、延时、复位，完成顶封工序;自动转入侧封工位，侧封上下封头对合，热封、延时、复位，完成侧封测试工序;转盘旋转至取料工位，将电池取下，完成一个工作循环。

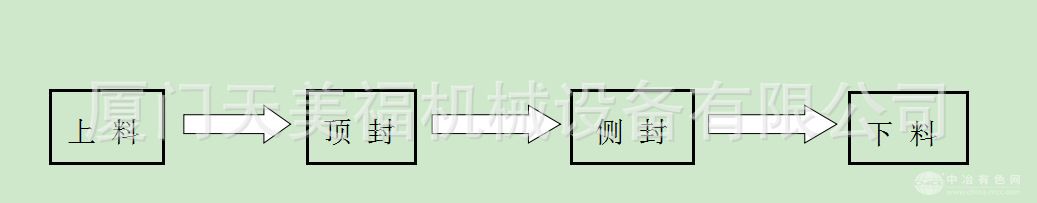

2、设备工艺流程：
三、主要技术参数;
1、 基本参数;
1.1配置电源：AC220V /50Hz 功率：3.5KW
1.2压缩空气： ≧0.6Mpa 20L/min;
1.3环境要求：温度：≤30℃，湿度：RH≤85%不起露，保证现场空气干燥畅通。
1.4设备重量： 约0.8 T
1.5 外形尺寸：大约1550*1450*1450mm
1.6喷涂颜色： 国际暖灰色(可按照客户要求颜色)
2、技术参数;
2.1适应规格：电芯长≤300mm(不包含极耳长度，极耳长度≤30mm)*宽≤250mm(不包含气囊尺寸，气囊宽度≤150mm)*厚度5~12mm;
2.2封头长度：顶封320mm(采用硬封制作，极耳槽按照客户要求制作)，侧封320mm。
2.3封印宽度：宽度为6mm(根据客户实际需要进行定制)
2.4封头温度：室温-250°可调，可设置补偿，控制精度±2°
2.5封装时间：0-99.9秒 可调
2.6封头平行度：±0.01mm
2.7封头压力： 调压阀调节，调压阀精度0.1MPa，0.1Mpa~0.6Mpa可调
2.8封头材质： 黄铜
2.9设备产能：5~6ppm ，(由电池封装时间以及员工的熟练程度决定)
2.10稼动率： 95%
2.11合格率： 99%(来料不良除外)
2.12故障率： <5%
3、工艺性能;
3.1转盘由凸轮分割器驱动;
3.2转盘采用耐腐蚀材料(铝质氧化);
3.3可预设封装温度，封装时间;
3.4顶侧封上下封头独立温控，具备温度过低、过高报警功能;
3.5封头气缸供气压力可调节显示;
3.6具有硬封或软封工艺兼容功能，极耳有定位装置;
3.7上下封头具有可调行程机构，方便调换;
3.8有压力压力表和调压阀显示压力;
3.9上下封头平行度：±0.01mm;前后左右对正程度可通过调节机构调整，方便上下模调整。
3.10侧封有下压限位槽和溢胶槽，有效保证溶胶厚度;
3.11光栅保护并设置安全门开关防护;
3.12采用可编程控制器PLC实现自动控制，触摸屏实现人机对话，操作设置方便;
3.13具有产出统计功能，具有手动，自动运行功能，故障报警功能;
3.14整机运行安全、稳定，控制可靠，操作方便;
3.15设备噪音：≤65db。
3.16设备符合国家有关机电设备的安全标准，没有明显或潜在的设计安全隐患。
3.17随机附送机器的操作说明书和设备维修手册。
3.18随机附送机器的电气控制图，气动控制图和外购件说明书等资料
3.19随机附送易损件、工具清单(如表)。
序号名称规格型号数量制造商
1.发热管3根
2.感温线3条

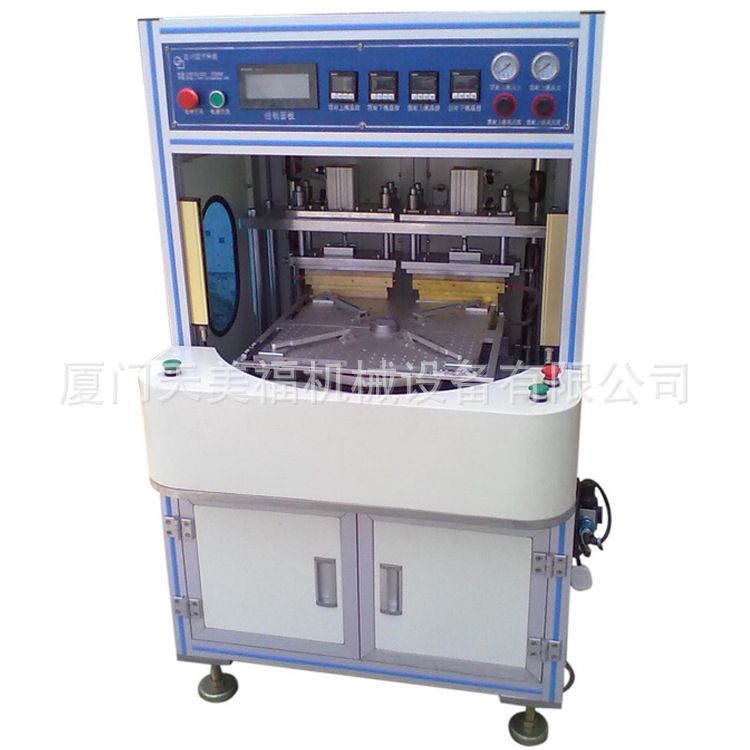

四、设备示意图(图片仅供参考 具体以实物为准)：
五、设备主要构件;
1、转盘送料机构：该机构具有送料转盘、定位夹具、减速马达、凸轮滚子分割器组成，由减速马达驱动分割器工作;
2、顶、侧封封头机构：该机构具有上、下封头座、铜质发热块、发热管，温度控制、铜质上下封头组成，由气缸驱动上下封头工作;
2.1上、下封头组件加工工艺：下料 — 粗加工 — 热处理 — 精加工— 安装 — 三次加热至工作温度加热精磨
2.2隔热合成石加工工艺：开料 — 粗加工 — 精加工 — 加热精磨平面 — 安装
2.3隔热垫板及底板加工工艺：开料 — 精加工孔位 — 热处理 — 精磨 — 组件安装
