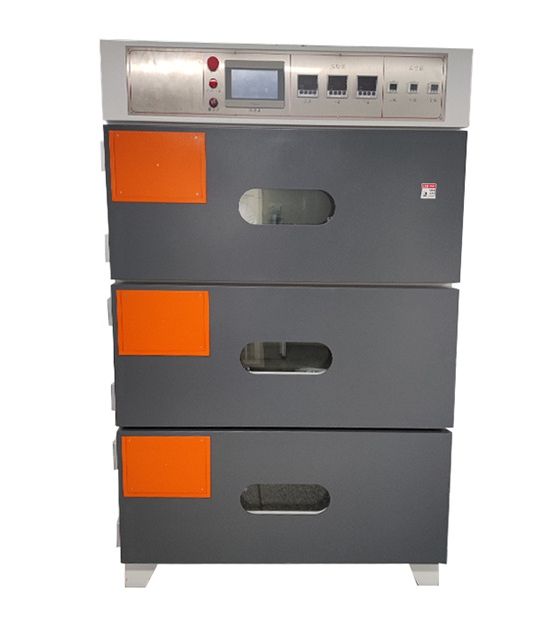

产品参数:
内胆尺寸;350高X850宽X800深X3
外形尺寸:2000高X1270宽X1150 深
适用产品:电池、电芯、极片烘烤
设备系列:常规真空烤箱系列
1、基本结构有5个部分组成:
1.机架部分;
2. 内腔部分;
3.抽真空充氮气部分;
4.电气控制部分;
5. 外循环部分;
2、工作原理
每台机可连续循环工作;基本流程:开门将电芯或极片放入烤箱中，再设定加热时间、真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气，完成烘烤过程。
3、配置
3.1、内腔:采用3.0mm不锈钢，加强筋为铁方通材料加工
3.2、机架:采用1.5mm优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层制作;
3.3、热风系统:各层均由风机、发热箱、风道、风管等组成，更能达到温度的一致性;
3.4、控制系统:由PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等组成;
3.4、五金件:包括门、后盖、真空管及其它冲压件等组成;
4、机器特点
4.1、开门方式:单开门;弹性双层玻璃门，三层压力检测，有过压保护作用;
4.2、内胆密封圈:开模浇筑而成硅橡胶0型密封圈，耐高温、耐腐蚀
4.3、原理:环绕式热风外循环。双层隔热式保温，外温不高于室温+15 度;
4.4、加热结构:采用0型外部循环风，左边出风，右边吸风，达到温度一致性;
4.5、高真空气动挡板阀，隔离式三层单独控制;
4.6、触摸屏显示，自动循环自动控制，完成最后一步回到真空保压;数显安全温度;
4.7、设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保护的精准性;
4.8、控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用PLC控制，工作稳定可靠
4.9、三层烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息;
4.10、往箱内充干燥气到-0.1Mpa至-0.02Mpa间任意设定值可自动停止充气;
4.11、正常工作中，故障提示报警及故障原因可描述于屏上;
4.12、真空管具有防腐性;
4.13、程序互锁防层间串气。
技术参数:
序号 项目 技术参数
1 加热原理 外循环热风加热
2 电源 380V 50HZ14KW
3气源 干燥气体0.1-0.2Mpa/真空-0.098--0.1Mpa/压缩气0.4-0.5Mpa
4 温度 室温至150C
5 真空度 抽到一0.1--0.098Mpa间时，数显24H保压≥95%
6 显示误差设定值和稳定后表显值≤±0.1℃
7 保温性能外壁温度不超过45度(玻璃门除外)
8 温度均一性离壁50MM内腔各点:真空时≤±4.5℃，常压时≤±3.5℃
9串温性 ≤20℃(邻层升温100度内，只比室温高20度内)
10 响应速度 室温至80℃≤30分钟内表显达到设定值，空载芯部温度稳定时间60-120 分钟
11 抽真空和充氮气位置及接口规格接口位置在设备后部;抽真空接口为DN20，充干燥气接口为¢12mm气管接口
12 内胆尺寸(201材质) 350高X850宽X800深X3
13外形尺寸 2000 高X1270宽X1150深
14 外观颜色(烤漆处理) 灰白橙
电气配置:
序号 名称 规格描述
1 PLC 福建维控
2 触摸屏 7 寸LCD 维控彩屏
3 温控器 数显智能温控仪/微电脑 PID 自动演算
4 温控模式 PID+SSR(可控硅)，上海亚泰
5 超温保护上海亚泰温控仪
6 温度传感器华菱K型热电偶
7 真空表 数显真空表/-101.0-101.0kPa正负压通用型，台湾经登
8 真空阀/氮气阀真空挡板阀
9报警器 声光报警
10 发热管 宏成达
11控制方式每个工作室独立工作，加热、抽真空和充氮气的工作方式为PLC 自动循环式，各工作段的操作通过触摸屏设置
