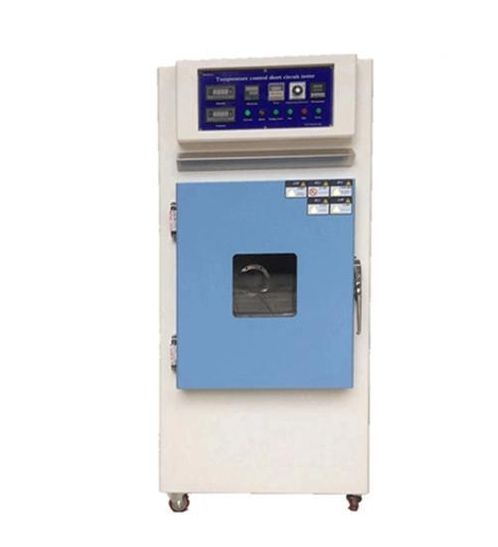

短路测试仪采用PID自动控制，模拟电池外部短路，满足UL1642、UN38.3、IEC62133、GB/T18287、GB/T31241-2014等标准。采用紫铜接触器作为开关元件，热继电器作为保护装置，当断路器闭合时，被测电池电路发生短路，强大的短路电流通过整个电路。经过数据处理后，霍尔元件检测到的电池表面温度、电压、电流信号送至电脑端，软件持续记录电池电压、电流及表面温度的变化。短路测试仪须符合整条电路(包括断路器、导线、连接装置)电阻80±20mΩ，每条电路可承受峰值为1000A/2000A的短路电流。
短路停止模式可选择:1.短路时间;2.电池表面温度;
相关标准
GB 31241-2014 便携式电子产品用锂离子电池及蓄电池安全要求高温外部短路，电池按规定试验方法充满电后，放置于55℃±5C环境中，待电池温度达到55℃±5C后再放置30min，然后用导线连接电池正负极，保证所有外部电阻为80mΩ±20mΩ，试验过程中监测电池表面温度。
验收标准:电池不起火、不起爆炸，最高温度不超过150C
特征
1.本机采用PID控制系统，方便直观，自动恒温，快速温度补偿
2.超温保护、超载自动断电系统
3.新型耐高温长轴电机
4.循环系统:强制水平送风循环
5.加热系统:PID+SSR
6.定时功能:温度达到设定时间时断电报警指示
7.试验箱测试区为独立试验区，试验区尺寸为W500xd500xh500mm，试验区箱体采用不锈钢SUS304制作
8.试验箱前门采用加强型设计，箱门左侧配有外露铰链，右侧配有强力门锁，能有效锁住箱门，铰链、锁均采用加强型设备专用标准件。
9、防爆玻璃窗贴有防爆膜，双重保护;
10.底部安装4个脚轮，方便移动和固定。
规格
脉冲电压:AC 1kv/1.2-50μs(最大值)1分钟
直流响应时间:≤5μs
电压表测量电压:0-100V;
显示精度:FS±0.5%RDG±1digit;
最大短路电流:1000A或2000A可选
电表测量电流:0-1000A/2000A;显示精度:FS±0.5%RDG±1digit;
器件内阻:80±20毫欧姆
遥控距离:无固体障碍物7米
机械寿命:30万次
温度范围:室温+10℃~+130℃(可调)
温度波动:0.5℃
温度偏差:2℃
观察窗尺寸:285x285毫米(10毫米厚)
进气口:盒子左侧有两个直径50毫米的空气贴片(也用于测量电压等)
橱柜底部:底部装有四个万向滑轮，可自由移动，且固定。
内箱尺寸:宽500X深500X高500毫米
外箱尺寸:宽940X深780X高1620毫米
柜体材质:冷轧板烤漆
电源:交流220V10% 50HZ
功率:3.0千瓦
