半自动叠片机实验设备

半自动叠片机实验设备

425
规格/型号:暂无
品牌:天美福
应用领域:材料制备
产地:福建 - 厦门
厂家/供应商:厦门天美福机械设备有限公司
咨询电话::13615038428(请说明信息源自“中冶有色网”)
更新时间:2025-02-27
级别:待认证

半自动叠片机实验设备说明介绍

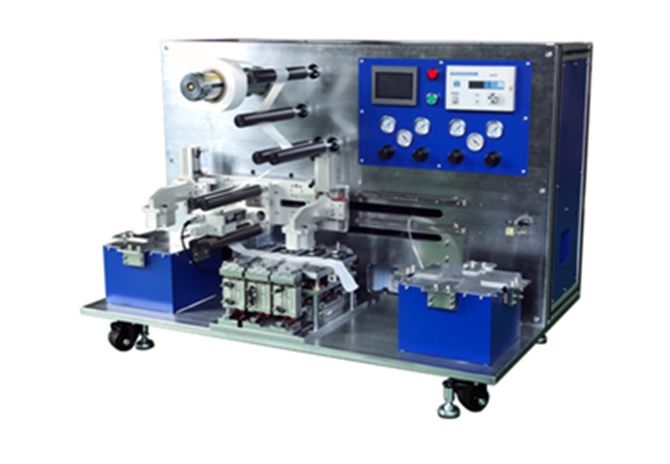

半自动叠片机实验设备

产品参数:


主要用于电芯正,负极与隔膜的Z形叠片装配。该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成,具有叠片效率高、叠精度高的特点。设备设计最大可层叠200*200mm的电芯,不同尺寸可通过调整夹具实现,非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计,卷料隔离膜自动恒张力控制,电机驱动隔膜左右移动实现Z字形叠片。


主要特点:


1、叠片数量可按照预先设定进行自动控制;

2、采用兼容性设计,电池尺寸变化可通过调节定位夹具实现,调节范围大;

3、PLC控制,HMI操作,使用维护方便;

4、极片人工装片,自动定位,机械手自动吸片,自动层叠;

5、隔离膜强制导正,极片机械定位,保证高叠片精度;


技术参数:


叠片方式:Z字形叠片

操作方式:人工上料,机械手取料叠片,自动拉隔膜

叠片精度:整齐度好于±0.5mm

叠片范围:电池Min.L62mm*W46mm,Max.L200mm*W200mm

叠片厚度:Max.30mm

叠片层数:Max.500可设定

隔膜卷径:Max.250mm

隔膜卷芯:3寸卷芯,机械夹紧

安装尺寸:L1200mm*W800mm*H900mm

重量:约500Kg

电源:电压单相AC220V±10%(可定制110VAC),频率50Hz/60Hz,功率1KW

气源:0.5~0.8MPa压缩空气

使用环境:建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰
