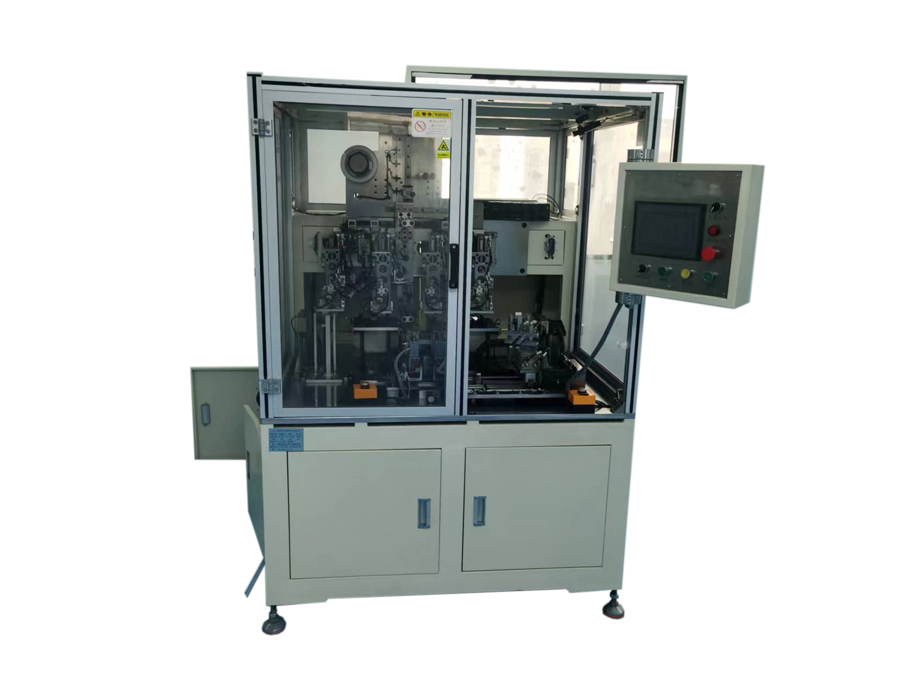

全自动叠片机GRS-147A-100/200/400 设备主要功能： 本机用于实现锂离子动力电池、超级电容器方形极片的叠片，主要用于大型动力电池电芯叠片工艺的自动化设备，将锂电芯的正负极片与隔膜做Z型叠片。
一、 材料规格：
1、适应范围
| 项目 | 100型 | ||
|
材料 规格 |
极片 | 正极长度/公差（mm） | 30～60 |
| 正极宽度/公差（mm） | 50～100 | ||
| 负极长度/公差（mm） | 30～60 | ||
| 负极宽度/公差（mm） | 50～100 | ||
| 正极厚度（mm） | 0.05-0.3mm | ||
| 负极厚度（mm） | 0.05-0.3mm | ||
| 隔膜 | 宽度（mm） | 负极宽度+3mm | |
| 厚度（µm ） | 25 | ||
| 最大外径（mm） | φ250 | ||
| 纸筒内径（mm） | 3＂ | ||
2、工艺要求
2.3极耳宽度误差：±0.1mm；极耳收卷的端面的平面度误差±0.5mm。
3、产品规格
| H电芯厚度(mm) |
| 5－10 |
二、 技术参数
| 项目 | 技术参数 | |
|
技术参数 |
叠片速度（S/片） | 1.5S/片-2.5S/片 |
| 极片与隔膜间叠合精度(纵向) | 中心偏差小于0.3mm(纵向) | |
| 极片间对位精度 | 中心偏差小于0.3mm | |
| 隔膜间对位精度 | 端面对齐偏差小于0.3mm | |
| 单片对齐精度 | ±0.5mm; | |
| 极片整体对齐精度 | ±0.5mm | |
| 夹具宽度可调范围 | 0-20mm（可调） | |
| 辅助时间（S） | 15-25 | |
| 叠片数量 | 可设定 | |
| 叠片方式 | Z型方式 | |
| 真空吸附 | 真空吸盘 | |
| 总功率（kw) | 3KW | |
三、 性能特点
1、性能说明
1．13设备在安全措施方面应设有防护装置、声光报警装置。
四、 部件功能介绍
1.7 防尘外罩：机器正面增加防尘外罩。
五、 产品使用环境
| 工作环境 | 电源 | AC220V 单相；电压波动小于±10%； |
| 压缩空气 | 0.4～0.6Mpa（4-6kgf/cm） | |
| 耗气量 | 230L/MIN | |
| 真空量 | 10L/S | |
| 压力露点（干湿程度） | 3级（-20℃） | |
| 残余含尘量 | 1 级：0.1mg/m3（对应粒径为0.1um） | |
| 残余含油量 | 2 级：0.1 mg/m3 | |
| 环境温度 | 20～35℃ | |
| 相对湿度 | 5～55％HR | |
| 环境洁净度 | 不低于10万级，现场无腐蚀性气体、液体、爆炸性气体 |
