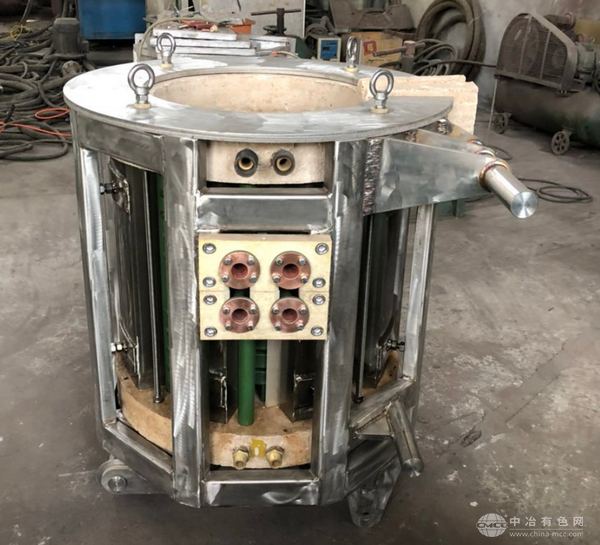

不锈钢磁轭熔炼炉
不锈钢磁轭熔炼炉在冶金行业中扮演着重要角色,其设计主要目的是在熔炼过程中使炉体感应器线圈产生的磁力线收缩在炉体内部,起到加热金属的作用,而不让磁力线跑到炉体外部,产生无效加热。
这种熔炼炉的磁轭与不锈钢板夹之间装有特殊设计的水冷散热器,保证磁轭在运行状态下处于常温状态,防止因磁轭温度过高而导致变形,从而加强了对感应圈的支撑,提高了炉子整体强度。磁轭采用冷轧硅钢片,不锈钢夹板制作的月牙形磁轭,铁芯与线圈的结合面为圆弧面,压紧处是一个面而不是过去的一条线,这种的结构压紧效果好、漏磁少。
硅钢片叠装后,用专用夹板加紧,而不用专用的穿心螺杆加紧,此种结构能充分利用硅钢片的导磁面积,减少中频电炉炉体局部发热的可能性。
