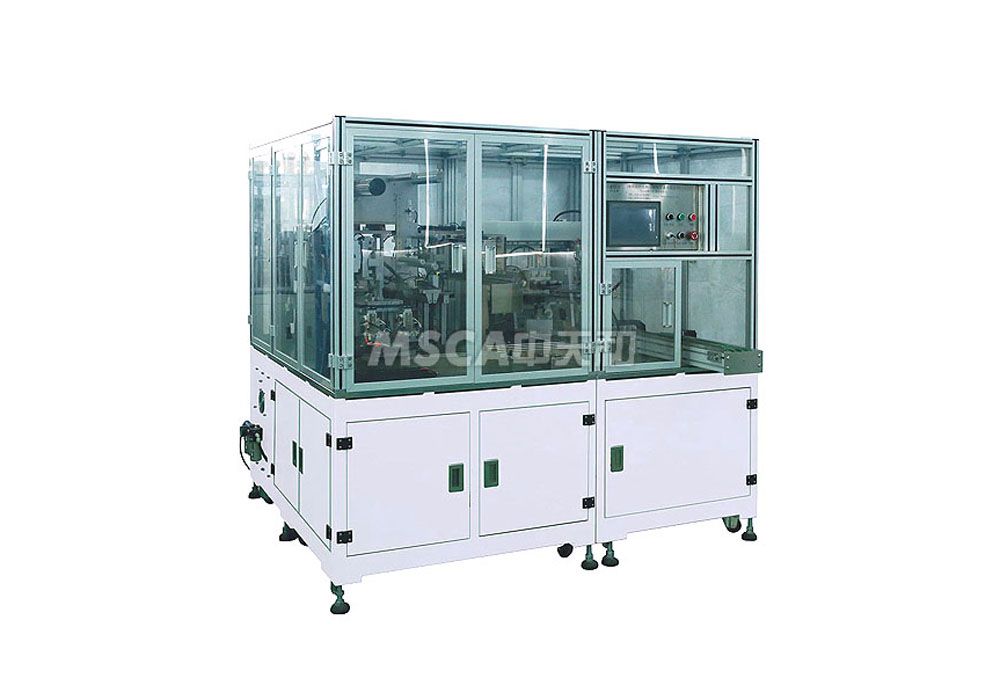

产品介绍
1.采用叠片台固定不动，由伺服+精密滚珠丝杆驱动隔膜移动，定位精确，稳定性高;
2.隔膜主动放卷：工作张力连续一致，主动放卷精确控制隔膜在叠片过程中的张力，隔膜延伸变形小，确保张力恒定，自带隔膜纠偏，保证隔膜放卷整齐度;
3.正、负极片搬运机构：伺服驱动，CCD视觉定位系统，确保不损伤极片;
4.极片供料装置：采用正负极单工位真空吸附供料，极片自动上顶，料盒无料自动检测报警;毛刷、振片、折片机构等有效防止重片产生机率;
5.有正、负极片定位装置，定位板按极片大小做相应的规格件，调整方便;定位部分安装超声波检测重片、精确率100%;
6.粉尘防护：料盒、预定位都有安装有效的粉尘防护机构;做到正、负极之间粉尘不会有干涉现象;
7.负极片采用隔层取片，专用隔离纸回收料盒，可重复使用，确保不粘片;在设备高精度及常运动的导辊模块都打有定位销固定;
8.设备留有生产线改造的接口，以便日后生产线改造衔接;极片上料与电芯出料在设备同一方向。
9.电芯四侧贴胶(专利号：201420844522.5)电芯更加禁锢，不易松动、变形;
10.控制参数设置：触摸屏操作界面，工作参数菜单简易设定，操作简便。
产品参数
|
项目/型号参数 |
金属锂专用叠片机 |
300型全自动叠片机 |
|
单片效率 |
≤1.0~1.2s/pcs |
≤1.0~1.2s/pcs |
|
极片与隔膜间对位精度 |
中心偏差±0.2mm |
|
|
隔膜端面对位精度 |
±0.2mm（以边为基准） |
|
|
相邻极片对齐精度 |
±0.2mm（以中心为基准） |
|
|
极片整体对齐精度 |
±0.3mm（以中心为基准） |
|
|
叠片层数 |
在高度适应范围内可自由设定(常规8-15mm） |
|
|
下料 |
自动贴胶下料 |
|
|
运转率 |
98%（只由设备造成的故障） |
|
|
合格率 |
99%（只由本机造成的不良） |
|
|
外形尺寸（约） |
长1600x宽900x高1800mm |
长1900x宽1650x高1800mm |
|
重量 |
约800KG |
约1500KG |
|
电源 |
电压:AC220V±10％单相 功率:1KW |
电压:AC220V±10％单相 功率:1.5KW |
|
压缩空气（干燥） |
压力：0.5-0.7MPa(5kgf-7kgf/cm2) |
|
|
承重 |
450Kg/M2 |
|
|
温度湿度 |
5-35℃; 5-55% |
|
|
空气尘埃 |
不含盐分、腐蚀性气体， 没有导电性尘埃等 |
|
|
适用电芯规格 |
150型全自动叠片机 |
300型全自动叠片机 |
|
电芯宽度W |
30~90mm |
100~200mm |
|
电芯长度L |
50~150mm |
120~300mm |
|
电芯厚度T |
5~20mm |
5~35mm |
|
极片外露L1 |
10~30mm |
10~30mm |
