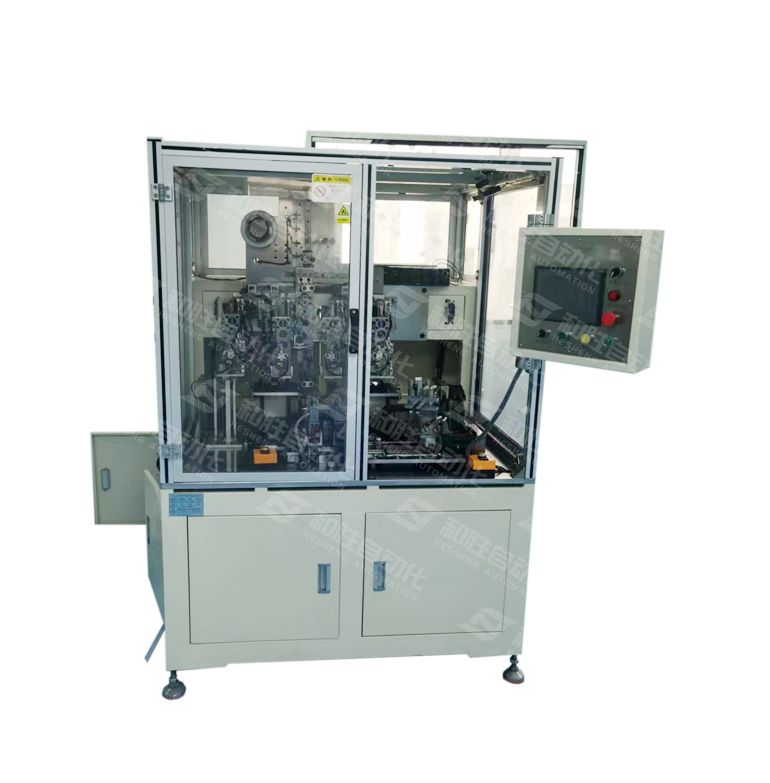

HS-DPL300型单工位自动叠片机
应用范围：本设备主要用于方型锂离子动力电池电芯的Z字形叠片产品型号：HS-DPL300上架时间：2024-09-05设备尺寸：W2200 x L1730 x H2200mm重量：2T版本号：V2.0
正负极械手吸盘分别将极片从料盒中取出，经预定位机构精确定位后叠放在叠片台上;隔膜主动放卷，经过张力控制机构，引入叠片台;叠片台带动隔膜前后往复移动，以放置极片;叠片完成后，进行隔膜热切断,最后通过机械手转移电芯自动转入出料位置。
功能特点
◎隔膜：主动放卷;张力控制;隔膜纠偏;隔膜除静电;隔膜对齐精度±0.2mm;
◎高精度：通过极片的精确定位，保证极片在叠片中整体精度达到±0.3mm;
◎高效率： 1.0s~1.2s/Pcs;
◎粉尘防护：料盒、预定位安装有粉尘防护机构;
◎可靠性：设备模块采用定位销固定;
◎多片漏片防护：漏片检测防护;防多片机构;多片检测机构，有效防止多片叠入电芯;
|
项目 |
验收工艺技术参数 |
|
单片叠片时间 |
1.0-1.2S（与极片尺寸有关） |
|
单电芯辅助时间 |
≤11S(单个电池辅助时间) |
|
极片与隔膜相邻精度 |
中心偏差±0.3mm |
|
隔膜端面对位精度 |
±0.3mm |
|
相邻极片对齐精度 |
±0.3mm |
|
极片整体对齐精度 |
±0.5mm |
|
叠片层数 |
在厚度适应范围内可设定 |
|
下料 |
机械手移载至堆叠平台 |
|
稼动率 |
98%（只由本机造成的故障，排除来料问题及人为故障) |
|
合格率 |
99%（只由本机造成的不良，排除来料问题及人为故障） |
