便于维护的多元高效振动筛

207   编辑:中冶有色网   来源:新乡市诚信振动设备有限公司
2025-04-08 15:36:54
权利要求

1.一种便于维护的多元高效振动筛,包括底座(1)和筛箱(2),所述底座(1)上设有筛箱(2),所述筛箱(2)内设有筛板(4),所述筛板(4)与激振传动系统连接,所述筛板(4)为U形,其特征在于:所述筛板(4)上设有多组横梁(12),所述横梁(12)上通过锁定机构连接有棒条(17),并且在筛板(4)的外壁上设有限位机构,所述限位机构与所述棒条(17)之间滑动连接;

所述锁定机构还包括插杆(18)和固定条(14),所述棒条(17)的端部设有插杆(18),并且插杆(18)的末端设有两组对称的限位块(19),在所述横梁(12)的端面设有孔,并且横梁(12)的内腔设有一组固定条(14),所述固定条(14)上设有插孔(15),所述插孔(15)为圆孔,并且在插孔(15)的内壁设有对称的弧槽,在所述固定条(14)的背面设有两组对称的限位槽(16),所述限位槽(16)与所述限位块(19)之间相适配。

2.根据权利要求1所述的一种便于维护的多元高效振动筛,其特征在于:所述限位机构包括齿轮传动组和凸条(13),所述凸条(13)转动连接在所述横梁(12)的内腔中,并且在筛板(4)的外壁上设有一号安装板(6)和二号安装板(7),所述一号安装板(6)与所述二号安装板(7)之间通过齿轮传动组相连,并且齿轮传动组与凸条(13)之间相连,并且凸条(13)与所述插杆(18)之间滑动连接;

所述筛箱(2)的外壁上设有穿孔(3),所述穿孔(3)与所述齿轮传动组位置相对应。

3.根据权利要求2所述的一种便于维护的多元高效振动筛,其特征在于:所述二号安装板(7)为L状。

4.根据权利要求3所述的一种便于维护的多元高效振动筛,其特征在于:所述齿轮传动组包括蜗杆(8)和蜗轮(9)、一号齿轮(10)、二号齿轮(11),所述蜗杆(8)转动连接在所述一号安装板(6)和二号安装板(7)上,并且上述蜗轮(9)与所述凸条(13)同轴相连,所述蜗轮(9)与所述蜗杆(8)之间相互啮合,并且在二号安装板(7)横端面设有与蜗杆(8)同轴的一号齿轮(10),二号齿轮(11)转动连接在竖端面上,并且二号齿轮(11)与一号齿轮(10)之间相互啮合,在所述二号齿轮(11)的转轴上设有内槽,所述内槽为多边形,并且内槽与所述穿孔(3)之间位置相对应,一号齿轮(10)和二号齿轮(11)均为锥形齿轮。

5.根据权利要求1所述的一种便于维护的多元高效振动筛,其特征在于:所述筛板(4)的顶面设有引流板(5)。

说明书

技术领域

[0001]本实用新型涉及振动筛技术领域,特别涉及一种便于维护的多元高效振动筛。

背景技术

[0002]现有的振动筛在使用的时候,其内部的棒条通常采用螺栓或者焊接的方式固定在横梁上,导致在长期的使用过程中,螺栓生锈或者劳损,使工作人员无法快速拆除更换,且焊接的方式,导致断裂破损后,无法便捷更换修补。

[0003]因此,本申请提供了一种便于维护的多元高效振动筛来满足需求。

实用新型内容

[0004]本申请的目的在于提供一种便于维护的多元高效振动筛,旨在解决现有的筛条在横梁的固定方式,在长时间的试用下,无法方便快捷的进行维护更换的问题。

[0005]为实现上述目的,本申请提供如下技术方案:一种便于维护的多元高效振动筛,包括底座和筛箱,底座上设有筛箱,筛箱内设有筛板,筛板与激振传动系统连接,筛板为U形,筛板上设有多组横梁,横梁上通过锁定机构连接有棒条,并且在筛板的外壁上设有限位机构,限位机构与棒条之间滑动连接;

[0006]锁定机构还包括插杆和固定条,棒条的端部设有插杆,并且插杆的末端设有两组对称的限位块,在横梁的端面设有孔,并且横梁的内腔设有一组固定条,固定条上设有插孔,插孔为圆孔,并且在插孔的内壁设有对称的弧槽,在固定条的背面设有两组对称的限位槽,限位槽与限位块之间相适配。

[0007]优选地,限位机构包括齿轮传动组和凸条,凸条转动连接在横梁的内腔中,并且在筛板的外壁上设有一号安装板和二号安装板,一号安装板与二号安装板之间通过齿轮传动组相连,齿轮传动组与凸条之间相连,并且凸条与插杆之间滑动连接;

[0008]筛箱的外壁上设有穿孔,穿孔与齿轮传动组位置相对应。

[0009]优选地,二号安装板为L状。

[0010]优选地,齿轮传动组包括蜗杆和蜗轮、一号齿轮、二号齿轮,蜗杆转动连接在一号安装板和二号安装板上,并且上述蜗轮与凸条同轴相连,蜗轮与蜗杆之间相互啮合,并且在二号安装板横端面设有与蜗杆同轴的一号齿轮,二号齿轮转动连接在竖端面上,并且二号齿轮与一号齿轮之间相互啮合,在二号齿轮的转轴上设有内槽,内槽为多边形,并且内槽与穿孔之间位置相对应,一号齿轮和二号齿轮均为锥形齿轮。

[0011]优选地,筛板的顶面设有引流板。

[0012]综上,本实用新型的技术效果和优点:

[0013]本实用新型通过锁定机构和限位机构之间的配合,棒条在安装时仅需插入横梁的内腔,穿过固定条上的插孔,随后棒条旋转90度后,通过插杆和限位块配合限位槽,进行棒条初步的固定,随后在通过齿轮传动组配合凸条,凸条的凸出部位抵住插杆的端面,使限位块稳稳插入限位槽内,并且通过齿轮传动组的蜗轮蜗杆的结构设计,实现自锁,相对于现有的安装结构,本设计方案方便快捷,省时省力,提高了工作效率。

附图说明

[0014]为了更清楚地说明本申请实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅是本申请的一些实施例,对于本领域技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

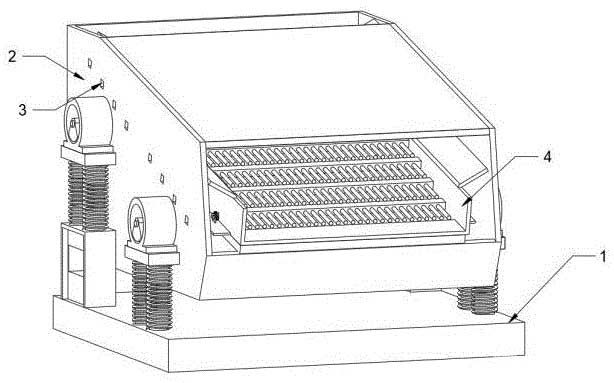

[0015]图1为本实用新型的结构示意图;

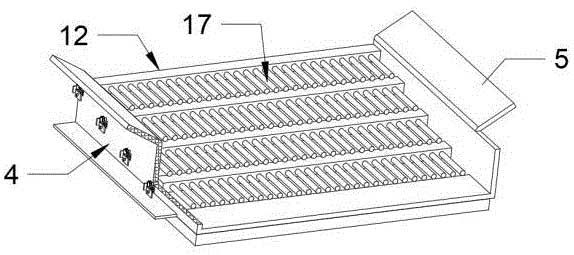

[0016]图2为本实用新型的筛板结构示意图之图一;

[0017]图3为本实用新型的筛板结构示意图之图二;

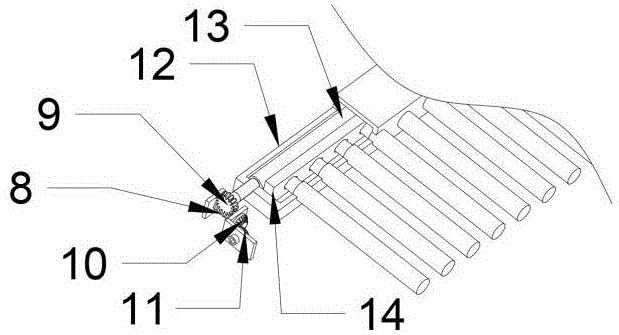

[0018]图4为本实用新型的横梁内部结构示意图之图一;

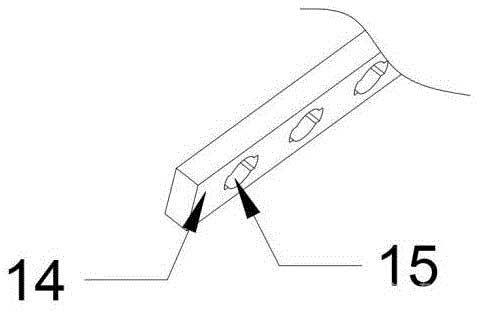

[0019]图5为本实用新型的固定条结构示意图之图一;

[0020]图6为本实用新型的横梁内部结构示意图之图二;

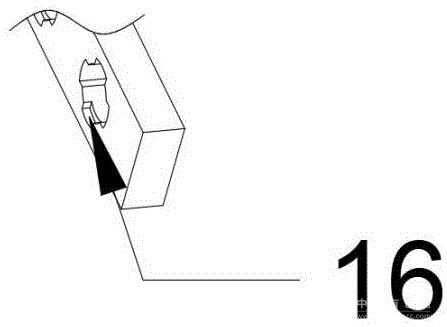

[0021]图7为本实用新型的固定条结构示意图之图二;

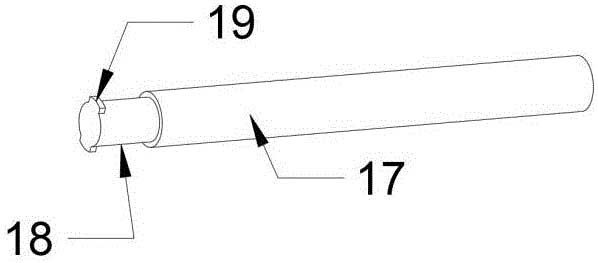

[0022]图8为本实用新型的棒条结构示意图;

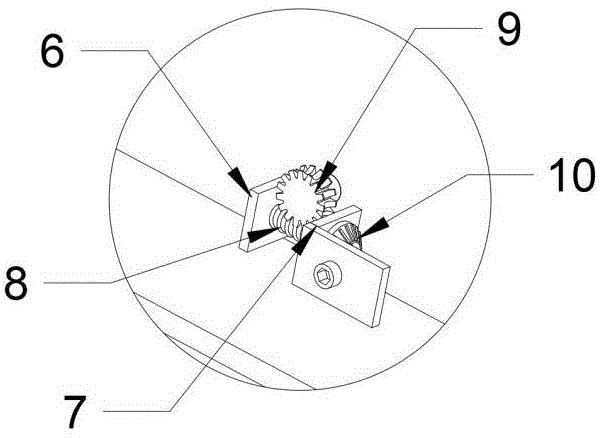

[0023]图9为本实用新型的图2中的A处放大结构示意图。

[0024]图中:1、底座;2、筛箱;3、穿孔;4、筛板;5、引流板;6、一号安装板;7、二号安装板;8、蜗杆;9、蜗轮;10、一号齿轮;11、二号齿轮;12、横梁;13、凸条;14、固定条;15、插孔;16、限位槽;17、棒条;18、插杆;19、限位块。

具体实施方式

[0025]下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

[0026]实施例:参考图1-9所示的一种便于维护的多元高效振动筛,包括底座1和筛箱2,在底座1的顶面安装有筛箱2,在筛箱2内设有至少两组筛板4,筛板4通过激振器控制其振动,在筛板4上设有多组横梁12,横梁12阶梯式设计,并且在横梁12上通过锁定机构连接有多组棒条17,并且在筛板4的外壁上设有限位机构,限位机构与锁定机构相连,通过限位机构联动锁定机构,为棒条17进行固定。

[0027]作为本实施例中的一种实施方式,锁定机构:在横梁12的内腔内设有一组固定条14,并且在横梁12的端面上设有连通内腔的孔,以便棒条17插入内腔,在棒条17的内端面设有插杆18,并且在插杆18的端部外壁上设有两组对称的限位块19,限位块19为弧形,并且在固定条14的端面设有前后互通的插孔15,由于插孔15的直径与插杆18的直径相同,为了使插杆18能够穿过插孔15,在插孔15的内壁上设有两组与限位块19适配的弧槽,并且在固定条14的另一端面设有两组对称的限位槽16(限位槽16与弧槽之间错位设置),当上述的插杆18和限位块19穿过插孔15后,将棒条17旋转90度后,使限位块19与限位槽16对位后,回拉棒条17实现初步定位,随后再通过启动限位机构,固定棒条17的状态。

[0028]作为本实施例中的一种实施方式,限位机构:在横梁12的内腔内(固定条14的一旁)转动连接有凸条13,并且凸条13的转轴突出横梁12,为了能够控制凸条13的旋转,在筛板4的外壁上设有一号安装板6和二号安装板7,一号安装板6和二号安装板7之间通过齿轮传动组相连,并且齿轮传动组与凸条13相连,通过使用工具穿过筛箱2上的穿孔3,工具与齿轮传动组对接后,带动凸条13转动,从而抵住插杆18的端面,实现固定。

[0029]作为本实施例中的一种实施方式,上述二号安装板7为L形结构,以便安装齿轮传动组。

[0030]作为本实施例中的一种实施方式,齿轮传动组:一号安装板6与二号安装板7之间通过蜗杆8相连(蜗杆8转动连接在一号安装板6和二号安装板7上),在凸条13的端面设有与之同轴的蜗轮9,蜗轮9与蜗杆8之间相互啮合,并且为了使用工具驱动蜗杆8旋转,在二号安装板7的横端面上设有一号齿轮10,一号齿轮10与蜗杆8同轴设置,二号齿轮11转动连接在竖端面上,并且二号齿轮11的转轴上设有六方槽,通过使用工具穿过穿孔3插入六方槽内,实现驱动齿轮传动组的目的。

[0031]作为本实施例中的一种实施方式,上述的一号齿轮10和二号齿轮11均为锥形齿轮。

[0032]作为本实施例中的一种实施方式,U形的筛板4的顶面设有引流板5,避免物料从侧面滑落。

[0033]本实用工作原理:当需要维护更换棒条17的时候,先暂停设备,使设备处于静止状态后,使用工具从筛箱2上的穿孔3插入,使工具插入二号齿轮11转轴的六方槽内,随后转动二号齿轮11,二号齿轮11带动安装在二号安装板7上的一号齿轮10转动,一号齿轮10带动同轴的蜗杆8在一号安装板6和二号安装板7上旋转,通过蜗杆8带动与之啮合的蜗轮9旋转,使蜗轮9带动横梁12内腔内的凸条13转动,使凸条13旋转90度,从而解除对插杆18的限位,随后工作人员将对应的棒条17向后推动,使棒条17在横梁12的内腔内滑动,并使限位块19从固定条14的限位槽16中分离后,将棒条17旋转90度,随后回拉棒条17,使插杆18从插孔15中出来,随后将新的棒条17反向操作插回,完成更换维护。

[0034]本实用新型涉及的机电连接为本领域技术人员采用的惯用手段,可通过有限次试验得到技术启示,属于公知常识。

[0035]本文中未详细说明的部件为现有技术。

[0036]最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。

说明书附图(9)
