权利要求

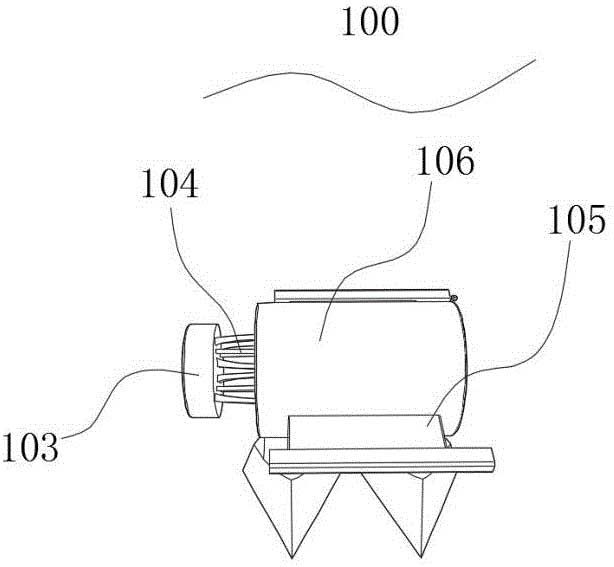

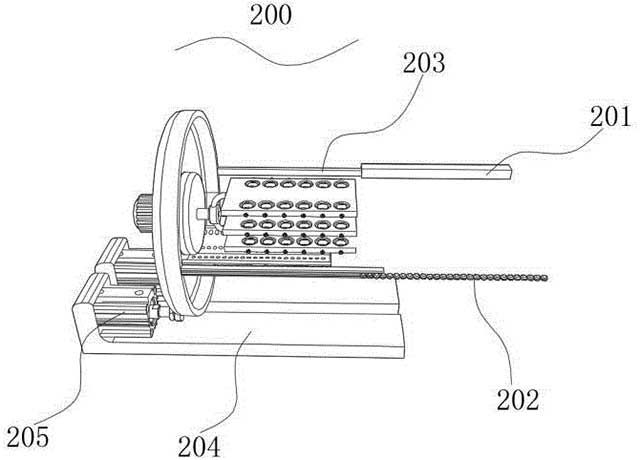

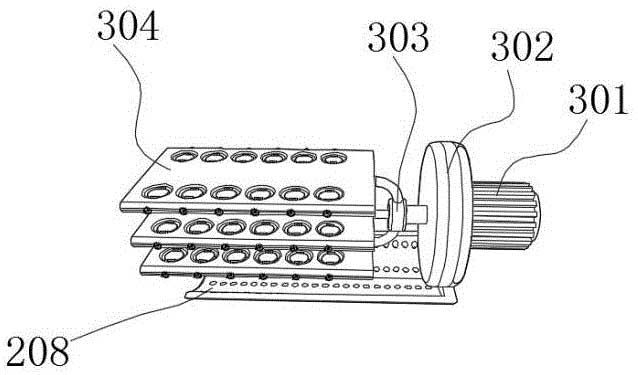

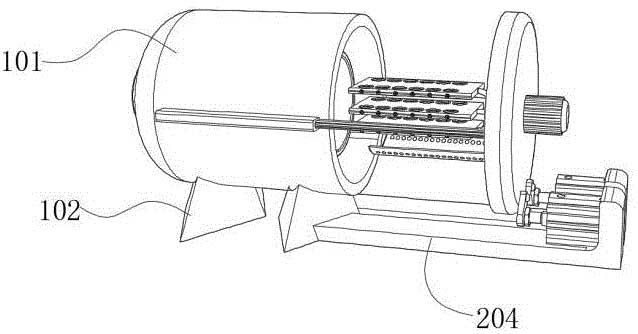

1.一种钨钴硬质合金制品加工用烧结装置，其特征在于：包括，外壳组件(100)，包括烧结炉(101)，以及固定在烧结炉(101)左侧的控温器(103)，所述控温器(103)的中部固定安装有加热管(104)，所述加热管(104)的末端固定安装有加热壁(106)，所述加热壁(106)通过连接板(105)与烧结炉(101)的内部固定连接;滑动组件(200)，包括固定安装在烧结炉(101)两侧的滑槽(201)，所述滑槽(201)的内部转动安装有多组定滑轮(202)，所述滑槽(201)的内部滑动安装有滑杆(203)，所述滑杆(203)的一侧设置有凹槽，所述定滑轮(202)与凹槽相接触;以及翻转组件(300)，包括伺服电机(301)，所述伺服电机(301)的输出端固定安装有转盘(302)，所述转盘(302)的中部固定安装有连接杆(303)，所述连接杆(303)的末端固定安装有多组翻转板(304)。
2.根据权利要求1所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述烧结炉(101)的底部固定安装有两组底座(102)。

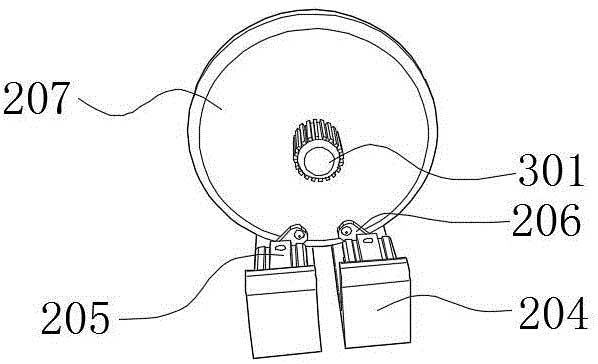

3.根据权利要求2所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述底座(102)的右侧固定安装有两组底板(204)，所述底板(204)的右侧顶部固定安装有伸缩缸(205)，所述伸缩缸(205)的末端固定安装有转轴(206)，所述转轴(206)的顶部固定安装有炉盖(207)。
4.根据权利要求3所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述炉盖(207)的底端固定安装有收集板(208)。
5.根据权利要求4所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述伺服电机(301)固定安装在炉盖(207)上，所述转盘(302)转动安装在炉盖(207)上，所述滑杆(203)与炉盖(207)固定连接。

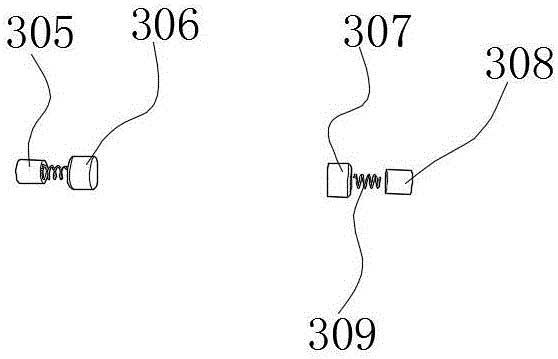

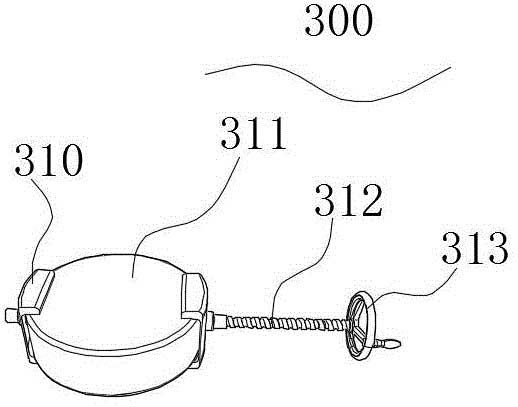

6.根据权利要求5所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述翻转板(304)的内部设置有多组钨钴合金(311)，所述钨钴合金(311)的两侧设置有限位板(310)，所述限位板(310)的中部分别固定安装有第一滑管(306)和第二滑管(308)。
7.根据权利要求6所述的一种钨钴硬质合金制品加工用烧结装置，其特征在于：所述
