权利要求
1.一种新型箱式实验电炉，包括炉体(1)，其特征在于：所述炉体(1)的表面固定有按钮(103)，所述炉体(1)的表面设置有门体(101)，且门体(101)与炉体(1)相互转动配合，所述门体(101)的表面固定有固定板(102)，所述炉体(1)的表面固定有框体(105)，且框体(105)的内部设置有放置板(106)，所述框体(105)的内部皆安装有加热板(104)，所述炉体(1)与门体(101)的表面设置有密封机构(2)，所述框体(105)的内部皆设置有取放机构(3)，所述炉体(1)的顶部设置有散热机构(4)。
2.根据权利要求1所述的一种新型箱式实验电炉，其特征在于：所述密封机构(2)的内部分别包含有固定柱(201)、密封条(202)、固定槽(203)、密封槽(204)与保温层(205)，所述炉体(1)的表面开设有密封槽(204)，且密封槽(204)的内部皆固定有固定槽(203)，所述门体(101)的表面固定有密封条(202)，且密封条(202)与密封槽(204)相互卡接配合，所述密封条(202)的内部皆固定有固定柱(201)，且固定柱(201)与固定槽(203)相互卡接配合，所述框体(105)的内壁固定有保温层(205)。
3.根据权利要求1所述的一种新型箱式实验电炉，其特征在于：所述取放机构(3)由卡块(301)、挂杆(302)、挂栓(303)、滑条(304)与U型框(305)构成，所述U型框(305)固定在保温层(205)的表面，所述放置板(106)的表面皆固定有滑条(304)，且滑条(304)与U型框(305)相互滑动配合，所述放置板(106)的表面固定有卡块(301)，且卡块(301)与U型框(305)相互卡接配合。
4.根据权利要求3所述的一种新型箱式实验电炉，其特征在于：所述U型框(305)的表面设置有挂杆(302)，且挂杆(302)与U型框(305)相互转动配合，所述放置板(106)的表面皆固定有挂栓(303)，且挂栓(303)与挂杆(302)相互卡接配合。
5.根据权利要求1所述的一种新型箱式实验电炉，其特征在于：所述散热机构(4)的内部包含有散热条(401)、紧固螺柱(402)、散热网(403)、导热板(404)与散热孔(405)，所述炉体(1)的顶部放置有导热板(404)，且导热板(404)的表面皆螺纹连接有紧固螺柱(402)，并且紧固螺柱(402)的一端贯穿导热板(404)并与炉体(1)的表面螺纹紧固。
6.根据权利要求5所述的一种新型箱式实验电炉，其特征在于：所述导热板(404)的表面皆开设有等间距的散热条(401)，且散热条(401)与炉体(1)相连通，所述导热板(404)的表面皆开设有等间距的散热孔(405)，且散热孔(405)与炉体(1)相连通，所述导热板(404)的表面固定有散热网(403)，且散热网(403)与炉体(1)相连通。
说明书
技术领域
[0001]本实用新型涉及实验电炉技术领域，具体为一种新型箱式实验电炉。
背景技术
[0002]电炉是通用的加热设备，依据外观形状可分为箱式炉、管式炉、坩埚炉。电炉的主要应用于热加工、工业工件处理、水泥、建材行业,进行小型工件的热加工或处理，用于药品的检验、医学样品的预处理等，作为水质分析、环境分析等领域的样品处理。
[0003]经检索，专利号为202021257360.7，名称为一种箱式电炉的实用新型，包括电炉主体，电炉主体的外部设置有收纳箱，所述收纳箱的前端面上设置有活动门，且活动门通过合页与收纳箱转动连接，所述收纳箱的前端外壁上设置有限位凹槽，所述限位凹槽的内部设置有磁铁板，所述活动门的内壁上设置有插接铁板，且插接铁板与活动门的内壁焊接连接的优点。
[0004]通过研究分析发现，虽然具有便于箱式电炉的灵活使用的优点，但是，在一定程度上还存在一些缺点，首先，实验电炉在使用时实现取放放置板的功能较为繁琐，从而降低了实验电炉使用时的便利程度，同时，容易导致操作人员烫伤;其次，实验电炉在使用时很难实现对炉体的密封功能，从而降低了实验电炉使用时的实用性;再次，实验电炉在使用时未设置快速散热降温的功能，从而缩短了实验电炉的使用寿命。
实用新型内容
[0005]本实用新型的目的在于提供一种新型箱式实验电炉，以解决上述背景技术中提出实验电炉使用时的实现取放放置板的功能较为繁琐，很难实现对炉体的密封功能，以及未设置快速散热降温的功能的问题。
[0006]为实现上述目的，本实用新型提供如下技术方案：一种新型箱式实验电炉，包括炉体，所述炉体的表面固定有按钮，所述炉体的表面设置有门体，且门体与炉体相互转动配合，所述门体的表面固定有固定板，所述炉体的表面固定有框体，且框体的内部设置有放置板，所述框体的内部皆安装有加热板，所述炉体与门体的表面设置有密封机构，所述框体的内部皆设置有取放机构，所述炉体的顶部设置有散热机构。
[0007]优选的，所述密封机构的内部分别包含有固定柱、密封条、固定槽、密封槽与保温层，所述炉体的表面开设有密封槽，且密封槽的内部皆固定有固定槽，所述门体的表面固定有密封条，且密封条与密封槽相互卡接配合，所述密封条的内部皆固定有固定柱，且固定柱与固定槽相互卡接配合，所述框体的内壁固定有保温层。
[0008]优选的，所述取放机构由卡块、挂杆、挂栓、滑条与U型框构成，所述U型框固定在保温层的表面，所述放置板的表面皆固定有滑条，且滑条与U型框相互滑动配合，所述放置板的表面固定有卡块，且卡块与U型框相互卡接配合。
[0009]优选的，所述U型框的表面设置有挂杆，且挂杆与U型框相互转动配合，所述放置板的表面皆固定有挂栓，且挂栓与挂杆相互卡接配合。
[0010]优选的，所述散热机构的内部包含有散热条、紧固螺柱、散热网、导热板与散热孔，所述炉体的顶部放置有导热板，且导热板的表面皆螺纹连接有紧固螺柱，并且紧固螺柱的一端贯穿导热板并与炉体的表面螺纹紧固。
[0011]优选的，所述导热板的表面皆开设有等间距的散热条，且散热条与炉体相连通，所述导热板的表面皆开设有等间距的散热孔，且散热孔与炉体相连通，所述导热板的表面固定有散热网，且散热网与炉体相连通。
[0012]与现有技术相比，本实用新型的有益效果是：该新型箱式实验电炉不仅提高了实验电炉使用时的便利程度，同时，能够避免操作人员烫伤，提高了实验电炉使用时的实用性，而且延长了实验电炉的使用寿命;
[0013]1、通过设置有取放机构，转动挂杆，使挂杆远离挂栓的表面，随后，拉动放置板，使放置板带动滑条在U型框的内部滑动，放置板在U型框的内部滑动，此时，放置板带动卡块远离U型框的表面，从而将放置板抽出，对放置板表面的物品进行取放，实现了实验电炉便于取放放置板的功能，从而提高了实验电炉使用时的便利程度，同时，能够避免操作人员烫伤;
[0014]2、通过设置有密封机构，门体带动密封条卡至密封槽的内部，固定柱卡至固定槽的内部，在密封条与密封槽的作用下对炉体和门体之间的缝隙进行密封，避免热量的流失，在保温层的作用下进行保温，实现了实验电炉对炉体的密封功能，从而提高了实验电炉使用时的实用性;
[0015]3、通过设置有散热机构，将导热板放置于炉体顶部位置处的表面，拧紧紧固螺柱，在紧固螺柱的作用下将导热板固定在炉体的表面，热气通过散热条与散热孔排出炉体的内部，在散热网的作用下进行快速降温处理，使框体的内部快速降温，实现了实验电炉快速散热降温的功能，从而延长了实验电炉的使用寿命。
附图说明
[0016]图1为本实用新型的三维立体结构示意图;

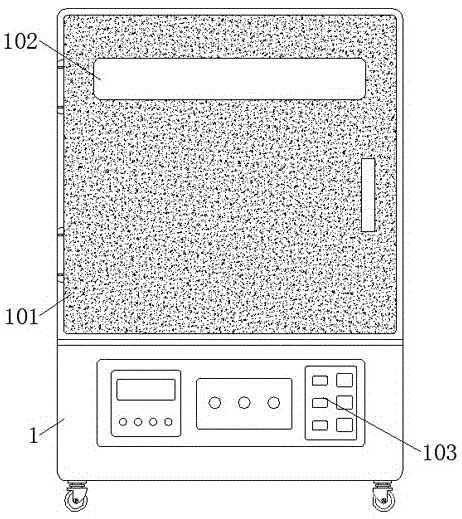

[0017]图2为本实用新型的主视外观结构示意图;

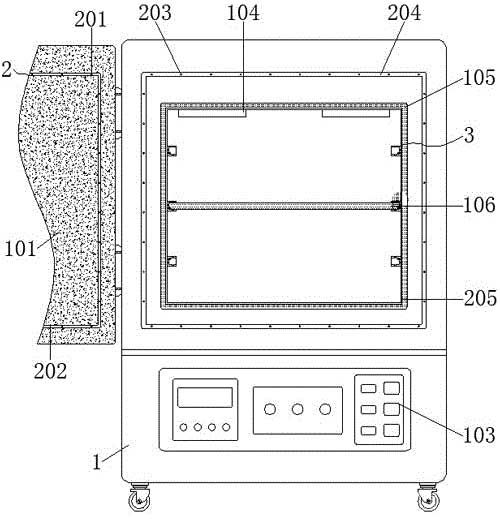

[0018]图3为本实用新型的主视剖面结构示意图;

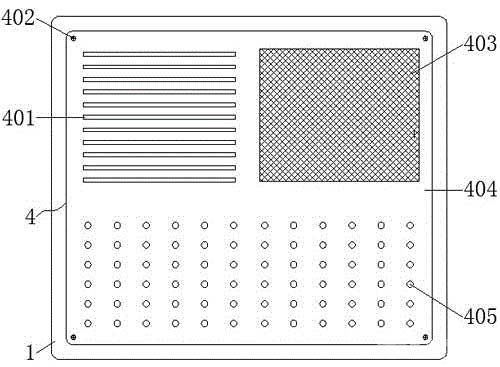

[0019]图4为本实用新型的炉体的俯视剖面放大结构示意图;

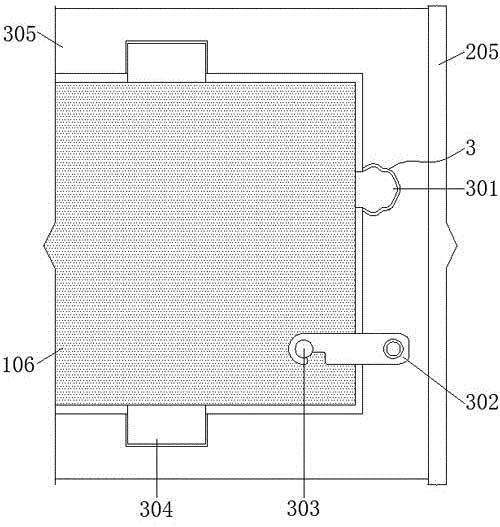

[0020]图5为本实用新型的图3中取放机构的放大结构示意图。
[0021]图中：1、炉体;101、门体;102、固定板;103、按钮;104、加热板;105、框体;106、放置板;2、密封机构;201、固定柱;202、密封条;203、固定槽;204、密封槽;205、保温层;3、取放机构;301、卡块;302、挂杆;303、挂栓;304、滑条;305、U型框;4、散热机构;401、散热条;402、紧固螺柱;403、散热网;404、导热板;405、散热孔。
具体实施方式
[0022]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0023]本实用新型提供的一种新型箱式实验电炉的结构如图1和图2所示，包括炉体1，炉体1的表面固定有按钮103，炉体1的表面设置有门体101，且门体101与炉体1相互转动配合，门体101的表面固定有固定板102，炉体1的表面固定有框体105，且框体105的内部设置有放置板106，框体105的内部皆安装有加热板104。
[0024]进一步地，如图2和图3所示，炉体1与门体101的表面设置有密封机构2，且密封机构2的内部分别包含有固定柱201、密封条202、固定槽203、密封槽204与保温层205，炉体1的表面开设有密封槽204，且密封槽204的内部皆固定有固定槽203，门体101的表面固定有密封条202，且密封条202与密封槽204相互卡接配合，密封条202的内部皆固定有固定柱201，且固定柱201与固定槽203相互卡接配合，框体105的内壁固定有保温层205。
[0025]实施时，门体101带动密封条202卡至密封槽204的内部，固定柱201卡至固定槽203的内部，在密封条202与密封槽204的作用下对炉体1和门体101之间的缝隙进行密封，避免热量的流失，在保温层205的作用下进行保温，以实现实验电炉对炉体1的密封功能。
[0026]进一步地，如图3和图5所示，框体105的内部皆设置有取放机构3，且取放机构3由卡块301、挂杆302、挂栓303、滑条304与U型框305构成，U型框305固定在保温层205的表面，放置板106的表面皆固定有滑条304，且滑条304与U型框305相互滑动配合，放置板106的表面固定有卡块301，且卡块301与U型框305相互卡接配合，U型框305的表面设置有挂杆302，且挂杆302与U型框305相互转动配合，放置板106的表面皆固定有挂栓303，且挂栓303与挂杆302相互卡接配合。
[0027]实施时，转动挂杆302，使挂杆302远离挂栓303的表面，随后，拉动放置板106，使放置板106带动滑条304在U型框305的内部滑动，放置板106在U型框305的内部滑动，此时，放置板106带动卡块301远离U型框305的表面，从而将放置板106抽出，对放置板106表面的物品进行取放，以实现实验电炉取放放置板106的功能。
[0028]进一步地，如图4所示，炉体1的顶部设置有散热机构4，且散热机构4的内部包含有散热条401、紧固螺柱402、散热网403、导热板404与散热孔405，炉体1的顶部放置有导热板404，且导热板404的表面皆螺纹连接有紧固螺柱402，并且紧固螺柱402的一端贯穿导热板404并与炉体1的表面螺纹紧固，导热板404的表面皆开设有等间距的散热条401，且散热条401与炉体1相连通，导热板404的表面皆开设有等间距的散热孔405，且散热孔405与炉体1相连通，导热板404的表面固定有散热网403，且散热网403与炉体1相连通。
[0029]实施时，将导热板404放置于炉体1顶部位置处的表面，拧紧紧固螺柱402，在紧固螺柱402的作用下将导热板404固定在炉体1的表面，热气通过散热条401与散热孔405排出炉体1的内部，在散热网403的作用下进行快速降温处理，使框体105的内部快速降温，以实现实验电炉快速散热降温的功能。
[0030]工作原理：使用时，首先将炉体1推至指定位置处，打开门体101，将放置板106抽出，将物品放置于放置板106的表面，若需对放置板106表面的物品取出时，转动挂杆302，使挂杆302远离挂栓303的表面，随后，拉动放置板106，使放置板106带动滑条304在U型框305的内部滑动，放置板106在U型框305的内部滑动，此时，放置板106带动卡块301远离U型框305的表面，从而将放置板106抽出，对放置板106表面的物品进行取放，以实现实验电炉便于取放放置板106的功能，从而提高了实验电炉使用时的便利程度，同时，能够避免操作人员烫伤。
[0031]将物品放置完成后，在加热板104的作用下对框体105的内部进行加热，关闭门体101，此时，门体101带动密封条202卡至密封槽204的内部，固定柱201卡至固定槽203的内部，在密封条202与密封槽204的作用下对炉体1和门体101之间的缝隙进行密封，避免热量的流失，在保温层205的作用下进行保温，以实现实验电炉对炉体1的密封功能，从而提高了实验电炉使用时的实用性。
[0032]当物品检测完成后，需要对框体105的内部进行降温处理，此时，将导热板404放置于炉体1顶部位置处的表面，拧紧紧固螺柱402，在紧固螺柱402的作用下将导热板404固定在炉体1的表面，热气通过散热条401与散热孔405排出炉体1的内部，在散热网403的作用下进行快速降温处理，使框体105的内部快速降温，以实现实验电炉快速散热降温的功能，从而延长了实验电炉的使用寿命，最终完成实验电炉的使用工作。
