全部
▼
热搜：
801
0
本发明公开了一种抗晒型的有机复合材料，所述的有机复合材料中以重量份计各组分如下：丁苯橡胶35-42份，空心玻璃微珠5-6份，苯乙烯11-13份，乙烯基甲苯8-10份，对苯二酚1.8-2.5份，陶土粉末8-10份，色粉1.5-2.5份，活性炭纤维10-12份，氧化钡0.3-0.5份；本发明通过配方中的空心玻璃微珠和乙烯基甲苯组分，使得混合后的有机复合材料具有较好的抗晒性能，在强紫外线照射下，材料表面不发生开裂和变色等情况，同时配方中辅助添加了活性炭纤维，提高了材料本身的拉伸强度，提高了材料的综合性能，材料本身的配方购置成本低，实用效果好。
586
0
本发明公开了一种纳米二氧化硅改性环氧树脂复合材料，包括二氧化硅、环氧树脂，首先硅烷偶联剂KH570改性纳米SiO2粉体，所述SiO2改性环氧树脂复合材料的制备工艺如下：取2 g亲油性SiO2粉体，超声分散于80 mL二甲苯中，然后加入49 g环氧树脂，搅拌均匀后再加入49 g的聚酰胺固化剂，超声分散搅拌均匀，最后将混合体系倾入铝制模具中，放置于烘箱中先于120 ℃预固化2 h，再升温至150 ℃固化3 h，最后于180 ℃固化1 h得最终试样。为对比不同试样的性能，采用相同工艺制备了未添加纳米SiO2的EP.不同组成的试样编号如表1所示.通过共混法制备了高性能SiO2EP树脂复合材料。纳米SiO2质量分数≥92%，粒径20 nm；苯（A.R.）、二甲苯（A.R.）、无水乙醇、H2O2 （35 %，A.R.），γ2（甲基丙烯酰氧）丙基三甲氧基硅烷（A.R. KH570）、环氧树脂（E44，6101）、固化剂聚酰亚胺（低分子650）。
860
0
本发明公开一种可净化空气的复合材料及其制备方法，材料的原料包括：活性炭、玻璃纤维、氧化钙、聚丙烯、二月桂酸二正丁基锡、聚乙二醇、二氧化硅、硬脂酸钡、羟丙基甲基纤维素和抗氧剂。制备方法为先将活性炭、玻璃纤维、氧化钙、二氧化硅搅拌混合，得到混合物料一；再将聚丙烯、聚乙二醇、羟丙基甲基纤维素加入到混合物料一中，在搅拌条件下升温后通入氮气，然后加入二月桂酸二正丁基锡和抗氧剂，继续搅拌得到混合物料二；最后在混合物料二中加入硬脂酸钡，搅拌混合后通过双螺杆挤出机挤出造粒，得到可净化空气的复合材料。本发明提供的复合材料具有良好的甲醛和硫化氢吸附性能。
1031
0
本发明公开了一种制备碳纳米管增强铝基复合材料的方法。该方法包括以下步骤：按重量份数计称取以下原料：纳米铝18‑28份、纳米二氧化钛1‑4份、碳纳米管20‑28份、竹纤维1‑8份、聚乙烯二醇24‑43份、氧化铝45‑60份、聚乙二醇40‑50份、改性淀粉1‑3份；将碳纳米管浸入改性淀粉中低温冷冻干燥后，投入球磨机中磨碎后，通过磁力溅射技术溅射得改性碳纳米管；将氧化铝和竹纤维混合投入球磨机中球磨，再加入聚乙烯二醇和聚乙二醇，搅拌均匀后，加入改性碳纳米管继续搅拌后，投入双螺杆挤出机，压制成铝基复合材料。本发明制备得到的复合材料具有质轻、力学性能优异的特点，制备方法简单易行，适于工业生产。
820
0
本发明公开了一种用于电源电路板的有机复合材料，所述的复合材料中以重量份计各组分如下：聚异戊二烯25-32份，棉籽壳粉末18-20份，邻苯二甲酸二辛酯8-14份，月桂醇基硫酸钠5.4-6.2份，烯丙基琥珀酸烷基酯磺酸盐1.3-2.0份，氧化铝-硼酸盐纤维5.5-7.2份，过硫酸钙0.8-1.2份，氧化聚乙烯蜡2.0-3.2份，色粉1.5-4.7份。本发明生产的有机复合材料以聚异戊二烯为主要原料，同时在配方中的棉籽壳粉末和烯丙基琥珀酸烷基酯磺酸盐，使得材料本身具有较好的绝缘性能；通过配方中的氧化铝-硼酸盐纤维和过硫酸钙，使得材料具有较高的机械强度，提高了电子元件的稳定性。
1001
0
本发明公开了一种利用海泡石和泔水油制备生物炭/海泡石纳米复合材料的方法，首先利用海泡石直接吸附泔水油，压滤后将吸附油脂的海泡石在氮气保护下炭化，最后经洗涤、烘干、过筛得负载生物炭的海泡石纳米复合材料。本发明制备的生物炭/海泡石纳米复合材料，不仅实现了泔水油的再利用，而且利用海泡石和生物炭之间的协同效应，为土壤改良和修复开辟了新途径。
670
0
本发明公开了一种凹凸棒土复合材料，是由如下重量份的各原料制成：三乙氧硅基丙基马来酸改性凹凸棒土15‑30份、氟苯离子化改性聚3,6‑二氨基咔唑对苯二丙烯酸酰胺50‑70份、聚芳酰胺纤维2‑5份、抗氧剂0.5‑1.5份、甲基乙烯基硅橡胶3‑6份。本发明还公开了所述凹凸棒土复合材料的制备方法。本发明公开的凹凸棒土复合材料综合性能佳，耐候性、耐紫外老化性能优异，阻燃性、机械力学性能和性能稳定性好。
850
0

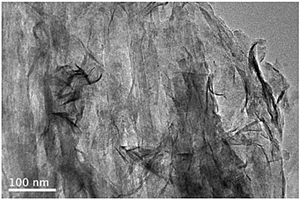

本发明公开了一种氮、硫‑掺杂石墨烯‑CuS复合材料的制备方法，包括：将石墨粉、硝酸钠依次添加到浓硫酸中形成第一反应体系；于搅拌状态下向第一反应体系中加入高锰酸钾，加热至第一预定温度，搅拌第一预定时间，形成第二反应体系；向第二反应体系中加入去离子水并加热至第二预定温度，搅拌第二预定时间，得到第三反应体系；用去离子水将第三反应体系稀释并加入H2O2,直至无气泡为止，得到第四反应体系；静置第四反应体系直至产生分层，对下层沉淀物洗涤；将产物透析至中性，再将透析产物烘干，得到氧化石墨；将氧化石墨分散到去离子水中，再与硫脲、铜盐混合，经水热反应后，制备得到复合材料。本发明制备出的复合材料具有较高的催化活性。
829
0
本发明公开了玻璃纤维增强复合材料，该复合材料依重量百分比计各组分为：玻璃纤维68%，乙烯基酯树脂VER-2？24%，氢氧化铝7%，过氧化甲基异丁基酮0.15%，过氧化苯甲酰叔丁脂0.05%，玻璃钢FRP拉挤内脱模剂0.8%。本发明的复合材料用于生产玻璃纤维拉挤撑条和环氧玻纤管，不但具备了强度高、减震性好、耐化学腐蚀等众多机械性能，还具备了绝缘等级高、热导率低、线膨胀系数小、耐高压、耐高温等电气性能，玻璃纤维拉挤撑条抗拉力已达到15000N以上，在浸水后绝缘电阻达到4.9*1013Ω。
752
0
本发明公开了具有高减摩抗磨表面层的铸型尼龙复合材料的制备方法，首先，由六甲基磷酰三胺、超细高岭土和甲苯二异氰酸酯按比例制成分散悬胶体；然后，己内酰胺熔体中加入分散悬胶体和聚四氟乙烯微粉，通过氢氧化钠-甲苯二异氰酸酯催化活化体系引发已内酰胺阴离子开环聚合反应；最后，于常压下将反应物料铸入预热保温的离心旋转模具中，反应浇铸液聚合并凝固成型后，逐步冷却脱模，得到具有高减摩抗磨表面层的铸型尼龙复合材料。本发明所制备的铸型尼龙复合材料的内部基体和外部表面层具有不同的结构和性能，满足为运输机械、起重装置和矿山设备配套的各类滑轮、滚轮、绳轮、导向轮制造和使用要求。
881
0

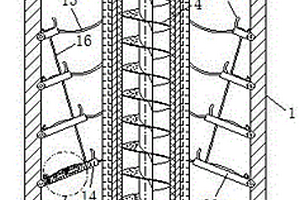

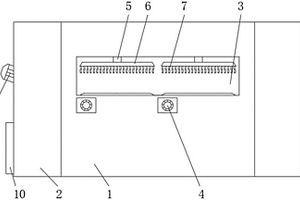

本实用新型公开了一种热塑复合材料生产用除尘装置，包括箱体和侧柜，所述箱体两端固定连接有侧柜，所述箱体靠近中端处设有放置口，所述箱体顶段内壁设有顶舱，所述顶舱内壁两端固定连接有驱动电机，所述驱动电机传动连接有转轴，所述转轴底部由放置口内壁传动连接有转盘，所述放置口底部两端设有传动带，所述箱体后侧外壁依次固定连接有传动电机，所述传动电机通过箱体内壁传动连接有驱动轴，所述传动带左端传动连接驱动轴，涉及热塑复合材料生产用除尘装置技术领域，该种热塑复合材料生产用除尘装置，提升了同时清理材料双面时的能力，提高了清理后的除尘效果，缓解了长时间使用后清理结构容易堆积粘接灰尘的问题。
982
0
本发明公开了一种有机无机杂化改性凹凸棒土三元乙丙橡胶复合材料。本发明研制了新型有机硅偶联剂并配合硅溶胶，有机无机杂化表面改性凹凸棒土，从而应用于三元乙丙橡胶的填充改性，得到高性能的有机无机杂化改性凹凸棒土三元乙丙橡胶复合材料。本发明的有机无机杂化改性凹凸棒土三元乙丙橡胶复合材料，其是由以下质量配比的原料制成：三元乙丙橡胶100份、有机无机杂化改性凹凸棒土100～500份、石蜡油10～30份、硫磺0.5～4份、助硫化剂0.5～4份。
本发明属于复合材料技术领域，具体的说是耐腐蚀PC/ABS复合材料的配方、制备方法及其生产设备，包括PC、ABS、纳米抗菌剂、增韧剂、相容剂、抗氧剂与分散改性剂，其中所述纳米抗菌剂为无机载体银锌复合纳米抗菌母粒，所述无机载体银锌复合纳米抗菌母粒以ABS为载体，所述无机载体银锌复合纳米抗菌母粒包括无机载体银锌纳米抗菌剂，ABS，BDP与经过聚合物包裹处理后的纳米碳酸钙粉；本发明通过在纳米抗菌剂中加入纳米碳酸钙粉，并通过对纳米碳酸钙粉进行聚合物包裹，使其表面因包覆一层聚合物而活化,改善了其与无机载体银锌纳米抗菌剂和载体树脂界面的粘结性能，大大提高了后续耐腐蚀PC/ABS复合材料的制备效果。
734
0

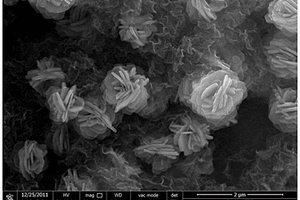

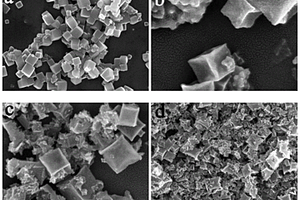

本发明公开了一种六面体ZnCo2O4复合材料的制备方法，以ZnCo‑ZIF为模板，在管式炉中进行氧化煅烧，即可制得六面体ZnCo2O4复合材料。本发明不仅制备步骤简单、制备条件温和、易控制，而且保持了ZnCo‑ZIF模板的形貌，生成了比表面积较大及孔径可调的六面体中空结构，以使得到的六面体ZnCo2O4复合材料在能量储存、催化等领域有优良的应用前景。
本发明公开了一种糖葫芦状凹凸棒石/氮化碳复合材料的制备方法及其在光固氮中的应用。本发明先采用富氮前驱体制备得到石墨相氮化碳；然后利用硅烷偶联剂对凹凸棒石改性；将石墨相氮化碳和改性后的凹凸棒石为原料，制备得到糖葫芦状凹凸棒石/氮化碳复合材料(ATP/g‑C3N4)。将凹凸棒石/氮化碳复合材料用于光催化固氮中，能取得优异的光催化固氮效果。
860
0

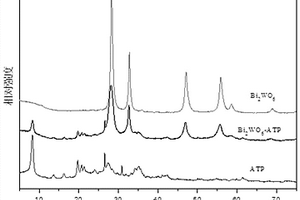

本发明涉及一种钨酸铋/凹凸棒土复合材料的制备方法，属于非金属矿物材料精加工技术领域。取一定量的硝酸铋、钨酸钠和凹凸棒土，加入到去离子水中搅拌；然后转移到反应釜中，水热反应，并保温；反应产物水洗和醇洗，烘干研磨，得钨酸铋/凹凸棒土复合材料Bi2WO6/ATP。本发明制备的Bi2WO6/ATP复合材料负载均匀，分散性好，原料易得，无需复杂的设备，重复性好，对燃料油品中的噻吩硫具有很高的光催化降解效果。
1045
0
本发明公开了一种用于甲醛催化分解的气凝胶复合材料，该材料以二氧化锰纳米粉体为负载粉体，以大孔径改性聚硅氧烷气凝胶为支撑载体，所述二氧化锰纳米粉体质量含量为1%~15%，大孔径改进聚硅氧烷质量含量为85%~99%。本发明可以实现高的暴露面积和活性位点位置，提高催化分解效率，还能作为支撑材料，实现气体的快速通过与分离。本发明还公开了用于甲醛催化分解的气凝胶复合材料的制备方法，将改良制备的大孔径聚硅氧烷气凝胶浸泡于二氧化锰分散液中，充分吸附后烘干溶剂，得到二氧化锰纳高负载量的气凝胶复合材料。制备方法简单，易于工业化。
732
0
本发明公开了一种延展性高的复合材料，所述的复合材料中以重量份计各组分如下：乙烯和氯乙烯的共聚物35-45份，γ一氨丙基三甲氧基硅烷5-6份，乙撑双脂肪酸酰胺6-10份，邻苯二甲酸二丁酯8-10份，脂肪醇聚氧乙烯基醚12-20份，色粉1.5-3.0份,碳酸钙粉末4.5-6.5份，硼酸锌0.6-1.0份；本发明通过在复合材料的配方中添加了脂肪醇聚氧乙烯基醚组分，通过其本身的流动性，增强了最终产品的延展性能，同时材料本身以乙烯与氯乙烯的共聚物为主要原料，产品韧性较高，配合其本身较强的延展性，提高了复合磁力的应用范围，产品原料购置成本低，方便大规模生产。
566
0
本发明公开了一种用于泳池包边的有机复合材料，所述的复合材料中以重量份计各组分如下：环氧树脂35-44份，木质纤维粉末15-18份，六甲氧甲基三聚氰胺树脂13-15份，苯胺甲基三乙氧基硅烷2.1-2.5份，乙撑双脂肪酸酰胺1.2-2.0份，氯化石蜡3.5-3.9份，三盐基硫酸铅0.55-0.8份，铝酸酯0.4-0.6份，色粉1.6-2.7份。本发明生产的有机复合材料以环氧树脂为主要原料，同时在配方中的六甲氧甲基三聚氰胺树脂和苯胺甲基三乙氧基硅烷，提高了材料的耐水性能；通过配方中的木质纤维粉末和乙撑双脂肪酸酰胺，方便材料表面保持一定的摩擦力，防止使用者滑倒，实用效果好。
784
0

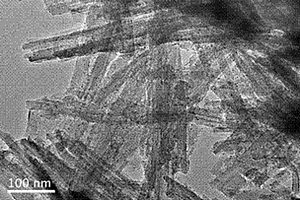

本发明公开了一种新型CdS-凹凸棒土光电复合材料的合成方法,凹凸棒土在去离子水中经搅拌、超声、蒸煮得凹凸棒土悬浮液;将CdCl2溶液与上述凹凸棒土悬浮液混合,磁力搅拌一段时间;向上述溶液中逐滴加入一定量的Na2S·9H2O溶液,搅拌、静置陈化,抽滤、洗涤、烘干,研磨,得Att-CdS复合材料。本发明以凹凸棒土作为CdS载体,利用原位沉积反应将CdS有效负载在凹凸棒土上,显著提高CdS的分散、吸附性能,制备的凹土基光电复合材料具有优异的光催化性能和较好的电化学活性,为构建新型光催化剂和过氧化氢生物传感器提供了一条途径。
762
0
本发明公开了一种抗冲击型的有机复合材料，所述的有机复合材料中以重量份计各组分如下：环氧树脂52-58份，烷基酚聚氧乙烯基醚15-18份，邻苯二甲二丙烯酯4-5份，硝基苯0.8-1.0份，膨润土10-12份，色粉1-2份，聚芳酰胺纤维13-15份，白炭黑3-5份；本发明通过配方中的黄阳树脂和膨润土组分，从材料本身性能方面提高了有机复合材料的抗冲击性能，同时通过辅助添加的粉末状聚芳酰胺纤维，保证了材料在各个方向上均匀的抗冲击性能，整体材料方便混合，应用范围广。
761
0
本发明公开了一种丁腈橡胶复合材料的制备方法，包括通过补强填料和橡塑共混两方面对丁腈橡胶进行补强改性，改性剂用量为2.5%、改性时间60min、改性温度为70℃时,碳酸钙晶须的活化指数由36.1%提高到82.2%,晶格组成也未被破坏,说明改性成功并且效果良好,将改性碳酸钙晶须和PVC与丁腈橡胶通过混炼硫化制得复合材料,该丁腈橡胶复合材料的制备方法因其当加入15gPVC时的丁腈橡胶的性能与未添加时相比,拉伸强度和撕裂强度提高了28%和29%,硬度提高了4.2%,磨耗比降低了9.3%,耐磨性增大,由于刚性增大,使断裂伸长率降低;初始分解温度和最大分解速率时的温度分别降低了1℃和5℃,但800℃时的质量保持率有所提高。

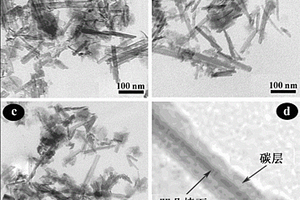

本发明公开了一种利用凹凸棒石和泔水油制备生物炭/凹凸棒石纳米复合材料的方法，首先利用凹凸棒石直接吸附泔水油，压滤后将吸附油脂的凹凸棒石在压力罐中绝氧炭化，最后经洗涤、烘干、过筛得负载生物炭的凹凸棒石纳米复合材料。本发明制备的生物炭/凹凸棒石纳米复合材料，不仅实现了泔水油的再利用，而且利用凹凸棒石和生物炭之间的协同效应，为水体净化、土壤改良和修复开辟了新途径。

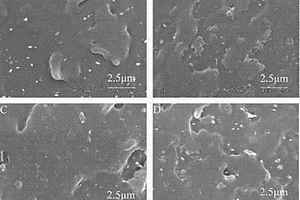

本发明公开了聚乳酸/聚丁二酸丁二醇酯/凹凸棒石粘土复合材料的制备方法，利用聚乳酸、聚丁二酸丁二醇酯和表面经低聚乳酸接枝修饰的凹凸棒石粘土熔融共混法制备聚乳酸/聚丁二酸丁二醇酯/凹凸棒石粘土复合材料，其主要步骤为：（1）丙交酯重结晶精制；（2）利用丙交酯开环反应制备表面经低聚乳酸接枝修饰的凹凸棒石粘土；（3）聚乳酸/聚丁二酸丁二醇酯/凹凸棒石粘土在双螺杆挤出机中熔融共混。该制备方法改善了凹凸棒石粘土在聚乳酸/聚丁二酸丁二醇酯共混体系中的分散状况和相容性，从而有效提高了聚乳酸/聚丁二酸丁二醇//凹凸棒石粘土复合材料的机械性能和耐热性能，拓展了聚乳酸和聚丁二酸丁二醇酯的应用范围。
646
0
本发明公开了一种纳米二氧化硅原位增强聚苯醚复合材料，通过将羟基封端聚苯醚溶于有机溶剂A中，高纯氩鼓泡除氧后加入异氰酸酯功能化的有机硅烷，搅拌30‑120 min后得到有机硅烷改性聚苯醚；随后向有机硅烷改性聚苯醚中加入正硅酸乙酯、碱性催化剂兼阻燃剂和有机溶剂B，搅拌8‑24 h，反应结束后倾倒入大量甲醇中沉淀并真空干燥，得到纳米二氧化硅原位增强的聚苯醚复合材料。本发明的纳米二氧化硅原位增强聚苯醚复合材料具有优异的介电、机械、耐热和阻燃等性能，而且制备方法工艺简单、操作方便。
1022
0
本发明涉及一种硫化亚铁/凹凸棒石复合材料的制备方法，属于非金属矿物材料利用领域。其制备方法为称取一定量的硝酸铁、硫代乙酰胺和凹凸棒土，分别加入到去离子水中超声并搅拌，将混合液转移到反应釜中160~220℃反应，反应结束水洗和醇洗，烘干即得硫化亚铁/凹凸棒石复合材料。本发明制备的硫化亚铁/凹凸棒石复合材料负载均匀，分散性好，实验原料易得，无需复杂的设备，在光辅助下对氮氧化物具有良好的低温转化效果。
887
0
本发明公开了一种用于防火保温板的有机复合材料，所述的复合材料中以重量份计各组分如下：聚丙烯48-52份，聚苯硫醚颗粒20-24份，轻质碳酸钙8-12份，癸二酸二辛酯4.5-6.4份，硬脂酸酰胺2.6-3.0份，色粉1.2-1.5份，二氧化钛颗粒0.5-0.8份，石墨颗粒3.2-4.0份，氮化硅晶须0.65-0.70份；本发明主要通过配方中的二氧化钛、氮化硅和轻质碳酸钙，通过三者的组合作用，提高了有机复合材料的防火性能；同时通过配方中添加的石墨颗粒和硬脂酸酰胺，提高了产品的保温性能，最终本发明的有机材料的力学性能较好，韧性优秀，具有较好的抗冲击性，实用效果好。
926
0

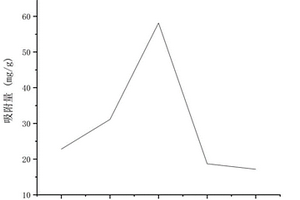

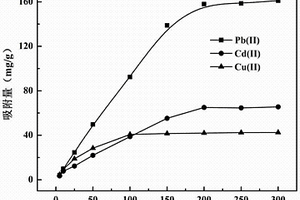

本发明公开了一种去除金属离子的复合材料，组分和质量百分比是：海藻酸钠2～10％，交联辅助剂2～5％，凹凸棒土70～90％，氯化钙1～5％，余量为水。上述复合材料的制备方法，包括如下步骤：(1)按质量百分数将海藻酸钠和交联辅助剂加入去离子水中，在室温下搅拌，形成胶状溶液；(2)按质量百分数配制凹凸棒土悬浮液；(3)将步骤(1)与步骤(2)所得产物混合后搅拌均匀，制成混合浆料；(4)按质量百分数将氯化钙溶液缓慢加入到步骤(3)的混合浆料中进行交联，然后经冷冻干燥得到气凝胶复合材料。该材料性能稳定，耐酸耐碱，不仅可以用于吸附卤水中金属离子，而且能有效对卤水进行除臭脱色。
1025
0
本发明属于非金属矿技术领域，特别涉及一种凹凸棒石/硫化钼复合材料的制备方法及应用。将钼源、硫源和凹凸棒土加入到去离子水中充分分散得到分散液，对该分散液水热反应，过滤，滤饼经洗涤后烘干即得凹凸棒石/硫化钼复合材料，再采用该复合材料作为催化剂进行光辅助SCR脱硝。
999
0

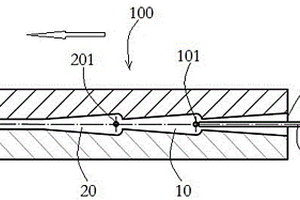

本发明涉及一种可再生连续纤维热塑性复合材料的制造方法，包括：将连续纤维通过分层进入到拉挤模具中，所述拉挤模具包括第一浸渍槽、第二浸渍槽，其中所述连续纤维分层后进入所述第一浸渍槽，所述第一浸渍槽和所述第二浸渍槽首尾连通；将热塑性材料进到第一浸渍槽中分层的连续纤维层间区域，对所述分层的连续纤维进行浸渍；将在第一浸渍槽中经浸渍的连续纤维前进进入所述第二浸渍槽，将热塑性材料进到所述第二浸渍槽中对所述经浸渍的连续纤维进行外浸渍；将经拉挤的外浸渍过的连续纤维进行冷却，形成所述可再生连续纤维热塑性复合材料。本发明还涉及由上述方法制成的制品。本发明的方法获得的复合材料性能优异。
中冶有色为您提供最新的江苏淮安有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年08月19日 ~ 21日
2024年08月20日 ~ 22日
2024年09月19日 ~ 21日
