上海上海有色金属材料制备及加工技术理论与应用

制备PA6/CFF热塑性复合材料的方法 997

 0

本发明公开了一种制备PA6/CFF热塑性复合材料的方法，包括以下步骤：(1)熔融，将CFF与PA6材料升温至230-260℃，使PA6充分熔融；(2)降温，以40-100℃/min的降温速率进行降温，降温至190℃-200℃；(3)加压，在190℃-200℃时加压至2-6MPa，并在最大压力值保压5-10min；(4)冷却，释放压力至常压，且自然冷却至室温。本发明能有效提高PA6基体自身力学性能，同时降低复合材料孔隙率。通过本发明方法制得的PA6/CFF热塑性复合材料韧性和强度较高，冲击强度达到50-110kJ/m2，拉伸强度达到300-600MPa；同时孔隙率小于2％。

高流动性纤维增强尼龙复合材料及其制备方法 756

 0

本发明公开了一种高流动性纤维增强尼龙复合材料及其制备方法涉及高分子复合材料及其制备方法，更具体是涉及一种工艺简单、适于结构复杂的大型薄壁制件成型的高流动性能的纤维增强尼龙的复合材料。本发明涉及的高流动性能的纤维增强尼龙复合材料，其组成按重量份分别为：尼龙树脂20～70％、石墨烯改性的高流动性尼龙5～20％、增强纤维10～60％、增韧剂0～10％、润滑剂0.2～1％抗氧剂0.1～1％。与目前市场上常见的碳纤维增强尼龙复合材料相比，本发明的高流动性的纤维增强尼龙复合材料在保持较高的拉伸强度、拉伸模量、弯曲强度、弯曲模量和冲击强度等性能的同时，具有良好的流动性。

催化氧化甲醛和长效荧光光催化复合材料及制备方法 1045

 0

本发明公开了一种催化氧化甲醛和长效荧光光催化复合材料及制备方法，其催化氧化甲醛复合材料的制备：将钛酸四丁酯和卤酸盐加入到水、醇溶液中，搅拌后加入金属离子溶液，加热至沸腾后滴入还原剂，待冷却至室温后经干燥、研磨、烧结，得到卤素掺杂TiO₂/纳米金属复合材料；其长效荧光光催化复合材料的制备，即将钛酸四丁酯、长余辉发光材料和卤酸盐加入到水、醇溶液中，搅拌后加入金属离子溶液，加热至沸腾后滴入还原剂，待冷却至室温后经干燥、研磨、烧结，得到长余辉发光粉/卤素掺杂TiO₂/纳米金属复合材料；本发明制得的复合材料具有在可见光下提升降解甲醛和灭菌效率及在无光环境下对甲醛有效降解的作用，实现全天候24小时催化净化的应用目标。

光固化的热塑性纤维增强环氧基复合材料及其制备方法 956

 0

本发明公开了一种光固化的热塑性纤维增强环氧基复合材料及其制备方法；制备时，以三羟甲基丙烷三丙烯酸酯为稀释单体，制备环氧丙烯酸酯稀释液；所述环氧丙烯酸酯稀释液与光引发剂混合、加热至形成液态胶状，得液态光敏树脂；在热塑性纤维增强布上刷涂所述液态光敏树脂，制成预浸布；将所述预浸布铺层在成型模具，置于紫外光固化成型设备上进行固化成型，即得所述热塑性纤维增强环氧基复合材料。本发明的热塑性纤维增强环氧基复合材料可用作新型电动汽车车身支撑架。通过本发明方法制备的光固化新型电动汽车车身支撑架的性能优良且环保，对人体及周边环境无任何危害影响，同时，其固化效果符合国家标准。

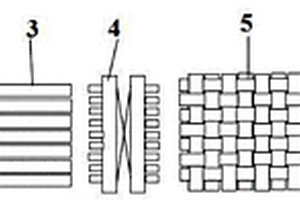

高强度热塑性复合材料及其制备方法 1023

 0

本发明属于高分子材料科学技术领域，公开了一种高强度热塑性复合材料及其制备方法。该复合材料是由以下重量百分含量的组分制成：热塑性树脂70~80%，连续纤维20~30%。制备方法如下：首先制备单向纤维浸渍带（1），然后将单向纤维浸渍带（1）进行分丝，将分丝后的浸渍条（3）进行编织，最后热压成型得到热塑性复合材料（6）。本发明制备的热塑性复合材料具有比普通的连续纤维增强热塑性复合材料更高的拉伸强度、弯曲强度和冲击强度，提高幅度在50%以上；该复合材料的制备方法同时也具有工艺简单易行、设备投入少、操作容易等优点。

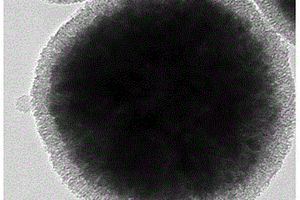

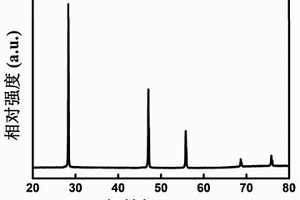

硅/氧化硅核壳结构纳米复合材料及其制备方法和应用 994

 0

本发明属电化学技术领域,具体涉及一种通过溶胶凝胶法制备硅/氧化硅核壳结构纳米复合材料的方法以及由此方法得到的硅/氧化硅核壳结构纳米复合材料。由本发明方法制备的硅/氧化硅核壳结构纳米复合材料具有稳定的核壳结构,粒径为几百纳米或者更小的颗粒。在锂离子嵌入和脱嵌过程中,具有稳定晶体结构的壳材料可以避免纳米粒子之间的团聚,使锂离子电池具有高的可逆容量和良好的循环性能。另外,本发明方法可操作性强,重现性好,且所得产品质量稳定。

抗老化无卤阻燃聚丙烯复合材料及其制备方法 821

 0

本发明涉及一种抗老化无卤阻燃聚丙烯复合材料，所述的复合材料由以下重量百分比含量的原料制成：聚丙烯50～70%，阻燃剂APP10～20%，阻燃剂PER10～20%，阻燃剂MCA5～10%，抗氧剂PS802？0.1～1.2%，抗氧剂168？0.1～1.2%，抗氧剂1010？0.1～0.5%，受阻胺光稳定剂3346？0.1～0.5%，润滑剂TAF0.5～3%。本发明还提供这种复合材料的制备方法。本发明优点在于：与现有技术相比，本发明的材料具有阻燃，优异的耐老化性能和综合力学性能，并且具有较低的成本，制备方法简单，可广泛适用于电子电器、汽车、家电、体育用品等领域。

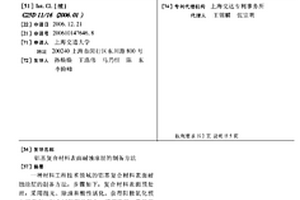

铝基复合材料表面耐蚀涂层的制备方法 1087

 0

一种材料工程技术领域的铝基复合材料表面耐蚀涂层的制备方法，步骤如下：复合材料表面预处理：采用抛光、除油和酸性活化，获得阳极氧化预处理表面；复合材料阳极氧化：采用硫酸、草酸和硼酸的混合溶液作为电解液，对原位自生TiB2颗粒增强铝基复合材料进行阳极氧化，在其表面生成一层非晶氧化铝膜；氧化膜封孔和稀土化合物沉积：采用稀土盐添加氧化剂和添加剂的混合溶液对氧化铝膜进行封闭处理，利用溶液中的化学反应封闭氧化铝膜的多孔层，同时在氧化铝膜表面沉积一层均匀、致密的非晶稀土化合物膜。本发明提高了TiB2颗粒增强铝基复合材料表面抗腐蚀性能，技术简单、操作方便、扩大了原位自生TiB2颗粒增强铝基复合材料的应用范围。

含孔隙复合材料超声衰减系数的细观仿真分析方法 998

 0

本发明提供一种含孔隙复合材料超声衰减系数的细观仿真分析方法，包括：a)针对复合材料的孔隙特征，在DIGIMAT软件中输入建模参数，建立细观几何模型；b)将步骤a)中建立的细观几何模型导入ABAQUS软件中，对复合材料进行约束并划分网格，建立有限元模型；c)对复合材料模拟施加超声波激励；d)保存模型数据，进行超声衰减仿真计算；e)提取压强场分布云图，对所述孔隙特征情况下对应模型的超声衰减进行结果表征，通过对不同位置的超声波声压分布进行计算，得出超声衰减系数。本发明可反映复合材料真实微结构和细观材料属性，并可得到超声衰减系数与孔隙率之间的定量关系，为复合材料孔隙率无损检测提供重要的理论依据和技术基础。

制备碳片/二氧化锰纳米片的分级复合材料的方法及其应用 958

 0

本发明涉及一种制备碳片/二氧化锰纳米片分级复合材料的方法及其应用，应用是将制备的复合材料作为正极材料、碳片作为负极材料组装成不对称超级电容器。该方法是利用介孔碳纳米片作为载体，酸化后与高锰酸钾(KMnO4)反应，得到碳片/二氧化锰纳米片的分级复合材料。该制备方法是酸化的碳片与KMnO4发生氧化还原反应，碳片可以增强二氧化锰纳米片的电导率，同时提高复合材料的电化学稳定性和倍率特性。通过调节氧化还原反应时间可以控制复合材料中二氧化锰的含量，从而影响其电化学性能。该制备方法简单，原料成本低廉，可简易的调节复合材料中各组分的含量，易规模化生产；组装的非对称电容器具有比电容高、能量密度高、稳定性好的优点。

镍基复合材料复合电铸制备方法 980

 0

一种镍基复合材料复合电铸制备方法,用金属镍作阳极材料,金属镍板作为阴极沉积母体,在电铸镀液中添加增强体和由阳离子氟碳表面活性剂、三乙醇胺、六次甲基四胺、硫脲混合配置所得的共沉积促进剂,通电使金属镍离子与增强体共同沉积在阴极母体上,再将复合电铸镀层从阴极上剥离而得到整体增强镍基复合材料。本发明结合复合电沉积原理和电铸技术,在工艺成本相对较低,操作温度不高的情况下,制备的镍基复合材料增强颗粒分布均匀、整体厚度对普通电镀镀层较大、性能优异。

硅灰石改性的热塑性树脂复合材料及制备产品的方法 922

 0

本发明涉及一种硅灰石改性的热塑性树脂复合材料,所述的复合材料包含以下按重量百分数计的原料:50%～70%的硅灰石,25%～40%的聚丙烯,3%～6%的马来酸酐改性聚丙烯,1%～3%的钛白粉及1%～2%的抗氧剂。本发明还提供了一种采用上述硅灰石改性的热塑性树脂复合材料制备洁具、洁具五金件、户外产品、外墙装饰管材、公共景观实用装饰等产品的方法,该方法原料易得,制备过程无需高能耗长时间烧制,能耗大幅降低,机械自动化程度高,劳动强度也减轻,成品率高,产品完全适合工业化、规模化生产。

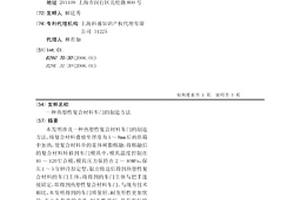

热塑性复合材料车门的制造方法 764

 0

本发明涉及一种热塑性复合材料车门的制造方法，将复合材料叠放至厚度为5～8mm后再烘箱中加热，使复合材料中的基体树脂熔融，将熔融后的复合材料转移到车门模具中，模具温度控制在40～120℃合模，模具压力保持在2～40MPa，保压1～5分钟冷却定型，取出修边后得到热塑性复合材料的车门主体，将得到的车门主体与把手连接固定，即得到热塑性复合材料车门。与现有技术相比，本发明得到的车门质量轻、耐变形性更加优异，无永久形变的产生、耐久性更好、具有很好的耐候性和耐腐蚀的能力、维护方便。

碳纤维/碳纳米管/双马来酰亚胺树脂混杂复合材料的制备方法 1095

 0

本发明属于纳米材料技术领域,具体涉及一种碳纤维/碳纳米管/双马来酰亚胺树脂混杂复合材料的制备方法。本发明将纯化的碳纳米管和干燥的碳纤维经过表面羧基化、酰氯化后,再在其上引入具有特征结构的二元胺或多元胺,则碳纳米管和碳纤维表面上接有大量的二元胺或多元胺,再将接有此胺基的碳纳米管与双马来酰亚胺树脂进行加成反应,以得到含有碳纳米管的双马来酰亚胺树脂线性嵌段聚合物作为基体和碳纤维按一定方式复合,最后形成以共价键相连的多维混杂复合材料结构。此发明利用碳纳米管的强度和韧性强韧化双马来酰亚胺,提高与碳纤维基面的粘结强度,从而提高碳纤维/碳纳米管/双马来酰亚胺树脂多维混杂复合材料的整体性能,拓宽碳纤维、碳纳米管和双马来酰亚胺树脂的应用。

使用改性晶须的天然橡胶复合材料及其制备方法 1115

 0

本发明公开了一种使用改性晶须的天然橡胶复合材料及其制备方法,制备方法包括如下步骤:(1)将天然橡胶在开炼机中塑炼,获得塑炼胶;(2)将塑炼胶混炼,当塑炼胶包辊后,加入硬脂酸、氧化锌、促进剂、改性晶须和硫黄,混炼,获得胶料;(3)将胶料在平板硫化机中加热硫化,即可获得所述的使用改性晶须的天然橡胶复合材料。本发明通过超声波处理对晶须进行有效地表面改性处理后添加到橡胶中,所得的天然橡胶复合材料的力学性能和耐磨耗性能得到显着地提高、且改性工艺条件简便、成本低廉,应用前景非常广阔。

多孔聚合物/碳复合材料及其超组装方法 1224

 0

本发明属于碳复合材料领域，提供了一种多孔聚合物/碳复合材料及其超组装方法，将浓度为1.2mol/L‑5.2mol/L的酸溶液、木糖及F127加入聚四氟乙烯容器中反应，得到F127/木糖低聚物胶束，将碳材料加入到聚四氟乙烯容器中，再将聚四氟乙烯容器放入不锈钢热水釜中进行水热反应，F127/低聚物胶束吸附在碳材料表面，得到聚合物/碳复合材料；对聚合物/碳复合材料进行抽滤，再用水和乙醇洗涤，除去聚合物/碳复合材料中的F127胶束，得到多孔聚合物/碳复合材料。本发明的方法原料来源广泛，环境友好，可持续性强，可实现规模化生产。得到的多孔聚合物/碳复合材料表面有丰富的孔道，在催化、储能和转化、生物医学以及传感等领域具有广阔的应用前景。

铝基纳米复合材料及其制备方法 862

 0

本发明公开了一种铝基纳米复合材料及其制备方法，涉及金属基复合材料领域，该复合材料为铝或铝合金和纳米增强相材料组成。其制备方法如下：(1)将铝或铝合金粉末与纳米增强相粉末混合，通过高能球磨制备得到铝基纳米复合材料粉末；(2)将铝基纳米复合材料粉末装入到模具中，通过烧结或者冷压或者热压得到预成型块体；(3)将预成型块体通过热压或者热锻获得铝基纳米复合材料。本发明由于成型速度快，加上纳米强化相对晶界的钉扎，可以使材料基体的晶粒尺寸保持在纳米级别。相对于传统的铝基复合材料，该方法制备的材料有更优越的力学性能；另外，该技术设备简单，相比于传统方法简化了工序，降低制造成本，适用于工业大规模的制备。

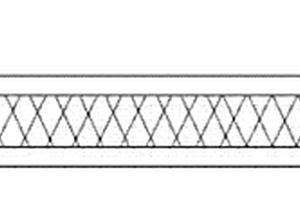

集装箱底板用复合材料及其制备方法 1102

 0

本发明属于材料和运输技术领域，涉及一种集装箱底板用复合材料及其制备方法。该复合材料为夹芯结构，包括芯层和覆盖在芯层上下表面的覆盖面板，其中芯层为玻璃毡增强热塑性复合材料板，所述的覆盖面板为热塑性树脂和纤维制成的纤维增强的热塑性板材。本发明的复合材料底板能够根据实际的需求合理的选择覆面和芯材的厚度和密度，以达到最佳的经济和减重效果。复合材料具有很好的耐磨性、耐腐蚀性，且不吸水、易清洗，对比于硬木底板，复合材料底板的使用寿命大大提高。另外，复合材料底板全部采用纤维和塑料制备而成，不生腐蚀，不生菌，不会存在虫蛀的问题；并且在制备的过程中没有使用粘合剂，不会有甲醛释放，是完全无毒害的绿色环保材料。

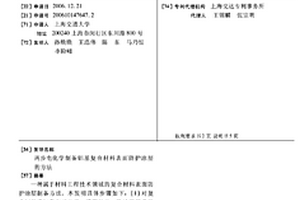

两步电化学制备铝基复合材料表面防护涂层的方法 867

 0

一种属于材料工程技术领域的复合材料表面防护涂层制备方法，本发明具体步骤如下：(1)对复合材料进行表面预处理：采用抛光，除油和酸性活化，获得预处理表面；(2)复合材料阳极氧化：采用硫酸、草酸、硼酸和丙三醇混合溶液作为阳极氧化液，对原位TiB2颗粒增强铝基复合材料进行阳极化处理，在其表面生成一层氧化铝膜；(3)恒电流阴极极化沉积稀土化合物：利用稀土盐混合溶液中的阴极电化学反应，在材料表面获得一层均匀的稀土化合物膜。本发明采用两步电化学方法对复合材料进行表面处理，在复合材料表面获得一定厚度的致密保护膜，提高了该复合材料的抗腐蚀性能，膜层制备过程工艺简单。

导电碳材料/蚕丝复合材料及其制备方法和用途 1293

 0

本发明提供一种导电碳材料/蚕丝复合材料及其制备方法和用途，所述复合材料通过对脱胶后的蚕丝进行蚀刻、浸涂的方法将导电碳材料粘附在蚕丝上形成。采用上述复合材料可以制备成导电纱线，进而制备成纺织品。实验证实上述复合材料保留了蚕丝的原始力学性能，具有导电性能，扩展了蚕丝在智能纤维领域的应用，且复合材料疏水，耐溶剂，自清洁，吸热，性能优异。

耐高温导电液晶聚酯复合材料 1386

 0

本发明公开了一种耐高温导电液晶聚酯复合材料，复合材料包括耐高温液晶聚酯以及碳纤维，其中耐高温液晶聚脂：60～85重量份％；碳纤维：15～40重量份％。所述聚酯复合材料的HDT温度范围295～315℃，表面电阻范围为10¹～10¹²Ω。所有原料由失重秤计量喂料，在340～380℃温度下经双螺杆挤出机造粒即得耐高温导电液晶聚酯复合材料。本发明耐高温导电液晶聚酯复合材料具有耐高温，高耐磨，高模量，尺寸稳定性好，导电，高刚性等优点。

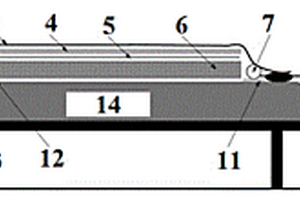

控制复合材料真空辅助成型厚度的制造方法 1136

 0

本发明提供一种控制复合材料真空辅助成型厚度的制造方法，该方法在树脂充满整个模腔，达到抽气管位置后，再继续注射树脂，以有效控制复合材料制件的厚度。通过确定继续注射树脂的时间，可以确保各批次成型厚度的一致性，且不影响复合材料VARI成型工艺的正常实施。本发明方法在不改变复合材料制件VARI成型工艺设备的情况下，只需改变VARI工艺过程中注射树脂的时间，即可达到控制制件厚度的目的，有效地解决了VARI成型工艺成型复合材料制件厚度难以控制且不稳定的问题。本发明方法适于工业化生产，有较大的应用价值。

新型纳米晶复合材料及其制备工艺 1079

 0

本发明公开了一种新型纳米晶复合材料，包括：所述纳米晶复合材料是通过将不同粒度的铁基纳米晶软磁合金和/或不同粒度的软磁合金经钝化、偶联以及绝缘包覆处理后涂覆在PET基材、纳米晶带材或吸波材基材上制成；或者通过将不同粒度的铁基纳米晶软磁合金和/或不同粒度的软磁合金经钝化、偶联以及绝缘包覆处理后贴合在纳米晶带材和吸波材基材上制成纳米晶带材。本发明公开了一种新型纳米晶复合材料的制备工艺，包括基础材料的制备及处理以及纳米晶复合材料的制备。本发明提供的新型纳米晶复合材料厚度超薄化且厚度可控、频率范围宽、均匀性以及性能稳定性高、吸波性能强，且提供了多种简单易行的制备工艺，灵活性大。

人体内可降解的羟基磷灰石/聚乳酸复合材料及制备方法 1426

 0

本发明公开了一种人体内可降解的羟基磷灰石/聚左旋乳酸复合材料，由经硬脂酸改性的羟基磷灰石粉末和聚左旋乳酸组成，所述的羟基磷灰石粉末均匀分布在聚左旋乳酸中，在所述的复合材料中，所述的羟基磷灰石粉末的质量百分比浓度为1%~15%之间。一本发明还提供了上述复合材料的制备方法，包括用硬脂酸对羟基磷灰石粉末进行表面改性，改性的羟基磷灰石粉末和聚左旋乳酸溶液共混以及共混膜的热压等三个步骤。本发明的复合材料具有羟基磷灰石粉末与聚乳酸基体结合牢固，复合材料强度高，降解产物对人体酸碱度影响小等优点，从材料的机械强度，羟基磷灰石粉末与聚乳酸基体结合牢固性和使用时对人体酸碱度的影响等方面优于现有材料。

利用煤矸石制备活性炭-4A型分子筛复合材料的方法 939

 0

本发明涉及一种利用煤矸石制备活性炭-4A型分子筛复合材料的方法。本发明的要点是：以富含石英煤矸石为主要原料，配入氧化铝或氢氧化铝，外加NaOH做为活化剂，惰性气体气氛下，分别经高温活化、陈化和晶化后制得活性炭-4A型分子筛复合材料，该复合材料所用原料成本低廉，并且同时充分利用了煤矸石中的硅、铝、碳元素。本发明制备的活性炭-4A型分子筛复合材料不仅具有微孔和中孔的复合孔结构特征，而且同时具有亲水性和亲油性以及离子交换性质。根据QB/T1768-2003的方法，测定活性炭-4A型分子筛复合材料的Ca2+交换量为：285～310mgCaCO3/g干基。

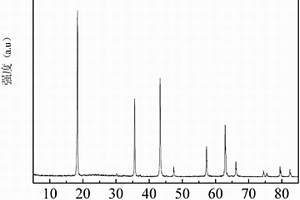

掺镧钛酸锂复合材料及制备方法和应用 946

 0

本发明涉及一种掺镧钛酸锂复合材料及制备方法和应用。一种掺镧钛酸锂复合材料，其特征在于，所述钛酸锂复合材料的分子式为Li4-xLaxTi5O12/C，其中0＜x≤0.04。本发明还提供一种掺镧钛酸锂复合材料的制备方法和应用。本发明与现有钛酸锂的制备方法相比降低了反应温度、缩短了反应时间；并具有制备工艺简单，制备周期短，适合工业化批量生产，原料廉价易得，产物性能优良等特点。并且该方法制得的掺镧的尖晶石型钛酸锂复合材料具有优良的充放电、循环及高倍率性能。

半芳香族聚酰胺盐/有机化蒙脱土纳米复合材料及其制备方法 1397

 0

本发明属于高分子/蒙脱土纳米复合材料技术领域，公开了一种半芳香族聚酰胺盐/有机化蒙脱土纳米复合材料及其制备方法。该复合材料由包含以下重量份的组分制成：有机化蒙脱土0.5～50份，半芳香族聚酰胺盐80～120份，抗氧化剂0.1～5份，添加剂0～5份，催化剂1～5份和分散介质80～180份。本发明还公开了半芳香族聚酰胺盐/有机化蒙脱土纳米复合材料的制备方法。本发明采用离子交换剂对蒙脱土进行表面改性，使离子能够与硅酸盐层中的负离子结合形成价键，而另一个基体能够与半芳香族聚酰胺盐中端基反应；分子链与有机修饰后的蒙脱土反应可以得到强度更高，热稳定性更好的纳米复合材料。

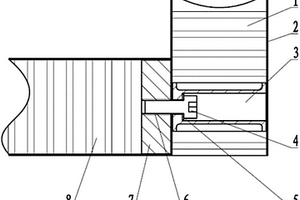

防静电的金属蜂窝芯复合材料箱体结构 1148

 0

本实用新型公开了一种防静电的金属蜂窝芯复合材料箱体结构，金属蜂窝芯复合材料单板采用了防静电结构后，通过在已实现电导通的复合材料单板之间采用金属螺钉连接，打磨掉阻止导通的氧化膜或环氧胶，实现防静电的金属蜂窝芯复合材料箱体结构。本实用新型的优点在于它解决了金属蜂窝芯复合材料箱体的绝缘问题，减轻了卫星表面和内部的静电防护压力。

介孔二氧化硅复合材料结合质谱鉴定肽段的方法 1065

 0

本发明提出了一种介孔二氧化硅复合材料结合质谱鉴定肽段的方法，将磁性微球四氧化三铁表面包覆全氟烷基修饰的介孔二氧化硅复合材料用于全氟烷基衍生的肽段的基质辅助激光解吸电离-飞行时间质谱分析。该材料对于氟相衍生的磷酸化肽显示出超强的亲和作用，同时在水溶液中保持了良好的分散性。该材料所具有的四氧化三铁磁性内核简化了富集分离的过程。基于该磁性微球表面包覆全氟烷基修饰的介孔二氧化硅复合材料的固相微萃取方法取得了对于非磷酸化肽的选择性富集，并被能够成功应用于人体血清中的内源性磷酸化肽的富集。

纳米碳化硅/P型硅锗合金基热电复合材料及其制备方法 1395

 0

本发明涉及一种纳米碳化硅/P型硅锗合金基热电复合材料及其制备方法，所述热电复合材料由P型硅锗合金和均匀分散在P型硅锗合金的晶界上和/或晶粒内部的纳米碳化硅颗粒两相组成，所述P型硅锗合金化学式为Si80Ge20Bx，其中x的取值范围为0.2 ≤ x ≤ 2.0，所述纳米碳化硅颗粒的体积百分含量为P型硅锗合金的0.3～2.0%。本发明采用上述方法将纳米碳化硅与P型硅锗合金进行复合，制备的热电复合材料在保持功率因子变化不大的前提下，可显著降低材料的晶格热导率，进而在整个温区范围内提高材料的热电性能。此外，本发明提供的制备方法简单、快速、原料利用率高，具有良好的产业化前景。
