四川有色金属功能材料技术理论与应用

负载锌银铜的活性炭复合材料及其制备方法和应用 1332

 0

本发明公开了一种负载锌银铜的活性炭复合材料及其制备方法和应用，属于无机功能材料技术领域。复合材料包括多孔活性炭基底以及负载于多孔活性炭基底孔隙中的活性成分；活性成分为锌、银、铜三者氧化物的混合物。制备时，先将锌盐、银盐和铜盐配制成溶液，再将铜盐溶液、银盐溶液和锌盐溶液喷施到多孔活性炭基底上，随后喷洒碱液并搅拌，再热处理、水洗，即得。本发明所制备得到的活性炭复合材料，不仅具有良好的吸附性能，并且在其孔隙中负载有锌银铜，这三种物质对有害微生物能够起到良好的灭杀作用，负载锌银铜后的活性炭可以用于制备抗菌缓释材料、污水处理材料或净水滤芯。

基于液相外延法生长铁氧体单晶厚膜的高温退火方法 720

 0

本发明公开了一种基于液相外延法生长铁氧体单晶厚膜的高温退火方法，属于磁性功能材料技术领域，该方法包括：以GGG或SGGG为衬底，采用液相外延法制备百微米级铁氧体单晶厚膜，在惰性气体、氧气混合气氛下进行阶梯式升降温退火处理，再经酸煮、清洗得到表面光滑平整的铁氧体单晶厚膜；经本发明退火处理的单晶厚膜厚，介电损耗、铁磁共振线宽、光损耗降低，累积应力得以释放，使单晶膜质量得以显著提升。

软骨靶向两性离子聚合物及其制备方法和应用 967

 0

本发明属于高分子功能材料领域，具体涉及到一种软骨靶向两性离子聚合物及其制备方法和应用，首先，合成甲基丙烯酰氯改性N‑羟基琥珀酰亚胺单体，用于实现高效化学接枝软骨靶向肽；其次，通过无规共聚或RAFT聚合得到软骨靶向两性离子聚合物。这种聚合物能够靶向到软骨表面，增强关节软骨的润滑性能，避免其运动过程中的磨损，另外，由两性离子单元提供的“抗污”性能可以抵御降解酶对于软骨基质的损害，进而实现软管保护。这种软骨靶向两性离子聚合物在骨组织工程中有着广泛的应用前景。

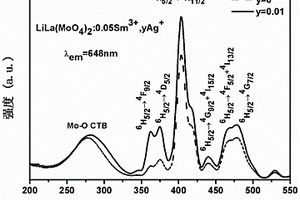

钼酸盐基红色荧光粉及其制备方法和应用 828

 0

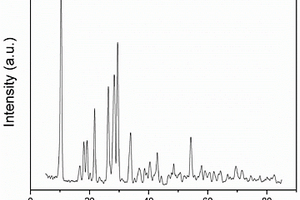

本发明涉及一种钼酸盐基红色荧光粉及其制备方法和应用，属于稀土功能材料技术领域。本发明是一种具有发光性能的稀土发光材料，其化学式为：LiLa(MoO₄)₂:xSm³⁺,yAg⁺；其中，1％≤x≤9％，0.5％≤y≤6％。本发明制得的钼酸盐基红色荧光粉具有优良的发光性能，使用Sm³⁺、Ag⁺两种离子共掺，使得该产品成为一种白光LED用红色荧光粉，发光性能明显增强。

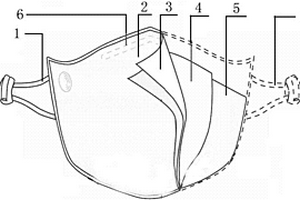

主动抗菌型生物防护口罩及其抗菌剂材料的合成工艺 945

 0

本发明公开了一种主动抗菌型生物防护口罩及其抗菌剂材料的合成工艺，所述生物防护口罩具备粉尘过滤和主动抗菌双重功能。该防护口罩的结构构置由外侧(内侧)全棉布纺层、次外层活性炭过滤层、中间层主动抗菌剂层等三层结构构成。其特点是通过配置不同功能层内的材料，包括次外层为活性炭粉尘过滤层，具有粉尘过滤功能；中间层为主动抗菌功能层，其中的银离子掺杂多孔磷酸钙陶瓷抗菌剂具有主动抗菌功能，赋予生物防护口罩兼具粉尘过滤和主动抗菌双重功能。本发明的主动抗菌型生物防护口罩具有粉尘防护效果好，抗菌功能材料颗粒均匀、粒径分布窄、广谱抗菌、高效、无毒、抗结核病菌效果突出等特点。

制备α-Si3N4晶须的方法 1280

 0

本发明涉及一种制备氮化硅(阿耳法-氮化硅)晶须的方法,采用适当粒度的氧化硅粉末为原材料,在一定压力的氮气氛下,在石墨容器内经1200℃～1600℃之间直接反应生成晶体结构完整的,表面质量优良的单晶阿耳法-氮化硅晶须。所得制品可应用于各种复合材料的增强、增韧,以及特殊用途的功能材料。

离子聚合物及其制备方法以及应用 1189

 0

本发明提供一种离子聚合物及其制备方法以及应用，将不同的稀土离子液体以不同的摩尔比与聚乙烯基吡咯烷酮在温和的条件下反应，得到一系列具有细微颗粒物吸附特性的新型功能材料。该类材料不仅具有稀土离子液体热稳定性和相态稳定性高等特点，同时还具有细微颗粒物吸附率高，吸附性能持久，以及可再生等特点，使得该材料能在各种不同的领域得到应用。最重要的是该方法制备工艺简单，原料易得，成本低廉，且不使用有机溶剂，原料利用率高，绿色环保，能适用于大规模工业生产。

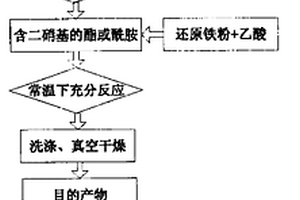

光敏性二胺及其制备方法 1020

 0

一种光敏性二胺及其制备方法,属于材料技术领域中的感光性小分子功能材料,可用于合成光刻胶重要组分的光敏聚酰亚胺(PSPI)材料。所述光敏性二胺主要成分的化学结构式为(见图),其中A为含芳香环的基团,Y为含“烷基取代的丙烯酰基、丙烯酸酯或烯丙基”的酯基、取代酰胺基、或醚基。所述光敏性二胺的制备方法是以含二硝基的酰氯与不饱和醇或不饱和胺反应生成相应的酯或酰胺,然后用还原铁粉对含光敏基团的二硝基化合物进行还原后得到。本发明的光敏性二胺具有较高密度的光敏活性基团,同时这些光敏基团均能与曝光波长相匹配,使得感光灵敏度得到大幅度提高,可用于制备高光敏性和分辨率性能的光敏聚酰亚胺材料。所述制备方法简单、容易控制。

无氟单晶TiO2纳米薄膜的制备方法 1168

 0

一种无氟单晶TiO2纳米薄膜的制备方法，属于功能材料技术领域。采用无定形态的TiO2纳米管阵列薄膜为前驱物，首先将前驱物置于氟化铵水溶液中浸泡处理以初始化前驱物中所含氟离子浓度；然后将前驱物置于封闭容器中煅烧处理，使得前驱物在氟离子的催化作用和高温作用下坍塌并转变为表面含氟、且(001)暴露的TiO2纳米颗粒；最后经高温脱氟处理，得到无氟单晶TiO2纳米薄膜。本发明所制备的TiO2纳米薄膜具有更高的光催化性能和光电转换性能，在太阳能光伏器件、光分解水和光催化等方面有着广泛的应用前景。本发明采用两步或多步后期热处理组合工艺，具有可控性高、重复性好、生产效率高、合成成本低而且和可大规模制造等优点。

具有良好非晶形成能力的Gd-Co-Al大块金属玻璃其制备方法 1012

 0

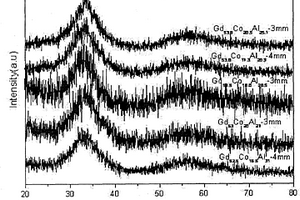

本发明提供一种具有良好非晶形成能力的稀土钆基大块金属玻璃及其制备方法,属于金属材料科学与技术领域。本发明钆基大块金属玻璃包含组分及其原子百分比为:52.5～53.8%钆、16.5～20.5%钴、25.7～31.0%铝。本发明还提供了钆基大块金属玻璃的制备方法,具体为:将金属钆、钴、铝按规定原子百分比配料,通过电弧熔炼的方法直至合金熔化均匀,获得Gd-Co-Al的母合金铸锭,然后采用铜模吸铸法获得最大直径为4毫米的大块金属玻璃。本发明提供的钆基大块金属玻璃,具有很高的非晶形成能力和热稳定性,在磁致冷功能材料及结构材料方面有广阔的应用前景。

环保的偏钛酸净化脱硫除铁的方法 844

 0

本发明公开了一种环保的偏钛酸净化脱硫除铁的方法，通过将偏钛酸在碱性溶液中洗涤并过滤后，偏钛酸滤饼中铁降到30ppm以下，硫含量低于0.5％,洗涤滤液经沉淀分离杂质后返回偏钛酸的净化过程进行循环。整个净化过程无废液排放，所需试剂价易得，分离杂质形成的沉淀大部分可作为有用产品销售。净化后的偏钛酸可直接供高端含钛功能材料的制备作原料，应用前景较广。

高介电复合材料及其制备方法 669

 0

本发明涉及一种高介电复合材料，属于功能材料技术领域。本发明提供的一种高介电复合材料，通过真空抽滤作用制备由氧化石墨烯膜和钛酸钡膜组成的“三明治”结构薄膜，由氧化石墨烯膜和钛酸钡膜组成的“三明治”结构薄膜内部先形成电容结构，然后浇筑聚苯醚树脂包裹住由氧化石墨烯膜和钛酸钡膜组成的“三明治”结构薄膜，再在其上下面覆盖铜箔，经过热压和加热挥发溶剂得到聚苯醚基复合材料，从而实现由氧化石墨烯膜和钛酸钡膜组成的“三明治”结构薄膜与聚苯醚的复合，得到高介电、低损耗的聚苯醚基复合材料。本发明公开的聚苯醚基复合材料可用于印制电路埋置电容器件，表现出高介电常数、低损耗的优点，制备方法简单高效。

制备锆钛酸铅压电气凝胶的溶胶-溶剂热法 1082

 0

一种制备锆钛酸铅压电气凝胶的溶胶‑溶剂热法，属于功能材料技术领域。首先，本发明提供了一种不使用减压蒸馏装置而使用乙酰丙酮改性从而制得均匀透明的、常温常压下极难凝胶的稳定溶胶。其次，通过外加压力和升温使得常温常压环境下极难凝胶的溶胶在短时间内形成均匀半透明稳定的凝胶。再次，经过超临界干燥高效快速省材地制备出高质量PZT气凝胶。最后，通过对超临界干燥制备的PZT非晶气凝胶进行退火获得高强度的PZT晶化气凝胶。

耐高温的磁性材料 700

 0

本发明涉及耐高温的磁性材料，属于功能材料领域。本发明解决的技术问题是提供了一种低成本的磁性材料，该材料在高温条件下依旧具有较好的磁性。本发明磁性材料，由以下原子百分比的组分组成：Nd：5～15at％；Nb：1～5at％；Co：1～5at％；Si：9～15at％；B：11～13at％；V：0.5～1at％；Cu：1～5at％；其余为铁。本发明磁性材料，加入了少量的Nd和Nb，在大量降低Co用量的同时，保证了材料具有高的居里温度，在高温条件下使用也具有较高的磁导率，降低了磁性材料的成本。

3D打印机及其打印工艺 1127

 0

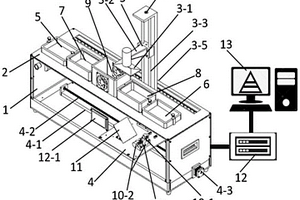

本发明属于3D打印设备技术领域，提出了一种3D打印机，其中包括机体外壳和机体上平面；机体上平面上设置有盒组，盒组的上方设置有Z轴3D打印平台，盒组的下方设置有安装在机体外壳上的X轴工艺切换平台；X轴工艺切换平台安装有用于激光扫描区域变化的两轴激光振镜系统；还包括控制系统，用于实现Z轴3D打印平台的运动控制、X轴工艺切换平台的运动控制、两轴激光振镜系统的转向控制；还包括数字模型处理系统，用于识别模型文件并转换为打印机可以识别的代码文件。本发明，通过X轴工艺切换平台实现对于不同功能材料的高精度成型，并且工艺简单、成型效率高以及可实现任意复杂形状的多材料嵌套式模型的3D打印制造。

表面带正电的水溶性超顺磁性四氧化三铁微球的制备方法 929

 0

本发明公开了一种表面带正电的水溶性超顺磁性四氧化三铁微球的制备方法，属于纳米功能材料制备技术领域，主要包括以下步骤：步骤(1)：将三价铁盐与二价铁盐溶解于溶剂中得到混合铁盐溶液；步骤(2)：将阳离子季铵盐加入步骤(1)所得的混合铁盐溶液中得到前驱体溶液；步骤(3)：将阳离子季铵盐加入碱性溶液中得到混合溶液A；步骤(4)：将步骤(2)所得的前驱体溶液转移至反应容器中，然后滴加步骤(3)所得的混合溶液A至反应容器中，于50‑80℃温度下反应30‑60分钟，制得超顺磁性四氧化三铁微球。本发明可有效解决现有制备方法中存在表面缺乏正电荷、胶体稳定性差、粒子尺寸不均一且不可控和水溶性差的问题。

适用于3D打印的功能墨水及其制备方法 845

 0

本发明公开了一种适用于3D打印的功能墨水及其制备方法。该墨水包括以下重量份的组分：高分子调节剂0.5～1.5份、导电材料1～5份、交联剂0.1～0.5份、催化剂0.1～0.5份，以及溶剂10～80份。本发明制备得到的功能墨水在室温下具有自修复功能，可消除打印层间界面电阻，提高层间力学强度，且具有优良的导电性和多种电、磁、电化学性能，可广泛用于储能、电磁屏蔽、应力传感等功能材料和器件领域。

水凝胶退热敷料及其制备方法 703

 0

本发明提供了一种水凝胶退热敷料及其制备方法，涉及高分子功能材料技术领域。质量百分数为8％～12％的聚谷氨酸，质量百分数为4％～6％的赖氨酸，质量百分数为71％～81％的蒸馏水，质量百分数为4％～6％的1‑(3‑二甲氨基丙基)‑3‑乙基碳二亚胺盐酸盐，质量百分数为3％～5％的N‑羟基琥珀酰亚胺。制备方法，采用如下的步骤:在室温下将质量百分数为8％～12％的聚谷氨酸和质量百分数4％～6％的赖氨酸溶入质量百分数的71％～81％蒸馏水中，在搅拌机中经100～200r/min转速搅拌均匀，形成均相体系；然后加入质量百分数为4％～6％的1‑(3‑二甲氨基丙基)‑3‑乙基碳二亚胺盐酸盐，质量百分数为3％～5％的N‑羟基琥珀酰亚胺，以500～800r/min的转速快速搅拌，待均匀后，停止搅拌。用于人体退热。

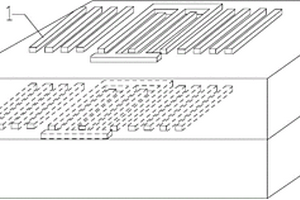

双敏感源声表面波传感器 798

 0

一种双敏感源的声表面波传感器，属于电子功能材料与器件技术领域。该传感器包括衬底基片，所述衬底基片为LGS衬底基片，衬底基片上设置有界面谐振器及AlN薄膜层，AlN薄膜层完全覆盖界面谐振器，AlN薄膜层上设置有表面谐振器，且表面谐振器在竖直方向的投影与界面谐振器的竖直投影重合，所述界面谐振器与表面谐振器皆为声表面波谐振器，声表面波谐振器中的金属薄膜电极的材质为耐高温金属。器件结构简单，能够同时对应力及温度进行有效监测，由于材质为LGS、AlN及耐高温金属，因而可适用于高温复杂环境，无源无线，稳定性强。本发明适用于对应力和温度同时进行监测。

纳米银包铝的复合粉及制备方法 1126

 0

本发明提供了一种纳米银包铝复合粉的制备方法，利用铝粉表面活性高的特点，将其悬浮在底液中作为非均相成核的晶核，促使反应液中被还原剂还原出来的纳米银粒子包覆在铝粉表面，形成包覆结构完整的复合粉。本发明所制备的纳米银包铝复合粉，包覆结构完整且可控，导电性好，并具有抗菌性能和良好的金属光泽，可作为导电填料用于电子行业的导电复合材料，也可作为颜填料添加到金属漆、涂料或高分子聚合物基材中制备性能优异的功能材料。

有机气体传感器及其制备方法 922

 0

本发明公开了一种有机气体传感器及其结构,包括基板、第一电极、介质层、敏感薄膜层、第二电极和第三电极,器件中的介质层使用有机功能材料,根据器件结构中各薄膜层和电极位置的不同,器件可以分为顶部接触式和底部接触式两种。本发明采用新型结构提高了气体传感器的集成度、响应速度和响应精度,并且优化了一般气体传感器的制作工艺,降低了工艺要求,提高其性能,大幅降低气体传感器的制备成本及提高设备的可靠性。

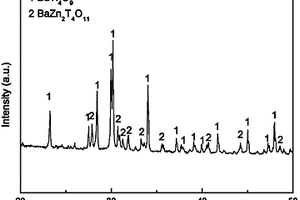

复合BZT微波陶瓷介质材料及其制备方法 1043

 0

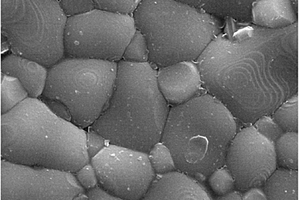

一种复合BZT微波陶瓷介质材料及其制备方法，属电子信息功能材料与器件领域。材料包含摩尔比为BaTi4O9∶BaZn2Ti4O11＝(1-x)∶x(x∈[0.05，0.75])的两种晶相结构，同时添加0.0～2.0％的MnO2、0.0～1.5％的Nd2O3和0.0～3.0％的CuO。本发明将分别具有正、负频率温度系数的BaTi4O9陶瓷和BaZn2Ti4O11陶瓷相复合，并添加MnO2、Nd2O3和的CuO，获得了介电常数适中、品质因数较高、频率温度系数在零附近连续可调且能中温烧结的复合BZT微波陶瓷介质材料，适于制作谐振器、滤波器、基板以及天线等微波通信元器件。制备时采用传统固相法，一次合成BaTi4O9+BaZn2Ti4O11复相结构，具有工艺优化、节能、环保的特点。

水系MXene纳米纤维素基功能墨水及其制备方法与应用方法 1000

 0

本发明涉及一种水系MXene纳米纤维素基功能墨水及其制备方法与应用方法，属于复合功能材料技术领域，一种水系MXene纳米纤维素基功能墨水包括MXene纳米片、纳米纤维素和助剂，MXene纳米片、纳米纤维素、助剂的质量比为10～90：10～90：0～10；水系MXene纳米纤维素基功能墨水应用方法为将功能墨水制备为复合薄膜。本申请具有较佳的机械强度、电导性和电磁屏蔽性能。

低温烧结低介电常数微波陶瓷材料及其制备方法 754

 0

本发明公开了一种低温烧结低介电常数微波陶瓷材料及其制备方法，属于信息功能材料技术领域。所述低温烧结低介电常数微波陶瓷材料原料组分按质量百分比为：2MgO‑2Al₂O₃‑5SiO₂75‑95％，SiO₂1‑8％，Yb₂O₃1‑8％，Ca₂(OH)₂CO₃3‑15％；所述制备方法包括配料、预烧混合、造粒成型、排胶、烧结等工艺；本发明通过添加烧结助剂和活性剂来调控微波陶瓷的烧结温度，同时使陶瓷材料具有低的介电常数、较小的温度频率漂移系数，制备工艺简单，制备成本低，具有很强的实用性。

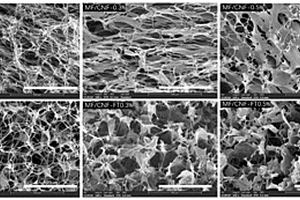

具有分级多孔结构的复合泡沫及其制备方法和用途 1219

 0

本发明提供了一种具有分级多孔结构的复合泡沫及其制备方法和用途，属于功能材料领域。该复合泡沫的制备方法包括如下步骤：将三聚氰胺泡沫浸泡于聚合物溶液中，然后超声，循环冷冻，干燥，即得；所述聚合物为分子间能形成氢键的聚合物。本发明利用循环冷冻的方法制备得到具有多孔结构的三聚氰胺复合泡沫，该多孔结构具有互相连接、孔径大小不一、且包含较多小尺寸孔的特点，形成了分级多孔结构，能够显著提高三聚氰胺泡沫的吸声性能，特别是大幅度提高低频吸声效果。本发明复合泡沫可作为吸声材料，应用于噪声污染的防治，无线电波、雷达、微波等的吸收和屏蔽，声呐隐身、水下通信等领域，具有良好的应用前景。

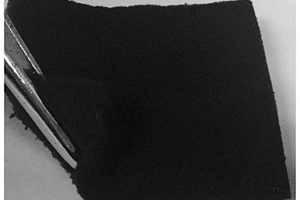

油水乳液分离用碳泡沫膜材料、制备方法和应用 1059

 0

本发明公开了一种油水乳液分离用碳泡沫膜材料、制备方法和应用，属于环境功能材料制备与应用技术领域，该膜材料是将密胺海绵热处理，吸水压缩后得到的；该膜材料是一种自支撑的柔性膜，能够弯曲与折叠，力学强度高，适用于油水混合物和油水乳液的分离，具有分离速度快，稳定性好，能够循环使用等优势；本发明采用简单、绿色的合成方法，制备得到油水乳液分离用碳泡沫膜材料，所采用的原料价格低廉易得，制备工艺简单，操作简便，制备周期短，可实现工业化生产，具有很好的应用价值和市场前景。

氮气和氢气混合等离子体处理石墨粉末的方法 1066

 0

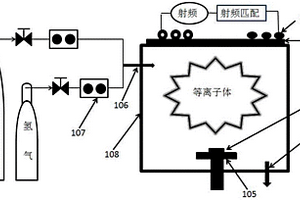

一种采用氮气和氢气混合等离子体处理石墨粉末的方法，属于功能材料制备技术领域。本发明采用氮气和氢气混合等离子体处理石墨粉末，综合了氢的刻蚀作用和氮的掺杂作用，使得石墨粉末的电化学性能得到较大的提升，改性后的石墨粉末应用于锂离子电池负极材料中，比容量大大提升，阻抗有明显改善；且相较于传统的CVD法碳包覆、高温煅烧掺杂等改性方法，本发明方法简单，成本低，所需温度较低，不易引入杂质，绿色环保，可广泛应用于石墨粉末的改性处理中。

微波陶瓷介质材料及其制备方法 1094

 0

一种微波陶瓷介质材料及其制备方法，属于电子信息功能材料技术领域。包含主晶相结构和改性添加剂；所述主晶相结构为(1-x)MgTiO3-xMg2SiO4-yCaTiO3，其中0≤x≤0.8，0.05≤y≤0.07；所述改性添加剂包括MnCO3、Co2O3、CeO2和Nb2O5，所述改性添加剂质量分数占整个微波介质陶瓷总质量的0.5%～3%。本发明采用传统固相烧结方法，具有简单、易控、环保和成本低廉的特点；所得材料具有较高Qf值65000～85000GHz之间，相对介电常数εr在10-22之间，谐振频率温度系数在±10ppm/℃以内。

具有三谐振吸收峰的太赫兹波段超颖材料 720

 0

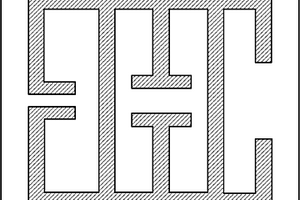

一种具有三谐振吸收峰的太赫兹波段超颖材料，属于电磁功能材料技术领域。包括衬底基片和衬底基片表面周期性排列的金属谐振单元；金属谐振单元包括中间由两个相同的单开口金属环相向连接而成的电开口环共振器，还包括两个与电开口环共振器两侧长边背向连接的单开口金属环。金属谐振单元中，中心电开口环共振器是一个对称封闭结构的谐振器，两侧开口环为非对称开放结构的谐振器，以此来实现三谐振结构。本发明所提供的太赫兹波段三谐振吸收峰超颖材料在太赫兹波段具有三个非常明显的吸收峰，且三个谐振峰之间区分明显。本发明可利用微电子加工工艺进行加工、价格低廉，在太赫兹波段通信领域(包括开关、调制解调器、滤波器等方面)具有很大的潜在应用价值。

低损耗低aFMnZn铁氧体材料 986

 0

低损耗低aFMnZn铁氧体材料,它涉及电子组件用金属功能材料领域。它的配方比为:氧化铁:53±1mol%、氧化锰:34±1mol%、氧化锌:12±1mol%、二氧化钛:0.10-0.20wt%、氧化钴:0.10-0.20wt%、碳酸钙:0.05-0.10wt%、二氧化硅:0.05-0.10wt%、五氧化二钒:0.05-0.10wt%;它的制备工艺流程为:配方设计→称量→混料→预烧→二磨→造粒→成型→烧结→检测;本发明能解决该材料的国产化,降低成本,提高现有材料的性能指标,降低损耗,降低温度系数。
