四川有色金属功能材料技术理论与应用

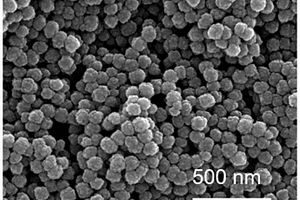

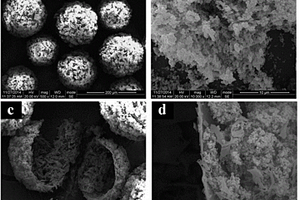

相变材料超疏水微胶囊及其制备方法 1198

 0

一种相变材料超疏水微胶囊及其制备方法，属于功能材料制备技术领域。包括囊芯和外表面带微纳米多级结构的囊壳，按质量百分比计算，囊芯的含量为60～90wt％，外表面带微纳米多级结构的囊壳的含量为10～40wt％；所述微胶囊平均直径为10～1000μm，囊壳平均厚度为100～500nm，囊壳外表面粒子平均直径为150～650nm。本发明得到的相变材料超疏水微胶囊具有结构可控、芯材含量高、超疏水性强、热稳定性好等优点；且微胶囊的制备工艺简单、对环境友好、操作方便、适用范围广、原料廉价易得，易于实现工业化大规模生产和应用。

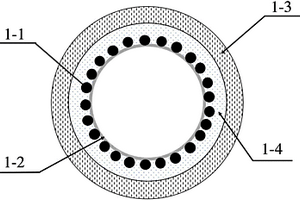

复合电致变色材料及其制备方法 656

 0

本发明涉及一种复合电致变色材料及其制备方法，属于功能材料制备技术领域。本发明的复合电致变色材料基于核壳结构，为双层空心球形结构，外径30～200μm，壁厚5～20μm；外层为高分子电致变色材料；内层为含有无机电致变色材料的高分子非电致变色材料，壁厚2～10μm；无机电致变色材料的整体包覆率为2～15％。采用乳液聚合的方法制备，简单、高效。本发明材料的空心结构很好的增加了无机和有机电致变色材料的比表面积，相比实心结构减少了电致变色材料的用量；内层高分子非电致变色材料，很好的固定了无机电致变色粉末，提高了稳定性；导电性的苯胺、噻吩高分子电致变色材料的使用有效的减少了电阻。

基于聚偏氟乙烯和石墨烯的复合介质薄膜材料及制备方法 1081

 0

基于聚偏氟乙烯和石墨烯的复合介质薄膜材料及其制备方法，属于电子功能材料技术领域。所述复合介质薄膜由聚偏氟乙烯和石墨烯复合而成；其中石墨烯的质量百分比含量为复合介质薄膜质量的0.5%到3%。制备时，首先配制聚偏氟乙烯粉末的有机溶液（体系A）；然后往体系A中加入石墨烯粉末，得到体系B；再采用超声雾化工艺，将体系B喷涂于衬底表面；最后将喷涂于衬底表面的体系B烘干，得到基于聚偏氟乙烯和石墨烯的复合介质薄膜材料。本发明在聚偏氟乙烯薄膜中掺入接近但不超过逾渗阈值的石墨烯，得到高出纯聚偏氟乙烯薄膜材料介电常数100%以上的复合介质薄膜材料，且保持了原有的柔韧性和易加工性；其制备方法简单、易控，成本低廉。

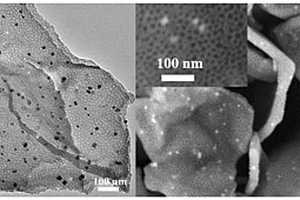

石墨烯包覆二氧化锰的复合电极材料及其制备方法 775

 0

一种石墨烯包覆二氧化锰的复合电极材料及其制备方法，属电子功能材料技术领域。包括纳米二氧化锰颗粒和包覆纳米二氧化锰颗粒的石墨烯，其中石墨烯与纳米二氧化锰颗粒的质量比为1:(1.25~10)范。先分别制备纳米二氧化锰颗粒和氧化石墨，然后将纳米二氧化锰颗粒和氧化石墨混合超声分散，得到氧化石墨烯包覆二氧化锰的分散液，最后还原氧化石墨烯，得到石墨烯包覆二氧化锰的复合电极材料。本发明用石墨烯包覆二氧化锰，可增加电极材料颗粒的导电性和循环稳定性；同时，二氧化锰颗粒的存在也有效地防止了石墨烯的团聚，显著增加了超级电容器电极材料的比容量。本发明工艺简单、易于控制反应产物、纯度高，所制备的复合电极材料适用于制作超级电容电极片。

二元共掺BST微纳粉体的制备方法 675

 0

本发明针对常规Sol-gel法制备BST粉体存在杂相,导致其介电性能较差的技术问题,提供了一种二元共掺BST微纳粉体的制备方法,属于功能材料技术领域。本发明对BST进行二元共掺并在BST溶胶的制备过程中添加柠檬酸,使二元共掺BST溶胶在形成凝胶的过程中稳定性、均一性得到大幅度提高,从而获得纯度更高的凝胶,经过烧结后获不含杂相的BST微纳粉体,使其介电性能大幅度提高(介电常数介于150～1200,调谐率介于20～65%,介电损耗介于0.0003～0.006,介温系数介于0.0002～0.001/K),能够实现在微波调谐器件中的应用,且方法方便、快捷、廉价、高效。

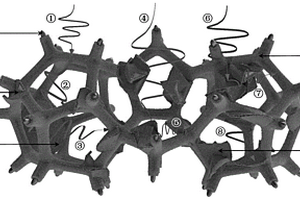

基于MXene的太赫兹波宽带超强吸收泡沫 1077

 0

一种基于MXene的太赫兹波宽带超强吸收泡沫，属于电磁功能材料技术领域。包括聚合物多孔泡沫，以及附着于聚合物多孔泡沫之上的MXene纳米片，其中，MXene纳米片以包覆形态、成膜形态和悬挂形态附着于多孔聚合物泡沫上，多孔聚合物泡沫的平均孔径≥500μm，多孔聚合物泡沫的厚度≤10mm，MXene纳米片填充质量小于吸收泡沫质量的50％。本发明利用MXene二维纳米片的超高导电性和在水溶液中的高分散性，通过与表面功能化的聚合物多孔泡沫复合，形成了兼顾大孔径和大吸收面积的三维网络结构，实现了0.3～1.65THz范围内高达99.99％以上的超高吸收率和低至0.00003％的极低反射率。

极性聚合物掺杂纳米粒子和包含其的复合吸波材料的制备方法 1035

 0

本发明公开了一种极性聚合物掺杂纳米粒子，由极性聚合物前驱体与无机氯化铁盐质量比为(0.08‑0.39)：2.7制成；所述极性聚合物前驱体由2,5‑二羟基苯磺酸钾、2‑[双(4‑羟苯基)甲基]苯甲酸、2,6‑二氟苯甲腈、无水碳酸钾制成。本发明中的极性聚合物掺杂能够改善纳米磁性材料的电磁吸收性能；得到的极性聚合物掺杂纳米粒子可直接与其它功能材料复合进一步提高电磁波吸收性能。

利用废玻璃生产超疏水防污自洁材料及其制备方法 1006

 0

本发明提供一种利用废玻璃生产超疏水防污自洁材料及其制备方法，涉及环境功能材料制备技术，具体涉及一种利用废玻璃生产超疏水防污自洁材料。该利用废玻璃生产超疏水防污自洁材料的原料按重量份计为：再生纳米玻璃粉800～850kg、乙醇3000～3500kg、硬脂酸150～200kg。先将废玻璃进行清洗，烘干后加入粉碎机进行粉碎成300目左右的细粉；进入研磨机研磨成为100‑300纳米的玻璃超细粉；在1号反应釜中，先加入水，边搅拌边加入浓硫酸，最后加入纳米玻璃粉，常温反应1小时后过滤出水分及灰分(酸水沉淀清澈后抽出补加一定量硫酸循环使用)；在2号反应釜中，先加入乙醇和硬脂酸，边搅拌便加入酸洗纳米玻璃粉，升温到60～65℃反应3小时，过滤出乙醇(可循环使用)后，在120℃左右进行固化、烘干5小时，得透明改性超疏水防污自洁玻璃纳米材料。

具有双荧光发射的线粒体荧光探针及其制备方法和应用 935

 0

本发明公开了一类线粒体荧光探针及其制备方法和应用，属于功能材料领域。所述线粒体荧光探针具有双重荧光发射功能，是一种季膦盐类化合物，其结构式如式I所示。式I中R为烷基或芳基，阴离子X为卤素离子。本发明中所述的荧光探针具有非常高效的线粒体特异性识别能力，荧光探针分子在不同光的激发下呈现出双重荧光发射现象，从而实现了线粒体精准的双重荧光标记。本发明中所述的荧光探针分子还具有优异的光稳定性，受线粒体表面电荷改变的影响较小，能够实现活细胞中线粒体分布和形态实时视踪。此外，本发明提供的系列线粒体荧光探针具有水溶性好、合成路线简捷、后处理简单、可以批量生产、成本较低等优势，表现出广阔的市场前景。

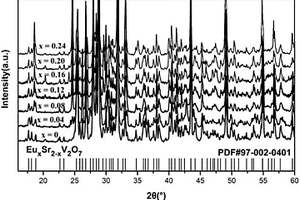

紫外激发白光的LED用荧光粉及其制备方法 858

 0

一种紫外激发白光的LED用荧光粉及其制备方法，属于功能材料技术领域。所述紫外激发白光的LED用荧光粉为一种掺Eu3+离子的Sr2V2O7粉体材料，其晶向结构为三斜晶向，其分子式可表示为EuxSr2-xV2O7，其中0

高导热高膨胀低温共烧陶瓷材料及其制备方法 847

 0

一种高导热高膨胀低温共烧陶瓷材料，属于电子信息功能材料技术领域。所述陶瓷材料包括主基料和添加剂，主基料中各成分占陶瓷材料的质量百分比：MgO:5～10wt％，Li2CO3：25～60wt％，SiO2：35～50wt％，Al2O3:1～10wt％，添加剂中各成分占陶瓷材料的质量百分比：H3BO3:0～5wt％，LiF:1～10wt％，CaO:0～5wt％，ZrO2:0～5wt％。本发明提供的陶瓷材料，烧结温度≤940℃，热导率8.535～11.362W/mK，热膨胀系数～12×10‑6/K，兼具低烧结温度、高导热、高膨胀系数性能。

(Sr,Ca)（Ti,Ga）O3-LaAlO3复合微波介质陶瓷材料及其制备方法 1175

 0

本发明提供一种(Sr,Ca)(Ti,Ga)O3‑LaAlO3复合微波介质陶瓷及制备方法，其化学式为Sr(m‑y)CayTi1‑zGazO3‑xLaAlO3，其中0.98≤m≤1.01，1.0≤x≤1.50，0.01≤y≤0.02；0.001≤z≤0.01。该材料属于电子信息功能材料技术领域。空气中的烧结温度1500℃～1600℃，Q×f值50000～58000GHz，相对介电常数38～45，谐振频率温度系数0±5ppm/℃。本发明采用传统固相陶瓷合成工艺制备，具有原材料便宜、环保和成本低的优点，便于批量生产及应用推广。

溶胀增强机械性能的软骨仿生水凝胶及其制备方法和应用 842

 0

本发明属于高分子功能材料领域，具体涉及到一种溶胀增强机械性能的软骨仿生水凝胶及其制备方法和应用，制得富含磺酸和羧酸基团的阴离子水凝胶，通过阴离子水凝胶的溶胀行为增强Fe³⁺对水凝胶的二次交联。这种水凝胶的溶胀性能可以增加Fe³⁺在水凝胶中的渗透性，以及提供足够的空间实现Fe³⁺与‑COO^‑之间的螯合作用。这种通过软骨仿生设计的水凝胶，具有大孔‑小孔交替结构，在Fe³⁺交联后具有2.88MPa压缩模量。同时，这种水凝胶具有消耗H₂O₂的能力，在这个过程中不仅不会产生·OH，还可以清除H₂O₂自身分解产生的自由基。这种通过溶胀增强力学性能的软骨仿生水凝胶在软骨组织工程中具有广泛的应用前景。

用于锂硫电池的N/S共掺杂多孔碳的制备方法 821

 0

本发明属于无机非金属功能材料技术领域，具体提供一种用于锂硫电池的N/S共掺杂多孔碳的制备方法，采用天然生物质材料(尤其银杏果果肉)作为碳前驱体，来源广泛、成本低廉；采用温和的纳米碳酸钙作为碳化模板，在较低浓度的酸性溶液中即可去除，对环境影响较小；并且，整个制备工艺简单易行，有利于工业化生产。本发明合成得到的杂原子掺杂多孔碳具有较高的石墨化度，均一的孔径分布，较高的比表面积；应用于锂硫电池正极材料，展现了优异的比容量和循环稳定性以及倍率性能，能够有效克服现有锂硫电池硫正极导电性差、充放电过程中活性物质的显著体积膨胀、严重的穿梭效应和多硫化物的溶解等缺陷。

锂电池专用的导电胶黏剂及其制备方法 1002

 0

本发明涉及一种锂电池专用的导电胶黏剂及其制备方法，属于锂电池胶黏剂技术领域。本发明解决的技术问题是提供一种锂电池专用的导电胶黏剂的制备方法。该方法以双酚A环氧树脂为基料，采用双马来酰亚胺通过特定的方法进行改性，得到改性环氧树脂，然后与导热填料、异丙醇锆和烷基钛酸酯，加入稀释剂中，再与固化剂和固化促进剂的混合物按一定的配比共混，得到锂电池专用的导电胶黏剂。该方法简单，成本较低，且得到的导电胶黏剂，加入异丙醇锆和烷基钛酸酯，利用异丙醇锆水解产生氧化锆的特性，氧化锆以极微细和和均匀态与烷基钛酸酯分散为阻隔水的功能材料，从而使导电胶黏剂与水无法直接接触，由此来防止离子溶出，从而提高锂电池的导电性能。

pH敏感聚离子胶束和嵌段聚合物的制备方法 705

 0

本发明属于高分子功能材料领域，具体涉及一种pH敏感聚离子胶束和嵌段聚合物的制备方法，核壳结构的聚离子胶束由pH敏感且末端带有负电荷的嵌段聚合物与带有正电荷的抗菌药物氯己定通过电荷作用制备而成。本发明通过实验证实了所述聚离子胶束的pH敏感性，即该胶束在中性pH环境下能较稳定地存在并将抗菌药物包载于胶束核心处，而在酸性pH环境下迅速崩解并释放抗菌药物氯己定。本发明通过实验证实了所述聚离子胶束能在致龋菌生物膜这种酸性位点处进行崩解释药，体现出良好的抗菌性能。此产品有潜力解决临床使用时抗菌药物氯己定本身所产生的毒副作用，在生物医药领域有着广阔的应用前景。

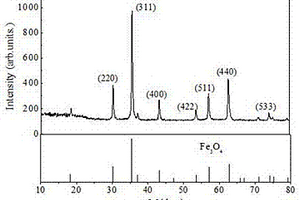

超高饱和磁化强度Fe₃O₄纳米颗粒及其磁性流体的制备方法 971

 0

本发明涉及新型纳米功能材料领域，具体为一种超高饱和磁化强度Fe₃O₄纳米颗粒及其磁性流体的制备方法。该方法具体步骤为：先将称量好的Fe²⁺盐搅拌溶于一定温度的超纯水中，然后迅速加入按质量比配制好的NaNO₃和NaOH水溶液，将反应液长时间静置于某一温度下热处理，促进Fe²⁺氧化、沉淀。调节反应液的pH值，再在搅拌作用下，滴加氟醚酸包覆颗粒，搅拌2h后，将颗粒清洗干燥。最后，将包覆颗粒研磨，在机械搅拌作用下分散到氟醚油中，制备出高饱和磁化强度氟醚油基磁性流体。本发明制备的Fe₃O₄纳米颗粒及其磁性流体，具有超高饱和磁化强度，制备的磁性流体可应用于减振阻尼、密封、润滑等领域。

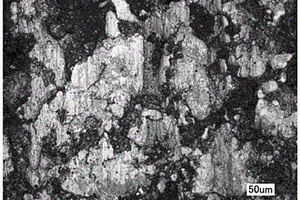

铜基滑板材料的制备方法 883

 0

本发明提供了一种铜基滑板材料的制备方法，属于功能材料制备技术领域。该方法以铜为基体材料，以碳纳米管、钛硅碳作为增强材料，以石墨为自润滑耐磨材料，经湿化学法预处理后化学镀铜。镀铜碳纳米管2.5～90％，镀铜石墨2.5～90％，镀铜钛硅碳2.5～90％，电解铜粉5～90％。将得到的四种原材料的各组分按照配比在球磨机中球磨，达到混合均匀的目的；最后采用真空热压烧结炉在高温高压下，将四种材料的混合热压烧结成有机的整体；再经过一定温度的保温处理，达到结构稳定的目的，使材料兼具高导电性、高润滑性、高耐磨性等性能，最终得到性能优异的铜基滑板材料。主要用于轨道交通设备制造。

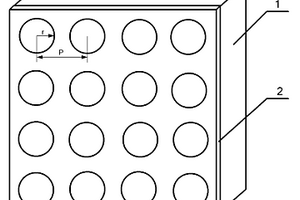

中红外波段透射式亚波长金属光栅 868

 0

一种中红外波段透射式亚波长金属光栅，属于功能材料与器件技术领域。包括硒化锌玻璃衬底和位于硒化锌玻璃衬底表面具有周期性孔洞结构的金属薄膜；所述周期性孔洞结构中，单个孔洞的半径r小于孔洞周期P的二分之一，所述孔洞周期P为1～10微米。本发明利用小于红外波长的亚波长周期性结构，在2.5～25微米的中红外波段实现了红外光的选择性透射，同时屏蔽微波毫米波段电磁波的功能。本发明具有结构简单、易于实现的特点，可应用于需要电磁屏蔽的红外探测器件中。

用于锂金属电池锂负极保护的异质结构材料及制备和应用 757

 0

本发明公开了一种用于锂金属电池负极保护的异质结构材料及制备方法和应用，包括步骤：(1)将钼酸铵溶于含有10mL 65％HNO3的70mL水溶液中；(2)将溶液在200℃下水热反应24小时；(3)将水热制备的MoO3纳米带前驱体在氨气气氛中700～850℃下高温处理6小时。最后可获得异质结构Mo3N2/MoN纳米带粉末；本发明的制备方法原料绿色环保、成本低、反应条件可控、产率高、重复性好、可规模化生产；本发明制备的异质结构Mo3N2/MoN纳米带功能材料具有比表面积大、表面自由能高、亲锂性好、机械强度高等特点，将该材料作为锂金属电池负极的保护层可显著地改善锂金属电池的电化学性能，在高能量密度的储能电池领域具有极高的应用前景。

无乙醇体系下二氧化硅包覆羰基铁粉的方法 718

 0

本发明提供了一种无乙醇体系下二氧化硅包覆羰基铁粉的方法，属于粉末冶金制备磁性功能材料技术领域。该方法在无乙醇体系下，利用氨水催化前驱体正硅酸乙酯水解为二氧化硅，在室温条件下就能实现对羰基铁粉原位二氧化硅的包覆，由于是无乙醇体系，降低了生产成本、简化了生产工艺，且不存在潜在的生产安全风险，适用于工业化大规模生产；本发明方法制备的包覆粉体显著提高了羰基铁粉的耐腐蚀能力和分散性，并且可以按照实际需要通过调整包覆层厚度来调节上述性能。

新型磁性材料 863

 0

本发明涉及新型磁性材料，属于功能材料领域。本发明解决的技术问题是提供了一种低成本的新型磁性材料。本发明磁性材料，由以下原子百分比的组分组成：Nd：2～7at％；Nb：2～7at％；Dy：1～5at％；Si：3～10at％；B：8～12at％；Zn：1～3at％；Ag：1～5at％；其余为铁。本发明磁性材料，加入了少量的Nd、Nb和Dy，在不添加Co的前提下，保证了材料具有高的居里温度，在高温条件下使用也具有较高的磁导率，降低了磁性材料的成本。

稀土金属离子液晶及其制备方法 1000

 0

本发明公开了一类新型的含稀土金属组分的离子液晶以及该类离子液晶的制备方法，特别是涉及一类新型的硝酰稀土金属酸盐阴离子的离子液晶及其制备方法，属于稀土功能材料及其制备技术领域。本发明将对应的咪唑或吡啶硝酸盐与稀土硝酸盐在溶剂中反应，反应后除尽溶剂，即得到稀土金属离子液晶。制得的硝酰稀土金属酸盐阴离子的稀土金属离子液晶是一类具有良好热稳定和耐水性的离子液晶，它们具有离子液晶特性的同时也可以具有稀土元素的优点。制备所需成本低，过程简便，产品纯度高，适合大规模生产应用。

铜包覆电气石复合抗菌填料及其制备工艺 642

 0

本发明涉及一种Cu/电气石复合抗菌功能填料，属功能材料技术领域。该功能填料的主要原料为电气石、可溶性铜盐，其中电气石质量百分比98％-99.9％，可溶性Cu盐质量百分比0.1％-2.0％的；它以1-10微米范围的电气石作为载体，利用电气石的自发极化特性，通过固相法将金属铜离子固定在电气石表面，获得Cu包覆电气石复合抗菌功能填料。该抗菌填料制备设备简单，实现了废物的零排放，具有抗菌性能优异、成本较低、不变色等优点，可应用于涂料、塑料、日化产品、陶瓷等领域。

稀土金属离子液体及其制备方法和用途 1029

 0

本发明涉及一类新型的硝酰稀土金属酸盐阴离子的离子液体以及该类离子液体的制备方法和用途，属于稀土功能材料及其制备技术和应用领域。本发明将稀土金属硝酸盐溶液以1:3的摩尔比加入到对应的咪唑或吡啶硝酸盐离子液体溶液中，反应后除去溶剂，即得到稀土金属离子液体。制得的硝酰稀土金属酸盐阴离子的离子液体是一类稳定性好的稀土金属离子液体，它们具有离子液体特性的同时也可以具有稀土金属的优点，可以具有发光特性和磁性，且所需成本低，制备简便，产品纯度高，适合大规模生产应用，提供了一种简单、高效、绿色的工艺得到高浓度稀土的液体发光材料/液体磁性材料。

微波制备负载型纳米TiO2复合光催化材料的方法 1129

 0

本发明涉及一种微波制备负载型纳米TiO2复合光催化材料的方法，属于纳 米功能材料技术领域。解决的技术问题是寻求制备简单、成本低、效率高的负 载型纳米TiO2复合光催化材料的制备方法。该方法是将非金属矿物经过预处理 作为载体，加入到溶有钛酸四丁酯或硫酸氧钛或工业偏钛酸的有机溶液中，经 微波处理，焙烧制备得到纳米TiO2复合光催化材料。本发明方法简单、成本低， 制备得到的纳米TiO2复合光催化材料光催化效率高。提高了TiO2光催化剂在处 理废水中的实际能力，为逐步走向工业化生产奠定基础。

用于锂硫电池的负载双金属有序介孔碳包覆石墨烯材料制备方法 1015

 0

本发明公开了一种用于锂硫电池的负载双金属有序介孔碳包覆石墨烯材料制备方法，属于多孔功能材料合成领域和锂硫电池正极材料制备技术领域。本发明利用过渡金属前驱体与多巴胺螯合作用，在碱催化作用下，通过简单的微乳液自组装方法和高温焙烧条件下，制备出负载双金属的有序介孔碳包覆石墨烯，将硫粉熔融扩散到其中，得到负载双金属的有序介孔碳包覆石墨烯的锂硫电池正极材料。有序介孔可缓解电池充放电循环过程中单质硫的结构变化和体积膨胀，包覆的石墨烯提高了正极材料的导电性，而且双金属颗粒对多硫化物有着良好的化学吸附作用，能有效抑制其在电解液中的“穿梭效应”，本发明与现有技术相比，具有方法简单高效，安全环保，普适性可大规模推广的优点，具有很好的应用前景。

活性多孔矿物掺杂TiO2复合催化抗菌材料制备及使用方法 763

 0

本发明公开了几种活性多孔矿物掺杂纳米TiO2复合催化抗菌功能材料制备及使用方法，属新材料技术领域。其发明的主要技术关键在于将离子改性多孔矿物的抗菌机理与元素掺杂纳米TiO2的光催化抗菌机理相结合实现协同抗菌，且在制备过程中实现了金属抗菌离子(Ag+、Cu2+、Zn2+、Fe3+中的一种)、稀土离子对多孔矿物改性及对纳米TiO2掺杂的同步复合工艺技术，从而获得具有广谱、长效、安全等特点的复合催化抗菌功能复合材料。采用该方法和技术工艺制备的复合催化抗菌功能产品具有成本低、抗菌长效、广谱、而且协同抗菌性好，材料制备过程简单、可操作性强等优点，可广泛用于抗菌涂料、腻子、织物等行业中。

LED用SrMoO4 : Eu3+红色荧光粉及其制备方法 651

 0

一种LED用SrMoO4:Eu3+红色荧光粉及其制备方法，属于功能材料技术领域。所述LED用SrMoO4:Eu3+红色荧光粉，为一种掺Eu3+离子的SrMoO4粉体材料，其晶向结构为四方晶向，其分子式可表示为Sr1-xEuxMoO4，其中x＝0.01～0.2。本发明采用高温固相反应法制备出了LED用高显色红色荧光粉Sr1-xEuxMoO4(x＝0.01～0.2)。本发明提供的红色荧光粉在近紫外(360nm～425nm)和蓝光(466nm)下都较强的激发(吸收)光谱，与白光LED所用的近紫外、紫外和蓝光芯片匹配较好。同时在低掺杂浓度(x＝0.01)情况下得到相对强度较高的613nm红色光，有效地降低了白光LED用红粉的成本。本发明提供的红色荧光粉具有稳定性好、制备方法简单、易工业化、重复性较好的特点，为白光LED的大面积普及提供了一种可能。

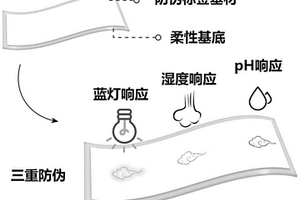

三重防伪材料及其制备方法和用途 1121

 0

本发明提供了一种三重防伪材料及其制备方法和用途，属于先进功能材料技术领域。本发明三重防伪材料是由如下重量配比的原料制备而成：丙烯酸酯类单体1～10份、交联剂1～10份、制孔剂1～10份、光引发剂0.01～1份、pH功能单体1～10份、抗氧化剂0.01～0.5份、催化剂0.01～0.5份。本发明三重防伪材料有三种防伪特性，分别是碱性pH下、蓝光下以及湿度环境下产生防伪标识或图案，且图案可根据实际需求进行高精度，宽尺寸范围加工(＞10μm)。本发明三重防伪材料具有多重防伪功能，用于防伪更加安全，可为以后市场交易提供更安全的保障，具有广阔的应用前景。
