黑龙江大庆有色金属材料制备及加工技术理论与应用

用于发泡的聚丙烯复合材料及其制备方法和应用 1109

 0

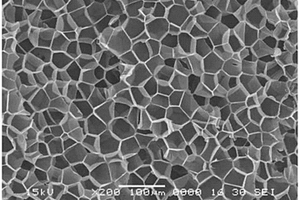

本发明提供了一种用于发泡的聚丙烯复合材料及其制备方法，本发明先将包括气核成核剂、交联分散剂、丁二烯聚合物、聚丙烯和引发剂的混合物在保护气氛下，进行熔融反应，得到复合熔体；再将复合熔体与抗氧剂进行熔融混炼，得到用于发泡的聚丙烯复合材料。本发明还提供了所述聚丙烯复合材料在制备发泡材料中的应用。本发明气核成核剂起到增强刚度和气核分散的作用，并结合丁二烯聚合物的协助分散作用和交联分散剂的助交联作用，促进气核成核剂的均匀分布，进而提高复合熔体的强度、弯曲模量以及热变形温度。本发明制备得到的聚丙烯复合材料的熔体强度达到20～35cN，弯曲模量达到1900～2200MPa，热变形温度≥131℃。

用于发泡的聚丙烯复合材料及其制备方法和发泡聚丙烯珠粒的制备方法 1113

 0

本发明提供了一种用于发泡的聚丙烯复合材料及其制备方法，首先将纳米蒙脱土和活化剂混合，其中活化剂包括乙烯基胺和钛酸酯偶联剂；再将所得到的活化蒙脱土与聚丙烯原料树脂进行190～230℃的熔融混炼，得到用于发泡的聚丙烯复合材料。实施例的结果表明，本发明提供的发泡用聚丙烯复合材料的热变形温度相较原料聚丙烯可以提高4℃～11℃，弯曲模量提高200～600MPa采用上述复合材料制备发泡珠粒制得的发泡制件，可明显解决刚性不足、使用温度偏低的问题。本发明还提供了一种采用上述复合材料制备发泡珠粒的方法。

油管复合材料防腐涂层的制备方法 700

 0

油管复合材料防腐涂层的制备方法,涉及一种防腐涂层的制备方法。本发明的工艺如下:a.配制内层高电位镀层镀液;b.将经过化学镀Ni-P合金防腐处理的油管进行化学镀内层高电位镀层;c.配制外层低电位镀层镀液;d.将经过b步骤处理的油管进行化学镀外层低电位镀层,得到油管复合材料防腐涂层。本发明在油管表面能获得具有阳极性质(表面电极电位≤基体或次表层)的油管复合材料镀层,该复合镀层耐磨损性能好,硬度达到HV400～600;油管复合镀层厚度均匀性好,镀层厚度达到10～80μm;复合镀层结合力≥50N以上;对盐酸、硫酸、磷酸、热烧碱具有优异的耐腐蚀性,它具有工艺简单、成本低、操作简单的优点。

秸秆植物轻质空心条板及制作方法 853

 0

本发明涉及一种秸秆植物轻质空心条板及制作方法。秸秆植物轻质空心条板，主要用做建筑的内隔墙板，特别适于村镇建筑，多、高层民用住宅。秸秆的利用减少了其焚烧给空气带来的污染，极利于环保，其面密度小、质轻，施工简便、抗裂、耐冻融，隔声性优良。产品性价比高，是其他类型空心条板不可比拟的。本发明其组成包括：基料700、秸秆植物纤维86、膨胀蛭石115、硅粉52、粉煤灰43、复合改性剂1.7、聚丙烯纤维1.3、防腐剂1.4，所述的基料是快硬硫铝酸盐水泥，添加经粉碎、憎水、干燥处理过的1mm～10mm长度的所述的秸秆植物碎纤维和粒径为0.5mm～2mm的所述的膨胀蛭石。本发明用于秸秆植物轻质空心条板。

多功能材料力学试验台 828

 0

本实用新型的多功能材料力学试验台属于压力的测量装置，是在机座上设立门式框架，在门式框架的两臂内侧滑动配合有支撑横梁，门式框架内的机座上固定有T形槽平台；在机座中有电机驱动装置、通过门式框架中支撑横梁上的卡具卡固连接至T形槽平台上的测试头向试样传递动力。在T形槽平台上并列设有若干T形槽，通过插接将测试头与T形槽平台相固定。本试验台，是在原有的WDW3100微机控制电子万能试验机的基础上，增加了T型槽平台及若干辅助机构，完成纯弯曲梁和横力弯曲的正应力实验、薄壁圆筒在弯扭组合变形下主应力测定实验、材料弹性模量E和泊松比U的测定实验，强化了试验台的一台多用性，降低了成本，达到使试验更精准、功能更强大的目的。

磁控微晶各向异性功能材料制备方法 1127

 0

本发明涉及的是磁控微晶各向异性功能材料制备方法，它包括将可磁化的预置籽晶的晶体原料装入柱型坩埚中，放入垂直加热炉中心通道的上端，在高温加热区上方设置强磁场；开启强磁场，将柱型坩埚旋转并下移，先到达高温区，使可磁化的预置籽晶的晶体原料熔融，形成熔体；柱型坩埚继续旋转下移，到达低温区底部，熔体开始冷却结晶；由于强磁场极化作用，形成单向异性功能材料；由于旋转离心力的作用，越靠近柱型坩埚外壁结晶体受到离心挤压力越大，结晶体密度也越大，可形成多层状的套筒形同心圆柱状结晶体。本发明采用外强磁场对微晶形成过程中的材料进行磁极化，使粒子、分子、原子及电子等磁矩强制定向排列，形成各向异性的功能材料。
