全部
▼
热搜：
625
0
本发明公开了同步成型的活性炭负载二氧化钛及其制备方法。所述的制备方法包括如下步骤，将含钛化合物、溶剂、水搅拌混合均匀，配制出二氧化钛溶胶，然后经过浸渍、捏合、压条、碳化、活化过程，与活性炭粉化料充分混合，最后得到了同步成型的活性炭负载二氧化钛。该活性炭负载二氧化钛复合材料中二氧化钛微粒均匀分散在活性炭颗粒的表面和本体结构中。表面的二氧化钛微粒与活性炭本体机构结合紧密，不易脱落，活性炭表面发生破损后活性炭本体结构部分成为其裸露表面，依然覆盖有二氧化钛微粒，不会影响催化效率，延长了催化剂使用寿命。
675
0
本发明公开了一种医院废水处理系统，包括依次连接的格栅、调节池、沉淀池一、消毒池一、生物接触氧化池、消毒池二，所述消毒池一内设置有载体、负载于所述载体上的纳米二氧化钛‑四氧化三铁复合材料、紫外线灯、超声波发生器。本发明具有以下优点和效果：采用格栅去除医院废水中的固体污染物后，医院废水通过调节池后进入到沉淀池一内沉淀处理，进入消毒池一内，医疗废水中的细菌在消毒池一内被杀灭后，进入到生物接触氧化池内，医院废水中的有机物在生物接触氧化池内被降解后，医院废水进入到消毒池二中，进行消毒处理，杀灭医院废水中的细菌和病毒，达到了杀菌性能好、医院废水处理效果好的效果。
1044
0
一种对聚碳硅烷合成中液态副产物回收利用的方法，本方法针对液态副产物为低分子量聚碳硅烷（L‑PCS）的实质，在其中添加相当于其质量2～8%的自由基引发剂，使L‑PCS在300℃～440℃下能够继续发生聚合反应，分子量随之升高，最终得到高分子量固态PCS，从而实现副产物的回收利用。本发明对副产物的回收率达到90%以上；回收所得产物陶瓷产率可达60～80%，在有机溶剂中溶解性好，满足PIP制备SiC基复合材料工艺要求；设备简单，无需对PCS常压高温合成装置进行改动，适于批量合成，具有显著的经济效益和环境效益。
使用脂肪族聚氧乙烯醚改性白炭黑及其与橡胶复合的方法涉及将脂肪族聚氧乙烯醚应用于白炭黑改性领域，以期能够达到使用廉价易得的改性剂，在无VOC排放的情况下改性白炭黑，并使改性白炭黑作为填料在橡胶基体内分散良好的目的。该改性方法的特征在于，利用化学结合及物理吸附作用，使白炭黑与其质量1‑100％的脂肪族聚氧乙烯醚结合，制备改性白炭黑。制备步骤如下：白炭黑悬浮液制备，悬浮液温度调节，白炭黑改性，及改性白炭黑干燥等。改性后白炭黑粒径减小、疏水性显著提升。同时，改性后的白炭黑能够以多种方式与多种橡胶复合，制备的橡胶/改性白炭黑复合材料中白炭黑分布均匀，各项性能较橡胶/未改性白炭黑性能有明显提升。
1080
0

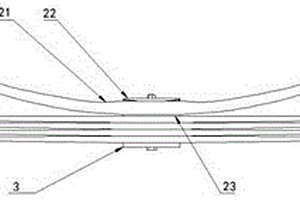

汽车用主副式板弹簧总成，包括金属片簧叠置而成的主簧和叠装在主簧上面的副簧组件，其特征在于所述的副簧组件包括向下凸起的圆弧状的副簧、粘结在副簧上表面中间位置的上压板和粘结在副簧下表面中间位置的弹性垫片，所述的副簧为复合材料板弹簧，所述上压板边缘与副簧为弹性接触。本发明的汽车用主副式板弹簧总成，可满足汽车轻量化的要求、提高汽车驾驶舒适度、延长板弹簧使用寿命并提高板弹簧的使用可靠性，本发明还提供汽车用主副式板弹簧总成的制造方法和设计方法。
998
0

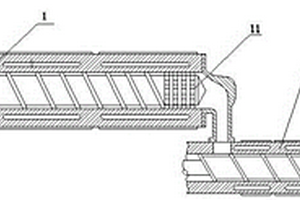

本发明涉及一种废旧塑料回收复合再生的设备。该设备包括单螺杆塑化混合挤出机及平行同向旋转双螺杆挤出机，所述单螺杆塑化混合挤出机的出料口与平行同向旋转双螺杆挤出机的进料口连通，平行同向旋转双螺杆挤出机的冷却系统可将从进料口挤入的熔体的温度降到或开始低于塑料高弹态温度，所述平行同向旋转双螺杆挤出机的双螺杆头部处设有高压剪切机构。本发明是一种双阶一步法连续稳定挤出高分散性的复合塑料粉末的设备，可解决多品种塑料混杂回收分拣繁琐困难的问题，并明显提高复合材料之间的相容性，增加其应用价值。
977
0

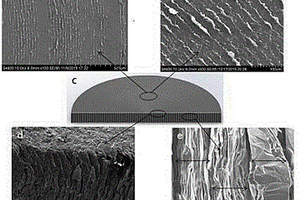

本发明提供了一种超高导热垂直取向石墨烯/聚合物热界面材料的制备方法，属于散热材料的制备领域。该方法首先制备具有超高热导率的石墨烯纳米片；然后利用热压成型工艺将石墨烯纳米片制成一定厚度的薄膜；最后在薄膜表面浸润一层聚合物（如PDMS）后将其卷绕成一个圆柱体，石墨烯薄膜在其内部垂直排列。本发明工艺简单，流程易控制，工业生产方便，适于批量生产。由于使用了热压工艺，石墨烯不仅不会团聚，而且在内部为连续结构，形成了导热网络，利于热量的快速通过。此垂直取向石墨烯/聚合物复合材料具有超高热导率，可广泛用于LED照明、电磁屏蔽、电子信息、通讯设备、航空航天、汽车和家用电器等领域。
934
0
一种高性能木塑复合墙板，其特征是，按重量份由如下组分构成，纤维粉45‑55份、陶瓷纤维5‑10，HDPE塑料30‑40份、偶联剂2‑4份，抗氧剂0.2‑0.4份、增韧剂2‑3份、润滑剂1‑3份。制备方法中，先将KH550硅烷偶联剂和白油按照体积比1∶5配成溶液与纤维粉混合，均匀后干燥；再将预处理好的纤维粉、PE塑料、抗氧剂、增韧剂放入高速混合机里混合10‑15min，然后冷却，将混合冷却后的木塑干混料经造粒机造粒，再加入润滑剂，混合3‑6min，后再经挤出机挤出得到木塑复合材料。该工艺能降低木塑墙板的吸水量，增加其耐候性。
1018
0
本发明公开了一种聚氨酯复合水泥基膨胀珍珠岩保温板及其制备方法，膨胀珍珠岩50～100份、水泥40～90份、双组份聚氨酯胶黏剂5～10份、偶联剂0.1～0.5份、纤维0.1～0.25份、可再分散性乳胶粉0.1～0.5份、水40～90份、早强剂0.5～2份、减水剂0.1～0.5份。本发明采用聚氨酯对水泥砂浆进行改性，将聚氨酯树脂和水泥均匀地分散在膨胀珍珠岩中，水泥的水化以及聚氨酯的固化同时进行，形成相互填充整体结构，将膨胀珍珠岩与聚氨酯水泥基复合材料相结合，通过模压成型制成氨酯复合水泥基膨胀珍珠岩保温板，有效避免膨胀珍珠岩上述缺点，同时利用聚氨酯材料防水保温，膨胀珍珠岩的低导热性及混凝土的高耐候性等优点。
731
0
本发明涉及高分子复合材料技术领域，具体公开了一种高流动增韧型热塑性弹性体材料，按照重量百分数计，包括苯乙烯类嵌段共聚物20‑45％、填充油5‑18％、聚丙烯8‑30％、增韧剂2‑15％、阻燃剂19‑40％、助剂0.5‑2％。本发明还公开了前述高流动增韧型热塑性弹性体材料的制备方法。本发明与现有技术相比，通过合理的组分及配比，赋予了产品优异的综合性能，而且具有高韧性、高流动性等特点，在USB插头、SR等低频电线使用时加工温度可降低至180‑190℃，显著节约了能源，易于成型，应用前景好。
681
0
本发明是一种制备钙锌环氧共聚核壳乳液及改性木塑材料的方法,钙锌环氧共聚核壳乳液的制备方法，包括以下步骤：（1）壳乳液乳化；（2）核乳液乳化；（3）种子乳液聚合法制备钙锌环氧共聚核壳乳液。改性木塑材料的方法，包括以下步骤：1）将木粉（WF）和聚氯乙烯（PVC）烘干；2）将钙锌环氧共聚核壳乳液喷雾干燥；3）称取干燥后的聚合物粉末、聚氯乙烯、木粉，在高速分散机上混合均匀，于双螺杆挤出机中共混挤出，得到复合材料粒子。优点：1）有效的抑制了PVC加热过程中小分子氯化氢的产生，从而提高了树脂的热稳定性；2）可使PVC的脆性降低，抗冲击性能提高；3）解决了PVC木塑墙板在使用过程中开裂、尺寸不均匀等问题。

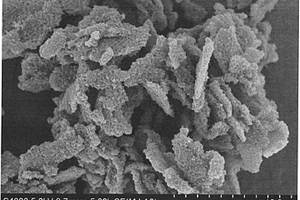

本发明涉及一种超级电容器用网层状多孔炭/石墨烯复合电极材料的制备方法，其步骤如下：(1)将氧化石墨超声分散于不同溶剂中得到氧化石墨悬浮液，加入甲醛溶液和间苯三酚，机械搅拌溶解后加入盐酸溶液，然后转移至烘箱中，聚合反应后通过抽滤、洗涤、干燥得到酚醛树脂/氧化石墨烯复合材料前驱物。(2)将步骤(1)得到的前驱物与氢氧化钾通过干法混合，置于刚玉瓷舟中，将瓷舟放进管式炉内，恒温碳化后自然降温至室温，将得到的产物取出、研磨后放入烧杯中，经酸洗、蒸馏水洗涤和干燥后得到目标产物。本发明制备设备和工艺简单，适合快速、工业化大规模生产，其应用于超级电容器具有较高的比电容值和超高的速率特性，并且具有较长的循环寿命。
743
0
本发明公开了一种双层气密封器，包括气密封装置、油密封装置、挡油装置等构成，其特征在于：所述气密封装置分为一级气密封装置和二级气密封装置，所述气密封装置一级气密封装置和二级气密封装置之间含有空腔，所述二级气密封装置与油密封装置之间含有空腔，构成气密封腔，油密封装置与挡油装置之间含有空腔，构成油密封腔，气密封装置包括复合材料、金属环块、弹簧、充气装置，油密封装置包括端盖体、密封环，挡油装置包括密封齿条、挡油环基体、挡油环、集油环。本发明的有益效果是：利用双层气密封腔增加了密封效果，加大了设备间的距离，增强了保护措施，加强了缓冲距离，取得了更好的密封效果。
842
0
本发明涉及一种被动再生的颗粒过滤器载体材料混合物制备方法，是在颗粒过滤器基体材料中添加有具有氧化功能的物质，具有氧化功能的物质以金属氧化物为主体，镍，锰、钴、稀土元素的氧化物构成的复合材料；颗粒过滤器载体材料混合物为氧化铝、二氧化硅、氧化镁、石墨、凡士林、聚乙二醇、成孔材料、具有氧化功能的金属氧化物；该柴油颗粒过滤器的优点是具备被动再生功能，同时可以降低主动再生的频率，减少燃油的消耗。
717
0

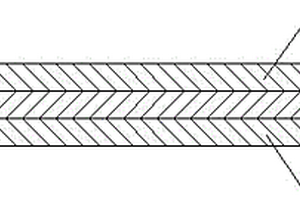

本发明涉及一种不同金属管之间连接时所用金属管接头，特别是涉及有气密性要求的管道连接，属于管道焊接连接技术领域。本发明利用爆炸焊接加工复合材料的技术，将不同的单金属平板冶金焊接在一起，使其具有气密性特征，并加工为满足工程需要的过渡连接管接头结构。本发明有效地阻止了焊接界面波漩涡空洞渗漏问题，提高了过渡管接头高密封特性的可靠度；有效地阻止了表面裂纹的萌生，提高了疲劳性能与低温抗冲击性能；提高了过渡接头的耐久性；结构上设计了单金属管插入焊接的沉孔，达到固定管件位置的作用，便于焊接施工。过渡接头焊接安装后，不需要日常维护。
619
0

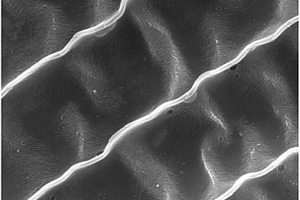

本发明涉及一种具有湿度响应变色特性的光子晶体材料及其制备方法，属于材料科学领域。本发明将具有光子结构的生物材料作为生物模板，浸泡于含有单体、引发剂、交联剂的前驱体溶液，达到扩散平衡后取出模板通过加热进行原位的聚合反应，通过交联剂的化学键连接作用，使聚合物均匀的覆盖在模板的表面并保留其本身的特殊分级光子结构，所得的复合材料具有明显的湿度响应变色特性。与现有技术相比，本发明制备的响应性光子晶体材料具有特殊的分级结构，在湿度响应方面具有很好的响应特性，在化学传感领域方面具有潜在的应用前景。
1034
0
表面生长有纳米碳管的碳纤维作为增强体得到的复合材料，具有较高的层间剪切强度。一步法在连续碳纤维表面生长纳米碳管的制备方法，其特征在于利用催化剂上浆液实现催化剂在碳纤维表面连续、均匀、可控的负载，在通过化学气相沉积在催化剂负载处生长纳米碳管。本发明是一步法连续处理，包括催化剂上浆液浸渍、干燥(二甲苯溶剂上浆液可省去干燥)、化学气相沉积、收丝。本方法具有制备得到的碳纤维表面纳米碳管分布均匀、可控，可以连续化生产，便于实现工业化等特点。
641
0

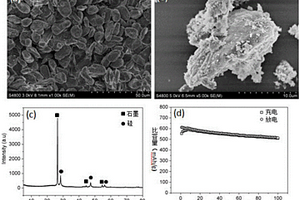

本发明涉及一种硅-碳-石墨复合负极材料的制备方法，该方法首先将纳米二氧化硅粉体进行碳包覆，然后利用镁粉作为还原剂，通过镁热还原将碳包覆的纳米二氧化硅还原为碳包覆的纳米硅，再以此为原料，按照一定质量比与石墨粉充分混合，制备得到硅-碳-石墨复合负极材料。本发明所需的还原温度低、制备工艺简单，易于批量化生产，且所制备的复合材料用于锂离子电池负极时具有优异的循环性能及较高的首次循环库仑效率。
851
0
本发明公开了一种生物质油改性环氧树脂及其制备方法，该生物质油改性环氧树脂包括以下重量份的原料：环氧树脂50～100份，生物质油20～100份，碱性催化剂0.2～1.5份，金属盐类催化剂0.1～0.8份，稀释剂20～80份。本发明提供的生物质油改性环氧树脂具有优异的韧性、抗冲击抗开裂性能以及耐候性能等，解决了环氧树脂作为防腐涂料的技术难题。同时，该生物质油改性环氧树脂的制备方法简单，工艺稳定，反应条件温和，能充分利用生物质材料，节能环保，提高生物质能源的附加利用价值，并降低生产成本。该生物质油改性环氧树脂还可用于制备复合材料、粘合剂、电子电器材料、工程塑料等。
986
0
一种环三磷腈改性酚醛树脂的制备方法，其特征是：将热塑性酚醛树脂、乌洛托品、六氯环三磷腈、氢氧化物、吸水剂按照重量比100：4~10：1~30：1~15：1~15混合均匀得到混合物1，混合物1再和填充剂按照重量比100：0~200混合均匀得到混合物2，混合物2在150~200℃下固化10~30分钟后即得环三磷腈改性酚醛树脂。在环三磷腈改性酚醛树脂中，环三磷腈的P‑Cl键与酚醛树脂的酚羟基反应化学接枝到酚醛树脂分子链上，提高了环三磷腈在该复合材料中的分散稳定性和酚醛树脂的耐热性。
646
0
本发明提供了一种高温稳定性镍钴锰酸锂复合电极及其制备方法与应用。该高温稳定性镍钴锰酸锂复合电极为核壳结构，镍钴锰酸锂为原核，所述镍钴锰酸锂的表面包覆二维纳米材料，所述二维纳米材料的外表面包覆磷酸铁锂，其中，所述二维纳米材料包括磷酸氧钒、二硫化钒、二硫化钨和锗烯中的一种或几种的组合。本发明提供的高温稳定性镍钴锰酸锂复合电极，阻止电解液对镍钴锰酸锂的腐蚀，提高镍钴锰酸锂的高温稳定性和循环稳定性；采用二维纳米材料作为中间层，可以平衡镍钴锰酸锂电压平台，提高整个复合材料的导电性及倍率性能，防止磷酸锰锂层使镍钴锰酸锂的导电性急剧衰减。
911
0
本发明公开了一种可光致变色低温仿古釉及其制备方法，该制备方法包括以下步骤：步骤A，制备低温熔块；步骤B，制备釉浆：将低温熔块、着色剂、钾长石、石英、方解石、滑石、磷酸钙、光致变色复合物及抗菌复合物混合得到混合粉末，向混合粉末中加入三聚磷酸钠和羧甲基纤维素并混合均匀，细磨，然后加入水得釉浆；步骤C，将釉浆均匀地施敷在坯体上，然后于还原气氛炉中，保温后自然冷却至室温，得到可光致变色低温仿古釉。和现有仿古釉相比，本发明制造的仿古釉配料科学，制备合理，呈色纯正，性能稳定；同时经过合理的搭配光致变色复合物和抗菌复合材料，使得仿古釉具有优异抗菌防污和光致变色特性，进一步拓宽了仿古釉的应用范围。
1123
0
本发明公开了一种风电叶片气动测压结构，包括叶片主体和测压孔，测压孔分布在叶片主体上，测压孔由预埋于叶片主体上的测压管形成，测压管的叶片外侧端口与叶片主体的外表面平齐且具有相同的气体动力学轮廓，测压管的叶片内侧端口通过与其连通的测压软管将叶片表面的气动压力传递到固定于叶片主体内壁的压力传感器；测压管基于真空吸注成型的方式预埋于叶片主体中。本发明不受叶片尺寸限制，具有广泛的实用性，成本较低，同时避免了复合材料大型曲面制件测压导孔的加工问题。
832
0
本发明公开了一种利用热处理提高聚丙烯β晶含量的方法，所述方法包括以下步骤：对加入了β晶成核剂的聚丙烯进行热分析并确定热处理的上限温度T1和下限温度T2；在T2～T1温度范围内的任意温度下对所述加入了β晶成核剂的聚丙烯进行热处理；热处理结束后，将所述加入了β晶成核剂的聚丙烯冷却固化，得到高β晶含量的聚丙烯。本发明能够在现有制造技术的基础上，进一步提升β晶形成效率、提高β晶含量，降低β晶形成对于加工条件、β晶成核剂浓度、聚丙烯分子结构的依赖性，并有效调节β晶的晶体尺寸。本发明不仅可应用于提高等规聚丙烯的β晶含量，还可用于提升杂相共聚聚丙烯、无规共聚聚丙烯、聚丙烯复合材料的β晶含量，应用范围广。
979
0
本发明公开了一种汽车内饰件材料，它是由下述重量份的原料组成的：木杂酚油0.4-1、天然橡胶110-130、烯基琥珀酸酐2-3、环烷酸皂1.5-2、吸附粉料16-20、轻质碳酸钙10-13、椰子油脂肪酸二乙醇酰胺1-2、邻苯二甲酸聚酯7-10、氧化聚乙烯蜡4-6、防老剂RD?2-3、氧化锌0.3-1、硫磺0.9-1.1、2-巯醇基苯并噻唑1-2。本发明采用硅藻土、硫酸铝、木棉纤维等混合作为吸附材料，经过六甲基环三硅氧烷处理后，形成的复合材料具有很多微小的孔洞，且孔洞的内表面还具有一定的粘结性能，对于车内的细小的灰尘等都有很好的吸附性，本发明的内饰件材料采用天然橡胶为主料，具有很好的耐水耐酸碱性能，抗老化性好，综合性能优越。
618
0
本发明公开了一种用于壬基酚检测的无标记电化学免疫传感器的制备方法，属于新型纳米功能材料和环境检测技术领域。本发明首先采用一锅法制备了二硫化钼/金钯合金纳米复合材料MoS2/AuPd，进而利用其优异的吸附和电化学催化性能制得了简单、快速、灵敏的可用于实际样品中壬基酚检测的无标记电化学免疫传感器。
994
0
本发明公开了一种3D打印方法及其送粉刷机构，送粉刷机构包括漏斗式缸体，漏斗式缸体的出粉口呈长条形，出粉口的两侧各对称设置有一块由电机驱动、且能上下运动的弹性刮板；漏斗式缸体的出粉口设置有一个由电机控制其开关的阀门；用三维软件设计零件模型，对不同材质的零件进行标识；然后切片分层处理；在粉末缸和漏斗式缸体中各自预存一种所需的粉末；控制系统根据切片的轮廓信息，控制送粉刷机构给成型缸提供粉末，激光熔化烧结粉末，这样完成一层加工；本发明优点在于可操作性强，生产效率高。计算机识别零件所需的材料，控制系统根据切片的轮廓信息，通过伺服运动系统控制送粉刷机构给成型缸供粉，可实现复合材料零件的3D打印制造。
1097
0
本发明公开了一种旋转型超声电机用聚酰亚胺摩擦材料及其制备方法，各组分的重量百分含量如下：聚酰亚胺?50～70%，碳纤维?10～20%，聚四氟乙烯?5～15%，石墨5～15%，三氧化二铝0～10%。将成比例的聚酰亚胺和聚四氟乙烯混合均匀，然后加入碳纤维、石墨和三氧化二铝，充分混合均匀；将混好的模料倒入模具中，热压成型，模压温度360～380℃，压力10～20MPa,自然冷却。本产品具有机械强度高，摩擦系数稳定、磨损率低等特点。该复合材料容易加工成薄片而在旋转型超声电机中使用，提高了超声电机的输出特性，延长了材料的使用寿命。
中冶有色为您提供最新的江苏有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
