河南新乡有色金属材料制备及加工技术理论与应用

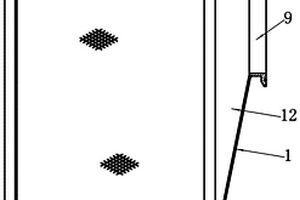

连续长纤维束在线预热分散设备 958

 0

一种连续长纤维束在线预热分散设备，用于长纤维增强热塑性复合材料生产线，设备有机架（1）、牵引机构（2）、防护装置（3）和预热分散系统，预热分散系统包括辊筒机构（4）、杼筘机构（5）、摆动机构（6）、红外加热装置（7）。连续长纤维束（8）及其长纤维丝依次穿过或绕过杼筘机构、滚筒机构和牵引机构，牵引机构拉动连续长纤维束单向运行输送给下游设备，通过红外加热以及辊筒机构、杼筘机构的一系列运动，增加纤维丝与辊筒的摩擦，促进浸润剂均匀分布，提升分纤效果，且使分纤后的连续纤维丝应力均匀。经过预热分散后的长纤维束有利于LFT‑D后续工艺中纤维与熔融聚合物的混合，从而可提高复合材料成品的质量。防护装置可减少热能量外散消耗，并保证安全生产，防护装置正面设有推拉门（9），可方便开合，便于检查预热分散系统工况和及时维护。

自动超声波焊接装置 844

 0

本实用新型实施例涉及材料复合技术领域，具体涉及一种自动超声波焊接装置，包括支撑底座以及支撑底座两侧对向连接的第一纵向定位组件和第二纵向定位组件、支撑底座背侧设置的定位背架组件；定位背架组件与超声波焊接组件固定连接，且定位背架组件驱动超声波焊接组件自动升降；支撑底座上方与超声波焊接组件下方对应设置有操作台，操作台分别与第一纵向定位组件、第二纵向定位组件连接，且通过第一纵向定位组件与第二纵向定位组件驱动操作台沿着前进或后退。本实用新型设计合理新颖，结构紧凑，自动化程度高，能耗低、效率高，可自动对复合材料进行定位，便捷、高效的实现对复合材料的焊接。

多功能复合抗菌材料及其制备方法 834

 0

本发明涉及抗菌材料技术领域，公开了一种多功能复合抗菌材料及其制备方法。该方法包括以下步骤：(1)将式(2)所示化合物、甲醛和/或多聚甲醛以及乙二胺或哌嗪进行聚合反应，得到式(3‑1)或(3‑2)所示结构的聚合物；(2)将步骤(1)得到的式(3‑1)或式(3‑2)所示结构的聚合物与可挥发性有机溶剂混合；(3)采用浸涂的方式将步骤(2)所得溶液涂覆于基体材料上，热处理；(4)将步骤(3)中所得复合材料浸入R₂X溶液或者将R₂X溶液涂覆于复合材料表面，进行季铵化反应，干燥。该方法制备的多功能复合抗菌材料同时具有优良抗菌功能的季铵盐官能团结构和良好抗菌性能的酚结构，是一种双抗菌基团的季铵盐型抗菌材料。

球状Bi2S3/Bi2WO6异质结光催化材料的制备方法 721

 0

本发明公开了一种球状Bi2S3/Bi2WO6异质结光催化材料的制备方法，属于光催化材料的合成技术领域。本发明的技术方案要点为：一种球状Bi2S3/Bi2WO6异质结光催化材料的制备方法，具体包括球状Bi2WO6的制备和球状Bi2S3/Bi2WO6异质结光催化材料的制备等步骤，该球状Bi2S3/Bi2WO6异质结光催化材料是由Bi2WO6纳米片和Bi2S3纳米棒组成的粒径为3‑5μm的球状颗粒。本发明采用水热法和离子交换法合成球状Bi2S3/Bi2WO6异质结光催化材料，将两者复合充分发挥两种材料的优势，弥补彼此之间的缺点，既能有效促进电子与空穴的分离，又能拓宽复合材料对光的吸收范围，从而提高了铋系半导体光催化材料的能效及催化效率，表现出较高的可见光催化性能。

石墨烯-活性炭复合物超级电容器电极材料的制备方法 667

 0

本发明公开了一种石墨烯-活性炭复合物超级电容器电极材料的制备方法，主要以蛋清和氧化石墨烯作为原料，以较低的成本制备同时具有较高比容、倍率和循环寿命的超级电容器电极材料，具体技术方案要点为：将鸡蛋清磁力搅拌成泡沫状稠浆，同时将氧化石墨烯分散液加入蛋清泡沫，形成均匀复合物浆料。然后将该复合物置于管式炉中于不同温度先后进行碳化和活化处理，形成同时具备微孔、介孔和大孔的层状碳质复合物。本发明制备的碳质复合材料能提供较高的电双层和赝电容，同时具备较高的电子和离子导电性，以及优越的结构韧性，从而能全方位提高电容器的比容、倍率和循环寿命。

废旧磷酸铁锂正极材料资源化用于铁空气电池的方法 895

 0

本发明公开了一种废旧磷酸铁锂正极材料资源化用于铁空气电池的方法，属于废旧锂离子电池磷酸铁锂正极材料回收技术和碱性二次电池领域。本发明的技术方案要点为：以废旧磷酸铁锂材料为原料，将其与铁盐、铋盐和有机添加剂混合均匀后，在惰性气氛下经过煅烧处理制得磷酸铁锂基复合材料，然后将该磷酸铁锂基复合材料用于制备铁空气电池负极。本发明可以高效回收废旧锂离子电池正极材料并用于制备碱性二次电池负极，实现废旧磷酸铁锂材料的循环再生利用。

锌基二次电池用复合负极材料及其制备方法、锌基二次电池 891

 0

本发明涉及一种锌基二次电池用复合负极材料及其制备方法、锌基二次电池，属于电池技术领域。本发明的锌基二次电池用复合负极材料由锌酸钙纳米片与纳米铋氧化物、碳材料组成的复合材料；所述锌酸钙纳米片的厚度为10‑100nm；所述的纳米铋氧化物分子式为Bi₂O_2.75，所述碳材料为石墨烯、碳纳米管、乙炔黑、C₃N₄中的一种或两种的组合。本发明的复合负极材料循环寿命长，倍率性能好。

碱性二次电池负极材料[NixCuyFe2O4]及使用该负极材料的电池 897

 0

本发明公开了一种碱性二次电池负极材料[NixCuyFe2O4]及使用该负极材料的电池，属于二次电池负极材料技术领域。本发明的技术方案要点为：碱性二次电池负极材料，由尖晶石型结构铁酸盐[NixCuyFe2O4]或尖晶石型结构铁酸盐[NixCuyFe2O4]与碳材料组成的复合材料构成，其中1＞x≥0.5，0.5≥y＞0，x+y=1。本发明还具体公开了该碱性二次电池负极材料的制备方法及其在碱性二次电池负极板中的应用。本发明的负极材料0.2C放电克容量达到440mAh/g，5C放电克容量达到350mAh/g，1C循环200次容量保持率可以达到90%以上，采用该新型负极材料制备的碱性二次电池具有比能量高、比功率高和循环寿命长的优点。

SiO₂/CoO/石墨烯复合负极材料及其制备方法 851

 0

本发明公开了一种SiO₂/CoO/石墨烯复合负极材料及其制备方法，采用层层组装的方式将钴基材料和石墨烯依次修饰在二氧化硅颗粒表面，利用钴基材料和石墨烯材料的优异特性对SiO₂颗粒进行改性；通过采用两步溶剂热法得到的前驱体材料中，具有片状结构的钴基材料分布得更均匀，与SiO₂黏结地更紧密，并且SiO₂/CoO‑2/GS复合材料中，石墨烯形成三维多孔网络结构，SiO₂/CoO‑2颗粒均匀分散且大部分被包覆于石墨烯的导电网络中，阻抗测试结果显示，SiO₂/CoO‑2/GS复合材料具有较小的容抗与欧姆阻抗。优异的结构特性使得该材料展现出优异的电化学性能，在电流密度为200mA/g时，首次放电比容量高达1568.5mAh/g，第二次循环开始便不再有容量衰减，经过10次循环后，比容量仍然在801mAh/g。

添加氮化硅的滑板耐火材料及其生产方法 1031

 0

本发明涉及一种添加氮化硅的滑板耐火材料及其生产方法,该滑板按重量百分比计的原料组成为45～65%的刚玉、10～25%的锆莫来石和/或锆刚玉、2～8%的氮化硅、6～18%的氧化铝微粉,其余为金属硅、炭黑、石墨粉中的一种或多种,外加上述原料总量4～6%的酚醛树脂结合剂。生产方法时按配比称取各原料,混合均匀,经混炼得到泥料,然后加压成型,在200±10℃下干燥6～10h,然后在1200～1400℃下氮化烧成。本发明通过加入氮化硅,并合理添加其他组分和用量配比,形成了结构为Al2O3-ZrO2-Si3N4-C的滑板复合材料,改善了滑板的抗氧化性能。该产品显气孔率1～4%,常温耐压强度150～220MPa,高温抗折强度28～33MPa,其抗氧化性、抗冲刷性和抗热震性等性能指标均达到优或良。

锌镍电池负极材料及其制备方法和使用该负极材料的电池 922

 0

本发明公开了一种锌镍电池负极材料及其制备方法和使用该负极材料的电池，属于碱性二次电池负极材料技术领域。本发明的技术方案要点为：锌镍二次电池负极材料，由层状氢氧化物[ZnxBi1‑x(OH)2]·[(Aa‑)y·mH2O]或层状氢氧化物[ZnxBi1‑x(OH)2]·[(Aa‑)y·mH2O]与石墨烯组成的复合材料构成，其中0.8≥x≥0.4，y>0，m>0。本发明还公开了该锌镍二次电池负极材料的制备方法和在锌镍二次电池负极板中的应用。本发明采用该新型负极材料制备的锌镍二次电池具有比能量高、比功率高和循环寿命长的优点。

碱金属离子修饰锰系氧化物负极材料的制备方法 575

 0

本发明公开了一种碱金属离子修饰锰系氧化物负极材料的制备方法，属于锂离子电池负极材料技术领域。碱金属离子修饰锰系氧化物负极材料的制备步骤如下：1)取锰系金属氧化物或者锰系金属氧化物的易分解前驱体，与碱金属盐一起加入水中，在温度50～70℃下搅拌至干，研磨后得到中间产物复合材料；2)惰性气氛中，取中间产物复合材料在温度400～600℃下保温0.5～6小时，冷却即得。该负极材料具有优异的电化学循环性能和倍率性能，在375mA/g电流密度下首次放电容量达1359mAh/g，100次循环后仍稳定在1170mAh/g以上，其制备工艺简单，操作简便，生产成本低，对环境友好，适用于锂离子电池、动力电池等小中型电子设备。

碱性二次电池负极材料[ZnxCuyFe2O4]及使用该负极材料的电池 882

 0

本发明公开了一种碱性二次电池负极材料[ZnxCuyFe2O4]及使用该负极材料的电池，属于二次电池负极材料技术领域。本发明的技术方案要点为：碱性二次电池负极材料，由尖晶石型结构铁酸盐[ZnxCuyFe2O4]或尖晶石型结构铁酸盐[ZnxCuyFe2O4]与碳材料组成的复合材料构成，其中1.0＞x≥0.5，0.5≥y＞0，x+y=1。本发明还具体公开了该碱性二次电池负极材料的制备方法及其在碱性二次电池负极板中的应用。本发明的碱性二次电池负极材料的0.2C放电克容量达到460mAh/g，5C放点克容量达到400mAh/g，采用该新型负极材料制备的碱性二次电池具有比能量高、比功率高和循环寿命长的优点。

半固态流体锌电极及其制备方法、锌镍液流电池 758

 0

本发明涉及液流电池技术领域，具体涉及一种半固态流体锌电极及其制备方法、锌镍液流电池。本发明采用碳纳米管与可溶性锌盐混合后再与碱混合反应，制得Zn(OH)₂‑CNT复合材料，将该复合材料与碱溶液、氧化铋、氧化铟、科琴黑混合球磨制成了体系稳定的半固态流体锌电极，该锌电极应用于锌镍液流电池，具有较高的容量和良好的循环性能。

连续长纤维束在线预热分散设备 703

 0

一种连续长纤维束在线预热分散设备，用于长纤维增强热塑性复合材料生产线，设备有机架（1）、牵引机构（2）、防护装置（3）和预热分散系统，预热分散系统包括辊筒机构（4）、杼筘机构（5）、摆动机构（6）、红外加热装置（7）。连续长纤维束（8）及其长纤维丝依次穿过或绕过杼筘机构、滚筒机构和牵引机构，牵引机构拉动连续长纤维束单向运行输送给下游设备，通过红外加热以及辊筒机构、杼筘机构的一系列运动，增加纤维丝与辊筒的摩擦，促进浸润剂均匀分布，提升分纤效果，且使分纤后的连续纤维丝应力均匀。经过预热分散后的长纤维束有利于LFT‑D后续工艺中纤维与熔融聚合物的混合，从而可提高复合材料成品的质量。防护装置可减少热能量外散消耗，并保证安全生产，防护装置正面设有推拉门（9），可方便开合，便于检查预热分散系统工况和及时维护。

废旧锂离子电池磷酸铁锂正极材料的资源化回收再利用方法 994

 0

本发明公开了一种废旧锂离子电池磷酸铁锂正极材料的资源化回收再利用方法，属于废旧锂离子电池磷酸铁锂正极材料回收技术和碱性二次电池领域。本发明的技术方案要点为：一种废旧锂离子电池磷酸铁锂正极材料的资源化回收再利用方法，以废旧锂离子电池磷酸铁锂正极材料为原料，将其与二价铁盐和有机添加剂混合均匀后，在惰性气氛下经过煅烧处理制得磷酸铁锂基复合材料，然后将该磷酸铁锂基复合材料用于制备碱性二次电池负极。本发明可以高效回收废旧锂离子电池正极材料并用于碱性二次电池负极，实现废旧磷酸铁锂材料的循环再生利用。

连续反应制备LiFePO4/C复合正极材料的方法 684

 0

本发明涉及一种以铁屑、硝酸、磷酸、氢氧化锂为原料的连续反应制备LiFePO4/C复合正极材料的方法,使用铁屑与稀硝酸反应制得硝酸铁,再用制得的硝酸铁溶液和磷酸在回流条件下合成低成本的二水磷酸铁,然后对氢氧化锂、二水磷酸铁和碳源先进行湿法混料再用高温碳热还原法制备磷酸亚铁锂复盐,得到以纳米微晶颗粒被碳均匀包覆并桥连的亚微米粒子粉末LiFePO4/C复合材料,所得材料振实密度高且较均匀,具有良好导电性能和电化学性能,且制备工艺简单、成本低、产品质量稳定。

多孔碳/二氧化锡复合锂离子电池负极材料的制备方法 638

 0

本发明涉及一种多孔碳/二氧化锡复合锂离子电池负极材料的制备方法，其特征在于，先将多孔碳与无水二氯化锡混合后真空封装，再加热制得多孔碳/二氯化锡复合材料，随后，在空气氛围下焙烧，即得到目的产物。与现有技术相比，本发明所制得的复合材料用作锂离子电池负极时具有较高的比容量和优良的倍率性能，且整个方法简单有效，易操作，便于大规模批量生产，适于在工业生产中应用。

路桥卷材用改性沥青的制备方法 650

 0

本发明公开了一种路桥卷材用改性沥青的制备方法，将多聚磷酸加热至105℃并保温；将苯乙烯‑丁二烯嵌段共聚物和橡胶粉加热至65℃，然后将其加入到保温的多聚磷酸中，升温至120℃，以120r/min的转速搅拌直至无明显苯乙烯‑丁二烯嵌段共聚物颗粒和橡胶粉存在制得沥青复合改性剂；在制得的沥青复合改性剂中加入岩沥青和二氧化硅气凝胶得到复合材料；将基质沥青加热至135℃，加入制得的复合材料，于135℃条件下以500r/min的转速搅拌30min制得路桥卷材用改性沥青。本发明的路桥卷材用改性沥青生产工艺中不使用溶剂，不仅避免了环境污染，而且避免了溶剂残留对沥青性能的负面影响；本发明制得的改性沥青制备的路桥卷材具有良好的卷材耐热性和低温柔性。

碘基包合物二次电池正极及其制备方法及钠碘二次电池 610

 0

本发明公开了一种碘基包合物二次电池正极，所述正极为碘基包合物复合材料，所述正极包括正极活性物质、导电材料和粘结剂以及集流体；本发明还公开上述电池正极的制备方法，以及采用上述碘基包合物二次电池正极制备的钠碘二次电池。该二次电池包含正极、负极、有机电解质和隔膜。所述正极是含碘包合物复合材料，负极是钠金属，电解液是高氯酸钠有机电解液。碘基包合物在结构上具有稳定性好，对碘吸附性强等特点，能够高效抑制充放电过程中碘的溶解损失。该电池在工作时钠和碘基包合物之间发生可逆氧化还原反应，在电化学性能上远远优于碘/碳类电极材料。所构筑的钠碘二次电池稳定性好、安全性好、能量密度高。

新型低温收缩膜镭射标签材料的制作方法 982

 0

本发明公开了一种新型低温收缩膜镭射标签材料的制作方法，（1）在第一放卷机上先缠绕上防伪光栅镭射BOPP膜，在缠绕好的防伪光栅镭射BOPP膜上涂覆由环保羟基树脂和异氰酸酯树脂混合而成的溶液，将涂覆好的防伪光栅镭射BOPP膜经过烘箱加温；（2）再将第二放卷机上的低温收缩膜与出烘箱后的防伪光栅镭射BOPP膜进行复合，经过复合后的合成材料需要再通过加温熟化；（3）熟化后的复合材料经剥离设备把低温收缩膜和BOPP镭射防伪膜进行分离，完成低温收缩膜对BOPP防伪镭射膜的光栅复制。本发明经济成本比较低廉，对社会环境没有二次污染。

碱性二次电池负极材料[CoxCuyZnzFe2O4]及使用该负极材料的电池 960

 0

本发明公开了一种碱性二次电池负极材料CoxCuyZnzFe2O4及使用该负极材料的电池，属于二次电池负极材料技术领域。本发明的技术方案要点为：碱性二次电池负极材料，由尖晶石型结构复合铁酸盐[CoxCuyZnzFe2O4]或尖晶石型结构复合铁酸盐[CoxCuyZnzFe2O4]与碳材料组成的复合材料构成，其中1＞x≥0.3，0.7＞y＞0，0.7＞z＞0，x+y+z=1。本发明还具体公开了该碱性二次电池负极材料的制备方法及其在碱性二次电池负极板中的应用。本发明的负极材料0.2C放电克容量达到390mAh/g，5C放电克容量达到320mAh/g，采用该新型负极材料制备的碱性二次电池具有成本低廉、高倍率性能好和循环寿命长的优点。

羟基磷酸铁锂/石墨烯复合正极材料及其制备方法 922

 0

本发明公开了一种羟基磷酸铁锂/石墨烯复合正极材料的制备方法，以氢氧化锂，磷酸，硫酸亚铁，氧化石墨烯为原料，以水和乙醇为溶剂，通过溶剂热法制备羟基磷酸铁锂/石墨烯复合正极材料。使用XRD测试和SEM来分析材料的物相组成，并将该材料用作正极来组装锂离子电池，研究了电化学性能。结果表明，对于羟基磷酸铁锂/石墨烯复合材料，在0.1 C时可获得129mAh/g的比容量，在0.5 C时，循环50次仍具有98%的库仑效率。

杂原子在制备锂磷电池碳磷材料中的应用和该材料及其制备方法 631

 0

本发明公开了杂原子在制备锂磷电池碳磷材料中的应用和该材料及其制备方法，以椰壳炭和/或科琴黑为碳源、P2O5和/或紫磷为磷源，同时掺杂有杂原子制得锂磷电池用碳磷复合材料。

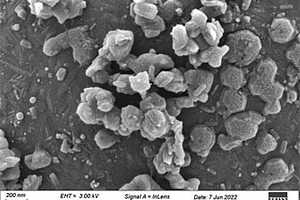

聚多巴胺/硫化亚铁复合光热抗菌材料及其制备方法和应用 878

 0

本发明公开了一种聚多巴胺/硫化亚铁复合光热抗菌材料及其制备方法和应用。本发明首先利用多巴胺与铁离子的螯合作用形成DA‑Fe(II)复合物；然后弱碱性条件下，于室温原位聚合反应得到PDA‑Fe(II)配合物前驱体；最后引入硫源，制得PDA@FeS纳米复合材料。本发明制备的PDA@FeS纳米复合材料平均粒径约为200nm，具有良好的生物安全性和光热转换性能，在近红外光辐照下，显示出优异的化学动力和光动力协同抗菌活性。该制备方法简单温和，成本低，环境友好，抗菌效果佳，便于批量生产。

废旧磷酸铁锂正极材料在铁镍电池中资源化再利用的方法 798

 0

本发明公开了一种废旧磷酸铁锂正极材料在铁镍电池中资源化再利用的方法，属于废旧锂离子电池磷酸铁锂正极材料回收技术和碱性二次电池领域。本发明的技术方案要点为：废旧磷酸铁锂正极材料在铁镍电池中资源化再利用的方法，以废旧磷酸铁锂正极材料为原料，将饱和铁盐溶液加入与其混合均匀后在惰性气氛下经过煅烧处理制得磷酸铁锂基复合材料，然后将该磷酸铁锂基复合材料用于制备铁镍电池负极。本发明可以高效回收废旧锂离子电池磷酸铁锂材料并用于铁镍二次电池负极，实现废旧磷酸铁锂材料的循环再生利用。

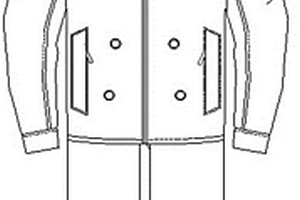

抗菌透气型防护服 707

 0

本实用新型公开了一种抗菌透气型防护服，防护衣的下端与防护裤通过魔术贴连接防护裤的上端开口与防护衣的下端开口大小相同，防护衣的上端开口缝制连接连帽，防护衣包括最外层的SFS复合材料，SFS复合材料的内部缝制连接有银离子抗菌面料层，阴离子抗菌面料层的内部缝制连接有无纺布层，无纺布层的内部缝制连接有涤纶防静电布料层。采用SFS复合材料、银离子抗菌面料层、无纺布层和涤纶防静电布料层，使防护衣可持久、耐高温等，在水洗次后还可达到99.9%细菌减少率,以及99.3%抗病毒活性率，防护衣的两端袖口的背面均安装有金属收紧扣，可根据使用者的情况调节袖口的大小。

左右滤芯 897

 0

本实用新型公开了一种左右滤芯，包括滤芯本体；所述滤芯本体主要由前端盖、滤层、内骨架、外骨架滤层和后端盖构成；所述前端盖和后端盖两端的卡扣内卡接有内骨架和外骨架滤层，内骨架和外骨架滤层之间设置有滤层；所述滤层包括纳米复合材料层、上固定座和下固定座，所述纳米复合材料层安装在上固定座和下固定座之间；所述前端盖的一端固定有端盖接头，端盖接头与滤层之间的前端盖的内部形成进气流道，端盖接头上设置有进风口，端盖接头的外侧镶嵌有密封圈；所述外骨架滤层的外壁上设置有出风口。本实用新型的气道设计为平滑的弧形，可以减少空气流动过程中的压力损失和流量损失，滤层采用纳米复合材料层，在空气湿度很大的情况下依然能保证很高的过滤效率，过滤精度高。

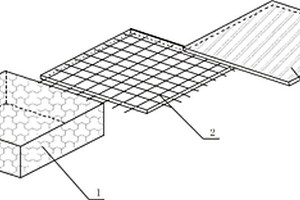

聚苯薄壁方箱 1010

 0

本实用新型公开的一种聚苯薄壁方箱，涉及建筑材料技术领域，其结构包括实心方形内芯层(1)、玻璃网格布层(2)和复合材料层(3)，所述玻璃网格布层(2)包裹实心方形内芯层(1)，所述复合材料层(3)涂抹在玻璃网格布层(2)上将实心方形内芯层(1)、玻璃网格布层(2)和复合材料层(3)结合在一起。由于将内芯层设置为实心结构，增强了薄壁方箱的抗负荷能力，更结实耐用。

治疗胆系肿瘤的药物纳米复合温敏凝胶剂 919

 0

本发明公开了肿瘤治疗药物技术领域的一种治疗胆系肿瘤的药物纳米复合温敏凝胶剂，包括下述三种物质：胆系肿瘤药物；温敏凝胶剂；复合材料：该复合材料用料组成为：凝胶骨架：17～30％，该种治疗胆系肿瘤的药物纳米复合温敏凝胶剂，降低凝胶表面的疏水性，配合抗炎性多肽，可在避免造成大量蛋白质黏附和变性的同时，减轻炎性反应，避免炎性反应使凝胶周围形成纤维包裹，稳定渗透压，保证凝胶的水分和网络结构的稳定，并融合复合材料达到骨料支撑效果，提高了凝胶骨架与水分的相互作用，提高结合水比例，提高凝胶的机械强度，减少和控制水分流失，延长凝胶在体内的降解速度，可长期稳定释药，避免出现药物突释的风险。
