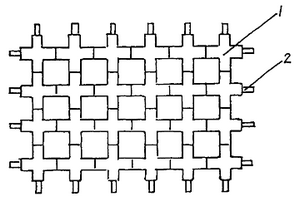

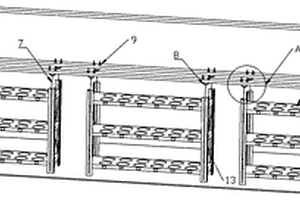

本实用新型属于选矿机械的筛网技术领域。提出的组合筛网是由筛孔组件(1)和骨架(2)组成,筛孔组件为注塑件,由相互垂直的横条和竖条构成,其下部设有交错的横向连接孔和竖向连接孔;骨架分别穿入筛孔组件下部的横向连接孔和竖向连接孔内,使多个筛孔组件连接形成筛网。本实用新型设计独特、结构简单。由于其将筛网设计为组合结构,且筛孔组件采用聚氨脂材料注塑成形,通过金属骨架使其组装连接为筛网,这样,有效提高了筛网的使用寿命,降低生产成本,减轻了重量,增强了强度,同时在不影响筛网使用性能和使用寿命的前提下,其筛网的形状及筛孔的大小可根据需要任意组装,生产制作方便。

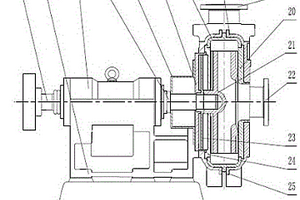

本实用新型属于钼选矿磨矿生产设备技术领域,具体涉及一种钼选厂一段磨矿系统用渣浆泵。该钼选厂一段磨矿系统用渣浆泵,其叶轮直径与叶轮流道宽度比例为6.80~8.54:1;其护套设有护套出料口、预埋件Ⅰ预埋件Ⅱ和引水室;所述预埋件Ⅰ和预埋件Ⅱ硬度高于护套。本实用新型通过对一段磨矿系统渣浆泵叶轮和护套的结构优化,保护了一段磨矿系统的渣浆泵和水力旋流组,提高了一段磨矿系统磨矿效率,提高了生产效率。

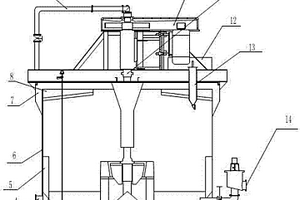

本实用新型公开了一种圆形充气搅拌式浮选机,其包括槽体、在槽体的上部设置有动力装置、搅拌主轴、给料箱、进气管,搅拌主轴为中空结构,位于槽体内的搅拌主轴下部设置有搅拌叶片以及排气孔,槽体下部设置有放空管和尾矿排矿装置,进气管和搅拌主轴顶部连接,槽体内上部设置有泡沫槽,所述的槽体为圆柱体,在槽体上部外围一周设置有泡沫溢流槽,其和泡沫槽连通,在槽体内腔的底部中间设置有中心锥体,在槽体内腔的底部一周设置有底锥面。本实用新型可通过控制气阀来控制充气量的大小;并易于调节,保持恒定,因而有利于提高浮选机的处理效率和选矿指标;叶轮不起吸气作用,转速低,功率消耗少,磨损小,且脆性矿物不易产生泥化现象;单位处理量电耗较低。

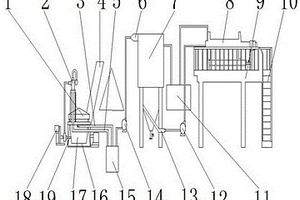

本实用新型公开了一种尾砂回收零排放装置,包括压滤机专用泵、立式泵、污水中转池和渣浆泵,所述渣浆泵安装在尾矿干排机的左侧,且尾矿干排机下侧设置有筛下水箱,所述筛下水箱上侧设置有振动筛,且振动筛上侧设置有分离器,所述分离器通过管道与渣浆泵连接在一起,且渣浆泵通过渣浆管与筛下水箱连接在一起,所述污水中转池安装在尾矿干排机的右侧。该尾砂回收零排放装置,结构设置合理,采矿选矿尾水净化、固体废弃物干排等问题推出的系统化解决方案,整个系统具有工艺性合理,结构设计优化,工作流程流畅,安装调试方便,维护保养简单,操作简单等特点,能够更好的保证排放装置的高效作业,促进矿产行业的发展。

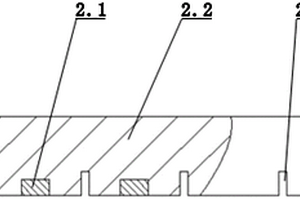

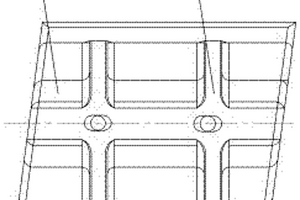

本实用新型属于选矿厂粗精、再磨,非金属矿细磨等行业的立式搅拌磨筒体衬板技术领域,具体涉及一种用于立式搅拌磨的磁性聚氨酯衬板,所述衬板吸附设置在立式搅拌磨筒体的内壁上,由若干个衬板单元纵横排列组成,衬板单元为长方体,每个衬板单元包括一个聚氨酯保护壳和若干块磁铁块,聚氨酯保护壳与筒体内壁接触的一面为安装面,安装面的相对面为工作面,若干块磁铁块均匀间隔通过硫化镶嵌于聚氨酯保护壳的安装面内,磁铁块只有一个面裸露,同一排磁铁块的极性相同,相邻两排磁铁块的极性相反,在聚氨酯保护壳的安装面上横向相邻磁铁块的位置之间均设有切缝,与筒体内壁贴合度高,磨矿效果好,使用寿命长,安装更换方便。

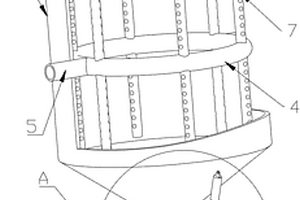

本实用新型涉及提高矿产资源回收利用率的采矿、选矿技术领域,公开了一种用于打包机管道的反冲清理装置,它包括料罐,料罐的底部设置有下料管,下料管上安装有蝶阀,料罐内设置有首尾封闭的环形水管,环形水管绕料罐的轴心线设置,环形水管上设置有进水管,进水管支出料罐的侧壁,位于料罐侧壁外的进水管上安装有阀门,环形水管上还设置有与其内腔连通的喷水管,喷水管为若干根且绕料罐的轴心线设置,喷水管的轴心线平行与料罐的轴心线,喷水管上设置有朝向料罐的内壁的喷头。本实用新型的有益效果是:通过环形水管将清洗液均匀输送至喷水管内,并经过喷头向射向罐体内壁,从而对罐体进行清洗,避免了人工清洗,降低了工人劳动强度。
本实用新型介绍了一种复合合金耐磨弯管头,包括弯管头本体、复合耐磨合金块、固定钢板、C型卡箍;所述的弯管头本体采用陶瓷管或者耐磨钢管材料,分若干段制作,连接成90°的弯管;所述的复合耐磨合金块为U型管状结构,设置包裹在弯管头的外壁上;所述的固定钢板覆盖在复合耐磨合金块的外壁上,和C型卡箍连接在一起,通过螺栓将其固定在复合耐磨合金块及弯管头本体上。本实用新型结构简单,能够抵御高压矿浆在输送中对弯管处产生的冲击,抵抗高压矿浆对弯管头的冲刷磨损,从而减少弯管头的更换频次,提高弯管头整体的使用寿命,保证选矿生产线的连续性,增加生产效率。

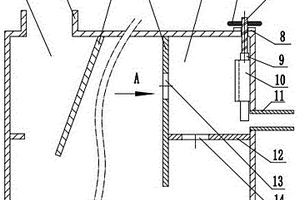

本实用新型介绍了一种均匀分浆装置,包括来浆池、分浆池、阻尼板、分隔板、流量控制板、卡槽板、丝杠、手轮、出液管;所述的来浆池上部设置有进液口,进液口的一侧设置一阻尼板;来浆池内部设置两个相互垂直的分隔板,将来浆池与分浆池隔开;分隔板上分别设置两个孔径形同的分流孔;所述的分浆池上部设置一圆孔,侧面设置一出液管;所述的卡槽板对称设置在分浆池内部出液管的上部;所述的流量控制板设置在卡槽板内;所述的丝杠,下端和流量控制板相连,上端和手轮连接。该装置用于液体矿浆均匀分流,使用中各分流孔磨损速度等同,保证选矿生产线的连续性,该装置结构简单,操作便捷,即减小检修更换频率,节约生产成本,又提高了生产效率。

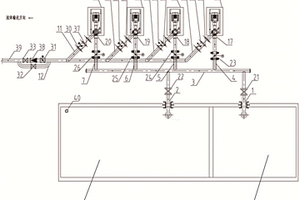

一种轴封水输送管路,涉及矿山管路配置领域,包括浊水池、净水池,在浊水池、净水池中分别设有与吸入干管管路连通设置的吸入管路A、吸入管路B,吸入干管管路上间隔均匀的设有吸入支管A、吸入支管B、吸入支管C和吸入支管D,吸入支管A、吸入支管B、吸入支管C、吸入支管D分别与水泵A、水泵B、水泵C、水泵D的吸入口连接,水泵A、水泵B、水泵C、水泵D的出口处分别连接有输出支管A、输出支管B、输出支管C、输出支管D,输出支管A、输出支管B、输出支管C、输出支管D的出口端均连接在输出干管管路上;本实用新型解决了因渣浆泵消耗净水水源的轴封水导致的系统引入水量过多、选矿水外排的问题。

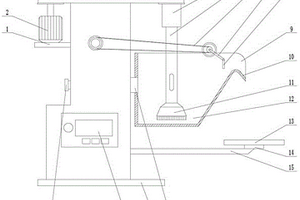

一种可在线称量精矿产品的实验室用挂槽浮选机,包括机体,机体上自上而下依次设置有第一驱动单元、浮选槽和称重单元,机体侧部固定设置有控制面板;所述第一驱动单元驱动连接有搅拌发泡装置,搅拌发泡装置伸入到所述浮选槽中;所述浮选槽设置有一个出口;所述称重单元包括固定设置在所述机体上的第二支撑板,第二支撑板上固定设置有压力传感器,压力传感器上设置有托盘,托盘位于所述出口的下方;所述控制面板与所述第一驱动单元和所述压力传感器均电性连接。本实用新型提供一种可在线称量精矿产品的实验室用挂槽浮选机,能够在选矿浮选试验中实时地对湿精矿进行在线称量,从而提高试验效率和试验结果的准确度。

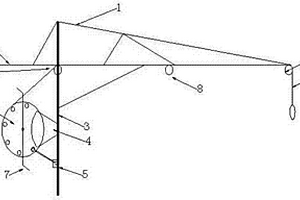

本实用新型属于金属选矿尾矿排放技术领域,主要涉及一种便携式尾矿库悬臂放矿管道对接器。对接器主要是由起重桁架(1)、滑轮动力放大装置、装置固定架组成;起重桁架(1)由方向调节杠杆(2)、套筒(3)、连接支架(4)、安全锁定销(5)构成;滑轮动力放大装置由导绳转向滑轮(8)、轮盘(6)、曲柄(7)、钢丝绳套(9)构成;装置固定架由固定架底座(10)、钢管(11),法兰片(12)、焊接片(13)构成。起重桁架(1)与滑轮动力放大装置通过焊接在套筒(3)上的连接支架连接固定为一个整体,套筒(3)的内径大于装置固定架上钢管(11)的外径。用于起重桁架(1)、滑轮动力放大装置与装置固定架的连接装配。本实用新型安装方便,省时省力,解决了在松散矿砂上无法使用起重设备的问题,提高了管道安装的效率。

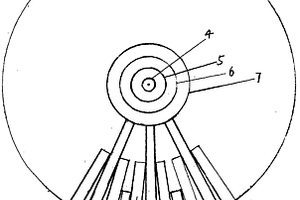

一种叶滤机过滤装置,由长聚液管,中聚液管,短聚液管,减压管,溢流管,给料管,花盘,筒体构成;圆柱形筒体内的中部设置花盘,花盘中设置给料管,给料管内设置溢流管,溢流管内设置减压管,减压管是本装置的中心。减压管、溢流管、给料管在筒体的中部分层同心设置。花盘外侧与筒体内壁之间设置至少三组长聚液管,长聚液管两侧设置中聚液管。中聚液管一侧设置短聚液管与另一根长聚液管两侧设置的中聚液管相连接。长聚液管、中聚液管、短聚液管向心设置,布局合理,减少工序,节约空间,提高产量,节能降耗,广泛用于氧化铝、选矿、食品等固液分离领域。

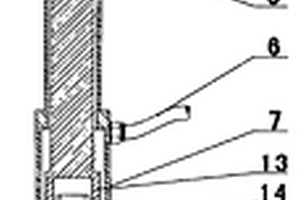

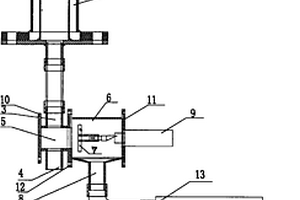

一种高效全发散微泡发生器,涉及选矿设备的附属部件技术领域,包含气缸(9);其特征在于:在其气缸(9)的气缸杆(14)连接在套管(4)一端的套管接头(7)上,在套管接头(7)的外壁上设置有进气管(6),套管(4)的另一端连接在端套(3)上,在端套(3)内设有密封圈(11),密封圈(11)套在喷头(1)的中部,在喷头(1)的上部设有多组喷射孔(2),喷头(1)的下部设有导孔(12),喷头(1)的下端与活动杆(5)的上端连接,活动杆(5)下部的活动杆端套(13)套在气缸杆(14)上;本实用新型采用多孔结构设计,巧妙的将关键零部件的喷嘴结构设计成散装喷射方法,实现了高效节能的设计目的。

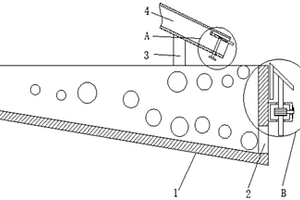

一种无动力分级机,涉及选矿分级设备领域,在沉砂槽的顶部设有分级箱,沉砂槽和分级箱之间设有隔板,在分级箱内设有液位测量装置、沉砂放矿装置、分机板和挡板,挡板和沉砂放矿装置设置在隔板上,沉砂放矿装置上方的分级箱顶部设有电动执行器,电动执行器与设置在分级箱上的液位测量装置相连接,分机板设置在分级箱的内壁上,在分级箱外部面上分别设有进料口和细粒出口,在沉砂槽内设有斜板,沉砂槽外部设有沉砂出口;本实用新型实用性强,操作起来比较简单,不但能够快速高效的将矿浆的细粒和粗粒分离开来,而且减少了人工,极大的提高了工作效率。

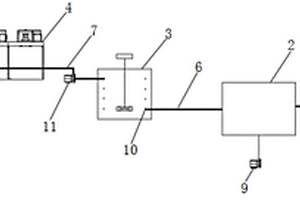

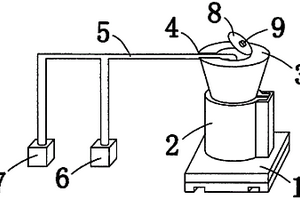

本实用新型公开了一种矿浆浓度自动调控装置,涉及选矿的技术领域,解决了人工采样检测效率低的技术问题。它包括第一电动阀、储料罐、称重器和PLC控制器,第一电动阀与PLC控制器电气连接,混合池通过导浆管与储料罐相连通,导浆管上设有与PLC控制器电气连接的第二电动阀;储料罐安装在称重器上,且储料罐上设有液位传感器,称重器、液位传感器均与PLC控制器电气连接;储料罐的底部设有排水组件,排水组件与PLC控制器电气连接;进水管通过清洗组件与储料罐相连通。本实用新型结构合理,可自动的对矿浆浓度进行检测和调控,并且具有自动清洗功能,不仅提高了检测效率,还避免了残留的矿浆对下一次检测的影响。

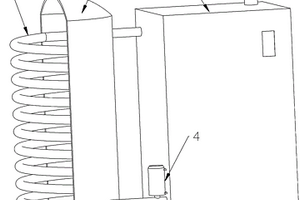

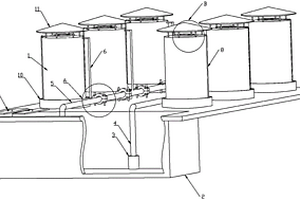

本实用新型涉及提高矿产资源回收利用率的采矿、选矿技术领域,公开了一种用于浮选剂原料罐的水循环加热装置,它包括原料罐和锅炉,锅炉上设置有出水管和回水管,原料罐内设置有盘管,盘管的两端分别连接出水管与回水管,出水管上设置有向盘管输水的热水泵,热水泵的底座四角上均开设有安装通孔,安装通孔安装有弹性胶筒,弹性胶筒内套有刚性衬套,刚性衬套内安装有螺栓,螺栓上套有弹性胶块,弹性胶块为两块且位于热水泵的底座下方,每块弹性胶块与沿热水泵的转子轴心线方向分布的两个弹性胶筒连接。本实用新型的有益效果是:通过热水泵将锅炉内的热水输送进入原料罐内的盘管,通过热交换将令原料罐内的物料保持液体状态,便于生产使用。

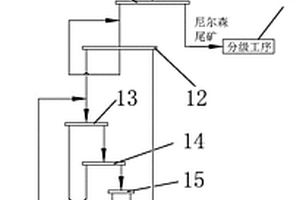

本实用新型涉及一种尼尔森精矿再富集系统,其包括尼尔森重选机、GT系列摇床、碾辊、第一摇床和第二摇床,所述尼尔森重选机的精矿出口连接GT系列摇床的进料口,所述尼尔森重选机的尾矿出口连接分级工序,所述GT系列摇床的精矿出口连接所述第一摇床的进料口,所述GT系列摇床的中矿出口导入GT系列摇床的进料口,所述第一摇床的尾矿出口连接第二摇床的进料口,所述第一摇床的精矿出口与第二摇床的精矿出口相连通且连接至冶炼工序,所述第二摇床的尾矿出口连接至碾辊,尾矿经碾辊碾压后导入第一摇床的进料口。本实用新型降低了冶炼成本,提高了选矿冶炼回收率,提高了资源的综合利用率。

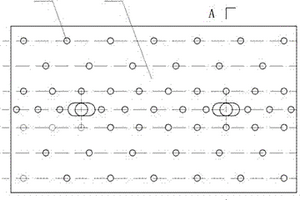

本实用新型属于选矿打磨破碎技术领域,具体涉及一种复合镶嵌耐磨衬板。提出的一种复合镶嵌耐磨衬板具有横截面呈圆弧形的高锰钢质本体;高锰钢质本体内镶嵌有沿高锰钢质本体宽度方向设置的多组圆柱合金体;每组圆柱合金体为多个,且相邻两组圆柱合金体间隔设置;多组圆柱合金体呈网格状交叉布置;多组多个镶嵌在高锰钢质本体内的所述圆柱合金体突出于所述高锰钢质本体的上端面,并在所述高锰钢质本体的上方形成用以在使用过程中首先与磨机钢球接触的摩擦面;所述的摩擦面为中部向上凸起的圆弧面。本实用新型提保留了原高锰钢材质较好的韧性;提高了耐磨衬板的耐磨性,增加了使用寿命,降低了衬板的更换频率,降低了生产成本。

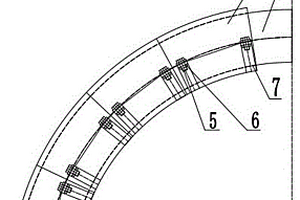

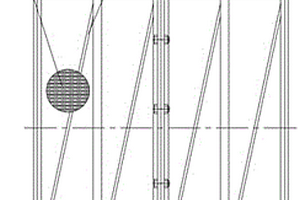

本实用新型属于钼选矿磨矿生产设备技术领域,具体涉及一种钼选厂一段磨矿系统用圆筒筛。该钼选厂一段磨矿系统用圆筒筛,采用聚氨酯筛板圆筒筛,其聚氨酯筛板设有聚氨酯板、纵向钢丝绳、横向钢丝,所述纵向钢丝绳和横向钢丝通过预埋方式将聚氨酯板固定在一起构成聚氨酯筛板,聚氨酯筛板弯曲成圆弧形圆周固定于筛架外侧,聚氨酯板设有筛孔。本实用新型通过对一段磨矿系统采用高强度聚氨酯筛板圆筒筛,能有效拦截阻止球磨机碎球进入矿浆池,保护了一段磨矿系统的渣浆泵和水力旋流组,显著提高了一段磨矿系统磨矿效率,提高了生产效率。

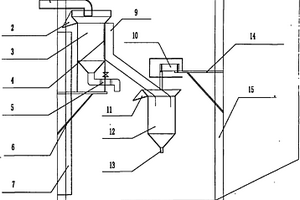

一种智能浓度计,是以浓度壶测量浓度的方法为依据,在选矿过程中能准确的进行加药及浮选工作,能够准确测量矿浆浓度,有效解决了人工测量的滞后性与核辐射测量的核辐射危害性的问题;抗腐、防锈性能强,适用于现场恶劣环境。它是由:进料口,缓冲壶溢流口,缓冲壶,缓冲壶减压方孔,缓冲壶出口阀门,缓冲壶支架,溢流槽,出料口,导流管,负荷传感器,称重壶溢流口,称重壶,称重壶出口,负荷传感器支架,不锈钢箱体构成;广泛应用于矿浆浓度、污泥浓度、水煤浆浓度、药液浓度、纸浆浓度、石灰乳浓度等的在线测量。
一种萤石矿坑道用运输小车,涉及一种小车,在箱体(5)的相对两外侧壁上分别设有转轴(3),两转轴(3)分别担在两“U”形通槽(12)内,两侧筛板(4)的各一端分别和底筛板(6)的相对两端铰接连接,两侧筛板(4)的各另一端分别和箱体(5)的相对两内侧壁上端铰接连接,在侧筛板(4)和底筛板(6)上分别设有筛孔(11),两支撑柱(2)的下端分别和底板(8)的上端固接;本实用新型通过将传统的只具备单一运输功能的坑道小车,设置为不仅具有运输功能,还能在运输时车辆的运动使筛板产生晃动,实现了坑道小车在运输矿石时就可以将运输的矿石利用筛板进行选矿的目的。
本实用新型公开了一种内旋式塑料喷头。其由顶盖、旋转体及底座组成,顶盖的下端中心设有凸起的圆柱孔;底座的中心为贯通的通水孔、下部为连接管,顶盖与底座通过支柱固定连接为整体;在顶盖与底座间设有旋转体,该旋转体的下部为带水槽的锥体结构,在旋转体的上下端分别设有连接柱。本实用新型结构简单,其采用工程塑料制作,强度高、耐用性好、价格便宜。由于其是利用中心旋转体在水力作用下将水呈小雨点状由中心向外分散,形成伞状喷射,并可调节喷水射程,因而实用性较强。其尤适合道路两侧绿化带、住宅、园林小区、单位绿化小区的花卉绿地浇灌,同时也适合堆浸选矿工艺中使用。
本实用新型涉及一种用于磨矿机的无动力隔渣筛,包括集料箱、筛箱、筛框、筛网和支架,所述的支架设置在磨矿机出浆口下方,筛箱固设在支架上,集料箱设置在筛箱上部一端;所述的筛箱整体为上部开口的箱体结构,其下部连通有漏斗形矿浆出口,筛箱的箱体内设有中隔板,中隔板两侧分别设有筛框,每个筛框上均覆设有筛网;所述的集料箱整体为上部开口的箱体结构,其上部开口位于磨矿机出浆口下方,集料箱设有两个可分别封闭的出浆口,两个出浆口分别位于筛箱中隔板的两侧。本实用新型结构简单牢固,在筛箱内设置两个相互独立的筛框,在使用及更换筛网时一侧筛框工作,另一侧可进行更换,磨矿机不需停机,可大幅提升整个选矿生产线的效率。

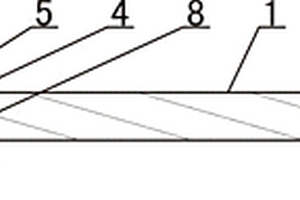

本实用新型涉及选矿设备技术领域,尤其是一种伸缩节橡胶垫装置,为了解决传统伸缩节使用周期不长,易损坏的问题,提供一种伸缩节橡胶垫装置,其包括,伸缩节外管、丝杠及橡胶垫,其特征在于:伸缩节外管固定孔设置于伸缩节外管上且与伸缩节外管固定相连,伸缩节内管固定孔设置于伸缩节内管上且与伸缩节内管固定相连,丝杠一端设置于伸缩节内管固定孔内且与伸缩节内管固定孔固定相连,伸缩节内管固定孔通过丝杠与伸缩节外管固定孔相连,所述的丝杠上设置有螺母及橡胶垫,本实用新型采用圆柱形橡胶垫,结构简单,易于生产。

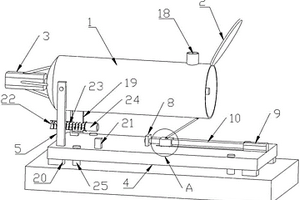

本实用新型涉及提高矿产资源回收利用率的采矿、选矿技术领域,公开了一种用于浮选剂反应釜的搅拌机构,它包括釜体和釜盖,釜盖安装在釜体上,釜体内安装有搅拌机构,搅拌机构的动力输入端连接有第一电机,第一电机固定安装在釜体的底部外侧,釜体远离釜盖的一端铰接有一对支撑杆,支撑杆垂直设于承台上,承台上设置有滑块,滑块上铰接有连接杆,连接杆的另一端铰接在釜体靠近釜盖的一端,承台上还安装有驱动滑块沿釜体的轴心线往复运动的驱动组件。本实用新型的有益效果是:通过驱动组件往复运动的滑块,令连接杆呈摆锤运动,铰接在支撑杆上的釜体在连接杆的带动下上下摆动,令物料在釜体内往返运动,令物料的搅拌更加均匀。
一种耐磨合金钢棒,用于研磨矿石,所述耐磨合金钢棒的碳含量为0.41‑0.48%,铬含量为1.1‑1.4%,钼含量为0.20‑0.30%,其余为铁和不可避免的杂质。耐磨合金钢棒的组织结构分为两层:外层为板条状马氏体层,其厚度为耐磨合金钢棒半径的60‑80%,内层为针状马氏体加少量上贝氏体层。所述耐磨合金钢棒经热处理工艺制得,该工艺包括加热、淬火和回火。本发明的耐磨合金钢棒改进了国标42CrMo的组织成份,增强了淬透性,使其更适于用来制造磨棒。本发明的热处理工艺能使磨棒获得高硬度和高厚度的板条状马氏体层来增强耐磨性能。本发明不仅使耐磨合金钢棒具有更深的淬硬层和更高的硬度,而且使其具有较高的耐疲劳强度和抗冲击能力。因此,延长了使用寿命,降低了选矿企业的生产成本。
本发明属于选矿工艺技术领域,主要涉及一种浮选高浓度白钨粗精矿的工艺。白钨粗精矿品位为1.3%左右,加温桶矿浆浓度在65%以上,加温桶规格为φ5.0×5.5m,矿浆高度为3.0m,脱药剂按单耗65kg/t粗精矿的量计算添加,在高温搅拌条件下,使石英、萤石、硅酸盐类等脉石矿物与白钨矿有效分离。矿浆加温脱药过程完成后,将矿浆加清水稀释至35%—40%浓度进入精选作业,并适当小开浮选机进气阀门,确保浮选作业矿浆液面平稳,就能使白钨颗粒和脉石矿物短时间得到有效分离,白钨颗粒能很快富集于气泡表面,并随之刮出,获得白钨精矿。矿浆浮选时间基本在2.0小时以内,最终白钨精矿品位仍保持在30%左右,回收率仍在96%以上。
