江苏无锡有色金属复合材料技术理论与应用

制备核壳结构锂离子电池合金复合负极材料的方法 676

 0

本发明涉及一种喷雾干燥-碳热还原法制备核壳结构锂离子电池合金复合负极材料的方法,属于材料科学技术领域。首先按化学计量比称量所需制备合金复合材料的纳米氧化物和有机高分子聚合物,加入溶剂配成一定浓度的溶液,将溶液进行喷雾干燥,所得粉体在一定温度气氛下进行煅烧,可获得球形核壳结构的锂离子电池合金复合负极材料。本发明制备的产品,具有优良的电化学性能,制备方法成本低,工艺简单,可直接用于锂离子电池合金复合负极材料的大规模工业化生产。

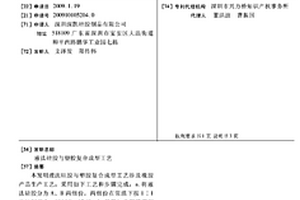

液汰硅胶与塑胶复合成型工艺 569

 0

本发明液汰硅胶与塑胶复合成型工艺涉及橡胶产品生产工艺;采用如下工艺和步骤完成:A.将液汰硅胶分为A、B两组份,两组份在常温下按1∶1的比例混合,时间8-12秒;B.烘箱加热塑胶零部件时间10-20分钟、加热温度为170±20℃;C.注射填充压力30±10BAR,保压30±10BAR,保压时间7±2秒;D.加料时,上下模水冷却时间25±10秒,冷却水温度20±10℃;E.上模温度125±10℃,下模温度130±10℃。本发明液态硅胶复合材料制品的塑件外形尺寸精度达到IT6级以上、位置度公差达到IT7级以上。可直接在产品结构上有所改观。根据实际加工条件,顶部及底部表皮厚度可大不相同,能减少或消防易出缺陷产品的厚薄不均现象。

原生柱状硬质合金相复合磨球的制备方法 875

 0

本发明公开了一种原生柱状硬质相复合磨球的制备方法,该方法制备的原生柱状硬质合金相复合磨球的表面由高硬度柱状硬质点和高韧性基体金属复合而成,首先粉芯丝材编织成具有一定厚度和直径的球形合金粉芯丝材骨架,放入浇铸型腔中;利用高温钢液/铸铁液进行浇铸,对高合金粉芯丝材进行铸渗、烧结或溶化,在一定温度区间内,合金元素进行扩散,使粉芯丝材原位反应生成高硬度柱状硬质相,并实现硬质相与基体金属两部分的冶金结合,使磨球表面层形成内含一定比例柱状硬质相的耐磨复合材料。本发明具有设备投入小、成本低、操作简单等特点;制备的复合磨球具有高耐磨性、高韧性、高抗拉强度和高抗压强度。

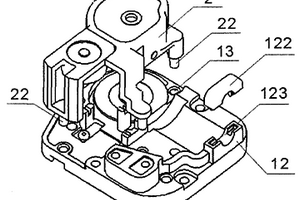

八音琴 783

 0

八音琴,特别涉及一种由树脂为主要成分的复合材料制成的八音琴底板制成的八音琴,包括带支承销支架的八音琴底板、发条盒、音筒,所述的底板上设通孔,相应的发条盒上设固定柱,固定柱穿过通孔由超声波铆接而固定。本发明的优点在于:由于采用在发条盒上设固定柱和在底板上设通孔,发条盒和底板固定时能在底板背面进行铆接,空间较大,铆接比较方便,因此不但提高了八音琴的生产效率,而且还提高了八音琴产品的质量和合格率。

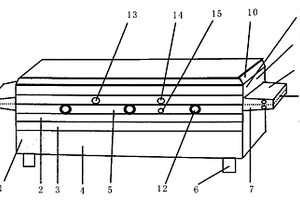

生产碳纤维的高效节能、补强、碳化等功能性设备 655

 0

一种用于生产碳纤维的高效节能、补强、碳化等功能性设备,涉及制造碳纤维设备领域,其特征是箱体内工作室中发热体采用碳/碳复合材料发热体或石墨发热体,冷却方式采用水冷却电极和发热体,保温层采用石墨碳保温毡与高铝纤维保温隔热毡,进出料口采用氮气管中的氮气出气口对吹的方式封闭工作室内的高温和惰性气体不外泻。比传统的碳化设备有了较大的改动,具有设备使用寿命长、保持住了工作室内高温及气体不外泻等优点。

调节器 639

 0

本发明是一种新的物理保健治疗器械,它是一种由复合材料制成的生物陶瓷体,该生物陶瓷体可产生电场和电流。该电场和电流作用在人体上产生的生物效应,达到调节治疗和保健的目的。

二氧化锡/二氧化硅复合纳米颗粒的制备方法 986

 0

本发明公开了一种具有海胆状结构的二氧化锡/二氧化硅纳米复合材料的制备方法，其制备方法是：将硅源和锡源溶于水和乙醇的混合溶剂配制成前驱体溶液，利用注射泵将前驱体溶液通入燃烧反应器，进行水解反应，反应温度为1500～2000℃。球状二氧化硅颗粒在火焰中先生成，然后二氧化锡在其表面异相成核并取向生长，最终生成具有海胆状结构的二氧化锡/二氧化硅的纳米复合结构。本发明设备工艺简单，易操作，易于实现工业连续化制备。

含硅聚硼氮烷先驱体的制备方法 918

 0

一种含硅聚硼氮烷先驱体的制备方法。是以三氯化硼和七甲基二硅胺烷为起始原料，按三氯化硼∶七甲基二硅胺烷的摩尔比=1∶3～1∶10）以滴加的方式加入反应器中，边滴加边搅拌；升温至150～500℃，保温10～40小时；再将反应器温度降至室温～300℃，减压蒸馏0.1～3小时，除去溶剂、低分子后，将体系降至室温即得到含硅聚硼氮烷先驱体。本发明反应过程简单，合成产率高；成本低，制得的含硅聚硼氮烷先驱体应用范围很广，可以用于制备陶瓷纤维、陶瓷块状材料，陶瓷基复合材料，特别适合于制备透波陶瓷材料。

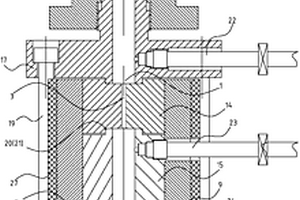

毛细管流变仪及高分子材料流变性能测量方法 851

 0

本发明公开了一种毛细管流变仪及高分子材料流变性能测量方法，该毛细管流变仪包括有料筒，在料筒的前端设有进料口，在料筒的后端设有出料口，在料筒内设有第一毛细管道、过料管道及第二毛细管道，进料口依次通过第一毛细管道、过料管道、第二毛细管道与出料口相通，过料管道的横截面面积大于所述第一毛细管道及第二毛细管道横截面面积。本发明可以同时测量高分子材料的剪切流变参数和拉伸流变参数，并且在测量高分子复合材料时可以避免人为因素的影响，减少分次测量时的误差，提高测量的精度。

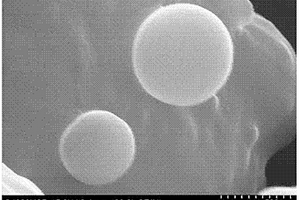

脲醛树脂包覆双环戊二烯纳米微胶囊及其合成方法和应用 610

 0

脲醛树脂包覆双环戊二烯纳米微胶囊及其合成方法和应用，本发明涉及自修复材料及其合成方法和应用。本发明的脲醛树脂包覆双环戊二烯纳米微胶囊是以脲醛树脂为壁壳，以双环戊二烯为芯材制成的纳米级球形颗粒。方法：将尿素与甲醛溶液加入到反应器中搅拌均匀后，再加入间苯二酚和NH4Cl，调节pH后，加热反应，得到预聚体；将十二烷基苯磺酸钠溶液分别加入到双环戊二烯和预聚体中，再将两者混合，再调节pH值至酸性后，升温反应，将得到悬浮液冷却、洗涤、过滤、干燥后，得到脲醛树脂包覆双环戊二烯纳米微胶囊。纳米微胶囊的自修复效率为60％以上，制备方法简单、易操作，产率为80％～85％。可用于航空和航天的复合材料中。

用碳纳米管担载铂催化剂及其制备方法 559

 0

本发明涉及一种用碳纳米管担载铂催化剂及其制备方法。制备过程中先将碳纳米管与壳聚糖溶液混合制备出复合材料，再用来担载铂。制备过程省去了对碳纳米管的酸化、氧化等前处理工艺，而担载的铂含量可高达70%。本发明具有制备工艺条件简单易放大，不损害碳纳米管表面形貌，用于氧还原电池催化剂具有较好的活性和稳定性，适合在质子交换膜燃料电池领域广泛应用。

挤出U-PVC门窗异型材塑料 659

 0

本发明涉及一种有机高分子复合材料，更具体地说，是涉及一种挤出U-PVC门窗异型材塑料，包括PVC、三盐基硫酸铅、氯化聚乙烯(CPE)、复合润滑剂、ACR、硅烷类偶联剂、CaCO3，配比为PVC？85％-92.5％、三盐基硫酸铅0.5％-3.1％、氯化聚乙烯(CPE)0.6％-3.8％、复合润滑剂0.5％-1.5％、ACR0.2％-1.8％、硅烷类偶联剂0.2％-1.2％、CaCO3？0.5％-1.0％。本发明挤出U-PVC门窗异型材塑料具有良好的力学性能和加工性能，同时具有优良的耐候性，进一步提高了门窗异型材塑料的使用率。

耐热抗辐射地热地板的制造方法 684

 0

本发明涉及一种地板的制造方法，具体的是涉及一种耐热抗辐射地热地板的制造方法，该方法采用陶瓷复合材料作为地板基材，在基材上覆盖一层碳纤维面层，再在其表面贴有耐磨纸，耐磨纸材料选用三氧化二铝。制成的地板强度高、耐磨性好，陶瓷材料的选用使地板具有更高的导热性；同时，碳纤维材料的加入，具有较高的耐热性，耐热性温度高达2000℃，并且热容量小，可以起到节能的效果，另外抗辐射性能较好，比较适合多电脑的办公室使用。?

高流动性易脱模塑料 888

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种高流动性易脱模塑料,是由以下成分按重量比组成,聚氨酯:75-95%;成核剂:0.1-0.8%;阻燃剂:2-12.5%;云母:0.5-3.2%;邻苯二甲酸二辛酯:0.5-6.5%;流动改性剂:1.0-3.5%;抗氧化剂:0.3-1.8%;活性炭:0.1-5.5%,本发明的高流动性易脱模塑料的有益效果:通过几种一定比例的试剂的加入,使得具有极高流动性,并且注塑易脱模,免加脱模剂。

带电磁屏蔽尼龙6 811

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种带电磁屏蔽尼龙6,是由以下成分按重量比组成,尼龙6:49.5-90%,无卤无碱玻纤:10-45%;热固性树脂:5-15%;导电石墨:2-30%;热稳定剂:2-5%;填充料:0.2-1.0%;活性炭:0.3-5.5%,本发明的带电磁屏蔽尼龙6的有益效果:能够替代金属原材料生产零配件或外壳,它同时即具有尼龙6较高的物理机械性能,同时又具有金属材质的电磁屏蔽功能,从而生产采购方便,相关成本大幅下降,这样全面提高了竞争力。

离子液体复合相变储能材料及其制备方法 884

 0

本发明公开了一种离子液体复合相变储能材料及其制备方法。相变储能复合材料采用多孔材料作为基体材料,再浸渗室温离子液体相变材料构成。多孔材料采用多孔石墨、蒙脱土、活性碳、膨胀珍珠岩、煅烧高岭土、海泡石、凹凸棒土、粉煤灰膨胀材料及其混合物,离子液体采用熔点低于100℃的室温离子液体及其混合物。与现有的复合相变储能材料相比,离子液体复合相变储能材料具有热稳定性好、没有蒸汽压等优点,可有效促进复合相变储能材料在诸多领域的应用。

自润滑耐磨注塑级二硫化钼填充高温尼龙及其制作工艺 924

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种自润滑耐磨注塑级二硫化钼填充高温尼龙及其制备方法,是由以下成分按重量比组成,高温尼龙:87-95%;高分子量硅油:0.1-2.5%;二硫化钼粉料:1-15%,抗氧化剂:0.3-1.5%;偶联剂:0.1-2.0%;其他助剂:0.3-5.5%,本发明在注塑生产产品时能够自行脱模,不需要用到脱模剂,直接避免了脱模剂中含有的环芳氰在产品上的残留,使得产品更加的环保,且本发明所用原料生产采购方便,全部采用国产原辅料和添加剂以及生产设备,生产成本和原材料成本大大降低,这样有效的提高了产品的综合竞争能力。

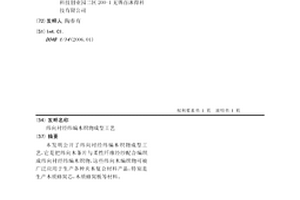

纬向衬经纬编木织物成型工艺 568

 0

本发明公开了纬向衬经纬编木织物成型工艺,它是把纬向木条片与柔性纤维经纱配合编织成纬向衬经纬编木织物,这些纬向木编织物可被广泛应用于生产各种夹木复合材料产品,特别是生产木质蜂窝芯,木质蜂窝板等材料。

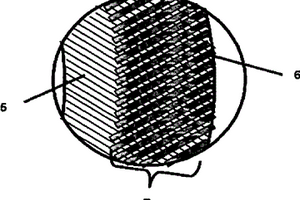

铝合金玻布及织造工艺 998

 0

本发明公开了铝合金玻布及织造工艺,它是把经向铝合金带与玻璃纤维纬纱配合织造成经向铝合金玻布,这些经向铝合金玻布可被广泛应用于生产各种夹铝合金复合材料产品,特别是生产铝合金质蜂窝芯,铝合金质蜂窝板等材料。

环氧树脂/溴代苯乙烯-马来酸酐共固化物及其制备方法 736

 0

一种环氧树脂/溴代苯乙烯-马来酸酐共固化物及其制备方法,属于高分子材料科学技术领域。本发明所提供的环氧预浸料是由溴化苯乙烯-马来酸酐共聚物作为固化剂,固化双酚A二缩水甘油醚环氧树脂或四溴双酚A二缩水甘油醚环氧树脂,或者是两者的环氧树脂混合物。在乙酰基丙酮镧系过渡金属络合物促进剂作用下,形成共固化物。本发明的效果和益处是:所提供的树脂体系非常适合作为浸渍树脂,用于浸渍玻璃、碳、芳纶和PBO纤维等各种材料的织物和无纺布,适合制作复合材料,特别适合制作线路板的层压板。

汽车保险杠聚丙烯专用料的制备方法 895

 0

本发明提供一种汽车保险杠聚丙烯专用料的制备方法,属于汽车专用高分子复合材料技术领域。以共聚聚丙烯为基础树脂,利用马来酸酐接枝物、成核剂α型NA11及无机填料滑石粉提高物料之间的相容性和体系模量,控制结晶尺寸,改善热稳定性和降低成本;利用增韧剂共混增韧、加工改性母料调节加工流动性性,从而达到节能、环保和满足汽车保险杠聚丙烯专用料技术指标的要求。采用本方法制备的汽车保险杠聚丙烯专用料主要性能指标:熔体流动速率为4.8g/10min,拉伸强度为21.6Mpa,悬臂梁冲击强度23℃和-20℃时分别为548J/m、98.7J/m,断裂伸长率为453%,成型收缩率为0.91%,热变形温度为87℃。

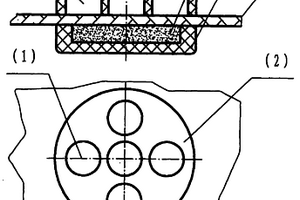

单晶硅生长炉加热器节能支撑脚结构 874

 0

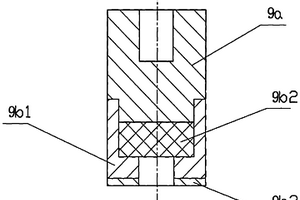

本发明涉及坩埚法生长晶体炉子装置的改进机构,一种单晶硅生长炉加热器节能支撑脚结构,所述支撑脚为上、下两段圆柱段组成,上段为石墨段(9a),且上表面开设轴向的定位销孔,下段为绝热段(9b),且下表面轴向开设金属电极孔。所述上、下两段之间以台阶结构连接。所述绝热段的垂直中心剖面呈U字状,外侧近似L的为硬质支撑裹圈(9b1),中央为一圆柱形固化毡垫圈(9b2)。所述绝热段(9b)采用氧化锆、氧化铝、氮化铝、石英。或梯度密度碳碳复合材料。采用本发明既不影响在原先位置的安装,结构稳定、通用,支撑脚隔绝了加热器通过支撑脚对外传出的热量,节约了设备运行需要的耗电量,节电达10%以上,经济效益非常巨大。

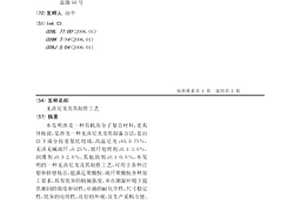

无卤尼龙及其制作工艺 971

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种无卤尼龙及其制备方法,是由以下成分按重量比组成,高温尼龙:45.5-75%,无卤无碱玻纤:5-25%,玻纤处理剂:0.1-3.0%,润滑剂:0.3-2.0%,其他助剂:0.1-0.5%,本发明的一种无卤尼龙及其制作工艺,可用于各种注塑和挤塑场合,能满足聚酰胺、玻纤聚酰胺各种加工要求,具有优异的机械强度,并在潮湿环境下提供相同的强度和韧性,卓越的耐化学性,尺寸稳定性,优异的电特性,良好的外观,且生产采购方便、价格低廉。

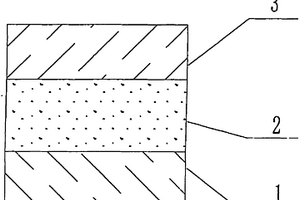

热双金属材料 660

 0

本发明涉及一种热双金属材料。其特征在于:被动层材料为铁镍合金(FeNi36),中间层材料为电工纯铁,主动层材料为铁镍锰合金(FeNi20Mn6)。三层材料占整体材料的体积百分比分别为主动层材料占有38%,中间层材料占有25%,被动层材料占有37%。本发明的优点是用上述主动层材料、中间层材料和被动层材料按上述的尺寸配比,经温复合机复合后所生产的热双金属材料的温曲率为26.0±5%MK-1,电阻率为33.0±5%μΩcm;材料成本下降了12%以上。本发明变更了复合材料中的组元材料(中间层材料和主动层材料)的种类和各组元层材料的体积百分比,优点是易于利用温复合机的复合加工和质优价廉。

电磁屏蔽聚乙烯材料及其制作工艺 587

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种可进行电磁屏蔽的聚乙烯及其制备方法,是由以下成分按重量比组成,聚乙烯:49.5-90%,碳纤维:5-35%;导电石墨:2-30%;抗氧化剂:0.2-1.0%;偶联剂:0.2-2.0%;其他助剂:0.3-5.5%,本发明的一种电磁屏蔽聚乙烯材料能够替代金属原材料生产零配件或外壳,他同时既具有热塑性塑料良好的便于加工性能,同时又具有金属材质的电磁屏蔽功能,从而生产采购方便,相关成本大幅下降,同时还具有耐酸碱腐蚀的特点以及一定的机械强度和耐温性,这样全面提高了竞争力。

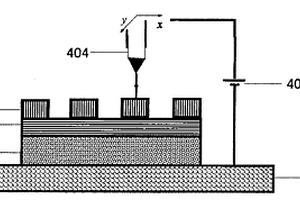

基于多铁性薄膜的磁记录介质及其写入方法 590

 0

本发明涉及到一种基于多铁性薄膜的磁记录介质,包括基片和生长在基片上的介质层,其特征在于所述的介质层包括有由铁电材料构成的铁电结构单元和由铁磁材料构成的铁磁结构单元。其写入方法为:信号源产生的电信号施加于铁电结构单元两端,信号源产生的脉冲电压信号改变铁电层的极化状态,通过磁电耦合效应,电极化状态的改变会进一步改变铁磁结构单元中的磁化方向,从而记录下电信号的状态,完成信息的存储。与现有技术相比,本发明在传统的磁记录介质的基础上,提出了一种新型的多铁性复合材料的磁记录介质,并给出了多种记录介质的结构;这种以多铁性材料为记录的介质,可以实现电写入的磁记录方法,这对于高密度存储、新型多功能器件而言,都具有很大的应用前景。

二氧化钛基有机-无机复合薄膜的制备及采用该薄膜制备微光器件的方法 615

 0

二氧化钛基有机-无机复合薄膜的制备及采用该薄膜制备微光器件的方法,通过改进的溶胶-凝胶技术结合低温有机-无机复合技术引入了有机光敏功能基团以实现具有光敏特性同时集光波导特性于一身的有机-无机复合光电子材料。并基于该类复合材料的紫外光敏特性结合掩模技术、热熔回流技术和压印技术进行低成本的脊型光波导器件和微透镜阵列的制作。特别是本发明是基于在低温下具有数微米厚、折射率可调和紫外光敏特性的单层光学质量波导薄膜,所以非常利于光电子器件的集成化和低成本制作。

SIC纤维表面C/ALN复合梯度涂层制备方法 820

 0

本发明涉及复合材料的制备技术，具体地说是一种连续SiC纤维表面C/AlN 复合梯度涂层的制备方法。按如下步骤操作：第一步，富碳涂层SiC纤维的制备； 第二步，将生产的SiC纤维缠绕在样品支架上，然后放入磁控溅射仪真空室内； 第三步，当真空室的真空度优于1.0×10-3Pa时，转动样品支架，对其进行加热、 保温；第四步，保温结束后，首先通入氩气，然后通入氮气，使气体充分混合； 第五步，启动射频反应溅射电源进行溅射，溅射结束后，关闭气路，保持真空度 优于1×10-3Pa下，降温至40℃以下。本发明可以解决一般碳涂层不能满足界面 的复杂要求这个技术难题，采用本发明能够制备出强度较高且与钛合金基体界面 性能稳定的SiC纤维。

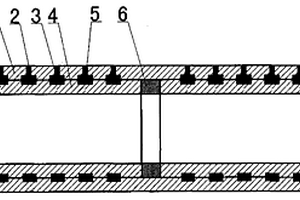

管道连接的结构和方法 648

 0

本发明涉及树脂基复合材料制成的管道的连接方法,一种管道连接的结构和方法,设有管件、管体,在管体端部的圆周上设有外凹槽,管件内径圆周上设有内凹槽,管件上设有注射孔,注射孔与内凹槽相通,管件安装在管体端部上,管件的内凹槽与管体上的外凹槽相对应,通过注射孔注射填充物进入凹槽内固化。本发明设计合理,结构简单,制造成本低,能节省原材料,安装容易,劳动强度低,工作效率高,管道连接密封性能好。

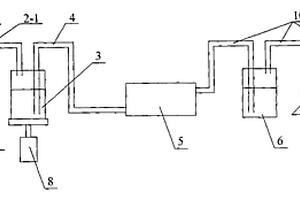

超声处理树脂传递模塑的方法及所用的设备 794

 0

一种超声处理树脂传递模塑的方法及所用的设备,它涉及一种树脂传递模塑的方法及所用的设备。本发明解决了现有RTM工艺中由于树脂体系粘度高,其与纤维基体浸润效果差,导致RTM成品复合材料性能差,以及由于树脂体系粘度高,导致现有RTM设备投资使用成本高的问题。本发明的方法是在树脂传递模塑工艺过程中持续对储胶罐中的树脂进行超声处理。本发明的方法所用的设备,它由储气罐、带有阀的输气管、储胶罐、输胶管线、模具、集胶罐、真空泵和超声装置,以及连接在以上各部件之间的管线组成,本发明中超声装置位于储胶罐底部。本发明可以对适用于传统RTM工艺的所有树脂体系进行处理,树脂体系的表面张力降低至45N/M,RTM成品的拉伸强度提高23.7%。
