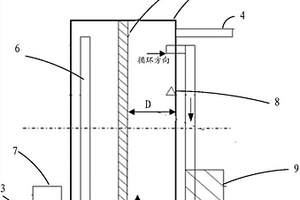

管状旋流式紫外降解废水有机物处理装置 951

 0

本实用新型提供了一种管状旋流式紫外降解废水有机物处理装置，适用于化工设备技术领域，包括反应管道、紫外光源、旋流发生器、外置加药装置和温控装置，所述反应管道内设至少一个所述紫外光源，在所述反应管道的底端设置管道进水口，在顶端设置管道出水口，在底部内设置所述旋流发生器，所述旋流发生器设置喷口，所述反应管道内设置所述温控装置，还有所述外置加药装置在所述管道进水口前方。借此，本实用新型改善高浓度有机废水降解反应，提高设备使用寿命。

具有废水过滤功能的清洗设备 792

 0

本实用新型公开了一种具有废水过滤功能的清洗设备，包括罐槽和固定挡条，所述罐槽的内部设置有横滤网，且横滤网的上方安装有拉网板，所述固定挡条均位于拉网板的前后两端，所述拉网板的上方安装有进料漏斗，且进料漏斗的内部设置有主清洁海绵，所述主清洁海绵的内部贯穿有主轴，且主轴的一侧安装有带动电机，所述主清洁海绵的前后两端均安装有副清洁海绵，且副清洁海绵的内部贯穿有副轴。该具有废水过滤功能的清洗设备设置有主清洁海绵与副清洁海绵，带动电机能够有效的通过主轴带动主清洁海绵转动，使得主清洁海绵通过副清洁海绵带动副轴转动，主清洁海绵和副清洁海绵能够有效的为物体提供擦洗处理，清除物体表面吸附的杂质。

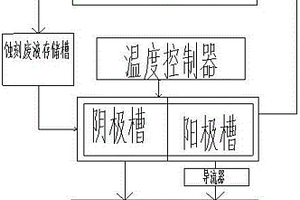

基于重金属废水处理中的线路板酸性蚀刻液循环再生系统 695

 0

本发明针对以上技术问题，提供基于重金属废水处理中的线路板酸性蚀刻液循环再生系统，包括蚀刻缸、电解槽、用于储存蚀刻缸中蚀刻液的蚀刻废液储存槽、再生蚀刻液调配槽，电解槽包括通过离子交换膜隔开形成阴极槽和阳极槽，蚀刻废液储存槽一端连通蚀刻缸，另一端连通阴极槽，再生蚀刻液槽位于阳极槽和所述蚀刻缸之间三者并相连通，还包括废气处理设备，该废气处理设备分别连通有阴极槽、阳极槽，该废气处理设备内装有具有强碱液喷液的喷淋装置，在阳极槽和阴极槽外均接通有用于控制电解槽内温度值的温度控制器，本发明有益效果在于：从酸性氯化含铜蚀刻废液中脱铜及环保再生利用，提高经济、社会效益及环境效益，设备稳定成本低，蚀刻废液在线循环利用，实现零排放。

新型物化废水处理设备 986

 0

本实用新型公开的属于废水处理技术领域，具体为一种新型物化废水处理设备，其技术方案是：包括箱体，所述箱体内左侧固定安装有L型隔离板，所述箱体右侧安装有储氧仓，还包括安装在箱体内的过滤装置，所述过滤装置是由吹气结构、收集结构、过滤板组成，所述过滤板一端与L型隔离板连接，所述过滤板设为弧形，本实用新型的有益效果是：通过气泵将气体通过出气盘一传输至箱体内，气体经过过滤板上的过滤孔，将颗粒从过滤孔中吹走，避免过滤板堵塞，颗粒通过缺口传输至收集箱内，清理时控制伸缩杆推动挡板将缺口封住，打开翻盖拉动把手将收集箱拉出，在不关闭装置的同时对收集箱进行清理，提高工作效率。

废水废气综合利用处理设备 807

 0

本发明涉及一种废水废气处理设备，更具体的说是一种废水废气综合利用处理设备，包括水加速机构、吸附水杂质机构、沉降机构，设备能够吸入废气并融入水中，设备能够对污水加速并加速吸附污水中的杂质，设备能够方便的更换活性炭，设备能够加快沉降，所述的水加速机构与吸附水杂质机构相连，吸附水杂质机构与沉降机构相连，沉降机构与水加速机构相连。

砂石骨料水处理废水回收装置 869

 0

本申请涉及砂石处理的领域，尤其是涉及一种砂石骨料水处理废水回收装置，其包括洗砂机的机体，所述机体上开设有出砂口以及出水口，所述出水口连接有出水管，所述出水管另一端连通有处理件，所述处理件包括沉淀箱以及存水箱，所述出水管连通至沉淀箱，所述沉淀箱与所述存水箱通过溢流管连通，所述出水管伸入所述沉淀箱一端连接有过滤件。本申请具有能够将砂石骨料水处理产生的废水再次利用起来，节约水资源的效果。

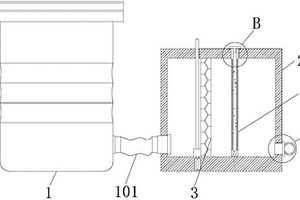

废水再利用的折叠洗衣机 948

 0

本实用新型涉及洗衣机装置领域，具体是一种废水再利用的折叠洗衣机，包括折叠洗衣机主体；所述折叠洗衣机主体右侧的下方安装有连接软管，且连接软管背离折叠洗衣机主体的一端安装有回收箱，所述回收箱内部的上下两端之间固定安装有滤板，所述回收箱前后两端皆开设有滑槽，且滑槽内壁中部皆固定连接有滑杆，所述滑杆上皆滑动连接有滑块，两组所述滑块之间固定安装有连接杆，所述连接杆右侧固定安装有清洁刮板，解决了传统的折叠洗衣机在清洗衣物后直接将废水排至下水道，大部分人由于怕麻烦而都没有加以利用，导致水源浪费不能够再次利用的问题，节省了水源的同时，保证了装置在使用过程中的完整性。

高氯废水中COD浓度检测装置 1022

 0

本实用新型公开了一种高氯废水中COD浓度检测装置，包括内杯，所述内杯的外部固定连接有外杯，所述外杯的顶部螺纹连接有排水管，所述外杯的底部固定连接有的进水管，所述排水管的高度大于外杯的高度，所述内杯的底部固定连接有延长柱，所述延长柱为底部开口的柱状，所述延长柱的底部与外杯的内部贯通，本实用新型通过设置内杯、外杯、排水管和进水管等，具有能够根据内杯中的溶液高度调节排水管的高度和能够更加充分的保证内杯中溶液温度恒定的优点，解决了现有的高氯废水中COD浓度检测装置排水管的高度只能够在一定的程度上进行调节和无法充分的保证内杯中溶液温度的恒定的问题。

节能型废水真空蒸馏装置 962

 0

本实用新型公开了一种节能型废水真空蒸馏装置，它涉及废水真空蒸馏真空系统领域，它包含支撑腿、底板、加压泵、控制箱、加热室、蒸馏罐、温度显示表、进水口、蒸汽输出管道、单向阀、压力显示表、真空冷却室、蒸馏水排出管道、排水阀、保温层、温度检测器、压力检测器、排污口、红外线加热管，支撑腿上部设置有底板，底板一侧设置有加压泵，加压泵一侧设置有控制箱。通过设置温度检测器和红外线加热管，利用控制箱对温度进行智能控制，使蒸馏罐始终保持在恒定的温度范围内，能够显著的减少电能的消耗，通过在蒸馏罐内部设置保温层，减少了热量的损失，提高了节能的效率。

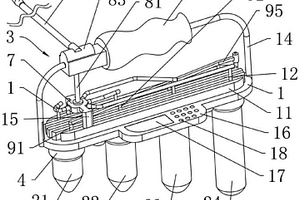

便携式废水取样检测装置 690

 0

本发明属于废水检测技术领域，公开了一种便携式废水取样检测装置，包括支撑主体和设于所述支撑主体一侧的试剂瓶组，所述支撑主体的另一侧设有取样组件，在所述支撑主体的一侧并与所述试剂瓶组对应处一体连接有若干个安装座，所述试剂瓶组套设在所述安装座内，所述支撑主体背离所述安装座的一侧粘接有导向辅助垫，所述导向辅助垫上等间距开设有若干个定位槽，所述取样组件包括进液管组、连通管组、五通电磁控制阀和取液件，所述取液件通过所述五通电磁控制阀与所述连通管组连接，所述连通管组与所述进液管组连接，所述进液管组设于所述定位槽内并与所述试剂瓶组连接。本发明简化取样操作，提高检测效率和精准度，实用性强。

带废水热回收装置的揭盖式洗碗机 939

 0

本实用新型公开了一种带废水热回收装置的揭盖式洗碗机，涉及接盖式洗碗机技术领域，包括下洗盖和安装在下洗盖正反上方的上洗盖，缓冲组件安装在下洗盖的下端，洗碗槽的内侧开设有漏水口，漏水口的一端设置有存水箱，下洗盖的内腔中开设有滑槽，下洗盖的内腔中设置有余热回收管道，当洗碗机第一遍清洗结束时，热水会流进存水箱中，随后自来水从进水口进入，自来水流入到余热回收管道中与存水箱中的热水进行热交换，随后从热出水口中流出，即可对废水热量二次利用，操作简单，节省资源。

废水处理系统及处理工艺 1123

 0

本发明涉及一种废水处理系统及处理工艺，包括依次连通的调节池、物化一体化处理设备、生化膜处理一体化处理设备和清水池；所述物化一体化处理设备包括依次连通的破乳混凝反应池、絮凝池和气浮机，所述气浮机的排渣口连接有压滤机，所述调节池与所述破乳混凝反应池连通，所述生化膜处理一体化处理设备包括依次连接并连通的水解酸化池、厌氧池和膜生物反应池，所述膜生物反应池中设有曝气装置和MBR膜分离过滤系统，所述膜生物反应池中还设有回流泵，所述回流泵上连接有回流管，所述回流管与厌氧池连通；所述水解酸化池与气浮机的出水口连通，所述MBR膜分离过滤系统的出水口与清水池连通。优点是：可以经济、高效的对五金工件清洗废水进行净化处理。

液压油废水一体化处理系统 741

 0

本实用新型属于废水处理技术领域，且公开了一种液压油废水一体化处理系统，包括去油箱、脱硫箱、沉淀箱和净化箱，所述去油箱、脱硫箱、沉淀箱和净化箱通过管道依次连接，且去油箱为圆筒状，所述去油箱的内部安装有滤油板，且去油箱的外壁上端对称固定有固定块，所述固定块的顶端固定有立板，所述立板的顶端固定有安装板，所述安装板的顶端中间位置处安装有气缸，本实用新型通过增设第一电机、安装块、连接杆和刮板，在油污粘附在去油箱内壁上时，可启动第一电机，第一电机输出端能够带动连接杆上安装的刮板贴着去油箱内壁转动，能够快速将粘附在去油箱内壁上的油污刮下，清理较为省时省力。

高纯度低废水率的纯水装置 713

 0

本实用新型公开了一种高纯度低废水率的纯水装置，包括箱体，所述箱体的上表面通过螺栓固定连接有密封盖，所述密封盖下表面的中心处固定连接有透明防护壳，所述透明防护壳的内部设置有紫外线杀菌灯。该高纯度低废水率的纯水装置，通过箱体、刮灰装置、支撑架、电机和进水管等结构的设置，启动电机带动传动杆转动，传动杆通过支撑架带动刮灰装置转动，刮灰装置上的弹簧通过弹力作用，使活动块带动刮泥板的一侧紧贴于壳体的内壁，从而可以对壳体内壁吸附的颗粒和杂质进行有效的刮除，且通过排污管的配合使用，可以对污水颗粒等进行有效的清除，既提高了该装置的纯化效率，同时，又方便了工作人员的日常使用，提高了该装置的实用性。

水性墨废水非化学法多重过滤处理设备 851

 0

本实用新型公开了一种水性墨废水非化学法多重过滤处理设备，包括过滤箱，所述过滤箱内腔的顶部固定连接有过滤壳，所述过滤壳内腔底部的左侧开设有固定槽，所述固定槽的顶部设置有过滤件，所述过滤件包括多重过滤器，所述多重过滤器的顶部贯穿至过滤箱的顶部并固定连接有连接板，所述多重过滤器的底部固定连接有固定块，所述固定块的底部与固定槽内腔的底部固定连接。本实用新型通过设置过滤箱、过滤壳、固定槽、过滤件、连接板、吸液泵、出液管、排放管、支柱、底板和支撑柱的相互配合，达到了便于拆卸的优点，由于水性墨废水中颗粒较多，长时间使用不会造成滤网堵塞，不会影响过滤效果，延长了过滤处理设备的使用寿命。

冲版机水洗水废水循环处理设备 994

 0

本实用新型公开了冲版机水洗水废水循环处理设备，包括进水口，所述进水口的内部固定安装有滤棉，所述进水口的底端固定安装有第一滤芯，所述第一滤芯背离进水口的一端固定安装有过滤装置，所述过滤装置的上端固定安装有连接管，且第一滤芯用过连接管与过滤装置相贯通连接，所述连接管的底端固定安装有第二滤芯，所述第二滤芯的底端固定安装有第一引流板，所述第二滤芯的内部固定安装有滤棒，所述滤棒底端固定安装有活塞，所述第二滤芯的外表面底端固定安装有第二引流板，所述第二引流板的底端固定安装有橡胶套，所述橡胶套的内部底端固定安装有导块，所述导块的上端面中心位置固定安装有滤网。本实用新型通过设有过滤装置，使得废水过滤效率提高。

包装印刷冲版废水过滤装置 713

 0

本实用新型提供一种包装印刷冲版废水过滤装置，涉及废水过滤装置技术领域，包括过滤装置本体、万向轮、把槽、转轴、推把、弹簧a、插棒、矩形块和辅助装置，所述过滤装置本体的底面固装有万向轮，所述过滤装置本体的表面开设有把槽，所述把槽的表面装有转轴，所述转轴的表面转动有推把，实际使用时，通过设置过滤装置本体、万向轮、把槽、转轴、推把、弹簧a、插棒、矩形块和辅助装置，方便人们移动过滤装置本体，同时通过设置辅助装置，避免人们手动移动插棒使推把转动从而将手指夹伤的情况，通过设置海绵垫，使人们握持推把更加舒适同时当人们长期握持推把产生汗液时，还可以将人们手上的汗液吸附。

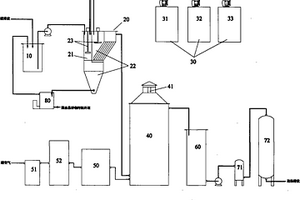

磁催化处理切削液废水的装置 1132

 0

磁催化处理切削液废水的装置,包括蓄水池(10)、相互连通的一、二级反应器(21、22)、盛装聚丙烯酰胺、亚硫酸铁和氢氧化钠的储存罐(31、32、33)、催化氧化池(40)、臭氧发生器(50)、布袋过滤器(71)和炭滤器(72);蓄水池(10)、亚硫酸铁储存罐(32)、氢氧化钠储存罐(33)均与一级反应器(21)连通;聚丙烯酰胺储存罐(31)与二级反应器(22)连通;二级反应器(22)、臭氧发生器(50)与催化氧化池(40)连通;催化氧化池(40)内设置永磁体及负载铜元素的活性炭和负载镍与锰元素的活性炭;布袋过滤器(71)分别与催化氧化池(40)、炭滤器(72)连通;本实用新型具有工艺简单、切削液废水中的低化学耗氧量COD去除率高的有益效果。

便于回收利用的无机废水处理装置 773

 0

本实用新型涉及无机废水处理装置技术领域，具体为一种便于回收利用的无机废水处理装置，包括框架，所述框架内设置有沉淀池，回收组件，所述回收组件位于沉淀池内，且回收组件包括电机，所述电机安装在框架顶端，所述框架外壁设置有与电机相配合的按钮，且电机的输出端安装有螺杆，所述螺杆外壁通过螺纹连接有套块，且套块两侧皆固定有滑杆，且沉淀池内壁两侧皆开设有滑杆相互配合的滑槽，所述套块底端两侧皆通过弹性组件设置有压板，所述沉淀池内壁插设有滤板。本实用新型通过挤压滤板上的杂质，可以将杂质内的水进行充分的排出，通过水箱对其进行收集，随后可以对其进行处理回收再利用，从而实现了水资源充分利用的目的。

基于餐饮废水用油水分离设备 1121

 0

本实用新型适用油水分离设备的技术领域，提供了一种基于餐饮废水用油水分离设备，由箱壳、进入口、油水分离板、过滤细孔、过渡箱、导水管、隔间板、油脂沉淀箱、反应盒、连接管、装载箱和输出管组成，箱壳左侧的上端设有进入口，进入口连接输送管，输送管的下端设有油水分离板，油水分离板的两端设有连接杆，油水分离板上设有过滤细孔，油水分离板的下端设有过渡箱，过渡箱的右侧设有油脂沉淀箱，油脂沉淀箱的内部设有反应盒，油脂沉淀箱的上端设有把手，油脂沉淀箱的后面设有装载箱，装载箱的外端设有输出管，由于在箱壳的内部设有油水分离板和油脂沉淀箱，所以能够有效地将餐饮废水进行油水分离处理。

PCB板生产用高效氨氮废水处理装置 934

 0

本实用新型公开了一种PCB板生产用高效氨氮废水处理装置，其技术方案要点是：包括底座，底座的上部左侧固定连接有多根撑柱，多根撑柱的上部固定连接有反应箱，反应箱左侧固定连接有进水阀，反应箱的上部左侧固定连接有加药口，反应箱的底部右侧固定连接有第三连接管，反应箱的底部右侧固定连接有连接柱，连接柱的右侧固定连接有吹脱箱，吹脱箱的内部固定设置有吹气口，吹气口的左侧固定连接有鼓风机，吹脱箱的上部固定连接有多个废气过滤器，多个废气过滤器之间固定连接有出气口，吹脱箱的底部右侧固定连接有第二连接管；本实用新型采用生物脱氮法处理污水，同时可以有效处理废水产生的有害气体。

高性能络合废水处理设备 863

 0

本实用新型公开了一种高性能络合废水处理设备，包括水管，水管包含外侧部，该高性能络合废水处理设备还包括定位板、第一斜板、第二斜板、卡座、卡槽和横向橡胶凸条板，第二斜板的上侧面与定位板的下板面且靠近另一侧面的位置固定连接，定位板的下板面固定设置卡座，卡座的上设置与水管相配合的卡槽，卡座通过卡槽与水管的外侧部卡接连接，第一斜板和第二斜板的外侧面分别设置横向橡胶凸条板。本实用新型达到通过第一斜板和第二斜板的外侧斜面的斜面过渡起到一定防止绊到用户的使用效果，特别是通过橡胶凸条板，在用户脚尖靠近时候先与橡胶凸条板接触，达到通过橡胶凸条板接触变形后想要恢复原始状态的力可预提醒的使用效果。

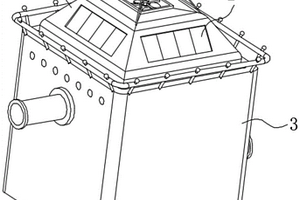

废水污染物排放处理装置 930

 0

本实用新型公开了一种废水污染物排放处理装置，涉及废水处理相关设备技术领域。本实用新型包括处理箱，处理箱的上端处于开口状，处理箱内部的上端设置有顶板，顶板的侧壁上均固定有加热管，顶板的上端固定有锥形台，锥形台顶端的中部位置固定有进风管道，进风管道的内部固定有进风机，处理箱上端对角处的正上方设置有方形环杆，方形环杆的上端均固定有显示灯，显示灯均布有多个，锥形台的四侧壁上均固定有太阳能电池板。本实用新型通过进风机将加热管产生热量吹进处理箱内，提高处理箱对油性污垢的处理效率，降低堵塞的情况，同时显示灯在夜间的光亮，便于工作人员快速确定位置，提高检查工作。

太阳能增温的高效厌氧反应废水处理装置 685

 0

本实用新型公开了一种太阳能增温的高效厌氧反应废水处理装置，包括底座，所述底座顶部的左右两侧均固定连接有支撑板，所述支撑板的一侧活动连接有转杆，所述支撑板的正面固定连接有机箱，所述机箱的内腔设置有调节装置，所述底座顶部的中心处固定连接有水箱，所述水箱的表面设置有加热装置。本实用新型通过支撑板、转杆、机箱、调节装置和加热装置的配合，利用水箱外表面铺设光伏板和水箱两侧设置的反光镜，高效地利用太阳能为加热器提供电能，精准控制厌氧反应器的内部温度达到预期范围，将清洁能源用于废水处理，既节能又环保，从而达到提高节能效果，解决了现有装置不节能的问题。

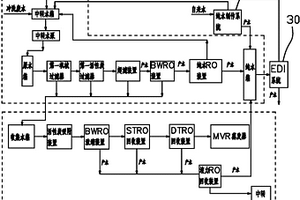

冲洗废水零排放处理设备 841

 0

本实用新型提供一种冲洗废水零排放处理设备，其包括回用水制作系统和零排放处理系统，回用水制作系统包括原水箱、中转水箱和纯水箱；零排放处理系统包括连接于回用水制作系统的非纯水出口的收集水箱、连接于收集水箱出水口的活性炭吸附装置、连接于活性炭吸附装置出水口的BWRO浓缩装置、连接于BWRO浓缩装置浓水口的STRO回收装置、连接于STRO回收装置浓水口的DTRO回收装置、连接于DTRO回收装置浓水口的MVR蒸发器以及连接于BWRO浓缩装置产水口、STRO回收装置产水口和DTRO回收装置产水口的液力RO回收装置；液力RO回收装置的产水口连接于纯水箱，液力RO回收装置的浓水口连接于中转水箱。本实用新型通过零排放处理系统的设置，提高环保性能，降低冲洗废水的处理成本。

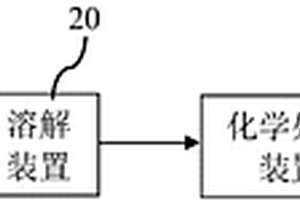

含钯废水富集吸附钯回收系统 1119

 0

一种含钯废水富集吸附钯回收系统，该回收系统包括锌丝装置，溶解装置和化学处理装置，所述锌丝装置设置于含钯废水中，用于吸附钯；所述溶解装置用于将吸附有钯的所述锌丝装置溶解形成第一溶液；所述化学处理装置用于从所述第一溶液中提取钯。通过上述系统及方法能够回收含钯废水中的钯。

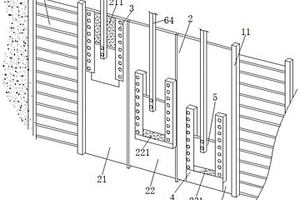

河流边坡施工废水排放截流装置 817

 0

本发明公开了一种河流边坡施工废水排放截流装置，涉及水利河道技术领域。包括固定于坡体开槽两侧的施工板，施工板相向侧固定连接有结构柱，结构柱之间固定连接有密实挡板组件，密实挡板组件包括侧沿首位固定相连接的第一固定挡板、第二固定挡板和第三固定挡板，第一固定挡板、第二固定挡板和第三固定挡板上分别开设有高度依次降低的高排放口、中排放口和底排放口。通过设置高度依次降低的高排放口、中排放口和底排放口，先打开高排放口，使得上层压力较小的水流排出，而后原先位于中层的中等水压水流的压力降底，在中排放口最底高度的水排尽后打开底排放口将余下水排出，使得排出水流时，上流始终以低压状态排出，保护坡体完好稳定。

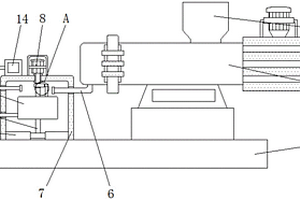

具有废水处理功能的膜渣挤干机 1131

 0

本实用新型公开了一种具有废水处理功能的膜渣挤干机，包括底板、膜渣挤干机本体和进料斗，所述底板的上端右侧固定连接有膜渣挤干机本体，所述进料斗的内侧一体化安装有固定块，且固定块上安装有过滤网，所述膜渣挤干机本体的左端固定连接有出液管，所述储液箱的左端上方连接有进液管，且进液管的上端固定安装在酸性溶液存储箱的内部，所述传动杆的下端固定有安装块，且安装块的下端连接有搅拌杆，所述储液箱的下端焊接安装有支撑柱，且支撑柱的下端安装在限位块的内部。该具有废水处理功能的膜渣挤干机，能够对膜渣进行预过滤处理，同时能够对过滤后的膜渣进行有效清理，能够方便对挤压出的碱性褪膜液进行有效处理。

废水脱硫系统设备 779

 0

本实用新型公开了一种废水脱硫系统设备，包括第一箱体、第二箱体和第三箱体，第一箱体的左侧连通有加注管，第一箱体顶部的右侧设置有第一放置箱，第一放置箱的底部通过第一连接管连通有盛放箱，盛放箱的底部通过第二连接管与第一箱体连通，第二箱体的顶部设置有第二放置箱。本实用新型通过设置的第一箱体、第二箱体和第三箱体，方便对废水进行脱硫，通过第一放置箱，可对絮凝剂进行储存，通过盛放箱，方便对絮凝剂定时添加，通过第二放置箱、第一电机、第一固定板、第一通孔、第二通孔和加注管，方便向第二箱体内定时定量加注氯化氢，从而解决了现有的脱硫设备不方便对物料进行添加，一般都是通过人工添加，不仅效率低，而且安全性差的问题。

净水机及其三通路电磁阀废水排放组件 739

 0

本实用新型提供了一种三通路电磁阀废水排放组件，其包括相互连接的两个电磁阀及控制各个电磁阀通、断电的控制器；每一电磁阀包括阀座及垂直于阀座安装的阀本体，阀本体包括阀芯件、电磁件及推动阀芯件下移复位的弹性元件，阀座内包括依次相连通的进水腔、节流腔和出水腔，三者共同形成第一通道，阀座内还包括隔水腔，隔水腔具有自由端口及与进水腔及出水腔连通的连通端口，阀本体座于阀座的隔水腔的自由端口处，阀芯件连接有关闭件，阀芯件于通电时带动关闭件上移并使进水腔、隔水腔及出水腔共同形成第二通道，关闭件于断电时下移复位堵塞第二通道。本实用新型还提供一种净水机。可根据不同地区的水质、硬度来调整最终流出的废水的流量。
