本实用新型公开了一种锂电池放置箱,所述箱盖通过合页与所述放置箱本体铰接,所述支板通过所述支撑装置与所述放置箱本体固定连接,所述支板具有盛放槽,所述盛放槽用于放置锂电池,所述盛放槽内具有多个凹槽,所述加热片与所述支板固定连接,并分别位于多个所述凹槽的内部,所述液压气缸固定连接在所述支板的内部,所述液压气缸的输出端贯穿所述支板与锂电池相互接触,多个所述活动板均通过所述转轴与所述放置箱本体转动连接,并分别位于所述放置箱本体的前端和后端,所述温度传感器固定连接在所述箱盖的下方,达到锂电池放置箱能够根据天气的变化而调节内部温度,避免对锂电池的存放造成影响的目的。

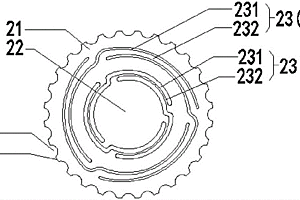

本实用新型公开了一种锂离子电池组连接片结构,包括汇流板和与所述汇流板连接的连接片,所述连接片连接锂离子电池电芯,所述连接片包括本体,所述本体上设置有用于与锂离子电池电芯电连接的焊接部,在所述焊接部的外围设置至少一层保护层,所述保护层为开设在所述焊接部周围的至少两个呈环形交错设置的细长弧形隔离槽,所述细长弧形隔离槽相邻设置且之间形成细长弧形扁带状悬臂,所述细长弧形扁带状悬臂连接所述焊接部与本体。本实用新型的锂离子电池组连接片结构解决了现有技术中电池连接片无单节保护功能,且柔韧性差易扯断的缺陷,提高了锂离子电池组的质量。

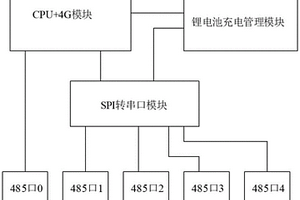

本实用新型公开了一种低成本低功耗内置锂电池多串口的电力物联网关,属于通讯设备技术领域,包括CPU和锂电池充电管理模块,所述CPU上装配有4G模块,所述CPU与其中一个串口电性连接,所述CPU通过线路配合与锂电池充电管理模块电性连接,所述CPU与锂电池充电管理模块均与SPI转串口模块电性连接,且所述CPU与锂电池充电管理模块通过SPI转串口模块扩展连接有四个串口。本实用新型把CPU、存贮和通讯部分集成在一个模块中,同时外围电路精简,无需使用体积庞大的UPS电路,节约了空间,同时提升了串口数量,提高了使用效果。

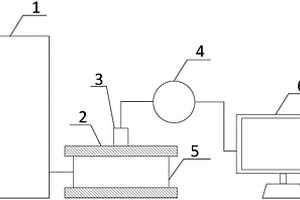

本实用新型提供的锂离子电池健康状态声发射检测系统,充放电设备与锂离子电池电连接,对锂离子电池进行充电或放电;声发射传感器用于接收锂离子电池内部的声发射信号,并转换为电信号;处理终端与所述声发射传感器电连接;所述处理终端用于接收声发射传感器输出的电信号。该系统属于非嵌入式检测,不会改变锂离子电池的内部结构,结构简单,成本低,能够检测出电池的应力波。

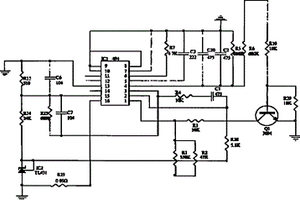

本实用新型公开了一种移动DVD三串锂电池充电管理电路,包括有:电池过充过放电压保护电路、放电低压指示电路、输入过压保护电路、恒流恒压充电管理电路、充电完成检测电路和PWM控制电路,所述恒流恒压充电管理电路通过PWM控制电路与输入过压保护电路连接,所述放电低压指示电路通过电池过充过放电压保护电路与恒流恒压充电管理电路连接。本实用新型通过脉宽调制控制IC实现对锂电池的充电管理,以及对锂电池进行过充过放保护,从而保证了锂电池的正常使用,延长了锂电池的使用寿命。

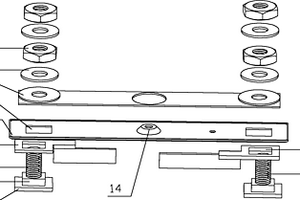

本实用新型公开了一种锂离子电池盖板及电池,包括上盖板(1),上盖板(1)上设置有两个防转孔(2),所述防转孔(2)位于所述上盖板(1)的两端,且距离中心位置相等;上述锂离子电池盖板还包括电池正极柱(6)和电池负极柱(7),电池正极柱(6)和负极柱(7)的上半部分为螺纹,中部为防转柱体(8),下部为底座(9),其中,电池正极柱(6)和电池负极住(7)与上盖板(1)铆接,可以防止极柱与电池盖板之间的转动,提高锂离子电池的安全性能。此外,本实用新型还公开了一种锂离子电池,配置上述锂离子电池盖板。
本发明揭示了一种锂电池隔膜涂层、隔膜及隔膜制备方法,锂电池隔膜涂层包括锂钛化合物粉体及粘合剂,所述锂钛化合物包括Li4+xTi5O12、Li1+xTi2(PO4)3中的一种或多种,其中,0≤x≤3。本发明提出的锂电池隔膜涂层,可以同时提高隔膜穿刺强度和电芯补锂,且工艺简单易操作;与现有其他涂层相比,Li4+xTi5O12是一种具有一定的电子传导率且离子传导率很高的物质,可以提升电解质的离子传导率,改善电芯的电性能;在过充的情况下Li4+xTi5O12可以储存部分Li离子,可以有效防止富余锂析出,可以改善电芯过充性能;与现有的补锂技术相比,操作更为简便,安全性大大提高。

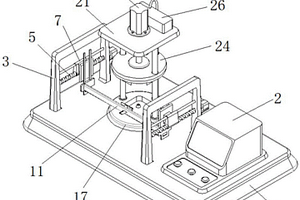

本实用新型属于检测机构技术领域,尤其为一种聚合物锂电池检测机构,包括支撑底座,所述支撑底座的顶部设有显示屏,所述显示屏的一侧设有控制组件,所述显示屏的一侧设有锂电池表面平整度检测机构。通过设置锂电池密封性检测机构,一方面能够通过加紧机构实现对锂电池进行加紧固定,防止锂电池发生松动,会对锂电池密封性检测结果造成的不良影响,能够使锂电池密封性检测结果更加的可靠准确,另一方面通过L型加紧件,能够有效的减低了在对锂电池加紧时对锂电池表面造成挤压变形的情况,通过锂电池表面平整度检测机构,能够实现对锂电池气密性与表面平整度一体化检测,节省了锂电池气密性与表面平整度检测所用的时间,提高锂电池的检测效率。

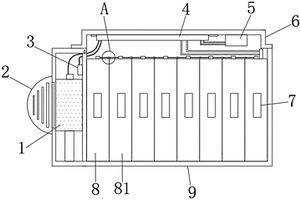

本实用新型公开了一种防止过热的锂电池,包括安装架主体和固定锂电池,所述安装架主体的上部设置有上层电池放置仓,所述安装架主体的下部设置有底部散热仓,所述固定锂电池活动安装在上层电池放置仓中,所述安装架主体上的顶部和固定锂电池的顶部设置有顶部盖板,所述安装架主体的上层电池放置仓的左右两侧设置有冷却液放置盒,所述安装架主体的上层电池放置仓的前后设置有铝片导热板。本实用新型所述的一种防止过热的锂电池,通过设置的结构,通过底部的底部散热仓和上方左右两侧的冷却液放置盒以及上方前后位置的铝片散热片对固定锂电池进行散热,降低固定锂电池工作中温度,降低固定锂电池过热的现象产生,提高固定锂电池的安全性能。

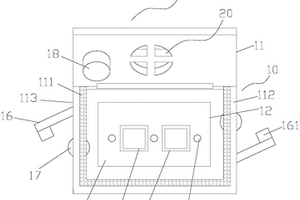

本实用新型公开了带有充电保护结构的锂电池,本实用新型涉及锂电池技术领域,包括外壳,所述外壳的前表面安装有密封板,所述外壳的顶部安装有顶盖,所述顶盖的内部顶部安装有电路板且电路板的一侧安装有充电插座,所述外壳的内部安装有第一锂电池,且第一锂电池的一侧安装有第二锂电池,所述外壳的内壁一侧安装有散热扇,且散热扇的上方安装有温度传感器,所述外壳的外壁一侧安装有外罩,本实用新型通过在外壳上设置了外罩,热量散发不及时,而引起危险,提高了锂电池的使用寿命,通过在第一锂电池和第二锂电池上的线缆上设置了插座和插头,解决了单个锂电池损坏后,不便于更换的问题。
本发明公开了一种采用苯胺制备磷酸铁锂/碳复合材料的方法,包括步骤:三价铁盐与含磷化合物并分别溶解于一定量的去离子水配成溶液,将适量的苯胺滴加到含磷化合物溶液中并搅拌使之均匀分散;再将三价铁盐溶液缓慢滴加到含有苯胺的水溶性含磷化合物溶液中。室温下搅拌3~5小时合成FePO4/PANI前驱体。前述过程中,当Fe3+进入到含有PO43-与苯胺的水溶液时,首先生成FePO4沉淀析出,同时Fe3+作为催化剂又促使苯胺在FePO4颗粒的表面发生氧化聚合反应,生成聚苯胺并包覆在FePO4的表面,有效限制了FePO4颗粒的生长,从而得到粒径较小的FePO4/PANI前驱体。然后将前述FePO4/PANI前驱体嵌锂得到磷酸铁锂/碳。通过该方法制得的磷酸铁锂/碳颗粒细小、电化学性能优越。
本发明属于锂离子电池技术领域,提供了一种用于锂离子电池硅碳负极的粘结剂,其包括壳聚糖与聚乙烯醇的自组装复合物。以及提供了该粘结剂的制备方法,包括如下步骤:将重均分子量10‑100万的壳聚糖溶于pH值为5~6酸性水溶液中,获得质量浓度为1~10wt%壳聚糖水溶液;将重均分子量为10‑100万聚乙烯醇溶于80~100℃水中,获得质量浓度为1~10wt%的聚乙烯醇水溶液;将所述壳聚糖水溶液和聚乙醇水溶液按照壳聚糖与聚乙烯醇固含量比例1:(0.2~2)混合,获得所述粘结剂。该粘结剂用于硅碳负极极片可以显著的抑制硅颗粒在充放电过程中的体积膨胀,延长锂离子电池的循环寿命。同时所述含有该粘结剂的锂离子电池的循环性能、倍率性能等也得到了较明显的改进。
本发明涉及锂电池极耳技术领域,具体为一种可应对恶劣环境的耐腐蚀锂电池极耳,包括锂电池板,锂电池板一端对称设置两组极耳,极耳上设置放置槽,极耳固定连接具有固定及剥线功能的连接机构,连接机构上设置导线;固定杆通过承接板使齿条移动,齿条的移动使齿轮转动,齿轮通过两组连杆与两组传动轴配合作用,使两组裁切刀二沿着滑杆相向移动,从而将导线上被剥离的绝缘层切掉,因此通过连接机构的设定,提高了导线与极耳效率,同时连接机构结构简单易操作,便于工人对导线与极耳的连接。

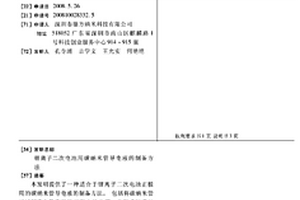

本发明提供了一种适合于锂离子二次电池正极用的碳纳米管导电液的制备方法。包括将碳纳米管经过超声分散在极性溶剂中的步骤,并形成以碳纳米管为主要导电功能体的导电液的制备方法。导电液由导电功能体、聚偏氟乙烯、助剂和极性溶剂组成,其质量比为导电功能体:0.5~10、极性溶剂:100、聚偏氟乙烯:0~15、助剂:少量。本发明公开的导电液导电效果好,可完全取代原有导电剂,直接与正极材料混合均匀形成导电介质分散更均匀的浆料,能改善极片涂布工艺,提高锂离子二次电池的综合性能。

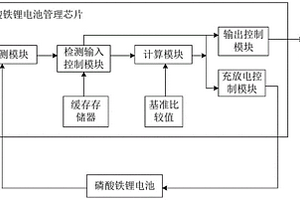

本发明公开了一种磷酸铁锂电池管理芯片及其方法,包括集成设置在芯片内部的检测模块、检测输入控制模块、计算模块、输出控制模块和充放电控制模块:检测输入控制模块设置有缓存存储器,用于分区存储不同磷酸铁锂电池输入的检测数据;计算模块设置有基准比较值,用于分别计算输入的电压、电流、温度与基准比较值的差值,输出调整信号给充放电控制模块;输出控制模块用于输出检测数据和计算得到的差值,充放电控制模块用于根据调整信号输出调整控制方案给充放电系统。本发明可以实时检测磷酸铁锂电池的电压、电流和表面温度,可以根据实时数据与基准比较值的差值,调用对应的调整方案,从而对磷酸铁锂电池进行均衡控制和管理,管理有效性高。
为克服现有聚合物固态电解质存在离子电导率低的问题,本发明提供了一种固态电解质,包括聚合物、锂盐和添加剂,所述添加剂选自碳原子数低于10、相对介电常数高于3.6的非质子有机溶剂;以所述固态电解质的总重量为100%计,所述锂盐的重量含量为30%~90%,所述添加剂的重量含量为0.01%~2%。同时,本发明还公开了包括上述固态电解质的制聚合物锂离子电池。本发明提供的固态电解质引入微量小分子高介电常数的非质子有机溶剂作为添加剂,能够有效抑制固态电解质中的结晶现象,并促进锂离子在电解质中的传输,实现固态电解质室温下离子电导率的提升。
本发明提供一种主要以磷酸(H3PO4)、氧化铁(Fe2O3)、四氧化三锰(Mn3O4)、碳酸锂(Li2CO3)和独创的液态低聚物C3为碳源为原材料,以聚乙烯吡络烷酮(PVP)、乙炔黑为添加剂,以去离子水作为分散介质,通过混合研磨、喷雾干燥以及预烧粉碎、高温烧结,通过一系列的热化学反应制备获得石墨烯原位复合磷酸锰铁锂(LiMnxFe1‑xPO4)锂离子电池正极材料的制备方法。石墨烯原位复合磷酸锰铁锂材料其安全性、倍率性能、结构稳定性及循环寿命等性能比传统的正极材料显著提升。

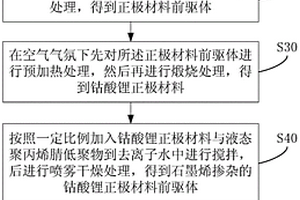

本发明公开一种石墨烯掺杂的锰酸锂正极材料及其制备方法,其中,所述方法包括以廉价易得的碳酸锂、四氧化三锰和液态聚丙烯腈低聚物作为原料,通过研磨、喷雾干燥、预加热、高温煅烧、搅拌、喷雾干燥、预氧化、二次高温煅烧处理,制备出石墨烯掺杂的锰酸锂正极材料。通过本发明方法所制得的石墨烯掺杂的锰酸锂正极材料,石墨烯的掺杂有效地控制晶粒的生长,材料内部晶粒有序排列,堆积较为密实,维持了电极材料的结构稳定性;同时石墨烯优异的导电性能加快了复合材料的电子迁移速率,有效提高电极材料的导电性,使材料在大倍率充放电条件下仍具有良好的循环稳定性。

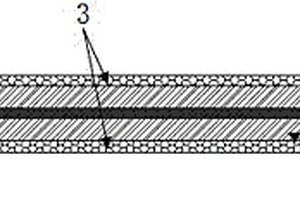

本发明涉及动力锂电池制造技术领域,特别是涉及一种陶瓷隔膜的制备方法、陶瓷隔膜及动力锂电池。所述陶瓷隔膜包括基材层和涂覆层,所述基材层包括上表面和下表面,所述涂覆层覆盖所述基材层的上表面和下表面,所述涂覆层由无机纳米陶瓷颗粒制成。本发明旨在解决高温导致动力锂电池热失控,引发动力锂电池起火、爆炸危害等日常使用安全问题。
本发明涉及圆柱锂电池组生产领域,尤其涉及一种圆柱锂电池组生产用精密气动点焊机以及定位装置。所述圆柱锂电池组生产用精密气动点焊机定位装置包括:底座,所述底座的顶部对称固定安装有导轨,连个所述导轨之间滑动安装有移动座。本发明提供的圆柱锂电池组生产用精密气动点焊机以及定位装置在使用时,通过PLC控制器控制通过移动装置、上料装置和电焊装置实现对电池本体之间的焊接实现对电池本体以及镍条的电焊,后通过PLC控制器控制第一电机的反向运作,实现将移动座和的复位,人们将电池本体取出即可,后将电池本体翻转,重复上述操作,进而实现对电池本体的整体电焊,提高了对电池本体的电焊效率,降低了人们的劳动强度。
本发明实施例公开了一种锂离子电池氧化亚硅/碳/石墨负极材料的制备方法,属于锂离子电池技术领域。该方法将微米级的氧化亚硅先进行高温歧化、粒径处理得到预处理后的氧化亚硅;然后通过还原和刻蚀相结合的方式制备得到面向生长的银纳米片浆料;将预处理后的氧化亚硅与银纳米片浆料置于螺带真空干燥机中混合,干燥,与有机碳源和锂盐混合均匀,最后经高温煅烧、解聚、除磁、与石墨混合得到成品。该方法掺杂银纳米片,提升材料导电性能,降低电极阻抗,通过有机碳源将锂盐包覆在颗粒表面,提升首效及循环。
本发明提供一种便于回收的圆柱锂电池及回收装置,其中,锂电池包括:正极结构、负极结构、外壳、正极、负极、第一隔膜和第二隔膜;正极、第一隔膜、负极和第二隔膜依次叠放并卷取为圆形;还包括:正极连接体,设置有第一贯穿槽,正极穿过第一贯穿槽并包覆正极连接体的外周;正极连接体的一端与正极结构固定连接;负极连接体,设置有第二贯穿槽;负极穿过第二贯穿槽并包覆负极连接体的外周;负极连接体的一端与负极结构固定连接。本发明的便于回收的圆柱锂电池及回收装置,在拆解时,分别以正极连接体的中心线和负极连接体的中心线进行旋转,就可以将正极卷取至正极连接体,将负极卷取至负极连接体上,实现了锂电池的快速拆解回收。
本发明公开了聚4-甲基-1-戊烯锂离子电池隔膜及其制备方法,其包括聚4-甲基-1-戊烯均聚物、含聚4-甲基-1-戊烯结构单元的共聚物、抗氧剂、爽滑剂、增塑剂及成核剂等相关制成。本发明还公开了利用该原料加工聚4-甲基-1-戊烯锂离子电池隔膜的制备方法,包括如下步骤:步骤1:将聚4-甲基-1-戊烯、抗氧剂、爽滑剂、增塑剂及成核剂与其它添加剂通过搅拌混料机搅拌均匀,得到混合物Ⅰ;步骤2:将混合物Ⅰ加入到挤出流延系统中进行铸片,制备前驱体膜;步骤3:将所得前驱体膜放入恒温烘箱中进行退火处理;步骤4:将退火后的前驱体膜进行纵向拉伸,制备出具有微孔结构的隔膜。本发明制备的隔膜耐热性好、成本低,加工工序简单。
本发明公开一种间歇式高真空动态烧结制备磷酸铁锂的方法,该方法为采用间歇式回转炉对磷酸铁锂前驱体进行加热,采用密封垫和耐高温真空脂对炉头和旋转处进行密封处理,加热过程中,对回转炉内进行抽真空,迅速抽出烧结过程中产生的氧化性气体及水气,保持真空度为102~10-2pa,同时不停的旋转炉体,加热温度为300-900℃,加热时间为5-15h,加热完成后,关闭真空泵和抽气阀,向回转炉内通入惰性气体,冷却后取出。其制备的磷酸铁锂前驱体送入间歇式回转炉中进行真空烧结,整个过程中炉体内通过多级真空泵快速抽真空保持高真空状态,且粉料随炉体进行旋转,达到动态烧结的目的,是较适合工业化制备锂离子正极材料的一种方法。

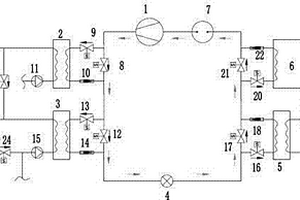

一种溴化锂机组与冷库结合使用的冷热内平衡系统,属新能源与节能环保领域,系统中的冷量和热量分离并平衡循环,结合溴化锂制冷机组和冷库冷热量使用,通过系统内平衡器平衡,同步输出循环平衡的冷量和热量。包括压缩机、热源侧换热器、热源侧热平衡器、热力膨胀阀、冷源侧换热器、冷库、汽液分离器。制冷时热源侧的热量通过翅片散热器、水路循环换热等换热装置在空气或水中或冷媒中传递到溴化锂机组、内热平衡器或其他用热的终端;制热时冷源侧的冷量通过翅片散热器、水路循环散热等换热装置在空气或水中或冷媒中传递到冷库、内冷平衡器或其他用冷的终端。制冷制热、冷库、溴化锂制冷有机结合,提高冷热量使用效率,实现零排放和能源循环利用。
本发明提供了一种锂离子电池及其极片的处理方法,该处理方法包括如下步骤:S1.胶液准备,在负压保护下搅拌,使有机高分子聚合物与有机溶剂混合形成胶液;S2.涂覆,通过喷涂、丝网印刷或转移涂布的方式将所述胶液涂覆在正/负极片表面形成均匀的有机高分子聚合物涂层;S3.烘干,烘烤得到干燥的正/负极片。利用电解液中有机溶剂的亲油性作用,可较好的润湿有机高分子聚合物涂层,从而可提高电解质与极片的接触效果,增强锂离子与活性材料的导通,提高了锂离子电池的循环性能;有机高分子聚合物涂层可有效减少极片表面与气体的接触,并避免极片表面热量的积累,可有效避免热失控的现象发生,提高了锂离子电池耐高温性能。

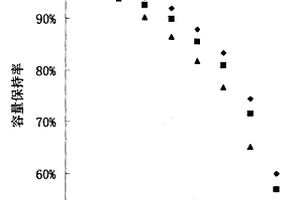

本发明提出了一种提高锂离子二次电池容量保持率的方法,依次包括以下步骤:先对已经注入电解液的锂离子二次电池,进行小电流恒流充电,电流为0.001C~0.5C;当所述的电池的电压升为3.8~4.1V时,以该电压进行恒压充电,时间为1~10小时;在完成首次充电后,再对所述的电池进行24小时45℃高温陈化;再对所述的电池进行小电流恒流放电,首次放电电流为0.001C~0.5C,截止电压为2.75~3.6V;对所述的电池再进行大电流恒流充电,电流为0.5~5C,截止电压为4.2V;再以该截止电压对电池进行恒压充电,本发明利用锂二次电池首次充放电工艺对电极的钝化保护膜的影响,通过采用不同于现有技术的首次充放电工艺,可以有效地提高锂离子二次电池的容量保持率。
本发明涉及一种锂电池卷芯卷绕机的电极片导板结构,包括横断面呈“凹”字的长条形导板本体(10)和与卷绕机架连接的调节机构(20),导板本体(10)中间为传递电极片的导槽(11),导板(10)两侧为边框(12),其特征在于:所述导板本体(10)整体由非导电体硬质材料制成,或者,所述导槽(11)表面及两侧边框(12)的内表面附着或镶嵌有一层非导电体硬质材料层(18)。同现有技术相比较,本发明锂电池卷芯卷绕机的电极片导板结构有效地避免了现有技术金属颗粒被卷进电池卷芯内,减轻了电池发热,提高电池的抗自放电能力。

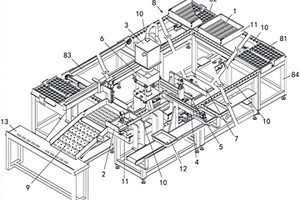

本实用新型提供了一种废旧锂电池高效清洁放电设备,包括上料组件、填料组件、堆栈机构、分离机构和移动机构,所述上料组件用于为待放电废旧锂电池提供摆放的框体、放电介质和废旧锂电池;填料组件可将废旧锂电池从载具内取出转入框体内水平放置同时将放电介质投入框体内并进行平整;堆栈机构用于将具有废旧锂电池和放电介质的框体送入堆栈区完成放电过程,并将放电完毕后的框体送出;分离机构用于将放电完毕后的框体、放电介质及废旧锂电池每个单独分离出来;移动机构用于上述各机构工位之间的移转。本实用新型有效保证了废旧锂电池的放电充分、完全,且没有引入其他杂质,能适应不同的规格和不同容量的电池,设备的通用性高,可实现自动化生产。

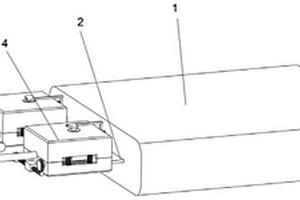

本实用新型公开了一种基于电动车锂电池的智能保护装置,包括可拆卸的锂电池主体,所述智能保护装置还包括组装在一起的“凵”型结构底座、正极端子接线部、负极端子接线部、地线端子接线部以及底座端盖。本实用新型的智能保护装置的“凵”型结构底座能够将锂电池主体的下部有效的保护。锂电池主体侧部设置有凹凸结构的波浪纹,在电动车的锂电池收纳腔内左右侧设置有和波浪纹卡接的波纹块,防止锂电池主体晃动,进而使锂电池主体输出稳定。
