本发明涉及锂离子电池领域,公开了一种转接板以及带该转接板的锂离子电池组。转接板包括:绝缘基板,在绝缘基板上设置有分别第一极耳通孔、第二极耳通孔,还包括固定在绝缘基板表面的第一金属组件、第二金属组件、第三金属组件,第一金属组件包括第一金属管以及延伸在第一金属管右侧的第一金属板块,第二金属组件包括第二金属管以及分别延伸在第二金属管左右两侧的第二金属板块、第三金属板块,第三金属组件包括第三金属管以及延伸在第三金属管右侧的第四金属板块,第一金属板块与第二金属板块相互正对平行,分别位于第一极耳通孔的前后,第三金属板块与第四金属板块正对平行,分别位于第二极耳通孔的前后。有利于提高电池组的循环性能。
本发明涉及一种锂电池车充装置,包括车充接口、检测车充接口的输入电流的电流检测模块、调节车充接口的输入电压的稳压模块以及根据输入电流调节车充接口的输入电压的电压控制模块;电压控制模块的一端与外部锂电池连接,电压控制模块的另一端与车充接口连接,电流检测模块的一端与车充接口连接,电流检测模块的另一端与电压控制模块连接,稳压模块的一端与车充接口连接,稳压模块的另一端与电压控制模块连接。当接通外部锂电池时,电压控制模块根据电流检测模块检测到的车充接口的输入电流,通过稳压模块调节车充接口的输入电压,从而可以直接在车充接口连接铅酸电池车充用电设备,实现使用锂电池给铅酸电池车充用电设备充电。
一种层叠式锂离子二次电池,包括负极、正极、隔膜以及非水电解液,收纳于电池外壳中,其中,正极、隔膜与负极依次以平板层叠放置形成由数组正、负电极对组成的层叠式极芯,极芯由夹紧具固定收纳于电池外壳;由正、负电极的金属基板所延伸出来的细颈部为正、负极的集流体,经反向层叠放置使正、负极的集流体分别位于极芯两端;极芯两端各包括一集电部件,该集电部件包括连接块、夹片及连接片,夹片是沿极片重叠方向将电池的正、负电极集流体夹紧在连接块侧壁上并通过连接片与电池极柱相连导通。本发明层叠式锂离子二次电池内阻较低,具有优良的高倍率放电性能和高安全性能,内部短路时电池的报废率低。
一种包覆锂离子二次电池正极活性物质的方法,该方法包括加热含有正极活性物质和包覆剂溶液的混合物,所述包覆剂溶液包括包覆剂和溶剂,其中,所述加热分两步,第一步在搅拌条件下40-100℃加热至包覆剂在正极活性物质上析出;第二步将带有包覆剂的正极活性物质在惰性气体气氛中200-600℃加热2-20小时。由于本发明的方法,先在搅拌条件下低温蒸发溶剂使包覆剂在正极活性物质表面析出,形成均匀包覆层,然后再高温炭化包覆层,因而根据本发明包覆锂离子二次电池正极活性物质的方法,可以充分利用包覆剂、包覆层均匀,而且包覆剂的厚度可以通过调节析出包覆剂的量来控制。
本发明公开了一种提高磷酸铁锂材料高温循环性能和离子电导的改性方法,主要是利用含硅、铝、钛的有机化合物与磷酸铁锂混合,经过一定的热处理,将二氧化硅、氧化铝或氧化钛包覆到磷酸铁锂材料表面,达到改善其电化学性能的目的。经过包覆改性的磷酸铁锂,其高温循环性能和高倍率充放电电流循环容量均得到提高,制成的电极的阻抗明显减小。使得这种材料可以应用到更多的领域。本包覆方法工艺简单,成本低廉,产品性能稳定可控,适用于工业化生产。
本发明涉及到一种锂电池壳拉伸移料装置,尤其是涉及一种全自动锂电池壳拉伸移料装置。在拉伸机工作台面两侧安装两套相同的气动移料机构,带动电池壳夹块,实现电池壳的左右移动;在拉伸模具上模板两侧安装两套相同的机械式拨叉,配合使用气动补偿机构,实现电池壳的定位夹持与松开;上下两种机构配合使用,达到电池壳定向间歇移动。本发明的有益效果是:体积小,易安装,少量消耗拉伸机拉伸力,夹持和移料到位可靠,调试简单,能自动识别拉伸模具异状和移料装置与拉伸机错位,并及时停止拉伸机滑块运动,从而保护拉伸模具不受损,同时相应故障位声光报警,故障点一目了然,省人省力,安全可靠,方便实用。
本实用新型公开一种锂电池保护电路双层板结构,涉及锂电池保护板的技术领域,解决现有保护板包含充放电管理功能,PCBA板的面积大,存在散热问题,影响锂电池正常使用的技术问题。该装置包括充放电管理板、保护板和隔绝部;所述充放电管理板、保护板均为PCBA板,所述充放电管理板与所述保护板分层设置;所述充放电管理板对所述锂电池进行充电管理,所述保护板对所述锂电池进行充放电保护;所述隔绝部为所述充放电管理板、保护板的围护结构,并能够将所述充放电管理板产生的热量与所述保护板隔绝。本实用新型结构简单,充放电管理板同保护板为两块板,避免PCBA板过大,方便装在电池仓内,且充放电管理板热量不会传到保护板,确保锂电池正常工作。
本实用新型公开了环状异形聚合物锂电池组,包括外壳,所述外壳的内部安装有底座,所述底座的内部安装有安装座,所述安装座的内部设置有通风扇,所述安装座的内部转动连接有固定装置,所述固定装置的内部设置有夹持机构。本实用新型通过夹板对锂电池组进行夹持,在夹持较大的锂电池组时,夹板经压缩弹簧带动夹板向外收缩,使夹板之间所产生的空间加大,遇到较小的锂电池组时,压缩弹簧带动夹板向内移动,使夹板之间所产生的的空间变小,从而实现可以对不同大小的锂电池组进行固定,拆卸时只需向上拉动盒盖,使盒盖脱离外壳的卡扣,在对第一连接板和第二连接板的连接处进行松动即可取出锂电池组,非常的方便实用。
本申请提供了一种用于锂电池的检测装置。该检测装置包括承托机构、射线检测组件。所述承托机构上具有多个相邻的承载位,每个所述承载位上均可放一块锂电池;射线检测组件设置在所述承托机构的一侧,用于检测锂电池;所述承托机构可相对于所述射线检测组件移动,以使射线检测组件的检测区域依次覆盖在任意相邻两个锂电池之间,对相邻两个锂电池的侧部或角部进行检测。本申请方案提高了对锂电池极片位置的检测效率。

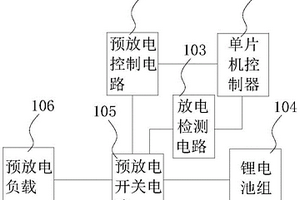

本实用新型公开了一种锂电池预放电电路,该电路包括预放电开关电路,所述预放电开关电路包括:第一MOS管(M5)和第一电阻(RL1),所述第一MOS管(M5)的源极与锂电池组的负端连接,所述第一MOS管(M5)的栅极与单片机控制器连接;所述第一电阻(RL1)的一端与所述第一MOS管(M5)的栅极连接,所述第一电阻(RL1)的另一端通过负载与锂电池组的正端连接,以在所述单片机控制器的控制下,对所述锂电池组预放电控制。如此,在连接负载以后,可通过控制第一MOS管(M5)的导通或截止断开,开控制锂电池组预放电,从而将锂电池组放电到一定的电压范围。
本实用新型公开了一种锂离子电池在线检测转换控制设备及系统,该锂离子电池在线检测转换控制设备包括处理单元,及分别与该处理单元连接的通信单元、用于存储软件系统及其运行数据的存储单元、第一功能测试接口、至少一个第二功能测试接口及至少一个第二数据通信接口,其中:所述通信单元用于经所述第一功能测试接口与待测锂离子电池连接,经各个所述第二功能测试接口与至少一个锂离子电池测试设备连接,并经所述第二数据通信接口与至少一个锂离子电池测试设备连接;所述处理单元用于调用并执行所述软件系统。本实用新型提高了锂离子电池测试的效率和准确率。
本发明公开一种硅基负极电解液及锂离子动力电池,该硅基负极电解液包括:锂盐、含氟化醚的有机溶剂、成膜添加剂、除气添加剂和硝酸锂;其特征在于,所述成膜添加剂为二氟磷酸锂和五氟苯基异氰酸酯(PFPI)。本发明中电解液所用锂盐以高电导率的双氟磺酰亚胺锂、六氟磷酸锂、二氟草酸硼酸锂为主要成分,这三种锂盐混合可以在较高的电压和温度下工作,且二氟草酸硼酸锂可以同时在正负极形成SEI膜,即使在不添加别的成膜添加剂的情况下电池依然有不错的电化学性能,且由于氟化醚和己二腈的存在,该电解液也具有一定的抗氧化能力;除气添加剂的存在可以降低电池在循环过程中和高温存储过程中产气量。
本发明公开了一种应用于直流电源电路保护的锂电池集成电路,涉及保护电路技术领域,包括电源输入电路、电源输出电路、集成电路DW01、DW01供电电路、电流取样电路以及开关保护电路,所述集成电路DW01进一步包括6个引脚,6个引脚分别为第1脚OD、第2脚CSI、第3脚OC、第4脚NC、第5脚电源VDD以及第6脚VSS。该应用于直流电源电路保护的锂电池集成电路,充分利用了集成电路DW01高精确度的电压电流检测性能和过充、过放、过流、自恢复功能,拓展集成电路DW01的应用范围,提高了供电电路的电源电压,而不仅限于单节锂电池的工作电压,直流电源输入过压保护、输出过流保护、短路保护电路保护性能良好。
本发明公开了一种高能量密度快充型锂离子动力电池。对正负极材料、正负极极片、导电剂、隔膜、电解液的组成进行设计。将正负极材料进行改性;将正负极极片设计为具有空隙结构的多极耳或全极耳;将导电剂设计为“点‑线‑面”导电网络;对隔膜和电解液配方进行改进。由此设计出的锂离子动力电池具有较高的能量密度,能量密度能达到260Wh/kg以上;充电速度也大幅提升,满足在15min内充入80%以上的电量,且不析锂,同时该电池循环性能好,在+0.5C/‑1C的充放电倍率下循环1500周,容量保持率大于80%。
本发明公开了一种锂离子电池及其制备方法锂离子电池,包括电池外壳、正极片、负极片、第一隔膜、第二隔膜和电解液,所述正极片的面密度为400~435g/m2,所述第一隔膜和所述第二隔膜均为单面涂陶瓷微孔聚乙烯隔膜,所述正极片包括正极金属基片和涂覆于所述正极金属基片外的正极涂层,所述正极涂层包括如下重量份数的组分:正极活性物质96%~98%;正极粘结剂1.0%~1.5%;第一正极导电剂0.4%~0.6%;第二正极导电剂0.4%~0.6%;草酸0.01%~0.05%;所述正极活性物质的通式为Li[NixCoyMn1‑x‑y]O2,其中,0.75≤x≤0.9,0.05≤y≤0.154。本发明提供的锂离子电池及其制备方法,能量密度高、循环性能优良。
本发明涉及一种复合负极极片及其制备方法、移动基站用锂离子电池,属于锂离子电池技术领域。本发明中的复合负极极片,包括负极集流体、负极活性物质层,负极活性物质层表面设置有红磷层。红磷层可以充分发挥锂离子电池负极材料的克容量,提高电化学稳定性。
本发明涉及锂离子负极材料技术领域,且公开了一种导电共聚物包覆Si的锂离子电池负极材料及其制法,包括以下配方原料:羧基化碳纳米管、缩合剂、纳米硅微粉、聚(苯胺‑水杨酸)嵌段共聚物。该一种导电共聚物包覆Si的锂离子电池负极材料及其制法,纳米Si颗粒均匀地负载在碳纳米管上,形成更多的活性位点供Li+嵌入,聚(苯胺‑水杨酸)嵌段共聚物包覆住纳米Si颗粒,避免了电解液与纳米Si的直接接触,为纳米Si体积膨胀和收缩提供了缓冲空间,避免了负极材料的结构损耗,聚(苯胺‑水杨酸)嵌段共聚物良好的导电性,在纳米Si颗粒和碳纳米管之间形成了网络导电界面,为电池充放电过程中Li+和电子提供导电通路。
本发明公开了一种聚己内酯基超支化聚合物及其制备方法,该聚己内酯基超支化聚合物包含聚己内酯基体和与该聚己内酯基体通过共价键连接的支化链段,该支化链段包括聚苯乙烯、聚乙烯基环己烷、聚丙烯酸甲酯和聚甲基丙烯酸甲酯中的至少一种。本发明还公开了包含该聚己内酯基超支化聚合物的全固态电解质及其制备方法以及包含该全固态电解质的锂离子电池。本发明的聚己内酯基超支化聚合物具有较好的机械强度,作为电解质具有高的离子电导率、离子迁移数和宽的电化学窗口,用其制备的本发明全固态电解质可在高温下稳定循环,相应的锂离子电池在高温下仍能达到稳定性能,提高锂离子电池产品的使用温度。
本发明公开了一种高电压电解液,包括电解液溶剂、锂盐和电解液添加剂,其中电解液添加剂包括氟代碳酸乙烯酯、硫酸乙烯酯、亚硫酸丙烯酯、三氟甲基苯硫醚、烯丙氧基三甲烷和三(三甲基硅烷)硼酸酯,电解液适用于高电压锂离子电池,高电压状态下电解液体系稳定性强,可有效提高电池的循环寿命和综合性能。本发明还公开了一种高电压锂离子动力电池,包括正极片、负极片、隔膜和上述高电压电解液,高电压电解液配合改进的正极高镍单晶三元材料和负极高温石墨化的人造石墨,提高了电极的机械强度和电化学稳定性,提升了充电截止电压,电池容量和电池续航能力高,电池循环寿命长。
本申请提供的一种硫锂电池正极用硫/碳纳米管复合材料的制备方法,将单质硫与CS2溶剂均匀混合并搅拌,使得硫完全溶解,得到硫的CS2溶液。将碳纳米管与CS2溶剂均匀混合,超声分散,得到稳定的CNT分散液。将CNT分散液缓慢加入到硫的CS2溶液,并不断搅拌,待混合均匀后蒸发溶剂,就可得到硫/碳纳米管复合材料。本申请将导电性较好的碳纳米管包覆在硫的表面,提高了硫的导电性,应用于硫锂电池正极时,能抑制中间产物多硫化锂在电解液中的溶解,与纯的硫单质正极材料相比,首次放电比容量和循环性能都有所提升。而且制备工艺简单、能耗较小,易于规模化生产。
本发明提供一种低温磷酸铁锂电池及制备方法,其特征在与所述的正极活性物质为石墨烯包覆改性的纳米化磷酸铁锂,负极材料采取石墨、软碳、硬碳复配,所述的电解液由一种或多种溶剂配制而成,本发明的优点:提高电子迁移速率,电导率和离子扩散速率,降低锂离子迁移的阻抗,改善了电解液与正负极材料之间的接触电阻,改善低温充电性能。

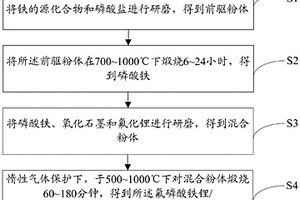

本发明属于电化学材料领域,其公开了一种氟磷酸铁锂/石墨烯复合材料及其制备方法和应用;该复合材料包括50~95wt%的氟磷酸铁锂和5~50wt%的石墨烯。本发明氟磷酸铁锂/石墨烯复合材料,安全性好、循环更稳定,该材料在60℃下均能保持良好的循环稳定性,放电容量从144mAh/g衰减到13?1mAh/g,容量保持率约为91%,与常见的过渡金属氧化物正极材料相比,在价格、安全性能以及电化学性能等方面具有独特的优势,可以作为动力型埋离子电池正极。
本发明涉及锂离子电池技术领域,尤其涉及一种凝胶黑芯锂离子电池的制备方法,首先准备材料制备正极片、负极片、复合隔膜,然后将正极片、负极片和复合隔膜卷绕、封装后制成电芯半成品,随后将电解液灌入电芯半成品中进行固化即得;其中制备复合隔膜具体步骤为先制备聚合物溶液,再将隔膜浸泡于聚合物溶液中,随后将浸泡了聚合物溶液的隔膜取出后再浸泡于去离子水中,最后将隔膜从去离子水中取出烘干即得两面形成有高分子聚合物层的复合隔膜;本发明的复合隔膜上具有高孔隙率的高分子聚合物层,其与隔膜本身的微孔曲折连接,增加复合隔膜的离子传输能力,使得胶态黑芯锂离子电池具有较宽的使用温度范围,更长的循环寿命。
本发明公开包括加热板、夹具底板以及固定板,多个所述加热板竖直排列安装在所述夹具底板上,多个所述加热板两侧设置有所述固定板,相邻的所述加热板形成容置腔,所述容置腔与锂电池壳体相配合;每一个所述加热板内设置有电热器,所述电热器与一接触头PCB安装板连接,所述接触头PCB安装板设置在所述夹具底板上,所述接触头PCB安装板通过接触头结构与外部电源连接,该锂电池干燥炉专用夹具能够在不采用旋转螺杆的情况下也能够保证加热板与锂电池的良好接触。
本申请属于电池技术领域,尤其涉及一种二次电池电极锂枝晶在线监测方法及系统,以及一种二次电池。其中,二次电池电极锂枝晶在线监测方法,包括步骤:在二次电池的电极片与隔膜之间设置压电感应层;将所述压电感应层与预警检测系统电连接;在电池运行过程中,所述预警检测系统实时监测电池中所述压电感应层产生的电压信号;通过所述电压信号判断锂枝晶的生长情况,获得所述二次电池的安全状况。本申请通过在电池隔膜与电极片之间设置压电感应层,通过对压电感应层应力的检测,可以直接实时在线监测预警电池的安全状况,而无需前期模拟环境测试,也无需拆解电池进行检测,在线监测方法操作灵活方便,且检测准确性高,成本低,易规模化应用。
本发明涉及一种L型叠片锂离子电池芯包的制作工艺,所述制作工艺包括涂布得到极片,经定位、分切,得到位于同一极片上的多个L型单片,之后与隔绝层进行叠放,切割,同时得到多个L型叠片锂离子电池芯包;本发明所述制作工艺通过在极片上进行定位、分切,实现了可同时生产多个L型叠片锂离子电池芯包的效果,且工艺路线简单,加工方式可操作性强,生产效率高,成本低,有利于实现叠片电池芯包的大批量高效生产制作,其制作工艺稳定性好,能有效提高电极单元品质,有利于避免卷绕,提高了电池的安全性,且电池芯包形状可控,解决了不规则形状电池的加工难度大,生产效率低的问题。
本发明实施例公开了一种锂电池保护板及其接口驱动电路,所述接口驱动电路包括:通信接口模块,用于与所述锂电池保护板的模拟前端电路通信;驱动库模块;逻辑处理模块,所述逻辑处理模块用于根据所述锂电池保护板的控制电路的控制指令处理数据,并生成指令处理结果,以及用于根据所述指令处理结果控制所述驱动库模块调用所述驱动组件;其中,所述驱动库模块用于响应所述逻辑处理模块的调用指令调用预先存储的驱动组件。本发明实施例能提高不同类型的所述模拟前端电路与所述控制电路的适配程度。
本发明公开了一种回收锂离子电池石墨负极的方法及其设备,涉及电池石墨负极回收技术领域,解决了锂离子电池进行的打碎研磨的不充分,导致整体研磨过后的电池粉末和盐酸酸性液体的反应不充分的问题。一种回收锂离子电池石墨负极的方法及其设备,包括研磨机外壳A,所述研磨机外壳A的下端固定设置有支撑型底架,所述研磨机外壳A下端的中间处固定设置有出料管。本发明通过将废旧电池从支撑圆架上的进料口上扔进研磨机外壳B中的进料腔内,则废旧电池会随着重力掉在旋转漏盘上,旋转漏盘通过小型电机的旋转动力进行高速的旋转,则旋转漏盘的高速旋转产生的的离心力可将电池斜上甩到研磨腔的上端面。
