本实用新型涉及一种大型无人机主翼梁钻孔工装，属于无人机制造工具领域。由钻孔法兰盘和锁紧模块组成，钻孔法兰盘上设有钻孔导向孔，钻孔法兰盘外侧安装有平台，钻孔法兰盘内侧连接有定位圆柱，锁紧模块安装于钻孔法兰盘外圆周，锁紧模块由两个半圆模块组成，锁紧模块上的螺纹通孔内旋合有两排紧固螺钉。本实用新型通过该钻孔工装可较好地控制大型无人机主翼梁两端复合材料法兰上连接孔的对应位置。
1065
0
本实用新型涉及一种±45度角双轴向碳纤维经编布,属于碳纤维复合材料领域。一层为平行伸直的碳纤维纱束均匀排列在+45度角方向上,另一层为平行伸直的碳纤维纱束均匀排列在-45度角方向上,碳纤维纱束型号为3K～50K,每层平行伸直并均匀排列的碳纤维纱束单位面积质量大于等于75g/m2,小于等于400g/m2,经编线铺设密度为每英寸五根,铺设后的经编线单位面积质量大于等于5g/m2,小于等于12g/m2。本实用新型可充分利用其各组成部分的优良性能,拉伸强度、剪切性能、抗撕裂性能得到提高,由于绑缚纱线的作用,提高了纱线间的磨擦力,增强了织物的层间性能,从而扩大了碳纤维的应用范围。
935
0
本实用新型涉及一种可移动尾座动力驱动机构，属于复合材料生产设备领域。设有底座，底座左侧固定有动力机构，底座的右侧加工有带两条挡边的平面，平面上加工有螺钉孔用于固定尾座箱，平面中间有一条凹槽，所述的凹槽为直筒圆柱形万向球的移动轨道，尾座箱可在底座的平面上沿凹槽移动，尾座箱的上端固定有伸缩尾座，尾座箱4的底面左右装有可调螺母，可调螺母内部安装直筒圆柱万向球。本实用新型结构简单，操作方便，能有效的降低整机成本，加工精度高。
988
0
本实用新型涉及一种压缩测试样件加强片黏贴定位装置，属于复合材料的测试领域。包括矩形的底板及盖板，底板内侧加工有相平行的底板左凹槽及底板右凹槽，底板左凹槽及底板右凹槽与底板四边平行或垂直，底板左凹槽及底板右凹槽外侧的底板上加工有销孔，底板左凹槽及底板右凹槽之间为一个矩形的测试区，盖板内侧加工有相平行的盖板左凹槽及盖板右凹槽，盖板左凹槽及盖板右凹槽与盖板四边平行或垂直，盖板左凹槽及盖板右凹槽之间为一个矩形的测试区，盖板左凹槽及盖板右凹槽外侧的盖板上加工有销孔，底板与盖板的结构及形状完全相同，定位销柱穿过销孔将底板与盖板连接定位。
833
0
本实用新型涉及一种碳纤维预浸料生产自动刮胶装置，属于复合材料制造领域，包括刮胶机构及清洁机构，刮胶机构由电机、刮胶板和红外感应器组成，清洁机构由气缸、清洁刀和溶解槽组成，刮胶装置为矩形框架结构，框架上部安装有电机和红外感应器，刮胶板两侧为长条形刮板通过中间部位的轴孔安装在电机轴上，气缸底座安装在框架上部，气缸的缸杆上安装有清洁刀，在刮胶板和清洁刀的正下方的框架上固定有溶解槽，溶解槽内安装有超声波发生装置。本实用新型结构合理，工作稳定，工作效率高，能连续稳定控制碳纤维预浸料的均匀涂胶，及时干净清理多余树脂胶有效提高产品质量。
806
0

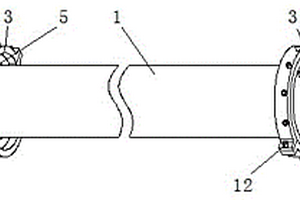

本实用新型涉及一种大型无人机主翼梁模具，属于高分子材料生产装置领域。包括芯轴、定位模和型腔模，圆管形定位模的内孔为阶梯孔，定位加工有销钉通孔，定位模圆环形凸起上分布有螺纹盲孔，型腔模的圆周上分布有型腔模通孔，定位模滑动配合安装在带有轴颈的圆柱形芯轴上，将销钉装入定位模的销钉通孔，用螺栓将定位模与型腔模固定在一起，将型腔模对接座的连接螺栓与螺母拧紧。本实用新型将主翼梁素材与定位模固定在一起，在升温固化过程中，定位模对主翼梁素材两端的法兰进行准确定位，确保了复合材料法兰管梁的尺寸精度，满足大型无人机主翼梁组装的技术要求。
977
0
本实用新型涉及一种拉挤成型用脱模布展平装置，属于复合材料生产设备领域。设有左右两个固定座，每个固定内侧分别经螺母与一个横杆的端部固定在一起，横杆的另一端与固定件固定，两个固定件之间插装有两个平行设置的可调节别辊，固定件端部加工有螺纹通孔，螺纹通孔内旋合有调节螺母，旋紧调节螺母其端将可调节别辊锁紧。本实用新型可以通过调整角度给运行中脱模布增加张力，使得脱模布平整进入模具成型，当模具口脱模布出现不平整现象时，可调整别辊角度增加张力使得进入模具口的脱模布展平。
825
0
本实用新型涉及组合式低张力薄膜展平装置，属于复合材料制造领域。一种组合式低张力薄膜展平装置，设有辊轴，其特征在于，辊轴两端安装有轴承，辊轴上套装有展平环，展平环中间为圆柱形套筒，圆柱形套筒外设有轴线相同的圆锥形套筒，圆柱形套筒与圆锥形套筒一端连接形成一个整体，以圆柱形套筒与圆锥形套筒连接端为起点圆锥形套筒以一个角度向斜上方延伸，圆锥形套筒表面均匀分布有环状波浪形凸起，圆锥形套筒与圆柱形套筒的长度相同，圆锥形套筒与圆柱形套筒之间为空腔，展平环呈左向及右向排列套装在辊轴上，在最左端的展平环及最右端的展平环位置安装有挡圈。通过展平环的波浪形花纹可实现对薄膜的低张力展平。
909
0
本实用新型涉及一种纸筒快速拆装胀套装置，属于复合材料生产设备领域。设有设备机架，收卷主轴安装在设备机架上，收卷主轴上安装有两套固定抱紧座，一套固定抱紧座上安装有固定锥套，另一套固定抱紧座上安装有固定座板，固定座板上安装有三套螺杆钩，螺杆钩通过螺母与固定座板固定，螺杆钩上安装有弹簧，移动锥套安装在固定座板上，并与螺杆钩配合使所述的三套螺杆钩穿过移动锥套端面，移动锥套端面外的螺杆钩上安装有偏心固定杆，纸筒安装在固定锥套与移动锥套中间。本实用新型结构简单，易于操作，不需要高压气源的纸筒即可快速拆装胀套。
837
0
本实用新型涉及一种旋转摆臂式双工位可独立张力转速控制的收卷装置，属于复合材料生产装置领域。设有转梁，转梁左右两侧同时安装轴承b连接转梁和旋转箱体。在转梁的两侧，收卷轴a和收卷轴b分别安装于左右旋转箱体之间。收卷轴a和收卷轴b分别使用安全卡盘在一侧连接旋转箱体，使用安全卡盘和链轮在另一侧连接旋转箱体。在转梁的左右侧，分别由传动轴a和传动轴b与旋转箱体连接。传动轴a和传动轴b各自与减速电机a和减速电机b相连。减速刹车电机与传动轴b使用齿轮相连。本实用新型通过使用旋转摆臂式双工位可独立张力转速控制的收卷，减少复杂的在线封装束卷工作，降低生产难度，从而加快生产速度，从而提升生产产量。
1071
0

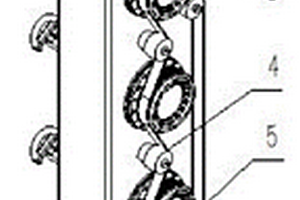

本实用新型涉及一种四工位丝嘴同步驱动装置，属于复合材料生产设备领域。设有箱体，箱体上加工有纵向设置的长条形导向沟槽，减速机支座安装在导向沟槽内，并可沿导向沟槽纵向移动，电机经减速机安装在减速机支座上，箱体上加工有四个轴承室，轴承室内固定有轴承，主轴套安装在轴承内，同步带轮与主轴套螺栓连接，主轴套的前端固定有丝嘴座，丝嘴通过顶丝固定在丝嘴座上，相邻同步带轮之间的箱体上经导轮承轴安装有导轮，所述的减速机的输出轴上固定有主动带轮，同步带套装在主动带轮上并经导轮导向与四个同步带轮紧密接触。
1035
0
本实用新型公开了一种鱼线轮刹车装置，包括第一刹车连接管，第一刹车连接管的上端安装有第二刹车连接管，第二刹车连接管的上端设置有第一刹车圆片，第一刹车圆片的上端安装有固定凸台，固定凸台的上端设置有第二刹车圆片，第二刹车圆片的上端设置有锥形面刹车片，锥形面刹车片的上端设置有第三刹车圆片，第三刹车圆片的上端安装有连接凸台，连接凸台的上端开设有连接孔。本实用新型所述的一种鱼线轮刹车装置，第一刹车圆片、第二刹车圆片、第三刹车圆片均为复合材料使得刹车力更平顺，采用锥形面刹车片配合第一刹车圆片、第二刹车圆片、第三刹车圆片使得刹车面积更大，更加耐用、轻量化。
1021
0
本实用新型公开了一种自动铺料装置，包括支架、盛料槽，所述支架上设置有至少一个运输辊，运输辊水平并排设置形成模具运输路径，模具运输路径上方平行设置有第一铺料辊和第二铺料辊，两个铺料辊水平设置，通过齿轮组齿合连接，两块布料分别从两个铺料辊的外侧伸入并经过两个铺料辊之间的缝隙，布料末端黏住模具运输路径上的模板前端，两块布料共同形成下料通道，下料通道的进料口朝上，出料口朝下对着模具运输路径；盛料槽设置在下料通道上方，盛料槽下部设置有至少一个下料斗，下料斗开口对着进料口。本实用新型结构巧妙，铺料简单快捷，铺料均匀性高，无需人工涂抹原料，极大的提高了复合材料板的生产效率以及成型板材质量。
873
0
本实用新型涉及一种蜂窝结构板材的碳粉填充装置，属于复合材料生产装置领域。设有底板，其特征在于，底板上垂直安装有四个导杠，碳粉支撑架安装在四个导杠上，托粉板插入碳粉支撑架，托粉板上设有碳粉存料板，四个导杠上经直线轴承固定有升降板，升降板下方安装有针板，针板上排布有压紧针，双活塞杆气缸安装到气缸底板上，再整体安装到四根导杠顶端，双活塞气缸的伸缩杆经浮动接头与升降板连接，螺杆穿过气缸底板、升降板及托粉板，螺杆上端与气缸底板固定在一起，升降板上下两侧的螺杆上分别旋合有螺母，将升降板的上下行程定位在上侧及下侧的螺母之间。该蜂窝结构板材的碳粉填充装置结构简单，一次调整后可多次重复操作，节省时间。
1106
0

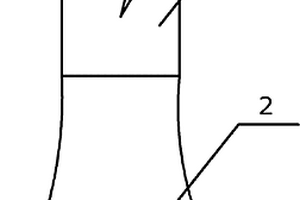

本实用新型涉及电力辅助设施,特别是一种适用于在地下铺设高压电缆后,电缆路径标识的电缆标识桩,其设有截面呈方形的柱体,特征在于设有锥形底座,柱体与底座相连接,柱体面上设有凹形标识符号,柱体上的平面均可按要求制作标识符号,如:产品的单位名称、抢修电话、主管部门、警示标志等,本实用新型使用一种新型复合材料,该材料强度高、耐磨损、无回收利用价值,采用特殊工艺制作的标识符号凹凸清晰,具有夜间反光警示功能,其造型美观,耐腐蚀,抗老化,无毒无味,高强度,不易损坏,可生产多种外观色彩鲜艳的电缆标识桩,成为城市的一道亮丽的风景线。
994
0

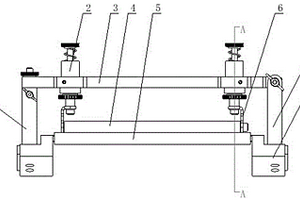

本实用新型涉及一种纤维刮胶浸透装置，属于碳纤维复合材料生产设备领域。设有底座，底座为左右对称两块，左右两个支撑板与底座固定，横板通过销轴与右支撑板连接，横板一端可绕销轴旋转，横板另一端经旋转螺杆和锁紧螺母固定，D型辊插装在底座上，两根上压辊与左右两套上下调节机构连接，两套上下调节机构包括导套、连接板、锁紧螺母、弹簧、导柱及下锁紧螺母，两根上压辊通过连接板与导柱连接，导柱在导套里面滑动，导柱上部有弹簧和锁紧螺母，导柱下部旋合有下锁紧螺母。本实用新型能有效的控制纱线中的树脂含量，减少树脂的浪费，节约生产成本。
990
0
本实用新型涉及一种快速换辊及高效编码器联结装置，属于碳纤维复合材料生产设备领域。设有编码器，编码器固定在编码器座上，联轴器与编码器连接，联轴器通过轴承固定在编码器座上；梅花导辊通过胀套与传动轴固定一起，传动轴经轴承安装在底座上。本实用新型可以保证在不拆编码器的情况下，能快速的分离辊与编码器，保护编码器不受损坏，有效的节约辅助时间，降低劳动强度。
1122
0

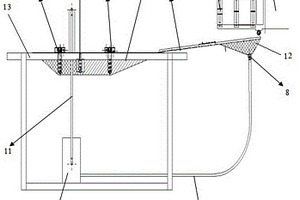

本实用新型涉及一种拉挤成型用分离式浸胶装置，属于纤维复合材料生产装置领域。设有机架，机架上安装有胶槽，胶槽内腔被隔板分隔成前后两个腔体，后腔体内水平安装有浸胶辊A，前腔体内水平安装有浸胶辊B，机架的前端固定有回胶板，回胶板的前部安装有回胶槽，回胶槽位于预成型模具下方，预成型模具前部安装有成型模具，回胶槽的底部与回流管A衔接部位安装有纤维过滤装置，回流管A的另一端接循环泵的入口，循环泵的出口接回流管B一端，回流管B的另一端接胶槽的后腔体。本实用新型纤维在浸胶过程中先经过前端的回流树脂后再经过后端的新树脂，避免回流树脂和新树脂的混合。
909
0
本实用新型涉及一种纤维织物不停机自动接布装置，属于复合材料预浸料生产装置领域。包括工位a和工位b，工位a和工位b水平对称摆放，工位a和工位b结构完全相同；所述工位a包括开卷轴a，开卷轴a内侧平行安装有压辊a，所述压辊a的两端与气缸伸出杆相连，压辊a的垂直下方设有主动辊a，主动辊a与伺服马达相连，张力检测装置的反馈信号控制伺服马达输出，主动辊a的水平切线上方的左侧水平设有托布板a，所述托布板a靠近开卷轴a侧设有断布检测装置a，主动辊a的下方设有压布辊a，主动辊a与压布辊a之间设有导布板a，所述压布辊a的两端与气缸出杆相连，压布辊a和张力检测装置之间设有张力缓冲辊，张力缓冲辊与气缸相连。
910
0
本实用新型涉及一种拉挤工艺用纱线断线报警装置，属于复合材料拉挤成型以及纺织技术领域。设有拉挤模具，拉挤模具的模具口处设有拉挤机，拉挤机上方经转轴安装有纱线辊，纱线辊内侧的拉挤机上安装有可调节编码轮，可调节编码轮经弹性片压在纱线辊上，可调节编码轮由编码器和转速轮组成，转速轮内部采用铝合金材料，转速轮外层包胶采用耐磨聚氨酯材质，编码器经信号传输线与单片机控制器的信号输入端相连，单片机控制器的信号输出端接声光报警器。本实用新型结构简单，制作成本较低，灵敏度较高，报警准确度较高，以纱线辊是否正常转动为判定标准，可以有效监控各种类型的纱线跑完和断裂。
735
0

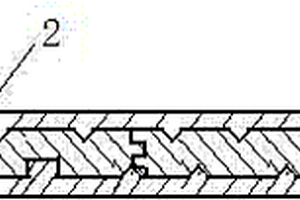

本实用新型涉及一种复合材料，具体地说是一种芯材带锯齿连接结构的夹层复合板材，设有板状芯材，板状芯材由玻璃钢面板包裹，其特征在于芯材表面开设纵、横交叉的连接槽，纵连接槽和横连接槽的间距在10-100mm，深为芯材厚度的1/9至1/11，纵连接槽与横连接槽交叉设有连接孔，孔径为3~30mm，深度不超过芯材厚度的1/2，纵连接槽、横连接槽和连接孔设有由树脂浇注的连接筋条和连接柱，所述的芯材至少由两块组成，两芯材相连接面上分别设有相配合的锯齿形凸台和凹槽，本实用新型增大了树脂与芯材的接触面积，增强树脂在芯材上的附着力，使芯材被面板紧紧夹住，从而提高面板与芯材间强度，纵连接槽与横连接槽还能促进树脂的流动，保证树脂充分浸润纤维。
1053
0
本实用新型涉及木材加工用旋切机,具体地说是一种旋切机的偏心旋切装置,设有左卡盘和右卡盘,其特征在于左卡盘和右卡盘之间设有导套、左卡轴和右卡轴,导套一端经导向键与左卡轴相连接,另一端经导向键与右卡轴相连接,以利于左卡盘和右卡盘通过液压带动左卡轴和右卡轴进退,导套上依次相对排列有左旋卡爪装置和右旋卡爪装置,本实用新型可在导套和蜗轮之间设有复合材料轴承,本实用新型可设有加长导套,加长导套两端分别经法兰盘与左卡轴和右卡轴上的导套固定连接,加长导套上依次相对排列有左旋卡爪装置和右旋卡爪装置,本实用新型由于采用上述结构,具有结构新颖、使用方便、提高工人的劳动强度、提高工作效率、能自动调整原木旋切纹理等优点。?
977
0

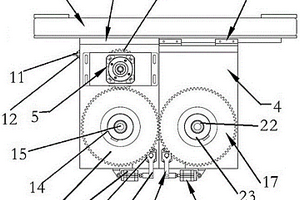

本实用新型涉及可调节树脂补充装置，属于复合材料生产设备领域。设有机架机架下方安装有直线导轨和固定辊座，直线导轨下端安装动辊座，动辊座与固定辊座上分别设有左旋与右旋螺纹孔，并通过调节丝杠将固定辊座与动辊座连接在一起，动辊座及固定辊座中间分别安装有一组轴承，每组轴承之间安装有一个加热辊，两个加热辊端部安装有相啮合的两个传动齿轮，固定辊座上安装有电机，电机上的电机齿轮与相邻的传动齿轮啮合，两个加热棍上安装有两个挡胶板，每个加热辊下方安装有一个刮胶板，刮胶板与加热辊相切接触，刮胶板一端安装有摆臂，摆臂另一端与气缸的驱动杆铰连，通过气缸驱动刮胶板与加热辊开合。
869
0

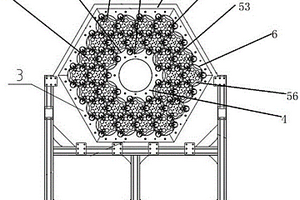

本实用新型涉及一种三维编织设备，属于复合材料制造领域。设有支架，支架上端安装固定底板，固定底板外围安装外限位板，固定底板中心位置设有内限位板，将拨盘、携纱器、携纱器移动座、电机座和拨盘电机组成在一起称为携纱器移动装置将多个携纱器移动装置安装在固定底板上的外限位板和内限位板之间，拨盘上的半弧形安装槽与相邻的拨盘上的半弧形安装槽之间均夹有携纱器移动座，半弧形安装槽与相邻的圆弧槽、长弧槽和短弧槽之间同样夹有携纱器移动座，通过拨盘的交替转动，拨动携纱器移动座规律的交替移动，带动携纱器交替移动，完成对携纱器的移动，防止了丝束杂乱交错，提高了生产效率。
985
0
本实用新型公开了一种高强度且具有耐磨功能的电机轴，包括电机轴主体，所述电机轴主体的两端皆设置有连接头，所述电机轴主体的外侧设置有耐磨机构，所述耐磨机构包括位于电机轴主体外侧的第四耐磨层，所述第四耐磨层的外侧设置有第三耐磨层，所述第三耐磨层的外侧设置有第二抗拉层。本实用新型通过设置的第一耐磨层和第四耐磨层的材质皆为高铬铸铁，第二耐磨层和第三耐磨层的材质皆为高锰钢，提高了电机轴主体的耐磨性，同时第一抗拉层和第二抗拉层的材质皆为碳纤维树脂复合材料，提高了电机轴主体的抗拉强度，而第一纤维层和第二纤维层的材质皆为高强度高模量的玻璃纤维，该涂层进一步的提高了电机轴主体的耐磨性。
1056
0

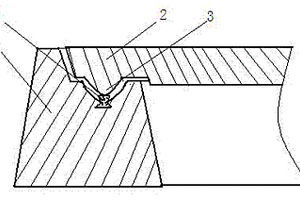

本实用新型涉及城市管道设施,具体地说是一种复合防掀井盖,包括井盖座和井盖,井盖座的内侧周边设有安装面,井盖安装在井盖座的安装面上,其特征在于井盖座的安装面和对应的井盖上分别设有封闭的环形凹槽和凸台,封闭的环形凹槽或凸台上镶嵌有减震硅胶垫,井盖座和井盖可以采用复合材料制成,具有良好的保温性,有效地保护箱体内的设施,减震硅胶垫可以采用防水、防老化的聚酯硅胶制成,井盖与井盖座间结合紧密、机动车碾过井盖时产生的冲击力被减震硅胶垫吸收,有效地防止井盖的掀起,本实用新型具有不产生冲击响声、防止了井盖的掀起、延长了寿命、有效地保护了箱体内的设施等优点。
813
0
本实用新型涉及材料成型技术领域，公开了一种制造大型无人机用机翼后缘的成型模具，包括上模、下模左侧板和下模右侧板，所述上模下端、下模左侧板上端内侧和下模右侧板上端内侧均开设有注塑型腔，所述上模下端两侧均开设有上模销孔，所述下模左侧板上端两侧和下模右侧板上端两侧均设有上模定位销，每个所述上模定位销与多个上模销孔对应滑动连接，所述下模左侧板内端两侧均设有销孔，所述下模右侧板内端两侧设有下模定位销，每个所述下模定位销与多个销孔对应滑动连接。本实用新型通过合模的方式让后缘固化成型，该后缘以复合材料组成，中间为空心结构以减少重量。
