架空线路用线杆横担 1041

 0

本实用新型公开了一种架空线路用线杆横担，包括杆身、固定环、前横担、副横担、后横担，所述前横担安装在与固定环固定连接的焊接板上，横担套与前横担之间通过转轴铰接，后横担套设在横担套中，横担套前端设置的限位块起到导向和限位的作用，副横担的一端固定连接在横担套上，另一端通过转轴与杆身上的铰接座铰接，前横担、横担套、副横担及杆身形成三角形，可通过自身结构平衡横担两端导线的张力差，避免发生断线事故，后横担采用复合材料，且后横担两侧内部填充有防火填充物，能有效防止雨水和外部污染物进入管体内部，降低绝缘性能，起到防火防潮的作用，横担套上设置有套环，使作业员可将横担本体挂在腰带上的绳索上，方便作业员工作。

10KV线路L型结构的绝缘避雷针 742

 0

本实用新型涉及电力线路避雷技术领域，公开一种10KV线路L型结构的绝缘避雷针，包括：接闪针（1）、接闪均压环（2）、L型绝缘结构、接地连接卡具（6），所述L型绝缘结构由垂直的绝缘套管（4）和水平的绝缘横担（5）连接构成；所述绝缘套管（4）由圆钢与套在圆钢上的绝缘胶管配合构成；所述绝缘横担（5）由钢板和钢板外设置的绝缘复合材料结合构成。本实用新型能够防止遭直击雷或感应雷的袭击，避免10KV输电线路遭到雷击事故的发生，具有投资少，收益大。

工业隔声罩顶部隔声模块 779

 0

本实用新型涉及工业隔声罩设备领域，特别是一种工业隔声罩顶部隔声模块。旨在解决现有技术中工业隔声罩顶部隔声设备不灵活，隔声效果差的问题。本实用新型安装在工业隔声罩的顶部连接梁上方，自上而下依次包括外面钢板、隔声复合材料、内面钢板，在所述外面钢板和内面钢板之间还设有加强构件，两侧设有形位尺寸一致的配合耳，所述配合耳的宽度小于顶部连接梁宽度的1/2，所述配合耳和所述顶部连接梁间设有连接构件。优点在于：多重举措保证隔声效果好，得以快速拆装便于维护。

高速自润滑滚动轴承 711

 0

本实用新型属于自润滑滚动轴承技术领域，主要涉及一种高速自润滑滚动轴承。提出的一种高速自润滑滚动轴承，为四点接触球轴承结构；所述轴承的滚动体采用氮化硅陶瓷球（4）；所述轴承内圈（2）、外圈（1）的滚道（3）上具有离子溅射的WS2涂层；所述轴承的保持架（5）为聚酰亚胺基自润滑复合材料保持架；所述轴承的保持架（5）为梳状保持架，滚动体在所述保持架内为间隔布置。本实用新型提出的一种高速自润滑滚动轴承，解决了无润滑介质条件下的轴承的高速运转问题，降低了轴承的摩擦系数，提高了轴承的转速，可适用于高速情况的自润滑定位轴承。

合金板加热炉进出取料装置 872

 0

本实用新型公开一种合金板加热炉进出取料装置，其包括工作平台、取料叉、水平移动机构与升降机构，工作平台底面两端安装有导向柱，两个导向柱底面固接有导向架，工作平台顶面两侧固定有支座，两个取料叉安装在两个支座上；水平移动机构包括布置在工作平台外侧的第一减速电机，第一减速电机输出轴与万向联轴器一端连接，万向联轴器与两个取料叉经传动齿轮连接，取料叉上安装的齿条与相应的传动齿轮啮合；升降机构包括布置在工作平台下方的第二减速电机和螺旋升降机，第二减速电机输出轴与螺旋升降机连接，螺旋升降机的升降螺杆与工作平台垂直连接。本实用新型解决了铝基复合材料合金板自动轧制线上的加热炉、补热炉与辊道运输的板坯进取料问题。

新型纸塑包装袋背封成型器 928

 0

一种纸塑包装袋背封成型器,其具有一翻膜三角架,三角架的下部是夹膜器;再下部是灌装成型管,灌装成型管上具有一翻边器;灌装成型管的下部是成型环1和成型环2,采用该封装成型器包装出来的复合材料枕形包装袋,既美观、漂亮,耐压性能又好,封口强度又高;设备结构简单,操作容易,而且可以节省设备空间。

铜铝冶金结合的铜门 817

 0

本实用新型公开的铜铝冶金结合的铜门包括铝基板和铜箔，所述的铝基板为铝板，铜箔冶金结合在铝基板的表面。采用冶金结合的铜铝复合材料制作铜门，其结合强度≥100Mpa。所制成的铜铝复合板表面光洁，水平面铜铝形成一个平面，没有错落。生产过程中折弯、钻孔、冲孔、攻丝、做旧、上漆等加工时不易出现开裂脱离等现象，保证了铜门的成品率和产品的质量。由于铜箔厚度仅为铜门料厚度的5%~20%，有效降低了耗铜量，由此降低了生产成本。

新型旋转模塑机 938

 0

本实用新型属于塑料和短纤维复合材料制品的成型工艺设备。其主要是将模具的转轴支承在炉内可移动的滑道支架上并通过牙嵌离合器与电机、减速系统的驱动轴相联,由钢板和保温材料夹层制成的炉体支承在一个轴线和炉内模具旋转轴线垂直的摆动支架上。本实用新型的结构设计使传动系统有良好的润滑条件并可以用较小的炉子生产较大的旋转模塑件,设备简单、轻便、投资小,同时具有装料、脱模操作方便的特点。

热塑性复合纱拉挤板材的生产装置 963

 0

本实用新型提供了一种热塑性复合纱拉挤板材的生产装置，所述热塑性复合纱拉挤板材的生产装置涉及定张力纤维纱架、导纱引纱装置、预热箱、浸渍成型模具、水冷槽、牵引装置和切割器等七个设备，在生产过程中，热塑性复合纱在定张力纱架上抽出并经导纱引纱装置后进入预热箱，然后穿过与预热箱相连的浸渍成型模具中，在牵引装置的作用下拉出模具，在水槽中进一步冷却，最后送入切割器切割成型。本实用新型通过热塑性复合纱直接在浸渍成型模具中成型的方法，解决了热塑性复合材料拉挤成型中复杂的浸渍工艺，以及由于热塑性树脂粘度大而导致的浸渍效果难以保证的问题，提高了浸渍质量，结构简单且具有较高的生产效率。

纤维增强树脂包钢复合结构 766

 0

本实用新型涉及一种纤维增强树脂包钢复合结构，复合结构包括钢基体和设置在钢基体外表面的覆层，覆层包括多个纤维层和多个树脂层，纤维层和树脂层交替设置；钢基体为实心结构或空心结构。本申请的复合结构有效将钢基体和覆层进行结合，即具有钢制品自身的结构强度优势，又具有树脂基复合材料的耐腐蚀优势，覆层与钢基体结合紧密，有优异的耐久性，延长了整个结构的使用寿命。

风电叶片外补强和壳体一体成型的模具 1056

 0

本实用新型属于非金属复合材料加工成型技术领域，提出一种风电叶片外补强和壳体一体成型的模具。提出的一种风电叶片外补强和壳体一体成型的模具包括有叶片下壳体模具（1）和叶片上壳体模具（8）；叶片下壳体模具（1）包括有下壳体模具本体（17）、后缘外补强法兰模具（5）、前缘内粘接法兰模具（3）和前缘可拆卸模具（7）；叶片上壳体模具（8）包括有上壳体模具本体（18）、前缘外补强法兰模具（10）、后缘内粘接法兰模具（12）和后缘可拆卸模具（14）；进行风电叶片制备的方法包括有叶片下壳体成型、叶片上壳体成型、叶片合模和叶片脱模。本实用新型提高了叶片后处理效率与质量，降低了生产成本。

新型复合结构发动机机体 692

 0

本实用新型属于内燃发动机部件。其由四个材质不同及功能不同的部分即合金钢承载螺杆、灰铸铁缸体、合金铸铁主轴承座和耐热聚合物基复合材料支承体复合而成的一体式结构,螺杆复合在支承体内上下两端穿过支承体,主轴承座上部与支承体复合一体,下部通过螺杆上的螺母固定,缸体与支承体之间形成冷却水套且下端与支承体复合为一体结构。本实用新型可有效降低发动机机体重量、承力结构优化且易于批量生产。

高强磁吸式绝缘占位防鸟盒 731

 0

一种高强磁吸式绝缘占位防鸟盒，涉及一种绝缘占位防鸟盒，包括盒体（2）和绝缘棒刺（1），其特征是：所述盒体（2）为等腰直角三角形，在盒体（2）的顶角上间隔均匀的设有多根高分子复合材料的绝缘棒刺（1），所述盒体（2）的两条斜边与绝缘棒刺（1）之间的夹角为135度，在盒体（2）的底部设有至少一个高强磁吸式的底座（3）；本实用新型实现了保护输电线路绝缘子的绝缘性，达到线路安全运行目的，且安装拆卸较为方便。

立式大型化学气相沉积炉的补气装置 1013

 0

本实用新型属于碳碳复合材料生产领域，具体涉及一种立式大型化学气相沉积炉的补气装置，包括若干个沿炉体轴向间隔设置在所述沉积炉沉积室侧壁的补气单元，每个补气单元包括若干个沿沉积炉沉积室的周向间隔设置的补气结构，所述补气结构包括补气管和导气管，在补气管上沿轴向间隔设置有若干贯穿补气管管壁朝向沉积室中部的气孔，工作时，炉外气源内碳源气体依次通过导气管和补气管向沉积室内增补碳源气体，使远端的产品也能得到均匀的、满足工艺需求浓度的碳源气体，从而使处于远端的产品在同样时间内获得同样的致密效果，达到沉积室内气氛均匀性的目的，实现了产品致密的均匀性，避免同一炉产品在致密效果上会出现较大的差异。

锚式固定预埋件 1009

 0

一种锚式固定预埋件，包括内部设有螺纹的不锈钢螺套，不锈钢螺套的至少一侧设置有阻挡臂且二者构成在浇注时供复合材料进入形成阻挡部以防止预埋件在装配时沿轴向移动和绕轴线转动的阻挡槽；本实用新型提出的锚式固定预埋件在不锈钢螺套的至少一侧固接有用于加固该预埋件的有阻挡臂，加固了预埋件整体的结构，防止预埋件在装配时沿轴向移动和绕轴线转动。

高温拉伸试验夹具 940

 0

本实用新型属于测试工具领域，特别是一种高温拉伸试验夹具，包括用于夹持试验样品的夹具头、夹紧螺帽和垫片，水冷连接件，以及中间连接件，夹具头两端均有螺纹，一端开有安装实验样品的内孔，并通过夹紧螺帽和两个半圆环形垫片固定实验样品，另一端与中间连接件连接，垫片内孔半径小于实验样品的最大外径，水冷连接件两侧分别开有进水口和出水口，夹具头夹紧螺帽和垫片采用复合陶瓷材料或者钨钼合金制成。本实用新型采用高温陶瓷复合材料或者钨钼合金制成夹具，耐高温性能好，在高温加压拉伸实验中不易变形，同时采用水冷连接件减少加热炉的热量对传感器的影响，保证了实验结果的准确性。

立式大型化学气相沉积炉的分布式加热系统 838

 0

本实用新型属于C/C复合材料的生产领域，具体公开一种立式大型化学气相沉积炉的分布式加热系统，包括中心加热器和周边加热器，在沉积室中心设有竖直设置的中心加热器，在沉积室的侧壁上沿沉积室的轴向间隔设置有若干个加热单元，每个加热单元分别包括沿沉积室的周向间隔设置的若干个周边加热器，每个中心加热器和周边加热器分别对应设置有热电偶、温控器和电源，工作时，待处理产品摆放在中心加热器和周边加热器之间的环形均温区域内，产品各面均匀受热，从根本上解决沉积室内温度不均匀的问题，且每个加热器独立安装，可以降低对制造精度的要求，从而降低制造成本，加热器之间相互独立，没有连接、配合关系，安装更容易，维护更方便。

铜带导向装置 601

 0

本实用新型公开了一种铜带导向装置，包括安装轴，安装轴上设置有多个导向组件，多个导向组件沿安装轴的长度方向分布，导向组件包括轴承和导向轮，轴承固定套设在安装轴上，导向轮固定套设在轴承上，铜带设置在导向轮上，所述导向组件还包括轴套，轴套螺纹连接在安装轴上，轴承固定套设在轴套上。本实用新型提供的一种铜带导向装置，用于制备铜铝复合材料，结构简单，便于安装和使用，在制备过程中能保证铜带在复合过程中方向不发生偏移，也能通过调节轴套在安装轴上的位置，以此来调节导向装置中相邻两个导向轮的间距达到所需的相邻两铜带的间距，实现在线微调，达到所需精度要求。

纤维增强聚氨酯泡沫塑料复合板材 750

 0

一种纤维增强聚氨酯泡沫塑料复合板材，至少两张相互平行的纤维毡之间设置树脂基体，树脂基体内均匀分布增强纤维，所述的树脂基体、增强纤维和两张纤维毡构成单层板，所述的两块相互平行的增强纤维为横向的单层板之间设置至少一块增强纤维为纵向的单层板，增强纤维为纵向的单层板与两块增强纤维为横向的单层板之间设置粘贴层，增强纤维为纵向的单层板通过粘贴层与两块增强纤维为横向的单层板连为一体构成多层板；本实用新型属于玻纤增强发泡树脂的复合材料板材，适宜大批量连续化生产等优点，具有轻质高强、结构简单、生产效率高等优点，有效解决集装箱地板的开裂问题，降低成本。

铝箔水泥复合保温材料 666

 0

一种铝箔水泥复合保温材料，包括一石膏外壳，石膏外壳中部开设有贯穿的通孔从而形成内层、外层，内层、外层构成顶部敞开的容置空间；容置空间内浇筑有泡沫水泥；石膏外壳外表面通过聚氨酯粘结剂粘接有铝箔，铝箔外表面喷涂有非氟碳树脂涂层。所述复合保温材料优点在于：(1)具有优良的保温、隔热作用(2)铝箔和水泥都是无毒性的材料；(3)铝箔与泡沫水泥板复合，其表层的铝箔不仅保持了硬度大、张力强度大的特点，其抗撕裂强度也大幅增加；(4)虽然成本低廉，但可作为高档建筑装饰材料；(5)泡沫水泥添加了聚丙烯短纤维，使泡沫水泥具有高的强度和一定的韧性，复合材料整体表现出良好的强度和韧性，有效地避免因磕碰或使用中引起的开裂、断裂、变形等现象。

风电叶片的制作模具 960

 0

本实用新型属于非金属复合材料加工成型技术领域，主要涉及一种风电叶片的制作模具。提出的一种风电叶片的制作模具包括有叶片下壳体模具、叶片上壳体模具、前缘外补强模具和后缘外补强模具；叶片下壳体模具包括有下壳体主体模具（1）、下壳体前缘可拆卸模具（5）和下壳体后缘可拆卸模具（6）；叶片上壳体模具包括有上壳体主体模具（7）、上壳体前缘可拆卸模具（9）和上壳体后缘可拆卸模具（10）；前缘外补强模具、后缘外补强模具均为表面为凹球面的模具，其凹球面分别与叶片前缘外壁面、叶片后缘外壁面的翼型相同。本实用新型避免了在原工艺条件下反复等待材料固化等问题，提高了叶片后处理效率与质量，降低了生产成本。

轨道减振扣件用加强型复合垫板 1083

 0

本实用新型属于轨道减振降噪技术领域，提出一种轨道减振扣件用加强型复合垫板；提出的轨道减振扣件用加强型复合垫板上具有用以安装弹条并通过弹条扣压钢轨的弹条孔座；所述复合垫板（4）具有四个凸起，位于中部的凸起Ⅰ（8）、凸起Ⅱ（9）之间构成用以安装钢轨的凹槽（6）；并在位于中部的所述凸起Ⅰ（8）、凸起Ⅱ（9）的上端面上分布有若干用以设置金属材料的加强槽；所述的加强槽内具有用以对垫板起加强作用的金属材料（5），构成加强结构的复合垫板。本实用新型具有绝缘性好、耐腐蚀、安全可靠的特点，保证了复合材料垫板的强度及产品的安全性。

激光晶体热沉 691

 0

本实用新型涉及一种激光晶体热沉，包括热沉本体，阵列安装面、定位侧面、激光晶体焊接底面、阵列安装螺纹孔及热沉安装光孔；热沉本体采用铝基复合材料，外表面镀覆的镀金层，所述镀金层用于提高热沉本身的抗腐蚀性和改善激光晶体的焊接性。本实用新型提供的激光晶体热沉在满足散热需求的同时，能极大程度上减轻重量，较好的满足了机载激光器高集成化、轻量化的发展需求，有广泛的推广使用价值。

适用于吊装高速运输的运输箱 999

 0

本实用新型涉及智能索道配送技术领域，具体涉及一种适用于吊装高速运输的运输箱。该运输箱包括以新型碳纤维复合材料制成的箱体，以及箱顶安装的真空吸盘装置、箱底内表面安装的万向细胞传送履带；真空吸盘装置包括多个吸盘单元组件，每个吸盘单元组件包括真空吸盘、真空发生器和通气装置；万向细胞履带由若干六边形单元模块拼接组成，六边形单元模块上安装有传动轮，传动轮转动能够改变箱底上物品的运行方向。本实用新型通过多个吸盘单元组件对箱体内物品施加了真空吸力的作用，使其在吊装高速运输方向改变时减少自身位移，防止了碰撞；箱底万向细胞履带灵活对进箱体内物品进行排列组合，并以机械传动引导货物至指定位置，提高箱体空间使用效率。

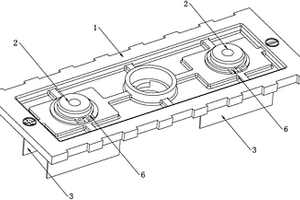

电池盖板与极柱的新型组装结构 804

 0

电池盖板与极柱的新型组装结构，采用卡簧固定方式将正极极柱、负极极柱安装在电池盖板上，相比于现有的螺母旋紧压紧方式，节约了人工安装螺母及涂胶装配时间，从而提高装配效率。长期使用安全方面：卡簧结构不会因震动而松脱，但螺纹结构即使涂有螺纹胶也存在因震动松脱导致漏气漏液的风险。极柱上加工有与卡簧配合的环形沟槽，相比现有极柱，本实用新型用卡簧槽代替外螺纹加工，使极柱简化很多，用简单的T字型材代替结构较复杂的多台体型材，提高了挤出成型效率。负极极柱材料由原来的全铜材料改进为铜铝复合材料，极柱体积和重量相比原来大有缩减，在材料费上比现有极柱降低1/3，在长期批量生产中产生可观的利润。

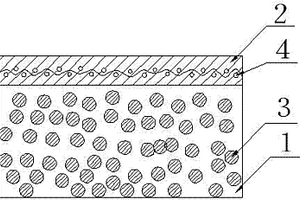

纤维增强合成轨枕 655

 0

本实用新型属于高分子复合材料技术领域，提出一种纤维增强合成轨枕。所提出的一种纤维增强合成轨枕具有由连续增强纤维（3）和发泡树脂材料发泡成型的发泡母材（1）；所述发泡母材（1）的上表面具有保护层（2）；所述的保护层（2）由发泡树脂材料和位于发泡材料内的纤维增强材料（4）发泡成型。本实用新型在合成轨枕的耐磨耗、耐撞击性能大幅提高，合成轨枕经过长时间使用仍能保持作为承载结构材料所必要的强度，具有优异的耐久性；由于保护层为发泡树脂材料，因此，上述合成轨枕具有减震降噪的功能。

多段式筏钓竿稍 622

 0

本实用新型公开了一种多段式筏钓竿稍，主要用于插接式筏竿、路亚竿，竿稍整体直径为0.5mm‑8mm之间，每个竿稍从前部到后依次连接多个竿稍段形成多段式钓竿稍，竿稍为玻璃纤维材料、碳素材料、钛合金、渔漂尾、塑料、竹木棒或其他复合材料所制，前部竿稍直径为0.5mm‑6mm（根据不同钓况配置不同尺寸）；所有竿稍体实心、空心材料都可以。竿稍稍身到前端均设有导线环，导线环内穿鱼线使用，每一竿稍段之间设有弹性材料来配置竿稍调性，这样连接方式可以用加粗材料，大大增加了强度，增加可见度减轻钓鱼时视觉疲劳、还能用于较长鱼竿增加更多可钓范围，适应不同钓况。

矿井专用复合型地辊 654

 0

本实用新型公开了一种矿井专用复合型地辊，包括：主轴、聚氨酯滚体、支撑钢管和轴承座；所述支撑钢管套接于所述聚氨酯滚体的内部；所述轴承座固定于所述聚氨酯滚体两端的内表面上，且所述轴承座上安装有轴承；所述主轴穿过所述轴承与所述聚氨酯滚体相连。本实用新型提供的一种矿井专用复合型地辊，表面包敷的聚氨酯复合材料为非金属材质，减小了和钢丝绳的摩擦，使钢丝绳不受损伤，轴承座通过轴承垫固定于聚氨酯滚体内表面的设计，使轴承部分完全密封，可以有效的防尘防水，杜绝了因矿井下恶劣的工况环境导致的轴承卡死现象，延长了钢丝绳的使用寿命，保证了提升运输的安全。

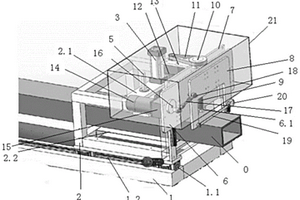

随被锯件同步移动的仿手工自动锯床 862

 0

本实用新型涉及锯床设备的技术领域，公开的一种随被锯件同步移动的仿手工自动锯床，包括：移动机架、床身，所述床身上设置有移动机架，移动机架顶部设置有压紧被锯件的夹紧装置，移动机架前部设置有对被锯件进行仿手工的自动手锯装置；所述夹紧装置由移动机架上的气缸和被锯件支撑台组成，气缸的伸缩杆上设置有与被锯件支撑台对应的下压板；所述自动手锯装置包括往返移动的锯弓装置和对被锯件的锯料深度加工装置组成；本实用新型克服了电锯对复合材料平台板的管材进行锯切产生粉尘的问题，解决了环境污染的问题，并且适应流水线生产，工作效率高。

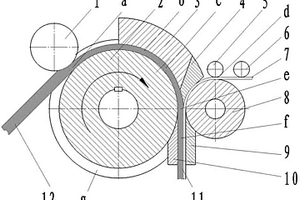

铜铝复合板的连续复合成形装置 760

 0

本实用新型公开了一种复合成形装置,其包括转动设置的挤压辊及沿送料方向围绕挤压辊设置的铝板基材成型模和轧合辊,铝板基材成型模上具有与挤压辊外圆周面相对间隔设置的内凹柱面,该内凹柱面与挤压辊的轴向一致,内凹柱面在送料方向上具有一段与挤压辊外圆周面之间间距逐渐缩小的弯弧段,该弯弧段与挤压辊外圆周面之间构成驱使铝板基材产生塑性变形的变形区,轧合辊装配在变形区的出口处与挤压辊外圆周面之间形成轧合区。本实用新型采用连续复合成形装置,可以不间断连续生产以铝板与铜板为基材的复合材料板材或带材,简化了生产工艺,降低了生产成本,生产效率大为提高。
