北京有色金属复合材料技术理论与应用

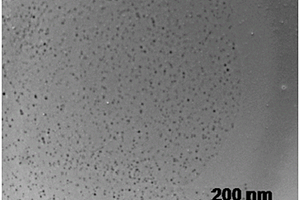

纳米银/氧化石墨烯复合材料分散液及其制备方法和应用 966

 0

本发明公开一种纳米银/氧化石墨烯复合材料分散液及其制备方法和应用。所述分散液包括液相介质和纳米银/氧化石墨烯复合材料，所述纳米银/氧化石墨烯复合材料均匀分散于液相介质中；所述分散液的浓度为0.01mg/ml-10mg/ml；所述纳米银/氧化石墨烯复合材料中纳米银颗粒均匀分散并附着于氧化石墨烯表面，纳米银颗粒尺寸为5-50纳米。本发明使用超重力旋转填充床或是微通道反应器作为反应设备，制备过程无需添加任何还原剂，所制备的纳米银-氧化石墨烯复合材料分散液透明稳定，静置6个月无沉降。与现有技术比，本发明方法快速、简单、高效并且适用于大规模的工业化生产。本发明中所涉及的材料在催化、储能、电子、抗菌、表面拉曼增强等领域具有广阔的应用前景。

纳米氧化物弥散增强超细晶钨基复合材料的制备方法 978

 0

本发明提出了一种纳米氧化物弥散增强超细晶钨基复合材料的制备方法。具体工艺为:取微米级钨粉、纳米氧化钇粉或金属钇粉0.1wt%～1wt%、金属钛粉或钼粉或钽粉0～2wt%经配料、机械合金化和放电等离子体烧结等步骤制备出相对密度可达96～99%的超细晶粒钨复合材料。其优点在于:通过本发明所述的纳米氧化物弥散增强超细晶钨基复合材料的制备方法可获得近全致密的超细晶粒钨基复合材料。氧化钇或金属钇和金属钛、钼或钽粉的复相掺杂不仅实现了钨在较低温度下的烧结致密化,同时还抑制了钨晶粒在烧结过程中的晶粒长大。采用上述方法制备的氧化钇增强超细晶钨基复合材料的钨晶粒尺寸≤3μm,并具有较好的力学性能和抗热冲击性。

纤维增强复合材料拉杆的生产设备及加工方法 858

 0

本发明公开了一种纤维增强复合材料拉杆的生产设备及加工方法。该生产设备中，两个紧固装置相对间隔开地设置在基础框架上；牵引装置可左右移动地设置在基础框架上，用于牵引浸胶后的纤维增强复合材料丝环向缠绕在两个紧固装置上，紧固装置用于对环向缠绕的纤维增强复合材料施加张紧力；紧固装置还用于带动环向缠绕好的纤维增强复合材料旋转，牵引装置还用于牵引浸胶后的纤维增强复合材料丝，以使浸胶后的纤维增强复合材料丝螺旋缠绕紧紧包裹环向缠绕好的纤维增强复合材料，从而形成纤维增强复合材料拉杆半成品；加热装置用于对纤维增强复合材料拉杆半成品加热固化成型。该生产设备可以快速高效地生产出承载能力强的纤维增强复合材料拉杆。

含SiC颗粒的高模量稀土镁基复合材料 719

 0

本发明提供了一种含SiC颗粒的高模量稀土镁基复合材料。所述稀土镁基复合材料，包括下述重量百分比含量的组分：1.0-15.0％重稀土，1.0-10.0％钇和/或钕1.0～15.0％的SiC，1.0～5.0％的锡、锑和锌中至少一种，余量为镁。本发明的稀土镁基复合材料的制备方法，包括：在镁锭上打孔，对碳化硅颗粒进行表面改性处理，烘干后将其装入孔内；将装有碳化硅颗粒的镁锭放入坩埚中熔铸；经热处理工艺获得稀土镁基复合材料。通过该方法制备的稀土镁基复合材料，具有高的室温强度和弹性模量，较好的塑性。综合性能明显高于现有的稀土镁合金。适于工业化生产。

聚烯烃/烷基磷改性蒙脱土纳米复合材料及其制法和用途 900

 0

本发明属于聚烯烃/蒙脱土纳米复合材料领域,特别涉及具有热加工稳定性的聚烯烃/烷基磷改性蒙脱土纳米复合材料及其制法和用途。本发明的复合材料中含有蒙脱土0.01～10重量份,聚烯烃基体87～100重量份,烷基三苯基卤代磷改性剂0.005～3重量份,蒙脱土片层剥离且均匀分散在聚烯烃基体中。烷基三苯基卤代磷改性剂具有较好的热稳定性,从而赋予复合材料更好的热加工稳定性。本发明的纳米复合材料在经过热处理后仍保持较好的分散相尺寸及分布。同时烷基三苯基卤代磷改性剂的合成收率高。

尼龙弹性体复合材料泡沫及其制备方法 1084

 0

本发明公开了一种尼龙弹性体复合材料泡沫及其制备方法。所述尼龙弹性体复合材料泡沫由包括如下组成的原料形成：复合材料、交联剂、发泡剂和发泡助剂，复合材料、交联剂、发泡剂与发泡助剂的质量比为100：0.5～5：0.5～5：0.5～8；其中，复合材料由包括如下组成的原料形成：尼龙弹性体、乙烯醋酸乙烯共聚物和相容剂，尼龙弹性体、乙烯醋酸乙烯共聚物和相容剂的质量比为5～70:30～95:0.5～3。本发明尼龙弹性体复合材料泡沫既保留了尼龙弹性体自身优异的综合性能，还简化了尼龙弹性体发泡成型工艺，所得尼龙弹性体复合材料泡沫耐寒性好，韧性高，泡沫熔体强度较高，泡孔均匀，密度小，压缩形变小，回弹性大，在鞋底领域应用前景十分广泛。

双包覆层正极复合材料的制备方法 993

 0

本发明是一种双包覆层正极复合材料的制备方法，该正极复合材料为正极活性材料、二氧化锰(MnO₂)、石墨烯的复合物。首先分别配制一定浓度高锰酸钾(KMnO₄)、硫酸锰(MnSO₄)溶液；然后将适量正极活性材料、高锰酸钾溶液、硫酸锰溶液在一定温度下混合搅拌，至反应完全；将反应液抽滤得到沉淀物，用无水乙醇反复清洗后烘干、粉碎、过筛；随后将粉末置于马弗炉中，在氢气(H₂)/氩气(Ar)/甲烷(CH₄)混合气氛中1000℃下反应一定时间；最后将粉末研磨、过筛，制得最终正极复合材料。所制得正极复合材料电化学性能突出，具有高充放电效率、优异倍率特性及长循环寿命。该正极复合材料制备方法简单，可实现工业化规模生产。

铝基复合材料筒体及其制备方法 922

 0

本发明涉及金属筒体件加工技术领域，具体涉及一种铝基复合材料筒体及其制备方法，筒壁包括：内层,所述内层包括壁体和由壁体向筒内突出的环形加强筋；所述内层的材料为碳化硼颗粒和石墨烯(B₄C_p+Gr)混合增强的铝基复合材料；外层，冶金结合在所述内层的外侧，所述外层的材料为碳化硅颗粒增强的铝基复合材料。与传统单一成分铝基复合材料筒体相比，其外层SiC_p/AlCuMgZn具有高强度和高模量以抵抗深水水压变形；内层B₄C_p+Gr/AlCuMgZn复合材料具有良好的塑性，有利于成型带加强筋的筒体，并且内层材料不直接与海水接触，仅需要适当强度和刚度以满足使用要求。内层采用低密度的B₄C与Gr作为增强相，可进一步降低筒体的密度，利于水下航行器的轻量化。

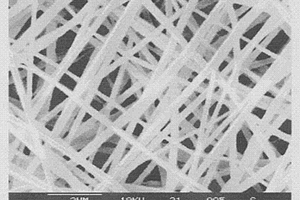

纳米纤维增韧碳纤维树脂基复合材料的制备方法 1026

 0

一种纳米纤维增韧碳纤维树脂基复合材料的制备方法,属于复合材料领域。其特征为采用热塑性工程塑料的纳米纤维毡或膜作为增韧组分。其制备方法是:将碳纤维的预成型体作为静电纺丝的负极接收器,直接将热塑性工程塑料纳米纤维毡或膜纺丝于预成型体上,所纺纳米纤维毡或膜相对于碳纤维预成型体的树脂基体具有重量比例;将含有纳米纤维毡或膜的碳纤维的预成型体铺层,制备含纳米纤维夹芯结构的碳纤维预成型体;按照复合材料的成型工艺固化,制备成增韧的碳纤维树脂基复合材料。本发明较传统增韧方法成型工艺简单,在较少的增韧组分含量下碳纤维树脂基复合材料的断裂韧性显着提高,电纺丝的收率较高,易于在实际生产中推广应用。

金属氧化物/碳纳米管复合材料及其制备方法与应用 713

 0

本发明公开了一种金属氧化物/碳纳米管复合材料及其制备方法与应用。该制备金属氧化物/碳纳米管复合材料的方法,包括以下步骤:A)在乙醇或以表面活性剂为溶质的乙醇溶液中分散碳纳米管得到溶液A;B)在乙醇中溶解可溶性金属盐得到溶液B;C)在所述溶液A中加入脲得到溶液C;D)在所述溶液C中加入水,使水与乙醇的体积比为1∶25～1∶12.5,得到溶液D;E)在所述溶液D中加入所述溶液B得到溶液E;F)将所述溶液E在100-150℃回流2-20小时,得到金属氧化物/碳纳米管复合材料的前驱物;G)将所述前驱物在隔绝氧气的环境中,从20-25℃按照1℃/分钟的速率加热到350℃-400℃,并保持1小时,得到金属氧化物/碳纳米管复合材料。该方法制备的金属氧化物/碳纳米管复合材料可作为储能器件电极材料应用。

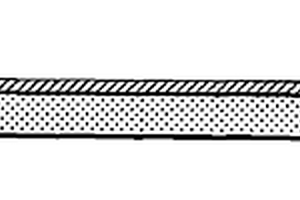

薄膜磁电复合材料及制备方法 1013

 0

一种薄膜磁电复合材料及其制备方法,属于磁性功能材料及制备技术领域。磁电复合材料特征在于:由磁致伸缩薄膜层、导电薄膜层和压电陶瓷衬底复合而成。制备方法是在做好电极的压电衬底上采用物理气相沉积(PVD)技术沉积一层磁致伸缩薄膜。该磁电复合材料界面复合强度高、结构简单、有效避免了铁电铁磁两相间的相反应,具有良好的磁电转换系数,高频涡流损耗小、性能稳定、尺寸轻薄,非常适合制备微型传感器件。此外,该制备方法简单可行、成本低廉,克服了层叠磁电复合材料及传统薄膜磁电复合材料制备工艺复杂、成本高等缺点。

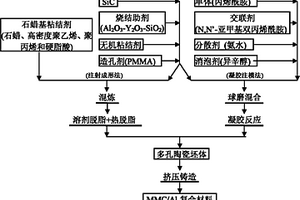

陶瓷颗粒选择性增强铝基复合材料的制备方法 1079

 0

一种陶瓷颗粒选择性增强铝基复合材料的制备方法,属于金属基复合材料领域。制备方法:第一步是制备多孔陶瓷坯体;第二步是将多孔陶瓷坯体放置在需要增强的部位,在750~1100℃将熔融铝合金注入模具中,施加20~50MPa的压力强制熔融铝合金填充多孔陶瓷坯体和模腔,凝固后就得到选择性增强的铝基复合材料。本发明的优点是将发泡技术与注射成形和凝胶注模工艺相结合,使多孔陶瓷坯体具有可设计性。采用挤压铸造工艺实现了金属基复合材料(MMC)增强体和铝基体的一体化成形,充分发挥了铝基体高强高韧和MMC增强体耐磨性优异的优点。所得的复合材料热导率高、散热能力良好、耐磨性优异、并且重量轻。

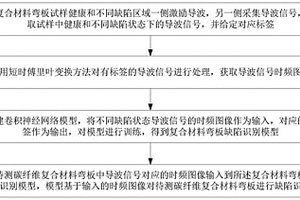

复合材料弯板缺陷识别方法、系统及可读存储介质 1030

 0

本发明公开了一种复合材料弯板缺陷识别方法、系统及可读存储介质，属于复合材料结构损伤检测技术领域，识别方法包括以下步骤：制作复合材料弯板试样；采集复合材料弯板试样折弯处的健康区域以及缺陷处区域的超声导波信号，并对健康区域和缺陷区域的超声导波信号分别给定标签；将超声导波信号转化为对应的时频图像；基于时频图像，构建卷积神经网络模型；步骤五：对卷积神经网络模型进行训练，获得复合材料弯板缺陷识别模型；步骤六：将待测复合材料弯板的超声导波信号对应的时频图像输入至复合材料弯板缺陷识别模型，对复合材料弯板折弯处缺陷进行识别。该方法基于机器学习与超声导波技术，能够对复合材料弯板折弯区域的缺陷进行快速准确地识别。

通过激光加工控制树脂基复合材料表面亲疏水性的方法 966

 0

本发明涉及一种通过激光加工控制树脂基复合材料表面亲疏水性的方法。该方法包括：对树脂基复合材料表面进行表面清洁，清除表面附着物；在辅助气体环境下对所述树脂基复合材料表面进行激光辐射，通过控制激光的强度以及辅助气体中氧气的含量，获得不同接触角的改性树脂基复合材料表面，从而实现对所述树脂基复合材料表面亲疏水性的控制；其中，当辅助气中氧气含量比例从0到100％变化时，所述树脂基复合材料表面的接触角从大于150°到0°变化，相应地，所述树脂基复合材料表面从超疏水性到超亲水性变化。该方法制备的树脂基复合材料表面亲疏水性稳定性较好，无额外涂覆，并且复合材料表面化学性能改变较小。

基于波纹结构的滑动式柔性复合材料蒙皮 1037

 0

一种基于波纹结构的滑动式柔性复合材料蒙皮，由复合材料波纹板、复合材料薄板和弹性体层组成。其连接关系如下：复合材料薄板粘接在复合材料波纹板的水平胶结面上，复合材料薄板左侧胶接在波峰处的水平胶接面上，搭接在右侧相邻波峰处的复合材料薄板上，弹性体层紧密贴合在复合材料薄板上。本发明将复合材料波纹板在波纹方向上具有大刚度和复合材料薄板具有大面外刚度的特点结合起来，能够实现大变形功能，且能抵抗面外气动载荷，具有结构简单和重量轻的有点，是一种实用可行的变体机翼柔性蒙皮方案。

用于化妆品的纳米核壳结构复合材料及其制备方法 723

 0

本发明公开了属于美容护肤化妆品化学制品的一种用于防晒化妆品的纳米核壳结构复合材料及其制备方法。该复合材料由二氧化钛和氧化锌组成,以氧化锌为核,以二氧化钛为壳。通过综合利用两种化合物的特性使该材料同时具有防晒保湿的功能。由本发明的纳米核壳结构复合材料制备的化妆品具有更好的防晒保湿功能和更好分散性。本发明通过设计一种二氧化钛、氧化锌纳米核壳结构的复合材料,一方面改善了紫外光吸收的能力,提供了一种更加有效的抗紫外防晒复合材料,另一方面通过制备超细的纳米核壳材料,解决了无机防晒剂分散不均匀的问题,同时还解决了氧化锌使用时皮肤发干的问题。

制备高导热金刚石/CU复合材料方法 1048

 0

本发明属于金属基复合材料研究领域,涉及一种制备高导热金刚石/CU复合材料的方法。其特征是在制备复合材料前,先采用磁控溅射的方法在金刚石粉体表面镀覆0.1-5ΜM CR-B复合层后,金刚石表面镀覆CR-B复合层的厚度为0.1-5ΜM,CR与B的比例为30-70∶70-30,金刚石粉体的粒度为10-150ΜM,金刚石与CU的体积比为55-75∶45-25。再采用粉末冶金、热压或熔渗工艺与CU进行复合的方法来提高金刚石/CU的导热性能,通过在金刚石与CU之间建立由金刚石+(CR-B)C+基体CU组成的强化学键界面过渡层后,复合材料的热导率由原来的170W/M·K左右提高到500W/M·K以上。该方法不仅可以有效地提高金刚石/CU复合材料的热导率,而且可以防止金刚石粉体的高温石墨化。

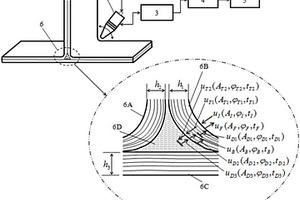

复合材料结构R区缺陷超声判别方法 950

 0

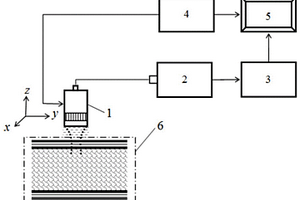

本发明属于无损检测技术领域，涉及一种复合材料结构R区缺陷超声判别方法。本发明方法基于来自被检测复合材料结构R区不同方向和位置的宽带窄脉冲超声波反射信号及其特征，利用其时域幅值、相位、传播时间等参量的变化与被检测复合材料结构R区蒙皮内部、R区蒙皮‑R区填充区界面、R区填充区及其缺陷的信号联系，构建了复合材料结构R区缺陷超声判别方法、检出缺陷的深度位置确定方法，采用软膜接触耦合或喷水耦合、手动或自动扫描方式，实现复合材料结构R区超声RF和成像检测，R区检测厚度范围为0.5～20mm。实际检测效果表明，显著提高了复合材料结构R区超声检测缺陷判别的准确性和可靠性以及对R区的缺陷检出能力与可检性。

具有苯系物吸附功能的复合材料及其制备方法及利用其去除苯系物的方法和应用 866

 0

本发明涉及材料合成领域，公开了具有苯系物吸附功能的复合材料及其制备方法及利用其去除苯系物的方法和应用。该复合材料包括聚合物形成的缔合结构以及负载于所述缔合结构中的铁基金属有机框架材料，所述聚合物与铁基金属有机框架材料之间的重量比为1：(1‑20)，所述聚合物选自聚醚砜、聚乙烯醇缩甲醛、聚丙烯、聚苯砜和聚酰胺中的至少一种。通过该复合材料中双组份的协同效应，该复合材料的骨架结构稳定，具有较强的机械稳定性、并且该复合材料的孔容、孔径和比表面积较大，且具有较高的苯系物吸附容量，制备该复合材料的方法简单环保，合成原料价格低，易于大规模生产应用。

树脂基烧蚀防隔热复合材料及其制备方法 1076

 0

本发明涉及一种树脂基烧蚀防隔热复合材料及其制备方法，尤其涉及一种自膨胀低密度树脂基烧蚀防隔热复合材料及其制备方法，属于树脂基防热材料制备技术领域。通过采用自膨胀填料组元，解决了在有限的原材料工艺条件(热熔树脂预浸料制备复合材料的树脂粘度等物理参数)范围内，以较小的加入量(即体积分数)制备较大孔隙率、低密度材料产品的难题；所获得的低密度材料下限较之现有材料(0.8g/cm³)进一步降至0.5g/cm³水平。

表面包覆石墨烯的二氧化硅负载金属纳米颗粒复合材料及其制备方法与应用 736

 0

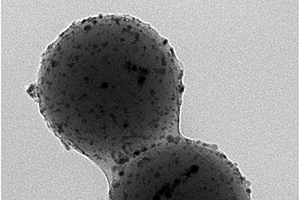

本发明提供了一种表面包覆石墨烯的二氧化硅负载金属纳米颗粒复合材料及其制备方法与应用。本发明的复合材料包括：二氧化硅球形载体，负载于二氧化硅球形载体上的金属纳米颗粒，以及包覆在负载有金属纳米颗粒的二氧化硅球形载体表面的还原氧化石墨烯层。该复合材料可以用于作为催化剂制备燃料电池。本发明的复合材料中的还原氧化石墨烯层具有良好的导电性，很好地解决了由于载体二氧化硅颗粒是绝缘体，阻碍燃料电池催化剂活性组分附近电子的传输，影响催化活性的问题；此外本发明的制备方法简单易行，制备过程中没有加入表面活性剂，制备得到的复合材料中金属纳米颗粒分散均匀，极大地提高了复合材料的催化活性。

硫化铁-碳复合材料及其制备方法、锂离子电池负极材料、锂离子电池负极片和锂离子电池 1030

 0

本发明公开了一种硫化铁‑碳复合材料及其制备方法、锂离子电池负极片和锂离子电池。该硫化铁‑碳复合材料包括多孔碳框架材料，以及原位生长于所述多孔碳框架材料的孔中的硫化铁纳米颗粒；其中，所述硫化铁纳米颗粒的质量分数为35～46wt％，所述多孔碳框架材料的质量分数为54～65wt％。本发明还提供了该硫化铁‑碳复合材料的制备方法、包含该硫化铁‑碳复合材料的锂离子电池负极片和锂离子电池。本发明采用一步碳化的方法，以对甲苯磺酸铁六水合物为铁源，通过一步高温热解的方式形成硫化铁‑碳复合材料；该方法设备简单、过程容易控制，可满足高倍率容量硫化铁‑碳复合材料的大规模生产及应用。

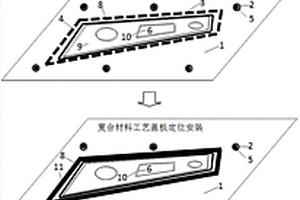

利用工艺盖板制备复合材料蒙皮结构机加工艺线的方法 770

 0

本发明属于复合材料制造技术领域，涉及一种利用工艺盖板制备复合材料蒙皮结构机加工艺线的方法。该制备方法的特征在于，借助激光铺层定位系统，制备附带定位线与机加工艺赋型线的复合材料工艺盖板，利用工艺盖板在复合材料蒙皮结构非贴模面制作机加工艺线。该工艺方法设计合理，简单易行，对于普通钢模具所成型的复合材料蒙皮结构，尤其是附带众多装配孔以及减重孔等机加结构的大尺寸复合材料蒙皮结构，具有一定的工程应用价值。

共固化的变曲率复合材料加筋壁板成型工艺方法 760

 0

本发明属于复合材料制造技术领域，涉及一种共固化的变曲率复合材料加筋壁板成型工艺方法。它包含下列步骤：柔性长桁芯模制备、复合材料壁板蒙皮及长桁铺贴、长桁坯体与蒙皮的组装、封装固化成型。本发明利用柔性长桁芯模作为成型芯模，结合了橡胶的柔韧性及纤维复合材料的刚性、低密度等特点，采用复合材料柔性长桁芯模替代金属芯模，并将柔性长桁芯模成型为连续结构，通过调整柔性长桁芯模中的橡胶比例控制芯模刚性，复合材料零件的长桁坯体铺贴在铺贴模具上完成，然后转移至柔性长桁模具上，通过长桁定位卡板将长桁定位在蒙皮坯体上，并采用共固化的工艺方法制造具有变曲率结构的加筋壁板，在操作时易与工艺件贴合，不受曲率外形的影响。

二氧化钛纳米复合材料及其制备方法和用途 625

 0

本发明涉及用于吸附重金属的二氧化钛(TiO2)纳米复合材料及其制备方法和用途。本发明的制备方法包括水解法、水热法、自组装法。本发明的复合材料是将纳米TiO2负载到微米级的聚合物纤维或颗粒上，聚合物起到固定纳米颗粒、阻止其聚集和控制其成核生长的作用，解决纳米颗粒在应用过程中的团聚、流失和由此带来的二次污染问题。所得的复合材料对水中的重金属离子具有较强的吸附能力，可用于工业及生活废水中重金属的净化和处理。此外，本发明的制备方法简单易操作、原料绿色、廉价易得、成本低；而且所制备的材料易于工程化成块状材料从而形成器件来使用，因此应用前景广阔。

基于反射原理的复合材料泡沫结构超声检测方法 952

 0

本发明属于无损检测技术领域，涉及一种基于反射原理的复合材料泡沫结构超声检测方法。本发明方法利用宽带窄脉冲波在复合材料泡沫结构中形成的超声回波，通过构建超声波在复合材料泡沫结构中的传递函数，建立超声回波与复合材料泡沫结构不同部位缺陷的数理关系，进行缺陷判别和超声检测；可选择不同类型、大小和频率的宽带窄脉冲超声波，采用超声反射检测方法，实现不同复合材料泡沫结构的超声检测。实际检测效果表明，显著地提高了复合材料泡沫结构检测灵敏度和分辨率及检测能力，可准确检出蒙皮、蒙皮/泡沫胶接区的缺陷和结合情况，大大提高了检测的可靠性，表面检测盲区可达0.13mm，检测灵敏度可Φ3mm。

基于金属-有机骨架材料和碳纳米管的新型复合材料及其制备方法 986

 0

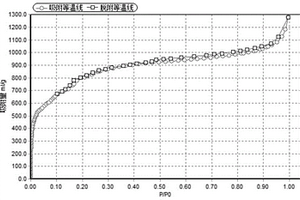

本发明公开了一种基于金属有机骨架材料和碳纳米管的新型复合材料及其制备方法。所述碳纳米管通过化学改性使管外壁连接有有机配体官能团，使改性后的碳纳米管可以和金属-有机骨架材料由金属离子和有机配体官能团通过配位键合作用复合，从而得到一种新型多孔复合材料。碳纳米管通过羧基化、酰氯化和酰胺化三步反应得到接有二元有机酸的碳纳米管，其与二元有机酸单体和金属盐单体混合，通过溶剂热合成法制备所述复合材料。该材料结合两类多孔材料的特性，表现出更优的吸附分离性能。

加载圆形贴片超材料的吸波复合材料 952

 0

本发明属于与复合材料制造以及结构吸波材料以及超材料领域，涉及一种加载圆形贴片超材料的吸波复合材料。采用四层间断阻抗渐变结构，所用的吸收剂为电损耗类吸收剂短切碳纤维，树脂基体为环氧树脂，采用喷涂工艺使短切碳纤维均匀分布于每层玻璃纤维布上，复合材料底层的透波层中加载有圆形贴片超材料形成超材料+透波层，超材料圆形贴片直径为24～28mm，间距3.5～4.5mm。本发明将圆形贴片型超材料加入电损耗吸波层板复合材料中，制得了一种具有一定高低频兼顾性能的吸波复合材料，电损耗吸波复合材料采用包含透波层、电损耗层的多层结构设计，能够实现阻抗匹配和吸收的优化，有效拓宽吸收频带。

锰铁氧化物/碳复合材料的制备方法 667

 0

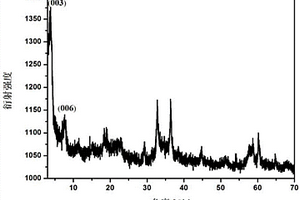

一种锰铁氧化物/碳复合材料的制备方法，属于超级电容器电极材料技术领域。通过将有机阴离子插入双羟基复合金属氧化物层间以获得插层结构前驱体，再经焙烧获得MnO-MnFe2O4/C复合材料，并将其用于超级电容器工作电极研究其性能。复合材料呈纳米颗粒状态且分布均匀，通过一步焙烧法将金属氧化物和碳材料复合，达到双电层储能和赝电容储能协调的作用，得到高性能的电极材料。同时制备绿色环保、生产成本低。

石墨烯/铝合金复合材料的制备方法 891

 0

本发明提供了一种石墨烯/铝合金复合材料的制备方法。该复合材料中石墨烯的添加量为所述复合材料总量的4.1～5.0wt.％。与未添加石墨烯的纯铝合金抗拉强度，导电性和抗拉强度比，石墨烯/铝合金复合材料的力学性能抗拉强度和电气性导电性均有不同程度提高。石墨烯/铝合金复合材料中间合金的出现，使得石墨烯可以通过“石墨烯/铝合金”中间合金的形式加入到熔融的铝液中，最大程度地改善石墨烯在铝合金液中的分散均匀性，从而使得石墨性改性铝导线电缆的工业化批生产可以通过熔融铸造法来实现。该复合材料的制备方法包括机械混合、低温球磨、真空除气、热等静压和挤压等，工艺简单可控，生产成本较低，适合工业化生产，市场前景良好。
