上海有色金属复合材料技术理论与应用

碳纳米管接枝玻璃纤维多尺度增强体增强环氧树脂复合材料的制备方法 826

 0

本发明属于纳米技术领域,具体涉及一种碳纳米管接枝玻璃纤维多尺度增强体增强环氧树脂复合材料的制备方法。本发明将碳纳米管经过纯化后,再进行羧基化后,得到表面接有羧基的碳纳米管,再将羧基化的碳纳米管均匀分散在有机溶剂中与玻璃纤维反应,得到玻璃纤维表面接枝有碳纳米管,再将表面接枝有碳纳米管的玻璃纤维浸入偶联剂溶液中处理,得到碳纳米管接枝改性功能化玻璃纤维的多尺度增强体;然后利用此多尺度增强体与环氧树脂进行加成反应,生成多尺度增强体增强的环氧树脂纳米复合材料。本发明反应步骤简单,利用碳纳米管的强度和韧性强韧化玻璃纤维,改善玻璃纤维与树脂基体的粘结性能,提高复合材料的界面粘结强度。可以广泛应用于航空航天、交通运输、风力发电以及机械电子等领域。

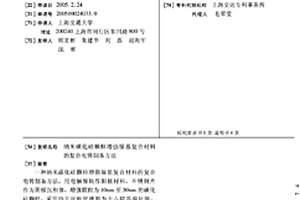

纳米碳化硅颗粒增强镍基复合材料的复合电铸制备方法 968

 0

一种纳米碳化硅颗粒增强镍基复合材料的复合电铸制备方法,用电解镍块作阳极材料,不锈钢片作为阴极沉积体,增强颗粒为10nm至50nm的碳化硅颗粒,采用的共沉积促进剂为十六烷基溴化胺。碳化硅颗粒先与共沉积促进剂溶液混合并进行搅拌处理,然后倒入氨基磺酸镍电铸镀液中,通直流电并不断搅拌电铸镀液,使金属镍离子与增强体共同沉积在阴极母体上,最后将复合电铸镀层从阴极上剥离而得到整体纳米碳化硅颗粒增强镍基复合材料。本发明结合复合电沉积原理和电铸技术,在工艺成本相对较低,操作温度不高的情况下,制备的镍基复合材料增强颗粒分布均匀,硬度高,强度高,延性好,整体厚度相对普通电镀镀层较大,可单独被用作功能结构材料。

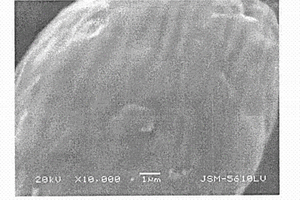

碳复合材料和其制备方法及应用 928

 0

本发明提供了一种碳复合材料,包括核部分和壳部分,核部分包括石墨,壳部分包括无定形碳;碳复合材料的平均粒径为8～20μm,层间距为比表面积为0.3～2.5m2/g。及提供了上述碳复合材料的制备方法,步骤包括:a、将石墨加入碳包覆前驱体水溶液中,混匀浆料;b、将步骤a所得浆料经水热处理,后干燥;c、将步骤b所得产物在惰性气氛或真空条件下热处理,热处理包括碳化处理和石墨化处理。制备的材料形貌更完美,包覆层包覆更均匀,材料的粒径更容易控制,材料大电流性能更好。同时提供了上述材料在锂电池中作为负极的应用。

聚己内酯/β-磷酸三钙多孔复合材料的制备方法 1201

 0

本发明涉及一种聚己内酯/β-磷酸三钙多孔复合材料的制备方法,用溶胶-凝胶法,在室温下,将1-5ml浓磷酸和5-30g醋酸钙,依次分散在200ml甲醇中,形成溶胶,再用甲醇对上述溶胶进行溶剂替换,接着再用10ml-50ml的四氢呋喃溶解3-5g聚己内酯后加入到上述溶胶中,继续搅拌20-60分钟,得到复合物凝胶,将所得复合物凝胶置于甲醇中浸泡2-5天陈化,取出后再进行冷冻干燥,得到聚己内酯/β-磷酸三钙多孔复合材料。本发明不需要高温煅烧,得到的聚己内酯/β-磷酸三钙多孔复合材料的孔径为5-40μm,接近人体骨骼表面的孔径尺寸,材质结构均匀,在体内的生物亲和性和体内可降解特性高,可作为一种理想的人体骨组织工程材料,被用来进行骨组织的增殖和修复。

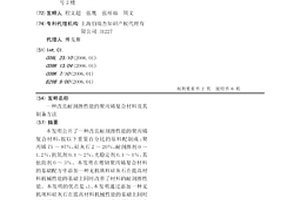

改良耐刮擦性能的聚丙烯复合材料及其制备方法 802

 0

本发明公开了一种改良耐刮擦性能的聚丙烯复合材料,按以下重量百分比的原料配制成:聚丙烯75～97%,硅灰石2～20%,耐刮擦剂0～1.2%,抗氧剂0.1～2%,光稳定剂0.1～1%,其他助剂0～3%。本发明在增韧聚丙烯复合材料的基础配方中添加一种无机填料硅灰石在提高材料机械性能的基础上同时改善了材料的耐刮擦性能。本发明的优点是:1、本发明通过添加一种无机填料硅灰石在提高材料机械性能的基础上同时改善了材料的耐刮擦性能。2、本发明所制得的聚丙烯复合材料在改善材料耐刮擦性能的同时,材料的其他使用性能不受影响。3、本发明提出的改善聚丙烯耐刮擦性能的方法制备工艺简单、生产成本低。

基于结构基因组技术的复合材料壁板分析方法 974

 0

本发明一种基于结构基因组技术的复合材料壁板分析方法包括：根据复合材料壁板的结构形式，从中提取出具有代表性的结构基因组，建立基于结构基因组的几何模型，并对几何模型进行网格离散；利用结构基因组内部结构的基体相和增强相的力学性能通过均匀化理论分析以获得结构基因组的材料性能；根据复合材料壁板的宏观结构建立复合材料壁板的分析模型；将结构基因组的材料性能赋予壁板的分析模型，对复合材料壁板进行分析。本发明以结构基因组技术为基础从复合材料壁板结构周期性出发，建立壁板结构的结构基因组，降低了复合材料壁板结构建模复杂性，在保证分析结果准确度的基础上大大缩短了复合材料壁板的分析前处理时间与分析时间。

低机械品质因数1-3型压电复合材料及其制备方法 952

 0

本发明涉及一种低机械品质因数1‑3型压电复合材料及其制备方法，所述1‑3型压电复合材料中的压电相是机械品质因数≤600的锆钛酸铅陶瓷；所述1‑3型压电复合材料中的聚合物是邵氏硬度≤70，弹性模量＜2 GPa的环氧树脂；所述压电相体积百分比在50%以上。通过设计和调控压电复合陶瓷中的陶瓷和聚合物组分，选择了一种适中机械品质因数的锆钛酸铅（PZT）陶瓷作为压电功能相，选择了一种低弹性模量、低邵氏硬度环氧树脂，获得了低机械品质因数、低介电损耗、高压电系数的1‑3型压电复合材料，用于制备宽带压电换能器，可望应用于接受或收发两用声纳领域。

超轻质高模高强铸造铝锂基复合材料及其制备方法 952

 0

本发明提供了一种超轻质高模高强铸造铝锂基复合材料及其制备方法，所述铝锂基复合材料包括基体合金和增强相；所述基体合金包括如下质量百分比含量的各元素：Li 2.5～3.5％、Cu 1～2.5％、Mg 0.4～0.5％、Sc 0.15～0.2％、Zr 0.15～0.2％、Cd 0～0.2％、杂质元素总含量小于0.2％以及余量为Al；所述增强相为TiB₂。所述制备方法包括：利用原位自生反应制备TiB₂/Al母材合金；然后将TiB₂/Al母材合金、纯铝与Al‑Cu、Al‑Li等中间合金熔炼得到复合材料，再经特定的固溶、时效处理，即得。本发明复合材料具有更高的强度和弹性模量及更低的密度，同时成本更低廉。

介孔复合材料及其制备方法和在制备耐中低温隔热保温材料中的用途 935

 0

本发明涉及材料领域，特别是涉及一种介孔复合材料及其制备方法和在制备耐中低温隔热保温材料中的用途。本发明提供一种介孔复合材料，包括介孔材料和纤维，所述介孔材料为硅基介孔材料，所述纤维为含有硅的纤维，所述介孔材料和纤维之间以?Si?O?Si?键复合。本发明通过热处理的方式将介孔材料与纤维复合，并进一步对复合材料进行研究，从而提供了一种在中低温条件下具有良好的耐热稳定性和低导热系数的以?Si?O?Si?键复合的介孔复合隔热保温材料。所述复合材料常温下具有低的导热系数，最低可以达到0.007w/(m·k)，同时复合结构在中低温下保持稳定，具有良好的产业化前景。

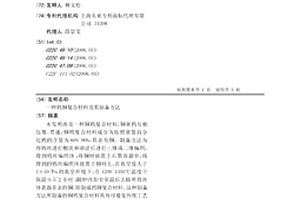

钨铜复合材料及其制备方法 937

 0

本发明涉及一种铜钨复合材料,铜和钨互相包覆、贯通,铜钨复合材料成分为按照重量百分比钨的含量为60%-90%,其余为铜。制备方法为将钨丝进行酸洗和清洁后进行三维或二维编织,得到钨丝编织体;将铜材放置于石墨容器中,将得到的钨丝编织体放置于铜材上,在真空度大于1×10-3Pa的真空环境下、在1200~1350℃温度下保温0.5~2小时;随炉冷却至室温后去除所得坯体表面多余的铜,即制成钨铜复合材料。这种制备方法所制备的铜钨复合材料具有可避免传统工艺制备的钨铜合金因混料不均匀导致的组织不均匀问题等优点。?

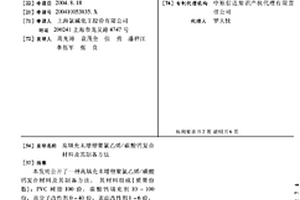

高填充未增塑聚氯乙烯/碳酸钙复合材料及其制备方法 955

 0

本发明公开了一种高填充未增塑聚氯乙烯/碳酸钙复合材料及其制备方法。其材料组成(质量份数):PVC树脂100份,碳酸钙填充剂10-100份,高分子改性剂0-40份,表面改性剂1-6份,热稳定剂1-8份,润滑剂0.2-5份。这种复合材料可以利用螺杆挤出机或双辊混炼机通过熔融共混方法制得。其特点是在提高材料抗冲性能的情况下实现了碳酸钙的大量填充,从而可以实现保持材料性能的同时降低了产品成本。并且可以通过调整配方(如碳酸钙的含量、碳酸钙表面改性种类与用量、碳酸钙与高分子改性剂的比例等)而得到一系列具有不同韧性的复合材料。此外,该复合材料加工工艺简单、经济可行。

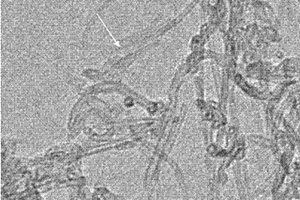

聚合物基碳纳米管复合材料的制备方法 749

 0

本发明涉及一种纳米材料技术领域的聚合物基碳纳米管复合材料的制备方法。步骤为:按照碳纳米管在复合材料中的质量百分比含量为0.01-10%的比例,将碳纳米管直接加入或者预先分散于液体介质中,加入聚合物基体材料的单体、齐聚物或者单体或齐聚物的溶液中,通过混合得到混合物;第二步,将所得混合物用电子束进行辐照处理,获得含碳纳米管的聚合物复合材料。本发明通过电子束辐照直接在碳纳米管表面制造不饱和碳原子,并使之立刻充分参与基体聚合反应制备复合材料,可增加碳纳米管与基体间的界面强度,可提高碳纳米管的改性效率,且保持了电子束固化的环保、高效、低耗、灵活、可靠等技术优势。

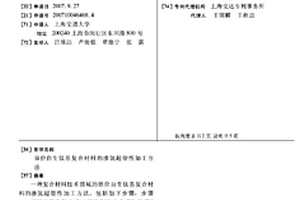

原位自生钛基复合材料的渗氢超塑性加工方法 860

 0

一种复合材料技术领域的原位自生钛基复合材料的渗氢超塑性加工方法,包括如下步骤:步骤一,利用真空自耗电弧炉熔炼制备含有TIB和TIC混杂增强体的钛基复合材料铸锭;步骤二,在Β相区对复合材料的铸锭进行开坯锻造,随后在Α+Β两相区进行常规锻造,锻造完成后,除去材料表面的氧化皮及缩孔、偏析和夹杂等缺陷;步骤三,将复合材料置于真空炉内进行渗氢处理;步骤四,将含氢的复合材料进行模锻或自由锻,加工成构件;步骤五,将该构件置于真空退火炉内进行真空除氢处理。本发明降低了复合材料的超塑加工温度,降低幅度100℃,延长模具的使用寿命,延长幅度可达32%,降低模具成本,拓展了高性能钛基复合材料的应用范围。

含锌的金属有机框架包覆二氧化锰纳米复合材料及其制备和应用 1004

 0

本发明涉及一种含锌的金属有机框架包覆二氧化锰纳米复合材料及其制备和应用，该复合材料制备过程如下：(1)通过Zn离子为节点与咪唑‑2‑甲醛为有机配体络合而成的ZIF‑90；(2)通过氧化还原反应将MnO2包覆在外层制得目的产物。本发明制得的含锌的金属有机框架包覆二氧化锰纳米复合材料具有多孔的十二面体结构，为有效将阿霉素(DOX)递送至肿瘤组织提供了空间，本发明的复合材料不仅能够集氧化应激下的增强声动力学治疗、克服化疗药物耐药于一体，实现声动力学治疗/化疗协同治疗癌症，还可作为MR的造影剂；此外该复合材料对肿瘤弱酸环境和超声照射下具有双重敏感降解效果，可以降低其对生物体的长期毒性，在生物医学领域有广阔的应用前景。

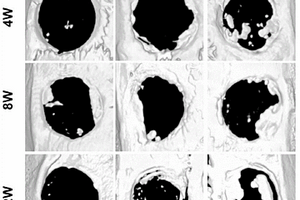

羟基磷灰石微米管-GelMA水凝胶复合材料、制备方法及应用 934

 0

本发明涉及一种羟基磷灰石微米管‑GelMA水凝胶复合材料、制备方法及应用，在羟基磷灰石微米管‑GelMA水凝胶复合材料中，羟基磷灰石微米管将相邻的GelMA水凝胶的孔洞连接起来，GelMA水凝胶的孔洞的孔径为100～200μm，羟基磷灰石微米管的长度为30～50μm，羟基磷灰石微米管的管道直径为250～650nm。其优点在于，利用羟基磷灰石微米管将水凝胶的孔洞相连，在保持孔隙率的前提下提高复合材料的内部连通性；此外，复合材料的力学性能优异，复合材料具有良好生物相容性和生物活性，且具有较高的骨缺损修复能力。

高光泽、免喷涂PP/PE复合材料及其制备方法 795

 0

本申请涉及塑料复合材料的技术领域，具体公开了一种高光泽、免喷涂PP/PE复合材料及其制备方法。复合材料由以下重量份的原料制备而成：PP50‑80份；HDPE20‑50份；POE5‑10份；相容剂0.4‑1份；抗氧剂0.2‑0.4份；润滑剂0.1‑0.2份；光稳定剂0.4‑0.8份；金属粉0.5‑2份；所述相容剂为苯乙烯‑乙烯‑丙烯‑苯乙烯共聚物和苯乙烯‑丙烯腈‑甲基丙烯酸缩水甘油酯三元共聚物的组合物；所述润滑剂为羟乙基乙撑双硬脂酸酰胺和芥酸酰胺中的一种或两种组合物；其制备方法为将PP、HDPE、POE、相容剂、抗氧剂、润滑剂和光稳定剂投入共混机中混合后，加入金属粉，搅拌混合，转移至挤出机中，挤出造粒，得到复合材料。本申请的复合材料可用于汽车外饰，具有高色泽，且色泽均匀的效果。

低温韧性和耐热性优异的PPR复合材料及其制备方法 1145

 0

本发明提供了一种低温韧性和耐热性优异的PPR复合材料及其制备方法，该PPR复合材料包括如下质量份数的组分：PPR 73～82份，增韧剂8～12份，马来酸酐接枝聚丙烯3～10份，石英纤维4～5份。本发明提供的PPR复合材料在PPR、增韧剂、马来酸酐接枝聚丙烯以及石英纤维的复配作用下，其低温韧性和耐热性优异，由其制备的PPR复合材料管材在低温条件下的韧性保持率较高，在高温条件下也不会产生失效，且该PPR复合材料的制备方法简单，原料以及设备易得，成本较低。

高导热碳/碳复合材料的制备方法 1163

 0

本发明提供一种高导热碳/碳复合材料的制备工艺，以沥青基碳纤维无纬布为增强体，与中间相沥青粉末模压成型，碳化、石墨化后制得低密度碳/碳复合材料，然后采用化学气相渗透法与树脂浸渍相结合的复合工艺对低密度碳/碳复合材料进一步增密，最后经过2800℃以上的高温石墨化处理，制备高导热碳/碳复合材料。该工艺方法制备的碳/碳复合材料热导率高、力学性能优良、热稳定性能好，制备周期短、设备简单、工艺性好。

硒化钼纳米片/氮掺杂碳核壳结构复合材料及其制备方法和应用 1173

 0

本发明涉及一种硒化钼纳米片/氮掺杂碳核壳结构复合材料，具有中空结构，内核是硒化钼纳米片，外壳是中空纳米带结构的氮掺杂碳层；其制备方法包括：三氧化钼纳米带的合成，三氧化钼/聚吡咯二元复合材料的合成，硒化钼/聚吡咯核壳结构二元复合材料的合成，硒化钼纳米片/氮掺杂碳核壳结构复合材料的合成；用作可见光催化剂、电催化剂、钠/锂离子阳极材料和发光晶体管材料。本发明的硒化钼纳米片/氮掺杂碳核壳结构复合材料克服了硒化钼本体材料活性低的缺点，有效缓解硒化钼在使用过程中因体积膨胀造成的不稳定性；本发明的方法简单，易于操作，环保，成本低廉，适用于工业化生产。

低翘曲、导电且高力学性能的纤维增强尼龙复合材料及其制备方法 696

 0

本发明公开了一种低翘曲、导电且高力学性能的纤维增强尼龙复合材料及其制备方法；所述尼龙复合材料的组分按重量份计为：尼龙树脂40～90％、扁平碳纤维10～50％、相容剂0～10％、润滑剂0.2～1％，抗氧剂0.1～1％。与目前市场上常见的截面为圆形的碳纤维增强尼龙复合材料相比，本发明的扁平碳纤维增强尼龙复合材料在保持较高的力学性能和导电性能的同时，而且具有尺寸稳定、低翘曲的优良性能，提升了尼龙复合材料的应用附加值，可用于IC托盘等对平整度要求较高的领域。

添加二硫化钨自润滑纳米颗粒的铝基复合材料及其制备方法 1036

 0

本发明提供了一种添加二硫化钨自润滑纳米颗粒的铝基复合材料及其制备方法，该制备方法为：将二硫化钨粉末、铜粉和铝粉混合、冷却，得到复合粉体；将复合粉体进行烧结，得到复合坯锭；待铸造铝合金熔化后，在铝合金熔体内加入复合坯锭，搅拌，得到混合物；将混合物降温至半固态后，持续搅拌，得到精炼金属溶液；将铸模预热，将升温后的精炼金属溶液浇铸成二硫化钨纳米颗粒增强铝基复合材料铸坯；将该复合材料铸坯进行热处理即可；本发明在现有铸造铝合金中加入二硫化钨自润滑纳米颗粒以及铜粉，铜元素的加入可以使复合材料的基体中生成耐高温沉淀相；添加二硫化钨自润滑纳米颗粒，能显著降低铝合金材料的摩擦系数，从而提高复合材料的高温耐磨性。

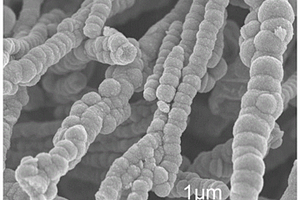

金属氧化物复合材料及其制备方法和应用、一种负极材料 1102

 0

本发明属于锂离子电池技术领域，具体涉及一种金属氧化物复合材料及其制备方法和应用、一种负极材料。本发明提供了一种金属氧化物复合材料，所述金属氧化物复合材料为由多个亚微米球串联组成的棒状结构；所述亚微米球的化学组成为CoFe2O4·xFe2O3，所述x的取值范围为1≤x≤4。在本发明中，由亚微米球组成的棒状结构更有利于锂离子在复合材料中的扩散，提高锂离子的扩散速度；同时，棒状结构的金属氧化物复合材料在制备负极时，能够更好的和导电剂以及粘结剂混合，进而共同提升了锂电池在高电流密度下的比容量和循环稳定性。

垂直取向三维膨胀石墨导热体的制备方法及其增强的导热聚合物基复合材料 1169

 0

本发明公开了垂直取向三维膨胀石墨导热体的制备方法及其增强的导热聚合物基复合材料，涉及垂直取向三维膨胀石墨导热体、其制备方法及其提高聚合物基复合材料导热特性的用途，本发明中的垂直取向三维膨胀石墨导热体具有连续的垂直取向三维填料网络结构，由片状膨胀石墨和还原氧化石墨烯组成，且还原氧化石墨烯作为支撑膨胀石墨形成三维结构的骨架材料。此外，本发明提供了一种采用该垂直取向三维膨胀石墨导热体增强的聚合物基复合材料，其中垂直取向三维膨胀石墨导热体作为连续的声子传输骨架用于高效地提升聚合物基复合材料的导热性能，该导热聚合物基复合材料的纵向导热性能可达10～40W/(m·K)。

二硫化镍碳纳米复合材料及其制备方法和应用 1141

 0

本发明涉及一种二硫化镍碳纳米复合材料及其制备方法和应用，所述复合材料为：二硫化镍纳米片外包覆碳层。制备方法包括：水热法制备氢氧化镍纳米片前驱体，磁力搅拌分散于去离子水得氢氧化镍纳米片前驱体均匀分散液，加入缓冲剂三羟甲基氨基甲烷盐酸盐，采用pH＝13的碱溶液调节pH为8.5，加入盐酸多巴胺，于室温下磁力搅拌原位聚合，洗涤，离心干燥，得氢氧化镍纳米片前驱体/聚多巴胺复合材料，与升华硫粉于管式炉氮气氛围一定温度热处理硫化，即得。本发明的制备工艺简洁，操作容易，材料制备过程绿色无毒环境友好，制备的二硫化镍碳纳米复合材料结构稳定，形貌均匀，分散良好。所得的二硫化镍碳复合材料可成为一种理想的高性能锂离子电池和超级电容器等新能源器件的电极材料。

纤维高分子复合材料及其制备方法 1103

 0

本发明涉及复合材料技术领域，本发明提供了一种纤维高分子复合材料及其制备方法，该纤维高分子复合材料包括：聚合物基体和分散于所述聚合物基体中的短纤维，该纤维高分子复合材料具有增强的机械性能；其由包括预混料的物料经混炼得到；所述预混料按照以下步骤得到：S1、将聚合物溶于溶剂中，得到聚合物溶液或聚合物乳液；S2、将所述聚合物溶液或聚合物乳液与短纤维混合，然后脱除溶剂，得到预混料；所述短纤维的长度为0.1～6mm，线密度在0.5分特以上，韧度在1.0克/分特以上。实验结果表明，本发明制得的纤维高分子复合材料具有更高的力学性能。并且，本发明制备方法简便易行，成本较低，具有普适性，利于工业化推广应用。

硫化钼/氮化碳复合材料的制备方法及其产品和应用 1160

 0

本发明公开了一种硫化钼/氮化碳复合材料的制备方法及其产品和应用，氰胺包覆硫化钼中间体的制备，将氰胺包覆的硫化钼中间体置于氮气的保护下煅烧，控制煅烧温度，煅烧4小时，最后自然冷却即可以得到3D结构的硫化钼/氮化碳复合材料。该方法利用原位生长及煅烧的方式实现了一种具有异质结结构的硫化钼/氮化碳复合材料的制备，所得到的硫化钼为3D树枝状的尺寸结构，包裹于氮化碳材料的内部。这种新型的硫化钼/氮化碳复合材料中硫化钼和氮化碳之间由于异质结结构的存在，能够确保电子在界面间快速迁移，因此所制备的复合材料显示出优异的电催化产氢性能，在电解水制氢领域方面有很大的应用潜力。

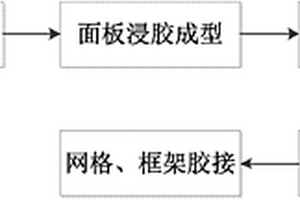

低刚度碳纤维复合材料半刚性太阳电池阵基板的成型方法 726

 0

本发明涉及一种低刚度碳纤维复合材料半刚性太阳电池阵基板的成型方法，包括如下步骤：(1)网格面板浸胶成型；(2)网格面板张紧、转移；(3)低刚度碳纤维复合材料框架胶接成型；(4)网格面板与低刚度碳纤维复合材料框架胶接。本发明方法在现有半刚性基板网格面板成型方法的基础上进行改进，通过专用的转移框架对网格面板进行张力保持，进而保证网格面板张力及基板的平面度，低刚度碳纤维复合材料半刚性太阳电池阵基板在成型过程中存在的技术问题提供一种解决方案。采用本发明成型的低刚度碳纤维复合材料半刚性太阳电池阵基板质量稳定，性能满足设计要求，适用于工程应用。

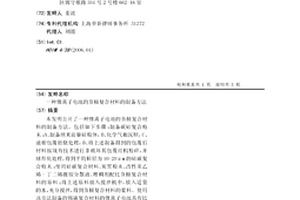

锂离子电池的负极复合材料的制备方法 1065

 0

本发明公开了一种锂离子电池的负极复合材料的制备方法。包括如下步骤：制备碳硅复合粉末：A、制备纳米前驱硅粉体，B、化学气相沉积，C、液相包覆焙烧处理，D、将上述制备得到的包覆后材料按现有技术进行非破坏其包覆结构粉碎，并球形化处理，得到平均粒径为10-20μm的硅碳复合粉末；使用硅碳复合材料、炭黑粉末、改性苯乙烯-丁二烯橡胶分散液、增稠剂配比负极复合材料的原料；将上述原料放入搅拌机中，放入适量的水，充分搅拌，得到负极复合材料的浆料。使用该方法制备的锡碳复合材料的锂离子电池具有比容量高、循环性能好、使用寿命长等特点。

碳硅复合材料的制备方法 890

 0

本发明公开了一种碳硅复合材料及其制备方法：将催化剂硫酸镍、蔗糖、单质粗硅粉和无水乙醇进行密闭式研磨，高温预烧结，得到粒度为20-100nm的纳米前驱体硅粉；按如下物质重量份配比碳硅复合材料的原材料：将上述纳米前驱体硅粉、人造石墨、聚乙烯吡咯烷酮、苯胺置于乙醇溶剂中，使纳米硅均匀分散在碳材料载体中；烧结、粉碎，得到碳硅复合材料。本发明制备的碳硅复合材料，对单质粗硅粉进行了加工处理，采用特定的材料配比以及分散和烧结方法，使得碳硅复合材料的结构稳定，因此在具备高的能量密度之外，还具有稳定的循环性能，用于锂离子电池时，比容量高，高温性能好，使用寿命长。

硒化钼/多孔碳纳米纤维复合材料及其制备方法和应用 1003

 0

本发明属于过渡金属硫族化合物-碳材料技术领域，具体为一种硒化钼/多孔碳纳米纤维复合材料及其制备方法和应用。本发明制备过程包括：利用聚苯乙烯为造孔剂，通过静电纺丝和高温碳化法制备得到多孔碳纳米纤维，再通过一步水热法在多孔碳纳米纤维上原位生长硒化钼纳米片。本发明所制备的多孔碳纳米纤维具有比表面积大、化学性质稳定、导电性好、力学性能优良等优点；本发明制备的硒化钼/碳纳米纤维复合材料形貌可控，硒化钼纳米片均匀地生长在碳纳米纤维上，充分利用了多孔碳纳米纤维独特的基底结构和高的比表面积。本发明制备的硒化钼/多孔碳纳米纤维复合材料可作为理想的高性能电催化材料以及锂离子电池和太阳能电池等新能源器件的电极材料。
