全部
▼
热搜：

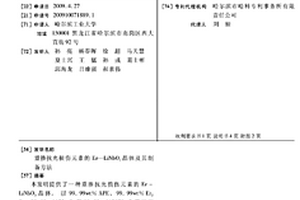

本发明提供了一种重掺抗光损伤元素的Er-LiNbO3晶体。以99.99wt％APE、 99.99wt％Er2O3、99.99wt％Nb2O5和99.99wt％LiCO3为基础原料，APE包括ZnO、In2O3和ZrO2， ZnO的掺杂量为6～8mol％，In2O3的掺杂量为1.5～3mol％，ZrO2的掺杂量为4～8mol％，Er2O3 的掺杂量为0.5～2mol％，Li/Nb摩尔比＝0.946。本发明同时解决了现有同成分掺铒铌酸锂晶体 近红外发光效率低与抗光损伤能力的问题。本发明产品的发光效率最大增加5倍，抗光损伤 能力提高三个数量级。本发明将极大推动掺铒铌酸锂晶体发光材料在波导激光器放大器与激 光器领域的应用。本发明的方法工艺简单，便于操作。
652
0

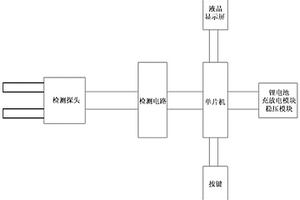

本发明是关于一种新型活立木边材含水率测量仪，其是由检测探头、检测电路、液晶显示屏、按键模块、可充电锂电池、充放电模块、稳压模块和单片机最小系统组成。其特征在于：所述探头与检测电路相连接，组成检测部分；液晶显示屏、按键模块组成数据结果显示部分；单片机最小系统是数据收集和处理部分。检测部分、按键模块连接在单片机的输入端，输出端是液晶显示屏，整个系统由锂电池供电。本发明的活立木边材含水率测量仪，响应时间快、误差小、便携，能够快速准确的测量活立木边材含水率，便于野外环境作业，提高活立木边材含水率的测量精度和效率。
812
0

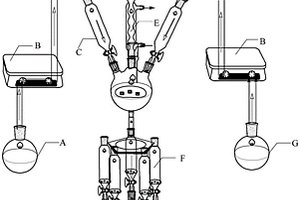

一种氢化铝乙醚溶液半连续化简易制备方法，涉及氢化铝乙醚溶液的制备技术领域。为了解决传统的制备氢化铝乙醚溶液的方法对人力的需求极大、产出量低的问题。该方法在无水无氧的条件下进行，配置1mol/L的四氢铝锂乙醚溶液和1mol/L的氯化铝乙醚溶液；将摩尔比为4：1的上述溶液放置于反应器中，得到反应物；过滤反应物，得到氢化铝乙醚溶液。本发明所述的方法采用计量泵控制四氢铝锂乙醚溶液和氯化铝乙醚溶液的进料比，大大简化了工艺，极大的摆脱了制备过程对人力的需求，本方法操作简单，产出量高。本发明适用于制备氢化铝乙醚溶液。
616
0
一种大尺寸石墨烯/石墨复合负极材料的制备方法，它涉及一种复合负极材料的制备方法。本发明的目的是要解决现有石墨负极材料存在能量密度与功率密度低，放电平台高与首次库伦效率低的问题。方法：一、制备大尺寸氧化石墨烯；二、制备大尺寸氧化石墨烯和石墨的混合物；三、退火，得到大尺寸石墨烯/石墨复合负极材料。本发明制备的大尺寸石墨烯/石墨复合负极材料的储锂容量为372mAh/g～401mAh/g，库伦效率为85％～90％，在5C倍率下容量达到162mAh/g比普通的商业石墨高2倍，在2000个循环后容量保留大于95％。本发明可获得一种大尺寸石墨烯/石墨复合负极材料的制备方法。
855
0
本发明涉及一种用于锂离子电池负极材料的超细球形石墨及其制备方法。本发明球形石墨的颗粒平均粒径5～8μm,长径比为1～2,比表面积9～11m2/g,振实密度0.6～0.92g/cm3,晶体层间距d002为0.335～0.338nm。其制备方法是将石墨微粉,粉碎至平均粒径为1-4微米;将石墨颗粒进行球化处理,使石墨颗粒的平均粒径为5～8微米;得到的石墨颗粒再和混合酸按比例混合均匀,在温度为100-150℃的环境下反应12小时,再将物料洗涤至中性;最后将得到的石墨颗粒干燥,即得。本发明球形石墨具有更小的平均粒径,球形度好,由此制得的锂动力电池负极材料具有快速充放电性能和优良的循环性能,本发明制备方法具有制备过程简单、成本低、产量和收率高的特点。
本发明公开了一种吡啶衍生物2-叔丁氧基-6-亚甲基氯吡啶的合成方法，该方法在N2保护、低温的条件下，采用廉价的2-溴-6-叔丁氧基吡啶为原料，依次与正丁基锂、DMF反应制备吡啶醛类化合物；利用硼氢化钠或氢化铝锂为还原剂还原醛得相应结构的醇；再利用氯原子去取代醇中的羟基得到含有活性较高的亚甲基氯、叔丁氧基基团的吡啶衍生物。本方法总体反应步骤少、反应时间短、产率高，制备得到的2-叔丁氧基-6-亚甲基氯吡啶易于与金属原子或其他原子配位，可作为吡啶衍生物配体与金属配位制备有机金属催化剂或应用于吡啶衍生物类药物的合成。
1052
0

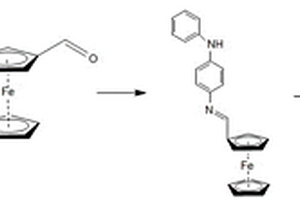

本发明属于高分子合成技术领域，具体涉及一种二茂铁‑二苯胺单体、导电聚合物的合成方法及制备的导电聚合物及应用，该合成方法是通过以二茂铁甲醛和N‑苯基对苯二胺为原料，合成二茂铁‑二苯胺单体再通过化学氧化法聚合成为导电聚合物。本发明的导电聚合物具有良好的导电性能，同时由于二茂铁的引入，能够有可逆的氧化还原状态，能够作为锂离子电池正极材料储存能量，提高锂离子电池的能量密度。
623
0

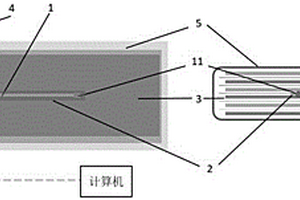

本发明公开了一种基于上转换荧光纳米材料测试电池内部温度的方法，包括以下步骤：S1：将上转换荧光纳米材料结合光纤制备成温感探头；S2：在锂电池内部嵌入S1中制备的上转换温感探头；S3：在实验室条件下，测得S2中温感探头的上转换荧光光谱；S4：拟合标定光谱与温度之间的函数关系；S5：在锂电池真实工作状态下，利用光谱仪记录上转换荧光光谱，计算电池实时温度。本发明涉及测试电池内部温度的技术领域。本发明通过将具有温感特性的上转换材料嵌入到电池内部，作为电池内部的温度传感器。采用荧光强度比技术，能够有效地降低外界环境等因素对温度测量结果的影响，从而可以确保电池的使用安全。
833
0
一种硅碳复合负极材料的制备方法，它涉及一种负极材料的制备方法。本发明是为了解决硅在充放电过程中容易产生体积膨胀，造成硅颗粒粉化，锂离子电池的循环寿命低、使用性能差，若对硅材料进行表面改性抑制了硅作用的发挥的技术问题。本方法如下：将淀粉与水混合，搅拌、分散，冷却，并静置；乙醇溶液、无水乙醇浸泡，收集白色固体，超临界干燥，粉碎，然后与碳源混合，在180～300℃，恒温，450～600℃，恒温，1000～1200℃，并恒温，冷却至室温，碳化完成的物料与石墨负极材料混合，即得。本发明使用弹性材料，既可以导电，又拥有储锂能力，其填充在包覆层与硅材料之间，保持良好的导电性能，既能发挥硅的作用，同时规避了硅的缺点。本发明属于负极材料的制备领域。
860
0

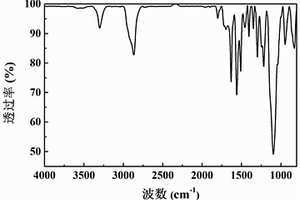

含氟聚氨酯单离子聚合物电解质膜及其制备方法和应用，涉及有机高分子功能材料和电化学技术领域。本发明的目的是为了解决传统的单离子聚合物电解质存在不能兼具较低的玻璃化温度与较高的锂离子浓度，以及不能兼具优异的离子电导率与机械性能的问题。方法：将间羧基苯磺酸锂和聚氧化乙烯加入到溶剂中，反应12～94h，真空除水处理，得到反应物a；将反应物a、含全氟烷基二氨和二异氰酸酯加入到溶剂中，反应12～94h，然后水洗、醇洗和干燥，得到含氟聚氨酯单离子聚合物电解质；将其加入到溶剂中，成膜处理，得到含氟聚氨酯单离子聚合物电解质膜。本发明可获得含氟聚氨酯单离子聚合物电解质膜及其制备方法和应用。
786
0
本发明公开了一种茚衍生物1-吡啶基-6-甲基茚及其合成方法，所述方法为：在N2保护下，向三口瓶中加入2-溴吡啶、四氢呋喃，滴加正丁基锂，低温搅拌1h；将6-甲基-1-茚酮溶于四氢呋喃，慢慢滴加到反应中，低温反应2h，然后室温反应1h；加水淬灭反应后处理分离产物，得黄色油状液体；向该物质中加入浓硫酸，反应2h；氢氧化钠调节pH值至中性，乙酸乙酯萃取二～四次；合并有机层，无水硫酸钠干燥后将有机溶剂旋干，过一段硅胶柱，得黄色油状液体。本发明利用廉价的2-溴吡啶、茚酮和正丁基锂为原料制备1-吡啶基-6-甲基茚，便于后续在茚的2-号位引入不同的基团，合成茚环上带有不同取代基的茚衍生物，从而构筑具有不同空间构型的晶态网络配合物。
934
0

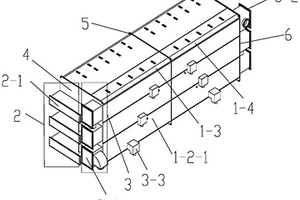

一种集成发生器和冷凝器的装置，具体涉及一种将溴化锂吸收式热泵的发生器和冷凝器集成的装置，为解决溴化锂吸收式热泵的四个系统集成度低；占地面积大、耗用空间多；各系统管路复杂；造价高昂，但经济性低；安装难度大和周期长的问题，保护壳的内部分为发生器放置区和冷凝器放置区，发生器放置区和冷凝器放置区均由上至下分为多个发生器放置腔和多个冷凝器放置腔，每个发生器放置腔与每个冷凝器放置腔均左右相对应设置，发生器为三级发生器，每级发生器均安装在每个发生器放置腔内，冷凝器为三级冷凝器，每级冷凝器均安装在每个冷凝器放置腔内。本发明用于将发生器与冷凝器集成一体，属于集成装置领域。
1068
0

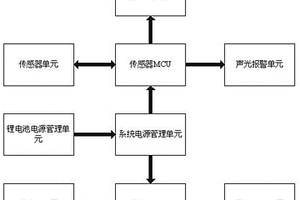

本发明公开了一种无线WIFI摄像功能的移动式区域气体检测装置，包括锂电池电源管理单元，系统电源管理单元，传感器MCU，摄像头MCU，其特征在于：所述系统电源管理分别连接锂电池电源管理单元，传感器MCU和摄像头MCU，所述传感器MCU分别连接信息显示单元，传感器单元，声光报警单元；所述摄像头MCU分别连接无线WIFI单元和摄像头单元。本发明采用可移动式区域检测装置，并在内部配接独立WIFI摄像头装置及独立的供电单元，可配接5台移动终端进行实时监控。
775
0
本发明公开了一种电动汽车电池二次利用安全性检测评估方法，首先建立锂电池化成安全性电压曲线，然后在锂电池化成安全性电压曲线中提取相关参数作为参考特征，通过将参考特征的各项参数进行模型训练和优化得出SVM诊断模型；在对被诊断电池进行检测的时候，测出该旧电池的被诊断电压曲线，其被诊断电压曲线进行提取相关参数作为对比特征，将对比特征与SVM诊断模型进行计算匹对得出诊断结果。本发明能够实现对旧电池进行能否二次应用进行检测，在实践中能够大大提升废旧电池的二次利用，非常环保，避免浪费。
967
0

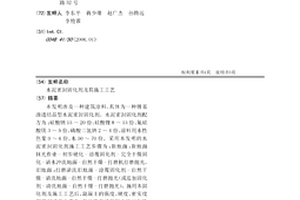

本发明涉及一种建筑涂料，具体为一种锂基渗透结晶型水泥密封固化剂。水泥密封固化剂配方为：硅酸钠15～20份、硅酸锂8～15份、氟硅酸镁3～5份、磷酸二氢钠2～4份、涂料用水性色浆0～6份、水50～70份。采用本发明的水泥密封固化剂施工工艺步骤为：新地面：新地面抹光作业-初步硬化-涂覆固化剂-完全干燥固化-清水冲洗地面-自然干燥-打磨机打磨抛光。旧地面：打磨清洗旧地面-涂覆固化剂-自然干燥-清洗地面-自然干燥-打磨抛光（或追加固化剂-清洗地面-自然干燥-打磨抛光）。施用本固化剂及施工工艺后，混凝土的强度、硬度、密实度都得到了很大提升，有效提高了混凝土的耐久性和混凝土抗风化能力。

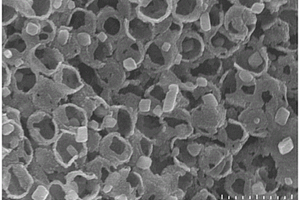

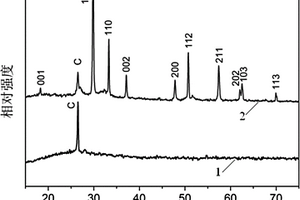

一种柔性氧化亚锡纳米片/碳纳米管-石墨烯三维复合材料的制备方法，它涉及一种三维复合材料的制备方法。本发明的目的是要解决现有方法制备的锂电池负极材料的比容量低，倍率低和循环性能差的问题。制备方法：一、制备三维石墨烯泡沫；二、碳纳米管-石墨烯泡沫三维复合材料；三、生长氧化亚锡纳米片。本发明制备的柔性氧化亚锡纳米片/碳纳米管-石墨烯三维复合材料在100mA/g下保持900mAh/g以上的高比容量，100次循环之后容量未有明显衰减；本发明的材料具有良好的机械稳定性和良好的柔韧性，且在反复弯曲下没有断裂或剥离。本发明可获得一种柔性氧化亚锡纳米片/碳纳米管-石墨烯三维复合材料。
本发明涉及一种应用于手持设备的发票信息识别设备及识别方法。现有方法无法广泛应用于手机、平板电脑等手持设备拍摄的发票图像中进行信息提取。本发明组成包括:主控制器，装有Linux操作系统内核、Android系统核心、发票信息提取软件的所述的主控制器分别与显示器、摄像头、锂电池连接，所述的摄像头为捕捉发票图像的设备，在主控制器的控制下，获取发票的数字图像，然后通过识别算法将发票中包含的文本信息提取出来；所述的显示器是显示发票图像和发票信息提取处理结果的设备，接受主控制器传送来的数据，将图像和处理结果显示出来；所述的锂电池给整个手持设备供电。本发明用于手持设备的发票信息识别。
950
0
一种石墨烯/金属氧化物三维复合材料的制备方法，它涉及一种三维复合材料的制备方法。本发明的目的是要解决现有方法制备的锂离子电池负极材料为二维结构，导电性能差，循环稳定性差和比容量低的问题。方法：一、制备氧化石墨烯；二、对镍网进行处理；三、制备石墨烯/金属氯化物混合溶液；四、退火，得到石墨烯/金属氧化物三维复合材料。本发明得到的一种石墨烯/金属氧化物三维复合材料在电流密度为100mA/g时可逆容量为800Ah/g～1300Ah/g，在100个循环后容量保持70％～98％。本发明可获得一种石墨烯/金属氧化物三维复合材料的制备方法。
681
0
本发明公开了一种碳酸甲乙酯的合成方法,该法以碳酸二甲酯和碳酸二乙酯为原料,以间歇釜为反应器,所使用的催化剂为类水滑石固体催化剂。该催化剂的制备方法是分别配制铜、锌、镁、铝的硝酸盐混合溶液,以及NaOH和碳酸盐或NaOH和碳酸氢盐的混合溶液,将二种溶液滴加到一起,经搅拌,晶化,过滤,蒸馏,水洗,滤饼烘干,焙烧,冷却制备而成。本发明的有益效果是:本发明催化剂活性高,易分离,催化剂可循环使用,寿命长,无污染,且反应时间短,成本低。将催化剂在间歇反应釜中用于催化碳酸二甲酯和碳酸二乙酯合成碳酸甲乙酯时,反应的原料及产物都可以用做锂离子电池电解液溶剂,不需分离,只需控制水分含量就可直接使用,减少很大一部分分离提纯的成本。
652
0

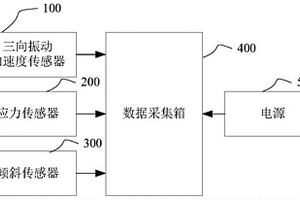

一种高寒地区输电铁塔的安全监测系统，属于输电铁塔的安全监测领域。本发明针对现有输电铁塔的监测系统在低温环境下无法正常工作的问题。包括：三向振动加速度传感器采集加速度、速度和位移信号；应力传感器采集应变应力信号；倾斜传感器采集倾斜度信号；数据采集箱采集所有传感器的实时信号并储存；传感器与数据采集箱之间采用耐低温屏蔽电缆相连；数据采集箱的夹层内设置蓄热砖，蓄热砖之间设置电加热装置；箱体侧壁上设置插线孔，用于数据采集箱内部数据采集单元与耐低温屏蔽电缆的连接；电源为光伏发电电源；所述数据采集单元采用锂电池或电源供电，电源还用于为锂电池和电加热装置供电。本发明用于高寒地区输电铁塔的状态监测。
1016
0
本发明的目的是为了解决现有的鞋功能单一的难题，公开了一种具有发电功能的鞋，包括鞋底，所述鞋底中间设置有夹层，夹层内设有空腔，所述空腔内固定安装有卡板，所述卡板内侧面固定安装有蹄型磁铁，所述蹄型磁铁内均匀套有磁环，所述磁环表面均匀安装有线圈，所述鞋底上安装有鞋面，所述鞋面两侧面均安装有卡槽，所述卡槽内插有通气盒，所述通气盒表面接通有导管，所述导管内部均匀粘有柔性纸电池，所述导管另一端安装有小型锂电池。本发明通过两种方式进行发电，其中线圈与蹄形磁铁的设置，可以对照明灯发电，让使用者得知自己行走是否规范，通过柔性纸电池，可以合理利用鞋内产生的细菌进行发电，使用小型锂电池进行储存电能，更为节能。
1010
0

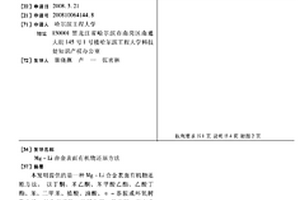

本发明提供的是一种MG-LI合金表面有机物还原方法。以丁酮、苯乙酮、苯甲酸乙酯、乙酸丁酯、苯、二甲苯、植酸、油酸、Α-萘胺或环氧树脂中的一种为反应物;以稀盐酸、异丙醇、无水乙醇、氯化铵、乙醇胺、苯胺、正丁胺或36%的乙酸中的一种或两种及两种以上的混合物为促进剂;按照反应物与促进剂的体积比1∶1～6∶1将反应物与促进剂混合制成反应溶液,调整反应溶液PH值为6～7,将镁锂合金浸渍在反应溶液中,在温度为60℃的条件下反应8小时。本发明通过有机物在MG-LI合金表面的反应机,生成具有的性质、功能和对MG-LI合金表面的影响的物质。

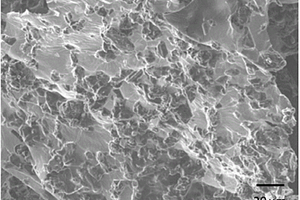

一种基于芳纶纳米气凝胶氮修饰多孔碳纳米纤维气凝胶的制备方法，属于锂硫电池负极材料制备领域。所述方法为：将芳纶纤维加入到密封的二甲基亚砜丝口瓶中，加入氢氧化钾，室温搅拌直到溶解；将芳纶纳米纤维溶液，在小瓶内加入去离子水，放置完全去除二甲基亚砜后，利用液氮快速将水凝胶固化，并将水凝胶于0℃干燥48h，得到芳纶纳米纤维气凝胶；将得到的芳纶纳米纤维气凝胶在管式炉中碳化。本发明与传统的C/S电极纤维相比较，电池的循环稳定性提高了1倍、电池电容损耗更小、倍率性能更高。同时该制备方法简单，效果明显，本发明的利用基于芳纶纳米气凝胶氮修饰碳纳米气凝胶的制备方法可广泛的应用于锂电池电极材料的制备。
1014
0
电子警察装置，涉及电子摄像领域。本发明是为了解决现有的用于车辆抓拍的设备安装复杂、集成性差，并且不便于携带的问题。本发明所述的锂电池组、电源稳压器、主控制器、测速雷达、高清摄像头、键盘和鼠标都放置在箱体内，通过在箱体后面的底部开两个小孔，将测速雷达和高清摄像头分别对准小孔，对外部车辆进行测速和拍照，另外，在箱体的底端放置一个底板，用来支撑测速雷达和固定高清摄像头，主控制器、高清摄像头和键盘放置在测速雷达和高清摄像头上，锂电池组和电源稳压器位于箱体内的横板上，通过箱体底部的底座将整个箱体安装在高速公路的波形板立柱上。它可用于对机动车进行抓拍。
1105
0
本发明涉及球形石墨负极材料，一种锂电池用的球形石墨的生产方法：将球形石墨加入反应罐中，加入一定量相匹配表面能的有机溶剂，搅拌并开启超声波，超声搅拌约0.3～8小时；加入包覆剂和稀释剂剧烈搅拌2-6小时，将混合液调至粥状；再装入石墨匣钵中送入碳化炉中，通入保护气；经过8-24小时，温度从0℃升高到1200℃，再从1200℃降至40℃以下，经粉碎，筛分即得到超高容量球形石墨负极材料。得到的负极材料经硬碳包覆的球形石墨颗粒内部包含有一定数量的纳米或亚微米孔洞。复合碳负极材料的平均粒径为3～50μm，比表面积2.0～186m2/g，振实密度0.2～1.5g/cm3，晶体层间距d002在0.3354～0.3390nm之间。本发明与普通产品相比具有更高的比容量和循环稳定性。
863
0
本发明公开了顺流离心式烟气余热回收装置，水平烟道(2)带有收缩加速混合段(3)，收缩加速混合段(3)连接旋流塔(6),旋流塔(6)塔壁装设引流板(10)，旋流塔(6)内室安装偏心不锈钢中心筒(7)。偏心不锈钢中心筒(7)上部连接管束除雾器(20)，管束除雾器(20)通过烟道接入烟囱(14)，旋流塔(6)的下部水池(15)的底部通过管路连接冷却水循环泵(12)，冷却水循环泵(12)另一端通过管路连接进入溴化锂吸收式热泵机组(13)，溴化锂吸收式热泵机组(13)输出管路分别连接喷嘴(4)、喷淋水幕(5)及水处理设备(16)。本发明有效解决了喷淋法烟气冷凝余热回收技术烟气阻力大导致系统电耗大的弊病，由于本发明冷凝水与烟气混合充分，提高了从烟气中提取热量能力。
850
0

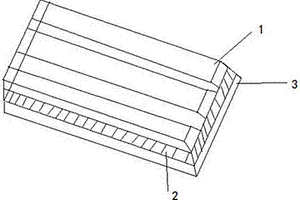

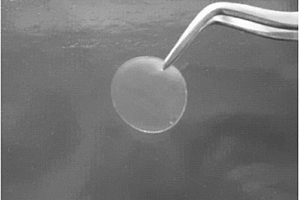

一种凝胶聚合物电解质膜的制备方法，它涉及一种电解质膜的制备方法。本发明要解决现有凝胶电解质膜的制备方法制备出的电解质膜中溶剂残留对电池性能有较大的影响、设备昂贵、投资较大且原材料的利用率不高的问题。本发明的方法如下：一、离子液体的制备：混合离子液体溴代物和锂盐，搅拌溶解，水洗至清洗后的上清液中不含Br-为止，干燥，得到离子液体；二、凝胶电解质膜的制备：称取锂盐、引发剂、交联剂和步骤一得到的离子液体，搅拌后，真空干燥箱中，再恒温加热，即完成。本发明制得的电解质膜透过率高，机械强度和柔韧性较好，形成的电解质膜中孔道均匀，孔径较大且孔隙率较高，有利于离子在其中的迁移，提高导电率。
926
0

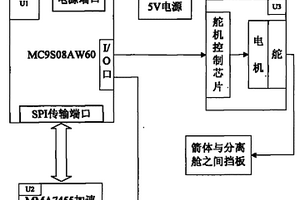

本发明提供的是一种模型火箭定高分离装置。其组成包括数据处理器(U1)、数据采集单元(U2)、舵机(U3),数据处理器(U1)与舵机(U3)、数据采集单元(U2)相连,数据采集单元(U2)为数字信号输出,通过SPI数字传输协议的4线制传输方式,舵机(U3)的控制是通过数据处理器(U1)的I/O口输出模拟PWM信号完成的。本发明通过对模型火箭上升过程的加速度值予以采集并进行二次积分计算采集具有精度高、可靠性好、结构简单等特点。系统硬件选用目前世界上最小的MMA755加速度传感器与质量仅有9g的舵机以及超轻锂电池使得在满足设计需求的前提下,该定高分离系统具有体积小、重量轻便于安装等优点,同时系统结构简单造价低廉。
715
0

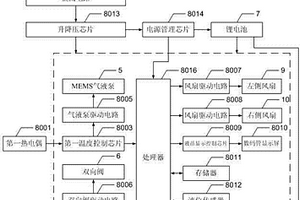

MEMS甲醇重整燃料电池系统，属于甲醇重整燃料电池领域，本发明为解决现有甲醇重整燃料电池系统存在的问题。本发明包括外壳、贮液瓶、MEMS甲醇重整器、MEMS质子交换膜燃料电池、MEMS气液泵、双向阀、锂电池、管理系统、左侧风扇和右侧风扇；外壳为长方体，在外壳的后侧外表面设置有贮液瓶，在外壳的内部设置有MEMS甲醇重整器、MEMS质子交换膜燃料电池、MEMS气液泵、双向阀、锂电池、管理系统、左右侧风扇；MEMS甲醇重整器的输入端口通过管道与贮液瓶的甲醇出口连通，该管道上设置有MEMS气液泵和双向阀；MEMS甲醇重整器的输出端口紧贴MEMS质子交换膜燃料电池阳极输入端口，接触位置用密封材料密封。
中冶有色为您提供最新的黑龙江有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年10月11日 ~ 13日
2024年10月18日 ~ 20日
2024年10月23日 ~ 25日
2024年10月25日 ~ 27日
2024年11月01日 ~ 04日
