1067
0

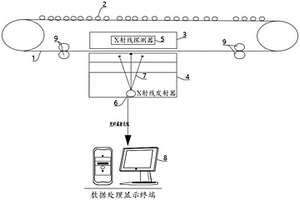

本实用新型提供一种故障识别性能好、监测实时性好、可减少生产运输过程因输送带损伤、撕裂未能及时停机产生严重事故.的钢绳芯输送带X射线无损探伤检测装置，用于对钢绳芯输送带表面损伤进行检测，其特征在于：包括X射线发射器、X射线探测器及数据处理显示终端，其中，X射线发射器和X射线探测器位于钢绳芯输送带的两侧，X射线探测器与数据处理显示终端连接，其钢绳芯输送带在X射线发射器和X射线探测器之间运动，其X射线发射器发射X射线并被X射线探测器接收，X射线探测器接收经穿透过钢绳芯输送带后的X射线并转换为电信号，数据处理显示终端接收电信号转换为图像信号并通过计算判断出钢绳芯输送带破损情况。
973
0
本实用新型公开了一种车载式隧道支护质量无损检测的装置，包括固定在车体平台上固定底座，固定底座上设置有升降桩，升降桩的上部通过连接件铰接在可伸缩支架的末端，可伸缩支架的前端通过操作杆连接有雷达天线夹持箱。通过雷达天线夹持箱的矩形截面槽来放置天线，箱体底部安装有万向轮，从而达到节省劳动力，操作简便，运行安全的效果；通过升降桩控制伸缩机构的伸缩和旋转，以适应隧道尺寸，可实现对隧道左右两侧的连续来回检测。本实用新型可以实现无人、连续全断面检测，提高了检测效率，使用时能使雷达天线随时紧贴于隧道表面，保持检测数据可靠且不间断，保证检测精确度，且地形适应性好，能适应各种检测环境。
1026
0

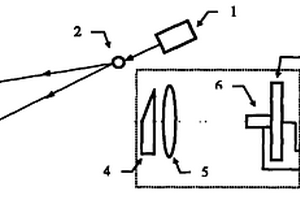

本实用新型涉及一种无损检测平面物品表面的装置,其特征在于:激光器的光轴与被测物品的中心轴线呈0.01°～20°角度放置,在激光器的光轴上与被测物品之间设置显微物镜;在被测样品反射光束的中心轴线上依次设置剪切角固定的光楔、凸透镜和线阵CCD;线阵CCD固定于一维方向移动微位移平台上,线阵CCD采集的图像信号输出至计算机,计算机的控制信号输出至一维方向移动微位移平台控制一维方向移动微位移平台的移动。利用线阵CCD推扫方法,可以根据待测样品表面设计相应的微位移平台的移动轨道,沿所述移动轨道推扫得到的散斑图消除了散斑像的离焦现象,从而有效提高了缺陷检测的灵敏度。
1103
0
本发明开公了一种用于X射线无损检测的图像信号采集和处理装置，包括探测器线阵、探测器线阵中的探测器分组与各个模拟信号处理子板对应连接，各个模拟信号处理子板共同与图像采集与处理母板连接；所有的探测器紧邻并排固定在安装支架上，每四个一组，然后通过排线对应连接到对应的模拟信号处理子板上；模拟信号处理子板与图像采集与处理母板之间隔离有铅板，探测器线阵、模拟信号处理子板、图像采集与处理母板外周设置有金属板围成的金属外壳。本发明的装置，实现了将探测器输出信号转换成数字图像数据并送入上位机，整个成像过程误差得到了最大限度抑制，实时性强，X射线检测的成像质量高。

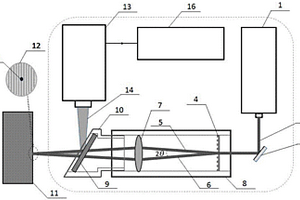

本发明公开了一种基于瞬态光栅激光超声表面波的残余应力无损检测系统和方法，脉冲激光器产生的激光束经相位光栅分束器和成像透镜后形成以一定角度交叉的两束激光照射在被测试样表面产生固定周期λ的干涉条纹，在周期热弹力作用下在试样表面激发出波长为λ的两沿相反方向传播的相干表面波；然后采用激光干涉仪在激励位置接收所产生的表面波信号，对被接收的信号进行傅立叶变换获得其中心频率f，并根据公式c＝f*λ计算出被测位置表面波的传播速度c；最后获得不同应力情况下表面波波速相对于无应力情况下表面波波速的相对变化量，得到表面波波速相对变化量与应力间的线性关系，基于该线性关系，通过上述方法测量在未知应力状态的试样表面传播的表面波的波速来确定试样表面的应力大小。
727
0

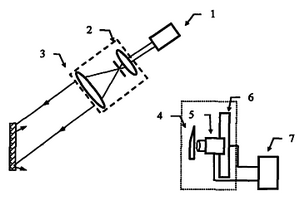

本实用新型涉及一种无损检测物品表面的装置,其特征在于激光器的光轴上设置扩束准直透镜组;在被测物品反射光束的中心轴线上依次设置剪切元件、带镜头的线阵CCD;剪切元件与带镜头的线阵CCD固定在微位移平台上,带镜头的线阵CCD采集的图像信号输出至计算机,计算机的控制信号输出至微位移平台控制微位移平台的移动。利用线阵CCD推扫方法,可以根据待测样品表面设计相应的微位移平台的移动轨道,沿所述移动轨道推扫得到的散斑图消除了散斑像的离焦现象,从而有效提高了缺陷检测的灵敏度。
本发明公开了基于机器学习的苹果霉心病超声无损快速检测设备及方法，包括步骤一，设备调试；步骤二，数据采集；步骤三，数据降噪；步骤四，机器学习；步骤五，数据显示；本发明通过滑台机构的设置，有利于根据苹果的大小调整非聚焦探头和超声接收器的高度，保证了非聚焦探头中心、苹果果心和超声接收器中心处理同一直线上，有利于提升检测的准确性，通过自主设计的设备以及方法，实现了对苹果霉心病的检测，检测时间仅为0.1s左右，大大提高了检测效率，防止了霉心病扩散对果农造成严重的经济损失，能够有效提升苹果质量，设备简单，制造成本低，检测方法易于操作，并且采用超声检测，检测成本低，大大降低了整体成本。
814
0

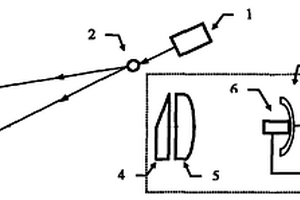

本实用新型涉及一种无损检测非平面物品表面的装置,其特征在于:在激光器的光轴上与被测物品之间设置显微物镜;在被测样品反射光束的中心轴线上依次设置剪切角固定的光楔、柱透镜和线阵CCD;线阵CCD固定于二维方向移动微位移平台上,线阵CCD采集的图像信号输出至计算机,计算机的控制信号输出至二维方向移动微位移平台控制二维方向移动微位移平台的移动。利用线阵CCD推扫方法,可以根据待测样品表面设计相应的微位移平台的移动轨道,沿所述移动轨道推扫得到的散斑图消除了散斑像的离焦现象,从而有效提高了缺陷检测的灵敏度。
825
0
本发明一种用于电缆状态评估的无损检测评价方法，通过对电缆进行加速老化实验，并根据超声波反射原理，测试得到了电缆主绝缘内表面回波信号，通过傅里叶变换得到电缆主绝缘内表面回波频域下最大振幅，通过老化时间反推得到对应的90℃下等效运行年限，从而得到90℃下等效运行年限和电缆主绝缘内表面回波频域下最大振幅的关系曲线，然后通过现场检测运行电缆主绝缘内面回波数据，得到该电缆主绝缘内面回波频域下最大振幅数据，与90℃下等效运行年限和电缆主绝缘内表面回波频域下最大振幅的关系曲线对比，判断运行电缆的运行历史并评估其老化状态。本发明可以在不破坏运行电缆本身结构的情况下对电缆的状态进行评估，可以用于现场检测分析。
1027
0

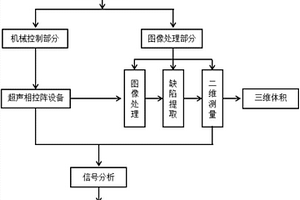

本发明公开了一种基于超声相控阵的高温叶片内部缺陷三维无损检测方法，首先使用超声相控阵仪器，借助柔性探头，采用区域划分的方法检测叶身内部的缺陷，对于每个分区，设置不同的扫查参数，获取检测图像；然后以二维定位结果为基础，由超声相控阵仪器得到质心深度方向坐标，进而得到缺陷区域的深度信息，完成缺陷三维体积的测量，实现对于具有复杂型面零件内部缺陷的检测，提高了检测效率，完成了缺陷的定位和定量的计算，解决了叶片内部缺陷的三维测量问题。
681
0

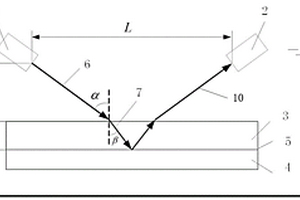

本发明涉及一种粘接结构紧贴型脱粘缺陷无损检测方法，包括容器、粘接结构及超声换能器；粘接结构及超声换能器置于该容器中；将发射端超声换能器及接收端超声换能器置于粘接结构同一侧；发射端超声换能器以第一临界角为入射角，发射入射超声纵波进入粘接结构内部，在上层介质中激励出横波；上层介质中的横波到达粘结界面产生反射，接收端超声换能器以与入射角度相同的反射角接收来自粘结界面的界面反射波信号；将发射端超声换能器及接收端超声换能器固定在超声C扫描平台上，进行超声波斜入射C扫描检测；若该检测图像中存在紧贴型脱粘缺陷，则该缺陷区界面反射波信号特征值大于基准值。本方法很容易检测区分出粘接良好界面和紧贴型脱粘界面。
1057
0
本实用新型公开了一种用于无损检测工件表面便携式打磨装置，包括转动轴、打磨盘、火花防护罩、无刷电机、电源开关、保护外壳和电源连接线；打磨盘与转动轴的一端固定连接，转动轴的另一端与无刷电机的输出轴连接，火花防护罩安装在打磨盘后部，保护外壳设置在无刷电机的后部，其上设置有电源开关，并通过电源连接线与无刷电机连接。本实用新型可用于工件表面无损检验前的打磨，具有结构简单、使用范围广、安全、舒适、更利于使用者手持工作的特点。
967
0
多体结构钢制壁面无损检测平台，机械臂平台和前、后平台间均采用滑撑连接，前平台前端设置有摄像头和往复式横扫机构，前平台和电机驱动平台之间采用气缸、活页连接；电机驱动平台上的传动履带上内镶嵌钕铁硼永磁体，机械臂平台上装置六自由度机械臂；后平台上设置有无线电机控制器和太阳能电池板；本实用新型利用多体柔性结构与履带式磁吸附机构，使平台安全稳定吸附在弯曲壁面，利用无线电机控制器可进行长距离无线控制下的钢制壁面爬行。对于测量壁面特别是焊缝附近的损伤状况可以通过往复式横扫探测机构进行检测；对于直角转弯，三通接头，盲板孔等特殊部位均可利用机械壁对其进行检测，达到无盲区壁面测量的目的。
1100
0

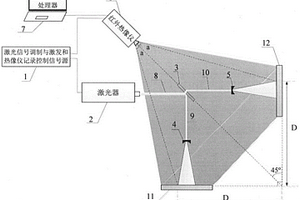

提供一种减背景差动式激光红外热成像无损检测系统，包含激光信号调制与激发和热像仪记录控制信号源(1)；激光器(2)；1∶1规格激光分束镜(3)；一对规格严格相同的凹透镜分别作为第一扩束透镜(4)和第二扩束透镜(5)；红外热像仪(6)和图像采集与处理模块(7)。通过调整光路，解决现有技术系统难以调节两束子激光能量达到一致的问题，通过消除环境噪声来提高对缺陷的检测效率和检测精度。
874
0

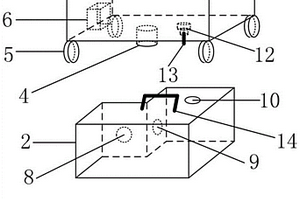

本实用新型公开了一种应用于板材的无损检测设备，该装置包括检测车、检测箱和控制器；检测箱呈水平放置的“L”型，在检测箱的“L”型内侧两个垂直相交的短边面上分别设置第二超声波探头和第三超声波探头，板材水平放置且两个垂直相交的两侧壁紧贴于“L”型检测箱的两短边面，根据超声波测距原理通过第二超声波探头和第三超声波探头对板材的长度和宽度进行测定，从而测出板材轮廓大小；检测车下表面设置有第一超声波探头和内部装有驱动装置的万向轮，检测车的内部设置有定位仪，检测车在检测箱测出的板材轮廓范围内行驶，对板材内部进行检测，从而可以对整个板材进行高效准确的检测。
985
0
本发明公开了一种燃料电池电流密度分布无损检测装置及方法，包括三个磁场采集单元，三个磁场采集单元的输出端均与数据传输模块的一端连接，数据传输模块的另一端与计算机连接；三个磁场采集单元均与燃料电池的MEA同平面设置，其中两个磁场采集单元分别设置在燃料电池的两侧；剩余一个磁场采集单元设置在燃料电池的端部，且远离燃料电池的进气端设置；本发明通过在燃料电池的两侧及端部分别设置磁场采集单元，利用磁场采集单元获取所在位置的磁场强度，之后利用计算机根据获取的磁场强度计算得到燃料电池的电流密度分布结果；检测装置结构简单，无需外接电源，无需对燃料电池进行改造；利用电磁反演算法计算得到的电流密度分布结果精度较高。
752
0
本实用新型公开了一种可变径管道内无损检测装置，各伸缩杆的一端均固定于中心筒体的侧面，各伸缩杆的另一端设置有磁记忆检测小车，其中，磁记忆检测小车包括小车本体以及设置于小车本体底部的行走轮、摄像头、磁记忆探头、用于带动小车本体前行的驱动轮、用于驱动驱动轮转动的驱动系统、用于检测小车本体行程的行程传感器以及用于检测小车本体的底部与待测管道内壁之间距离的距离传感器，小车本体的顶部与伸缩杆相连接；控制系统与距离传感器、伸缩杆、驱动系统、摄像头及磁记忆探头相连接，该装置具有自行走、可变径及全截面扫描的特点。
978
0
本发明涉及一种轨道机车无损检测的控制回路。火车作为一种主要的运输工具，其工作环境比较恶劣，其行走部件的磨损、裂纹、剥离等损坏现象十分常见。本发明包括依次连接的声波发射传感器、整形滤波电路、A/D转换电路、控制器，控制器连接有报警电路、对比分析电路、存储模块，对比分析电路与存储模块连接，控制器通过无线通讯模块与上位机连接。本发明通过声波发生传感器将采集的声波信息进行储存后，在与之前的信息进行比对及时发现问题，并通过报警电路报警，设置定位模块控制总机及时掌握机车的位置并安排最近的维修部分进行抢修，检测数据准确，安全可靠，不影响机车的正常运行。
1044
0

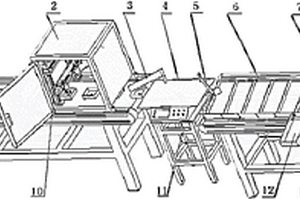

一种用于在线无损检测苹果霉心病设备的分选装置，包括检测输送机，检测输送机的输送带上设置有若干苹果托盘，其特征在于，在检测输送机上设置有摄像头和检测黑箱，检测黑箱内设置的光谱检测模块对经过检测黑箱的苹果进行光谱检测，在检测输送机的后级设置有称重台，完成检测后的苹果进入称重台称重，称重台后级设置有斜面分选输送机，根据检测结果和称重以及大小进行果品分选，本实用新型基于近红外检测技术，实现了苹果霉心病在线检测，降低了透射光程与苹果密度对光谱检测的影响，模型可靠性高，提高了病害判别准确性，自检测速度仅为1‑2s，能够满足线上检测需求，在苹果原料入库过程中能有效识别发病苹果，降低生产加工及储藏期发病率，保障质量。
1053
0
本实用新型涉及检测技术领域，公开了一种基于传感器及大数据的土石方密实度无损检测系统，包括预先埋设在需要压实的土石方下方的土压力传感器和湿度传感器，土压力传感器和湿度传感器连接有检测装置，所述检测装置包括控制处理单元、5G DTU和显示屏，所述控制处理单元与所述5G DTU双向连接，控制处理单元的输出端与所述显示屏连接，所述5G DTU连接有大数据检测端，大数据检测端包括服务器和PC端，所述服务器与所述PC端连接，本系统还设有核子密度检测仪，核子密度检测仪与所述控制处理单元的输入端连接。所述土压力传感器采用TH‑TYL‑50型土压力计。所述控制处理单元采用80C51系列单片机。所述5G DTU采用AD2066型5G DTU。本实用新型简单方便，省时省力，实用性可靠性强。
806
0
本发明公开了一种SLM成型炮钢的力学性能无损检测方法，包括以下步骤；步骤一、在SLM成型炮钢的选定层周边设计检测试件，可以同时得到炮钢产品和检测试件；步骤二、将探头与测量系统进行连接；步骤三、采用探头对检测试件的0度和90度两个方向的表面波的波速进行测量；步骤四、测量各位置点的90度和0度方向的表面波波速；步骤五、测量时探头置于检测试件的中心，分别测量检测试件从0度～180度的表面波波速变化情况；步骤六、根据测得的表面波波速取平均值，并结合数据可以得到测量检测不同方向的力学性能。本发明在可以进行多区域多角度的检测，使得检测结果准确有效，检测过程直观；能够更加全面、准确的检测和评价SLM成型炮钢产品的力学性能。
1055
0

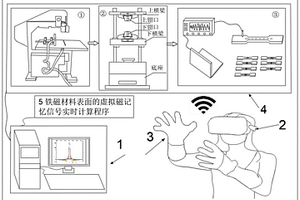

应力和缺陷的磁记忆无损检测虚拟实验教学系统及方法，包括VR一体化机，所述VR一体化机通过无线网和计算机平台连接，计算机平台通过定位传感器与数据手套连接。本发明基于电磁学理论和力磁耦合机制的基础，开发虚拟切割试验机、拉伸试验虚拟机和磁记忆无损检测虚拟操作显示系统，用于复杂缺陷形貌诱导的磁记忆信号的虚拟实验教学。本发明通过虚拟多元化表达形式让枯燥的课堂教学内容更加容易和被学生所接受，提高教学质量，并且内容趣味性增强，提高学习效率。
1009
0
本实用新型涉及一种光学无损检测物品表面的装置,其特征在于:在激光器的光轴上设置扩束准直透镜组;在被测物品反射光束的中心轴线上依次设置分光棱镜、可前后移动的平面反射镜;在与被测物品反射光束的中心轴线垂直的方向上在分光棱镜的两侧分别设置可转动的平面反射镜和带镜头的线阵CCD,且可前后移动的平面反射镜到分光棱镜的距离与可转动的平面反射镜到分光棱镜的距离相等;带镜头的线阵CCD固定在微位移平台上,线阵CCD采集的图像信号输出至计算机,计算机的控制信号输出至微位移平台控制微位移平台的移动。利用线阵CCD推扫,沿所述移动轨道推扫得到的散斑图消除了散斑像的离焦现象,从而有效提高了缺陷检测的灵敏度。
889
0
一种在线无损检测霉心病的苹果分选装置，包括检测输送机，检测输送机的输送带上设置有若干苹果托盘，其特征在于，在检测输送机上设置有摄像头和检测黑箱，检测黑箱内设置的光谱检测模块对经过检测黑箱的苹果进行光谱检测，在检测输送机的后级设置有称重台，完成检测后的苹果进入称重台称重，称重台后级设置有斜面分选输送机，根据检测结果和称重以及大小进行果品分选，本发明基于近红外检测技术，实现了苹果霉心病在线检测，降低了透射光程与苹果密度对光谱检测的影响，模型可靠性高，提高了病害判别准确性，自检测速度仅为1‑2s，能够满足线上检测需求，在苹果原料入库过程中能有效识别发病苹果，降低生产加工及储藏期发病率，保障质量。
1037
0
本发明提出一种太阳电池旁路二极管参数无损检测方法，能够在非破坏的情况下获取太阳电池旁路二极管参数。该检测方法包括以下步骤：1)在无光照条件下，对太阳电池样品进行测试，获取其负IV曲线；2)建立太阳电池的等效电路模型，得到太阳电池样品在无光照条件下的负IV曲线模型；3)根据实测的负IV曲线对建立的负IV曲线模型的参数进行优化，对IV曲线进行拟合；4)优化后的负IV曲线模型中即可体现所要检测的旁路二极管Dsh的参数值。本发明具有原理简单可靠、效率高、成本低、保留样品完整性的特点，其结果可以用于太阳电池损伤测试中，对太阳电池损伤效应分析提供重要数据支持。
771
0
本发明公开了一种古城墙隐伏缺陷的无损检测方法，该方法通过地质雷达检测技术筛查古城墙夯土以及砌砖内部的隐伏缺陷和尺寸。该检测方法包括以下步骤：一、结构信息调研和资料收集，研究古城墙病害的类型及形成原因，为后期检测提供判断依据；二、测线布置，对古城墙容易形成病害的区域做到全覆盖；三、地质雷达初探，获取古城墙隐伏缺陷的初步信息；四、地质雷达加密复测，提高隐伏缺陷的探测精度，形成内部隐伏缺陷立体分布图。本发明方法步骤简明，操作简单，能快速有效地筛查出古城墙内部隐伏缺陷，为后续古城墙结构的安全评估、维护和修缮提供理论依据和技术支撑。
856
0
本发明提出一种万向节表面铸造缺陷的在线无损检测方法。该方法的检测系统主要包括微波矢量网络分析仪、多路复用器、矩形波导探头和固定万向节与矩形波导探头的夹具。该方法主要利用矩形波导探头对标准样件进行微波扫频测量，采集微波线性扫频信号，确定微波检测万向节的判废标准；对待测万向节进行微波扫频测量，采集微波线性扫频信号并进行傅里叶变换，得到倒频谱及光深度，以此修正微波线性扫频信号，消除矩形波导探头与万向节表面间距微小变动造成的检测误差；利用修正后的频谱以及标定的万向节判废标准，确定万向节是否存在表面铸造缺陷。该方法能够快速精准的检测万向节表面铸造缺陷、分检出质量未达标的万向节，具有重要的工程应用价值。
702
0
本发明公开了一种用于超声波无损检测的便携式校准/对比试块，包括本体，开设在本体左侧的左侧圆弧面，开设在本体右侧的右侧圆弧面和直角临边侧，开设在本体中部的横孔，以及设置在本体中部的测定折射角。本发明可用于超声检测，具有加工方面简单；试块体积小巧；将CSK‑IA和CSK‑IIA两块试块的部分功能集中设计在一块试块上，满足现场校核需要。
976
0
本发明提供的一种水冷壁管内壁腐蚀减薄的无损检测装置，包括布置在被测管外侧的超声波换能器，以及布置在超声波换能器和被测管外侧之间的高频探头，高频探头与具有射频功能的数字超声波探伤仪相连接。使用时，用未减薄水冷壁标准样管对仪器进行标定；在被打磨点处涂上耦合剂，启动仪器，调整仪器参数；在被测管测量表面移动高频探头后，如在测点附近小范围移动高频探头时发现反射波明显向前波动，仪器上壁厚测量值明显变小，表明该测量区域存在管壁腐蚀减薄现象；这种方法能高效、准确的检出存在腐蚀减薄的锅炉水冷壁被测管，避免因水冷壁管腐蚀减薄导致的爆管事故。
