全部
▼
热搜：
638
0
本发明公开了一种氧缺陷二氧化钛/坡缕石（O2‑TiO2/pal）复合材料的制备方法，首先将钛酸四丁酯加入到蒸馏水中，室温搅拌水解生成TiO2前驱体；再将TiO2前驱体水洗后加入到4~5℃蒸馏水中，并加入氧化剂过氧化氢，搅拌反应0.5~1小时，形成氧缺陷二氧化钛O2‑TiO2；然后加入坡缕石，加热至45~50℃，搅拌2.5~3小时，洗涤，干燥，即得缺陷二氧化钛/坡缕石复合材料。本发明采用通过氧化法将其氧化形成氧缺陷二氧化钛O2‑TiO2，然后与坡缕石相结合，有效拓宽了其光吸收边至可见光，并提高了复合材料的吸收强度和对自然光的利用率，并利用坡缕石的强吸附性质，使复合材料可以通过吸附与光催化耦合作用提高其对污染物的去除效果。
918
0
本发明提供了一种氧化锑/还原氧化石墨烯纳米复合材料的制备方法，是将GO超声分散于水中形成氧化石墨烯水分散液；将Sb2O3超声分散于醇类溶剂中形成三氧化二锑醇分散液，再将两种分散液混合并磁力搅拌分散后，在密闭条件、120~180℃下溶剂热反应8~24小时，除去压力后，过滤，干燥，即得氧化锑/还原氧化石墨烯纳米复合材料。本发明通过控制原料和Sb2O3的比例，制备了不同结构的纳米复合材料SbxOy/rGO。电化学性能测试结果表明，SbxOy/rGO纳米复合材料作为锂离子电池负极材料，具有良好的电化学性能，拥有很好的发展前景。
本发明公开了一种界面消耗高速工况下摩擦热聚集的自润滑织物衬垫复合材料的制备方法，是将酚醛树脂分散于有机溶剂中，并将片层状玄武岩鳞片超声分散于其中，得到自润滑织物浸渍液；将经等离子体预处理的混纺纤维布浸渍于浸渍液中15~30min，干燥，并重复该浸渍过程至混纺纤维布增重5~35%；最后用酚醛树脂将织物粘贴于金属基材表面，并施加压力，固化成型即得。该自润滑衬垫复合材料在高速工况下，利用聚集摩擦热烧蚀造成的界面酚醛树脂碳化结构与前述玄武岩鳞片中的SiO2、Al2O3和Fe2O3等组分的协同界面物理‑化学联合效应，明显降低了自润滑衬垫在高速工况下的磨损，延长了相关自润滑关节轴承和机械设备的使用寿命。
810
0
本发明提供了一种壳聚糖/羧基化聚苯硫醚复合材料的制备方法，是将羧基化聚苯硫醚、壳聚糖分散液、缩合剂钛酸异丙酯、分散剂聚乙二醇800于NMP中超声分散均匀，在氮气气氛下，于220~240℃反应2~2.5h，过滤、洗涤、冷冻干燥，得到壳聚糖/羧基化聚苯硫醚复合材料。由于羧基化聚苯硫醚上存在羧基，可以与壳聚糖之间形成酰胺键，具有良好的机械互锁，并且形成了致密表面，改善了复合材料的机械稳定性；使得其具有更低的腐蚀电流密度，大大提高了其疏水性及防腐性能。将该复合材料超声分散到乙醇中作为涂料，喷涂到金属表面，可以起到防护金属表面的作用，且具有防污性能，在海洋环境中具有广阔的应用前景。
809
0
本发明提供了一种聚苯硫醚/石墨烯量子点复合材料的制备方法，是将片层状结构的聚苯硫醚通过程序控温与石墨烯量子点进行二次聚合，得到的聚苯硫醚三维片成功负载石墨烯量子点，这种复合材料具有更大的耐热性，因此可以很容易的制备耐高温膜材料、防护衣、耐热塑料等，从而使聚苯硫醚复合材料的应用更加广泛。
本发明提供了一种片层结构的钴铝双氢氧化物-还原氧化石墨烯复合材料的制备方法，属于复合材料技术领域。该方法是先将Co(NO3)2和Al(NO3)2溶解到水中形成混合溶液；再将氧化石墨烯充分超声分散在水中形成亮黄色溶液，并加入到上述混合溶液中，搅拌20～30h；然后向体系中加入六次甲基四胺，于100～160℃回流12～24h；反应结束后经过滤、洗涤、干燥而得。本发明制备的复合材料兼具RGO的双电层电容和钴铝双氢氧化物的赝电容储能特点，故而显现出较高的电化学电容行为，优良的倍率性能和较好的循环稳定性能，且具有较高的能量密度和高的功率密度，并可作为超级电容器电极材料。
857
0

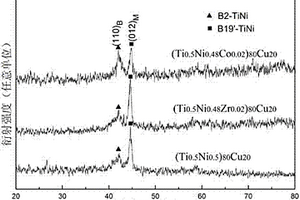

形状记忆晶相强韧化Ti基非晶复合材料及其制备方法，按原子百分比计，该复合材料成分为(Ti0.50Ni0.50-yMy)100-xCux，其中：M为Fe、Co、Nb、Al、Zr、Si元素的一种或者几种，x=5~33，y=0~0.25，该成分具有一定形状记忆效应和高非晶形成能力，由非晶基体中原位析出塑性相-过冷奥氏体相增韧，利用形状记忆合金中过冷奥氏体在形变诱导下发生热弹性马氏体相变使非晶产生加工硬化这一特性对基体增强，该复合材料表现出优异的综合力学性能，压缩屈服强度为1000~1800MPa，断裂强度为1400~2800MPa，塑性变形为10%~20%，并表现出强烈的加工硬化。

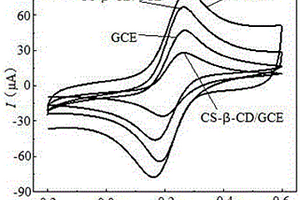

本发明公开了一种3D氮硫掺杂石墨烯/自组装多糖复合材料的制备及应用，硫脲加入GO水分散液中，搅拌，反应得凝胶，洗涤真空干燥，一定温度下还原得3D氮硫掺杂石墨烯；羧基化的β‑环糊精溶于PBS溶液，加EDC和NHS，搅拌，得活化的β‑CD‑COOH溶液；壳聚糖粉末溶于乙酸溶液，得CS溶液，CS溶液滴入活化的β‑CD‑COOH溶液中，搅拌，洗涤，冷冻干燥，得CS‑β‑CD；去离子水中超声得饱和均匀的溶液，加入3D氮硫掺杂石墨烯，超声搅拌，离心洗涤，得3D氮硫掺杂石墨烯/自组装多糖复合材料。本发明制备的复合材料具有更好的电子传输性能，可应用于超级电容器、电化学传感器、锂离子电池、纳米材料等领域。
1048
0
本发明公开了一种可磁性回收的四氧化三铁/多壁碳纳米管复合材料，该复合材料通过以下方法制备得到：将氧化的多壁碳纳米管分散于乙二胺溶液中，加入修饰的四氧化三铁纳米颗粒，在100~120℃加热回流36~48h，所得产物用磁铁收集并用乙醇和去离子水洗涤，然后在50~60℃真空干燥24~48h。本发明还公开了该材料对水包油型含油废水的分离应用。本发明所述复合材料同时实现对不同pH值水包油型含油废水高效分离和对破乳材料的回收利用。
751
0
本发明涉及一种无溶剂纳米类流体填充环氧树脂基自润滑复合材料，该复合材料是指将环氧树脂与无溶剂纳米类流体搅拌混合15min，均匀后加入固化剂继续搅拌混合10min，得到混合液；所述混合液倒入模具中，经低温固化制得。本发明复合材料可有效克服纳米颗粒的团聚问题，显著增强环氧树脂基材料的承载能力和润滑特性，在油润滑条件下作为发动机等运动机构的滑动摩擦部件可以代替金属‑金属摩擦副，具有潜在的应用前景。
本发明公开了一种基于3D打印石墨烯复合材料的制备方法及和净化污水的装置，石墨烯复合材料加入了增稠剂并通过直写式3D打印后，成品在吸附净化污水后，方便回收处理。设置上下两层罐体，上层搅拌与下层的过滤可同时进行，加快污水处理速度，下层罐体的滤网上装有圆锥形保护罩，可有效保护滤网上的石墨烯3D打印复合材料不会被上层罐体直接灌入的污水直接冲击。排水管连接一水泵，也可加速下层罐体的过滤速度。上下罐体间设有定时开关，可在上层污水搅拌一定时间后，自动打开使搅拌反应后的污水进入下层罐体，等一定时间污水全部进入下层罐体后闭合，在下层罐体污水过滤的同时，上层罐体引进新的污水搅拌反应。
本发明公开了一种磁性四氧化三铁/石墨烯复合材料的方法，是将氧化石墨超声分散于水中形成氧化石墨分散液，将四氧化三铁加入氧化石墨分散液中，超声使其混合均匀；再向混合体系中滴加氨水，使混合体系的pH=12~13，然后加入水合肼溶液，超声1~2min；将体系转移至反应釜中，于160~180℃反应10~12h，冷却至室温，洗涤，干燥，得到四氧化三铁/石墨烯复合材料。经测试，该复合材料在油漆中具有良好的分散性，因此可用于制备磁性油漆，进一步制备电磁屏蔽涂层。
本发明公开了一种锂离子电池用石墨烯卷空心二氧化锡复合材料的制备方法。该方法采用水热制备的空心二氧化锡和氧化石墨烯为原料，将其水溶液混合后通过冷淬、冷冻干燥、惰性气氛条件下还原得到石墨烯卷空心二氧化锡复合材料。石墨烯卷空心二氧化锡复合材料作为锂电负极材料具有高的可逆容量，优异的循环性能以及倍率特性。
864
0
本发明公开了一种Cu/AlMgB14复合材料，该材料由质量百分数为5~30?%的AlMgB14和质量百分数为70~95?%的铜组成。本发明所述的Cu/AlMgB14复合材料具有高强度、耐磨损以及摩擦系数可调控等特性，可用于制作轴承、轴衬、滑块、刹车片等摩擦运动部件。本发明还公开了该复合材料的制备方法，制备工艺简单，所需设备简单，生产周期短。
本发明公开了一种金属有机框架复合材料的制备方法，是将氯化锆、氯化铁、冰醋酸加入DMF中，超声溶解得到锆、铁混合溶液；将苯二甲酸和罗丹明B溶于DMF中得到苯二甲酸和罗丹明B的混合溶液；将锆、铁混合溶液与苯二甲酸和罗丹明B的混合溶液混合，搅拌均匀，于100~120℃下反应10~12 h，然后冷却，洗涤，真空干燥，得到金属有机框架复合材料RhB@UiO‑66(Zr/Fe)。H2O2对RhB@UiO‑66(Zr/Fe)具有荧光开启作用，在H2O2荧光开启的基础上Pi对其具有荧光猝灭作用，将荧光开启或荧光猝灭作为响应信号，而RhB荧光发射不受H2O2和Pi的影响，将其作为稳定的参考信号，从而实现对H2O2和Pi的荧光比率法检测，灵敏度高，选择性强，且可以较好的避免系统误差和人为误差，具有更好的重现性和稳定性。
820
0
本发明涉及一种石墨烯‑碳化硅纤维协同增强金属复合材料的制备方法，属于金属基复合材料领域。包括如下步骤：通过化学气相沉积在石墨烯表面原位生长碳化硅纳米纤维。所得复合粉体与金属粉末高速剪切混合后放置于液氮中快速冷冻，随后冷冻干燥得到石墨烯‑碳化硅/金属复合粉末。复合粉末经放电等离子烧结得到高致密度的石墨烯‑碳化硅/金属复合材料。本发明制备的复合材料金属基体与增强相结合紧密，组织致密，材料具有较高的强度的同时保持了良好的韧性。本发明工艺简单、成本低。原位生长碳化硅纳米纤维与金属复合时产生界面强化作用，进一步改善金属基体韧性。
本发明公开一种二氧化钛与四羧基苯基卟啉的复合材料。该复合材料的所述二氧化钛为纳米线状，所述四羧基苯基卟啉复合在所述二氧化钛的表面。是通过(1)将钛酸四丁酯加入到浓度为3-5mol/L的盐酸溶液中，再加入生长衬底，于150-180℃反应3-4小时，在生长衬底上长有二氧化钛纳米线；(2)步骤(1)所述二氧化钛纳米线浸入四羧基苯基卟啉溶液，浸泡12-24小时，得到所述复合材料。该复合材料可使二氧化钛的激发波段从紫外光区扩展至可见光区，可用于制做光电器件，特别是光谱响应在540-550nm的光电器件。

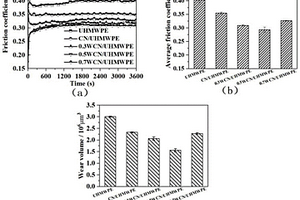

本发明提供了一种二硫化钨‑石墨相氮化碳改性超高分子量聚乙烯复合材料及其制备方法和应用，涉及聚合物复合材料技术领域。本发明提供的二硫化钨‑石墨相氮化碳改性超高分子量聚乙烯复合材料，包括超高分子量聚乙烯和二硫化钨‑石墨相氮化碳。本发明以超高分子量聚乙烯为基体，引入杂化填料二硫化钨‑石墨相氮化碳，使得超高分子量聚乙烯基复合材料在微动工况下具有稳定的摩擦系数和较低的磨损率，可有效延长工件的使用寿命。
845
0
本发明公开了一种聚二乙炔基热致可逆变色复合材料，是将10,12‑二十五碳二炔酸单体充分溶解于二甲亚砜‑水混合溶液中，再加入表面羟基化无机氧化物，然后将混合溶液于70~80℃下超声处理50~60 min，冷却至0~5℃，静置使其自组装孵育得到无色超分子溶液；然后将无色超分子溶液在紫外光照射下聚合，即得聚二乙炔/羟基化氧化物蓝色溶液。本发明通过制备表面多羟基的无机粒子与二乙炔酸分子端基的‑COOH之间的氢键作用，自组装后通过紫外光照聚合，得到普适性的聚二乙炔/羟基化无机物体系的热致可逆变色材料。由于不同的聚二乙炔/羟基化无机物复合材料具有不同的热致变色温度，因此可实现逆变色传感器的温度可控。
760
0
本发明公开了一种高温环境中具有高耐磨表面的自润滑氮化硅基复合材料，该复合材料通过以下方法制备得到：1）将α‑Si3N4和Ti2SnC放入球磨机进行球磨即得混合粉末；2）将混合粉末干燥过筛后装入石墨模具中进行预压；3）将步骤2）所得预压样进行高温高压烧结，随后随炉冷却，得到毛坯；4）将毛坯进行表面抛光、去毛刺处理即得自润滑氮化硅基复合材料。本发明所述自润滑复合材料利用金属锡的析出和氧化，可以实现高温环境中的自润滑与抗磨损，特别适合应用于高温条件下无润滑界面之间的器件材料。
996
0
一种铜基无银电触头复合材料,主要用于中低负载的电源开关,继电器,接触器,起动器等电器装置中。本发明以铜为基体主要添加了镀层碳纤维、钨、铋、镍、铬、氧化物或卤化物制成复合材料。本发明抗熔焊能力强,耐氧化性能,灭弧性能好,电接触性能与银基电触头材料相近,其寿命达到并超过银基电触头材料,在电力系统,自动控制,信息传递,家用电器等领域,具有广泛的推广应用前景。
1001
0
本发明公开了一种碳包覆金属氧化物纳米点负载石墨烯复合材料的制备方法，配制氧化石墨烯悬浮液，再配制羰基金属分散液，混匀，进行第一次溶剂热反应，得金属氧化物纳米点负载石墨烯；加热葡萄糖，进行第二次溶剂热反应，制得碳包覆金属氧化物纳米点负载石墨烯复合材料。该制备方法可以实现超小金属氧化物在石墨烯表面的均匀负载，颗粒粒径可以实现不同尺度的调控，从小于1纳米到几十纳米，并可以实现金属氧化物纳米点的碳包覆。制得的复合材料增强了复合材料在电化学器件中的稳定性能，在超级电容器、锌离子电池等储能领域以及电催化领域有着潜在的应用价值。
本发明提供了一种新型的催化剂载体——硒/碳复合材料，属于复合材料技术领域。该硒/碳复合材料对金属纳米颗粒具有良好的分散性，其中含有的硒原子对负载其上的金属纳米颗粒的催化具有促进作用，因而，作为催化剂载体应用于制备燃料电池电极催化剂。以本发明硒/碳复合材料为载体制备的燃料电池电极催化剂相对于传统碳粉为载体制备的催化剂，在燃料电池的反应中具有更好的催化活性和稳定性，大幅度提高活性纳米颗粒的活性及利用率，从而实现了降低贵金属的使用量和催化剂成本的目的，并延长了催化剂的使用寿命。
655
0
本发明提供了一种具有三维花状结构CdS/GO的制备方法，用于有机污染物的光催化降解，属于复合材料领域及光催化应用领域。本发明以氨基酸作为结构导向剂，使硫脲与乙酸镉经水热合成三维花状CdS，其光催化能力明显强于单一CdS；再在三维花状CdS中引入氧化石墨，通过高温回流得到具有结构规整的花状形貌的CdS/GO复合材料，具有更高的可见光吸收效率，因而进一步提高了三维花状CdS/GO复合材料的光催化活性，同时大大降低了光腐蚀对催化剂的影响，使三维花状CdS/GO的影响复合材料的光催化稳定性得到了很好的增强，因此在有机污染物物降解方面表现出优异的光催化降解特性，可用于染料废水中有机物的降解。
955
0
本发明属于食品检测技术领域，公开了一种功能化介孔碳纳米复合材料的制备方法及应用，制备介孔碳SBA‑15，称取制备好的介孔碳SBA‑15于圆底烧瓶中，加入乙醇，并超声溶解；加入介孔碳4倍量的十八烷胺，搅拌、离心、蒸馏水洗涤2次，真空干燥，得到所述功能化介孔碳纳米复合材料。本发明的功能化介孔碳纳米复合材料具有萃取效率高、富集比高、用量少的特点。本发明利用功能化介孔碳纳米复合材料的农药残留检测方法，是一种简便、灵敏、快速、低成本、有效的蔬菜中农药残留检测方法。本发明的多孔功能化介孔碳作为一种很有前途的净化材料，将在不同样品中对其他有机污染物有更广泛的应用。
本发明公开了一种宽温域减摩抗磨兼具高韧的赛隆基复合材料，该复合材料由70～90wt%的赛隆和10～30wt%的氮化钛组成。本发明还公开了该复合材料的制备方法。本发明制备的赛隆基复合材料兼具优异的力学性能（高韧性）和摩擦学性能（低摩擦磨损），在室温至800ºC的温度范围内呈现出优异的摩擦学性能，特别适用于在宽温域服役工况下(25～800ºC)仍要求保持低摩擦和高韧性的特殊工件。
915
0
基于粉末触变成形技术制备石墨烯增强镁基复合材料的方法，其目的是要解决：（1）复合铸造工艺制备石墨烯增强镁基复合材料中石墨烯分散性差的问题；（2）粉末冶金法制备石墨烯增强镁基复合材料致密度不高，难成形大尺寸、形状复杂制品的问题。首先采用超声与机械搅拌工艺将镁合金粉与石墨烯纳米片在乙醇中混合，过滤、干燥后，将混合粉末压制成坯料，再将坯料在镁合金的半固态温度下加热，得到半固态锭料；最后将半固态锭料触变成形，得到石墨烯增强镁基复合材料。
958
0
本发明公开了一种生物质碳/硫复合材料的制备方法，是将文冠果壳经脱水干燥后粉碎，添加造孔剂，在惰性气体气氛下高温碳化，得到多孔生物质碳材料；再将多孔生物质碳材料和升华硫以一定的比例研磨混合均匀后，通过热处理加热熔融使硫扩散进碳的孔隙内，再采用溶剂溶解方法除去表面残留的硫，制得生物质碳/硫复合材料。硫填充进多孔碳材料当中，增加了硫与碳材料的电接触能力，并提升复合材料的体积能量密度；碳材料的多孔结构可达到锚定可溶性多硫化物的效果，并能容纳硫在充/放电过程中的体积变化。将该复合材料作为锂硫电池正极材料或钠离子电池负极材料使用时，具有良好的电化学性能。
857
0
本发明公开了一种适用于油润滑工况的聚醚醚酮基复合材料，该复合材料的组成及各组分的质量份数为：聚醚醚酮（PEEK）80.0~99.9份、氮化碳（C3N4）纳米片0.1~20.0份。本发明还公开了该复合材料的制备方法。本发明所述复合材料具有很高的力学性能，在边界和混合润滑条件下表现出摩擦“跑合期”短、摩擦系数小和磨损率低等特点。
680
0
铜铁基粉末烧结金刚石复合材料及其制备方法,按重量百分比计,其组分为:Cu?42.00～46.00%,Fe?32.00～35.00%,Co?8.00～10.00%,Ni?8.50～10.50%,Cr?1.50～3.50%,Sn?1.50～3.50%,Zn?0.10～2.00%,其它杂质≤1%,金刚石按以上基体材料总重量的3.60～5.10%配料,金刚石粒度按切削或磨削不同用途分别选用-80～+140目数;其方法为:按上述的成分及粉末粒度进行配料,混合粉料与球磨机的球料比为5∶1,进行球磨混料20分钟,按产品重量要求称料,装入压模中压制成型,在氢气保护条件下的加压烧结炉中加压3～3.5MPa烧结成材,烧结温度范围为870～950℃,保温时间为1.5～2.0小时,烧结成形的铜铁基粉末烧结金刚石复合材料产品可作为石材加工刀具。
中冶有色为您提供最新的甘肃兰州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月26日 ~ 28日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月30日 ~ 09月01日
2024年11月01日 ~ 04日
