广西桂林有色金属废水处理技术理论与应用

蔗渣炭/镁铁水滑石复合吸附剂的制备方法 682

 0

本发明公开了一种蔗渣炭/镁铁水滑石复合吸附剂的制备方法。（1）将甘蔗渣烘干，破碎，炭化，获得蔗渣炭；（2）将氯化镁溶液和氯化亚铁溶液混合，滴加十六烷基三甲基溴化铵，混合均匀，加入步骤（1）所得蔗渣炭，超声波振荡，静置；（3）滴加入氢氧化钠和碳酸钠混合溶液调节pH到9.0~11；（4）200 rpm振荡，水浴陈化；（5）冷却，抽滤，用超纯水洗涤3~5次，当洗涤滤液的pH=7.0±0.1时，将固相沉淀物经超纯水反复洗涤至中性后，干燥，得蔗渣炭/镁铁水滑石复合物，即蔗渣炭/镁铁LDH；（6）焙烧，研磨，得蔗渣炭/镁铁水滑石复合吸附剂，即蔗渣炭/镁铁LDO。本发明工艺简单、成本低；所制得的产品可广泛应用于工矿企业深度处理含砷废水工序。

桑树杆生物炭/Fe-Mn复合吸附剂的制备方法及应用 1121

 0

本发明公开了一种桑树杆生物炭/Fe‑Mn复合吸附剂的制备方法及应用。将桑树杆炭化，磨碎；所得桑树杆生物炭中加入氢氧化钾溶液浸渍，过滤，烘干，活化，洗涤产物至中性，过滤，干燥，得桑树杆生物炭中间体；桑树杆生物炭中间体超声波振荡均匀后，加入KMnO₄溶液，搅拌；再加入NH₄HCO₃溶液，搅拌；滴加Fe(NO₃)₃溶液，用NaOH溶液调节pH值，水浴加热，搅拌。冷却、洗涤、过滤、干燥、磨碎，得桑树杆生物炭/Fe‑Mn复合吸附剂，其吸附Cr(VI)和磷最佳pH值分别是3.0和3.0~6.0。本发明工艺设备简单、易行，成本低；所得吸附剂具有良好的吸附效果，能应用于含铬和含磷等废水的深度处理。

p-n型硫化亚锡-锡酸锌半导体材料及其制备方法和应用 722

 0

本发明公开了一种p‑n型硫化亚锡‑锡酸锌半导体材料，通过水热制备硫化亚锡，再与L‑色氨酸、乙酸锌和五水四氯化锡进行水热反应，然后进行洗样、干燥制得。所得材料的微观形貌为锡酸锌呈多面体结构，粒径为100‑150 nm；硫化亚锡呈纳米微粒状，均匀负载于锡酸锌多面体的表面。其制备方法包括以下步骤：1：硫化亚锡（SnS）的制备；2：反应液的准备；3：p‑n型硫化亚锡‑锡酸锌半导体材料的制备。作为降解有机染料的催化剂用于废水处理，光催化降解亚甲基蓝（浓度为10 mg/L），在60 min内亚甲基蓝的降解率为70.6‑94.5%，其降解速率为0.0167‑0.0331 min‑1。

用氧化锰复合改性硅藻沸石制备吸附Cr3+的吸附剂的方法 1048

 0

本发明公开了一种用氧化锰复合改性硅藻沸石制备吸附Cr3+的吸附剂的方法。（1）取10g硅藻土精土、3g沸石加入到30?mL浓度为2-2.2mol/L的NaOH溶液中，在90-95℃温度下振荡90-100分钟，然后除去上层溶液；再加入100mL浓度为1-1.1mol/L的MnCl2溶液，用分析纯HCl调pH至1-2，静置90分钟，搅拌40-50分钟，然后静置24-48小时，除去上清液；（2）在步骤（1）所得溶液中加入20mL浓度为1-1.1mol/L的MnCl2溶液，搅拌，静置；（3）在步骤（2）所得溶液中加入20mL浓度为1-1.1mol/L的MnCl2溶液，搅拌，静置，去掉上清液，用纯水洗涤至中性，离心使固液分离，取固体在105℃下烘干，粉碎过200目筛子，制得吸附剂。本发明从电解锌漂洗废水中回收Cr3+，提高了回收率。

铬铁液相法一次性制造铬化合物多行业新产品工艺 891

 0

本发明涉及一种铬铁液相法一次性制造铬化合物多行业新产品工艺，以冶金产品为原料制造铬化合物、铁系颜料、硅新材料、光伏新材料、新能源的化工新材料技术领域。该发明工艺先进，节能环保，无废渣、无废气、无废水排放。无需高温高压，以铬铁为原料液相法一次性生产出铬化合物、颜料、新能源、新能源硅碳电池材料等产品，形成一系列新的高端产业链，彻底改变了原有铬铁用途单一，生产单纯的局面；改变了原有铬酸盐化合物焙烧生产产生高污染对环境危害大的落后的生产工艺，使铬化合物的生产走上节能环保，高效益的发展之路；极大的拓展了铬铁行业多元化发展和应用领域，大大增强了企业国际竞争力，促进国家产业优化升级和发展，具有重要意义。该工艺符合现代绿色经济发展的要求，具有很好的企业经济效益、化境效益和社会效益。

基于天然黄铁矿活化过硫酸盐降解染料活性黑5的方法 913

 0

本发明公开了一种基于天然黄铁矿(FeS2)活化过硫酸盐降解染料活性黑5的方法，属于高级氧化和环境有机污染物降解技术领域。其方法为：向活性黑5有机废水中加入过200目筛的过硫酸盐和黄铁矿，常温常压下，通过震荡或搅拌，用黄铁矿活化过硫酸盐产生SO4‑·自由基降解活性黑5。本体系pH适用范围广且对活性黑5的去除率最高可达97％。本发明所用的主要原材料黄铁矿为自然界广泛存在的天然矿石，价格低廉，同时降解过程中不需要提供光、超声等其他能量，操作简单，易于推广。因此，在处理受染料活性黑5污染的水体领域具有良好的应用前景。

新型厌氧氨氧化反应器脱氮装置 1079

 0

本实用新型涉及废水处理技术领域，公开了一种新型厌氧氨氧化反应器脱氮装置，包括依次连通的进水池、厌氧氨氧化反应器、MBR反应器和出水池，进水池的底部外壁通过一级进水管与厌氧氨氧化反应器相连通，一级进水管上设置有进水泵和流量计，厌氧氨氧化反应器的顶部外壁通过二级进水管与MBR反应器相连通，MBR反应器通过出水管与出水池相连通，出水管上设置有出水泵，厌氧氨氧化反应器和MBR反应器的顶端均设置有氮气排放管，氮气排放管的顶端安装有加速排气组件；本实用新型巧妙地将厌氧氨氧化和MBR进行技术联用，使二者的优点共同协同配合，有效地解决了含氮废水处理不达标的问题，同时具有简单、高效、经济等显著优点，具有广大的潜在市场。

除尘用的固液分离设备 721

 0

本实用新型公开了一种除尘用的固液分离设备，包括外箱体，外箱体顶部设置有进液管，外箱体底部设置有排出管；外箱体内设置有内箱体；内箱体为两端开口的柱形结构，内箱体侧面设置有第一滤网；内箱体顶部设置有固定杆，固定杆顶部与外箱体内顶部相连；内箱体底部设置有承接板，承接板上设置有排污孔，排污孔底部设置有第一排污管；内箱体底部设置接水箱，接水箱顶部设置有第二过滤网，接水箱侧面设置有穿过外箱体的排水管。本新型设置通过内箱体、接水箱的设置，利用了第一过滤网、第二过滤网的过滤作用，能对废水进行分离过滤，从而实现固液分离；设置的接水箱用于承接过滤的废水，使水更快地从排水管排出，提高分离效率。

改性香蕉茎杆生物质炭的制备方法 690

 0

本发明公开一种改性香蕉茎杆生物质炭的制备方法。将香蕉茎秆榨除内部水分后，在60℃~80℃下烘干，破碎，过60目筛。按香蕉杆粉与氯化镁溶液的固液比为1:10~15g/ml加入配制好的MgCl2溶液，振荡1小时，浸渍23小时，过滤。将滤渣在烘箱中烘干。然后将产物置于温度为400℃~450℃的马弗炉中贫氧碳化3.5小时，并炉冷至室温，获得的产物磨碎，过100目筛，即制得改性香蕉茎秆生物质碳。本发明工艺简单易行，生产成本低，对NH4‑N、PO43‑的最大吸附量分别可达到30.4mg/g、38.5mg/g，能广泛应用于禽畜废水、含磷和氨氮废水的深度处理。

羟基磷灰石/蔗渣活性炭的制备方法 900

 0

本发明公开了一种羟基磷灰石/蔗渣活性炭的制备方法。在250ml0.05mol/L~0.5mol/L的醋酸钙溶液中加入4.4mol/L醋酸铵缓冲溶液250ml，混合均匀，再加入10~60克甘蔗渣，电动搅拌后，用超声波振荡30~60分钟, 静置24~48小时；在快速搅拌下向醋酸钙、醋酸铵和甘蔗渣混合物中加入500ml0.015mol/L~0.15mol/L磷酸二氢铵溶液，调节pH值到7.5~8.0，室温下搅拌10分钟；水浴加热到100℃，反应48~60小时，得羟基磷灰石/蔗渣混合悬浮物溶液；自然冷却，过滤，洗涤后，在70℃下干燥16小时，羟基磷灰石/蔗渣混合物；在450℃~650℃下进行炭化，然后研磨，过100目筛。本发明工艺简单、成本低；所制得的产品可广泛应用于工矿企业深度处理含镉和铅废水工序。

生物质染料吸附剂的制备方法及其应用 1129

 0

本发明公开了一种生物质染料吸附剂的制备方法及其应用。首先以生物质糖类为碳源，在酸性条件下，采用水热法制备单分散碳微球，将碳微球加入有机溶剂和一定比例的环氧氯丙烷、氨基功能化合物反应，制得粉体用醇水溶液洗涤，干燥后即得到氨基修饰的碳材料。经氨基修饰的碳材料具有较大的比表面积与较多的活性位点，对阴离子染料具有优异的吸附性能，可应用于去除废水中的染料。本发明制备工艺简便，原料绿色环保，碳微球表面包覆的氨基功能层的厚度可控，对阴离子染料具有较强的吸附作用，且吸附容量较高，在含染料的废水处理中有良好的应用前景。

负载双金属的活性炭高性能吸附剂及其制备方法和应用 874

 0

本发明公开了一种负载双金属钴/锆活性炭高性能吸附剂的制备方法，及其在有机农药废水处理中的应用。以多孔和比表面积大的活性炭为载体，通过溶液浸渍法将钴离子和锆离子负载在活性炭上，然后通过高温煅烧将两种金属离子稳定地固定在活性炭孔隙内外表面，最后通过研磨方式将煅烧后的固体磨成粉末，以获得负载双金属活性炭高性能吸附剂Co/Zr@AC。制得的吸附剂具有高稳定性，能有效去除水中有机农药阿特拉津。该吸附剂经解吸再生后可重复使用，重复使用5次的负载双金属活性炭对阿特拉津的去除率仍高于93％。所制备的负载双金属活性炭是一种很有前途的环境功能材料，在有机废水处理领域具有较高的实用性和推广性。

利用蜡状芽孢杆菌与李氏禾交互作用净化水体中铬的方法 853

 0

本发明提供了一种利用蜡状芽孢杆菌与李氏禾交互作用净化水体中铬的方法，属于水污染处理技术领域，所述方法包括以下步骤：1)将李氏禾置于培养液中培养12～18d后，向培养液中加入终浓度为8～12mg/L的六价铬进行胁迫培养8～12d获得预培养后的李氏禾；2)将所述预培养后的李氏禾置于六价铬初始浓度为8～12mg/L的含铬废水中，并向其中接入对数生长期的蜡状芽孢杆菌，形成联合处理体系，处理含铬废水。所述方法通过控制关键生理和生态因子，充分发挥蜡状芽孢杆菌与李氏禾二者的协同作用，为提高Cr(Ⅵ)污染水体的植物‑微生物修复效率提供重要的理论参考和实践指导。

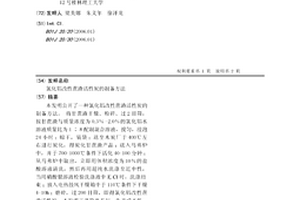

氯化铝改性蔗渣活性炭的制备方法 831

 0

本发明公开了一种氯化铝改性蔗渣活性炭的制备方法。将甘蔗渣干燥、粉碎、过2目筛,按甘蔗渣与质量浓度为0.3%-2.0%的氯化铝水溶液质量比为1∶8配制混合溶液,搅匀,浸泡24小时;晾干,装袋;送至木炭厂于400℃左右进行炭化,得炭化甘蔗渣产品;送入马弗炉中,并于700-1000℃条件下活化40-100分钟;从马弗炉中取出,立即用体积浓度为10%的盐酸溶液清洗,然后再用超纯水洗涤至近中性,当用硝酸银溶液检验洗涤液中无Cl-时,洗涤结束;放入电热鼓风干燥箱中于110℃条件下干燥4-10h;磨碎,过200目筛,即得氯化铝改性蔗渣活性炭。本发明工艺简单易行,生产成本低,并提高了产品各项性能指标;产品可广泛应用于糖蜜酒精废水、含磷和氨氮废水的深度处理。

海绵钛负载TiO2光催化剂及其制备方法 817

 0

本发明的海绵钛负载TiO2光催化剂及其制备方法,是以多孔性泡沫金属海绵钛为载体和钛源,原料经净化处理后,在反应温度为75～250℃,反应压力为2～10大气压条件下,氧化反应而成。该光催化剂具有较大比表面积、较强吸附能力,在紫外光和太阳光下都具有较高光催化性能,回收反复再利用其光催化活性没有下降的特点,特别适用于废水处理。该工序简单、操作安全、设备投资少、生产成本低和无二次污染等优点。

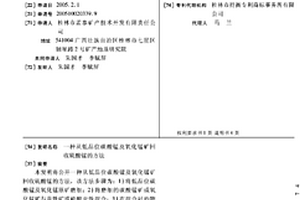

从低品位碳酸锰及氧化锰矿回收硫酸锰的方法 917

 0

本发明将公开一种从低品位碳酸锰及氧化锰矿 回收硫酸锰的方法，该方法步骤为：1)将低品位碳酸锰及氧化 锰原矿磨细；2)将磨细的碳酸锰矿或氧化锰矿与黄铁矿或硫酸 亚铁混合；3)在混合好的物料中加入浓硫酸；4)混合均匀的物 料放入进行焙烧；5)硫酸化得到的焙砂采用20～90℃水浸取， 得到pH＝6～7的硫酸锰浸出溶液；6)对浸出溶液进行除杂处 理，得净化溶液；7)将净化液蒸发浓缩，在80～100℃的温度 下结晶，得到 MnSO4·H2O。本发明所述的方法其生产过程简单，硫酸锰回收 率较高，且实现了反应试剂的最大利用，防止了生产过程中产 生的二氧化硫外逸造成的环境污染，并且整个生产过程除少量 浸出渣排放外，无废气及废水产生，是一个绿色环保的生产方 法。

固定化丝胶蛋白凝胶颗粒吸附材料及其制备方法 1043

 0

本发明公开了一种固定化丝胶蛋白凝胶颗粒吸附材料及其制备方法，是将按体积比1︰1-4的缫丝废水溶液与壳聚糖溶液混合均匀，水浴；将混合液逐滴滴入到1mol/L的氢氧化钠溶液中，得到凝胶小球，用蒸馏水洗至中性后；于4℃冰箱中用pH=5的柠檬酸缓冲液浸泡过夜；然后用体积分数为1～8%的戊二醛溶液交联2h，即得到固定化丝胶蛋白凝胶颗粒。该产品吸附容量大，吸附速率快，分离性能好，而且制备方法简单易行，节能环保，成本低。

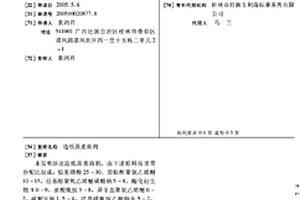

造纸蒸煮助剂 905

 0

本发明涉及造纸蒸煮助剂,由下述原料按重量份配比制成:烷基磺酸25～30,脂肪醇聚氧乙烯醚10～15,任基酚聚氧乙烯醚磺酸钠5～8,醌化衍生物A 0～9,油酸酰胺5～8,异辛基聚氧乙烯醚0～2,硫酸氢钠1.5～4,烷基磺酰胺乙酸钠0.5～2,亚甲基双萘磺酸钠1～2,焦磷酸钠0.25～0.5,去离子水35～45。本发明造纸蒸煮助剂与现有的蒸煮助剂相比,浆料的蒸煮时间缩短了20～30分钟,细浆得率提高了2%以上;滤水性也得到改善,打浆度下降2～60SR,纤维分散状态得到改善,湿重提高0.2克以上,单段漂白度平均提高2～6%,且降低了后期废水的处理难度,在相当大程度上解决了排放的污水指标难降低的问题,使排放的废水更容易达到环保要求。

可催化氧化再生的海泡石吸附剂制备方法 782

 0

本发明公开了一种可催化氧化再生的海泡石吸附剂制备方法,该方法是先将高温改性后40-60目的海泡石,在硝酸钴和硝酸铁溶液中混合均匀,然后调节溶液的PH值,浸置,用蒸馏水冲洗至溶液无色,干燥,最后在450～750℃煅烧1小时以上,即得该产品。本发明的可催化氧化再生吸附剂制备工艺简单,成本低,不易中毒失活,对有毒生物难降解有机物吸附能力强,处理废水种类广泛。该可催化氧化再生吸附剂在高温气流及空气下对有毒生物难降解有机物的降解率较没有海泡石负载的氧化钴和氧化铁的降解率有很大提高,降解率均可达到50%-90%,克服了常规吸附剂不能再生循环使用以及吸附剂自身不具备催化能力的局限性。

Ce-Ni双金属负载海泡石吸附-催化剂的制备方法 1124

 0

本发明公开了一种Ce-Ni双金属负载海泡石吸附-催化剂的制备方法。本发明先将海泡石预处理，再进行煅烧改性，煅烧时通入氧气流，然后置于硝酸铈和硝酸镍的混合溶液中浸渍，再用蒸馏水反复冲洗至洗涤液无色，然后置于烘箱中烘干，最后煅烧≥1h，煅烧时通入氧气流，冷却至常温后，即得该产品。本发明的吸附-催化剂是吸附剂与催化剂一体化，对有毒难生物降解有机物具有良好的吸附性能，且在高温气流下具备良好的催化氧化性能，吸附和催化性能均优于未负载海泡石。本发明制备工艺简单，便于操作，产品化学稳定性强，不易中毒失活，重复使用活性不下降，在难生物降解有机废水处理领域具有着广泛的应用前景。

常压碱分解钼的氧化矿的方法 738

 0

本发明公开了一种常压碱分解钼的氧化矿的方法。将钼酸钙与水、氢氧化钠、碳酸钠、含季铵盐的有机相加入带搅拌的常压反应器中。氢氧化钠与碳酸钠摩尔量之和与钼酸钙摩尔量比为0.1:1~8:1；氢氧化钠与碳酸钠摩尔比为0:1~1:0；季铵盐与钼酸钙摩尔比为0.1：1:~5:1；有机相组成为季铵盐+调节剂+稀释剂；反应液固比L/S=0.5:1~20:1；通过静置或离心分相得到负钼有机相和矿浆，负钼有机相采用氨和铵盐反萃，得到钼酸铵溶液，矿浆过滤后，滤渣抛去，溶液返回回用。本发明操作温度低，常压下即可进行，易于操作，浸出液能够回用，减少了废水的排放，钼的提取率高，滤渣中钼量在0.2~0.5%（以Mo计）。

巯基改性的木薯秸秆吸附剂及其制备方法和应用 690

 0

本发明公开了一种巯基改性的木薯秸秆吸附剂及其制备方法和应用，属于废水处理领技术领域。所述制备方法包括如下步骤：(1)木薯秸秆的预处理；(2)木薯秸秆的碱化；(3)巯基改性的木薯秸秆的制备。本发明还公开了由上述制备方法得到的吸附剂及其在含有重金属Cd2+废水处理中的应用。本发明先将木薯秸秆制成木薯秸秆粉，再将木薯秸秆粉碱化，然后与巯基乙酸发生反应，进行巯基改性，制备出的木薯秸秆吸附剂表面具有螯合功能的基团，提高了其吸附重金属Cd2+的能力。

双席夫碱铬(Ⅲ)离子选择性电极的制备方法及应用 874

 0

本发明公开了一种双席夫碱铬(III)离子选择性电极的制备方法及应用。利用 噻吩-2-甲醛和邻苯二胺合成了噻吩-2-甲醛缩邻苯二胺双席夫碱，将其作为中性 载体与碳粉混合，以液体石蜡为粘合剂，制备具有能斯特响应的铬(III)离子 选择性电极，应用于废水铬(III)含量的测定。在室温下，电极对Cr3+的能斯 特响应浓度范围为1.00×10-6～5.00×10-2mol/L，斜率为20.10mV/dec，检测下限 为1.58×10-7mol/L。本发明电极的制作成本较低，电极对于Cr3+的测定具有较宽 的pH使用范围、较宽的线性范围，检测下限比已报导的离子选择性电极更低， 可对地下废水中的Cr3+进行测定。

Fe-Mg/桑树杆生物炭复合材料的制备方法及应用 738

 0

本发明公开一种Fe‑Mg/桑树杆生物炭复合材料的制备方法及应用。将桑杆去皮、破碎、炭化、研磨过筛；将氯化铁和氯化镁溶液搅拌；加入KOH，调节pH，合成铁镁氢氧化物；再加入生物炭，搅拌；过滤、清洗、冷冻干燥、研磨、过筛，得Fe‑Mg/桑树杆生物炭复合材料；所得Fe‑Mg/桑树杆生物炭复合材料能应用于对含砷废水的吸附和固定土壤中的砷。本发明工艺设备简单、易行，由于利用桑树杆为主要原材料，生产成本低，为桑树杆利用提供了一种新方法、新途径；所制备的复合材料对水溶液中的砷具有良好的吸附效果，对土壤中的砷具有很好的固定效果，可广泛应用于含砷废水的深度处理和砷污染土壤砷的固定。

铬污染水体的生物修复方法 994

 0

本发明公开了一种铬污染水体的生物修复方法。建立一个表面流人工湿地装置,使铬富集植物李氏禾(LEERSIA HEXANDRA SWARTZ)直接生长在选择好的填料上,通过填料和植物的作用去除水体中的铬。并通过定期收割李氏禾地上部分有效地将填料中吸附的铬带走,使填料保持较高的处理效果。本发明对不同形态的铬均有很好的去除效果,具有成本低、操作简单、能耗低、容易维护、铬去除率高、不产生二次污染等优点,可用于电镀、冶炼、皮革加工等铬污染废水的修复和污染治理,修复后的水质能够达到国家相关水质标准的要求。

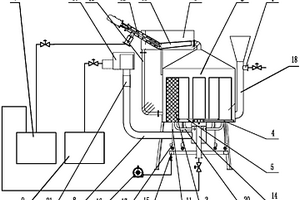

气浮式悬浮物处理系统 1135

 0

本发明公开了一种气浮式悬浮物处理系统，包括废水分离、物料收集和净水回收装置，废水分离装置包括接通有废水管的处理罐，处理罐内设有过滤器和气泡发生器，过滤器为多个竖直于处理罐底部的过滤筒，所述气泡发生器的微孔吹气管和翻渣吹气管设于处理罐底部且介于过滤筒之间；物料收集装置为设于处理罐顶部的排渣器，所述排渣器的输送机进料口接通处理罐顶部出料口，所述输送机的出料口通过管道连通残渣池，排渣器通过回水管连通处理罐；净水回收装置包括净水管和净水池，所述净水管的进水口于处理罐底部下方连通过滤筒，所述净水管出水口通过液位调节器连通净水池。本发明配置合理，全封闭操作，自动化程度高，环保节能。

百香果皮吸附剂及其制备方法与应用 918

 0

本发明涉及染料废水处理技术领域，尤其涉及一种百香果皮吸附剂及其制备方法与应用。本发明的制备方法包括以下步骤：将百香果皮依次进行洗涤、切块、干燥、粉碎和筛分，得到百香果皮吸附剂；所述百香果皮为红色百香果皮和/或黄色百香果皮；所述干燥的温度为65~100℃；所述筛分后百香果皮吸附剂的粒径为2~40μm。黄色或红色百香果皮表面含有羧基、羟基等活性官能团，构成了生物吸附剂表面上的活性吸附位点，有利于阳离子染料在生物质吸附剂表面的物理吸附和化学吸附反应进行，对甲基紫废水和亚甲基蓝废水具有良好的吸附效果、较高的吸附容量和较短的吸附平衡时间。

木薯秸杆/木薯渣制备季胺盐阳离子型吸附剂的方法及应用 967

 0

本发明公开了木薯秸杆/木薯渣制备季胺盐阳离子型吸附剂的方法，它是将粉碎后的木薯秸杆和木薯渣用碱预处理，以N,N—二甲基甲酰胺为反应介质，乙二胺为交联剂，木薯秸杆和木薯渣与环氧氯丙烷发生反应生成的纤维素酯，提高了反应活性，与乙二胺反应后，再引入季胺性基团，制备成阳离子型离子交换剂。在室温、振荡的条件下，调节废水pH≤12，加入该阳离子型吸附剂，使吸附剂与废水的固液比≥1g/L，振荡时间不少于30min，过滤，分离出阳离子型吸附剂即可。本发明原料来源广、成本低廉、工艺简洁、经济适用、可再生，吸附剂具有增重率高、稳定性好、吸附效果好等优点，可广泛应用于水体富营养化、阴离子染料、砷酸根、硫酸根、Cr(VI)等阴离子废水的处理。

磁响应重金属离子吸附剂及其应用 945

 0

本发明公开了一种磁性重金属离子吸附剂及其应用，将植物木薯秸秆粉碎后，经乙二酸四乙酸酐改性；再进行磁化处理，即得到吸附剂产品。应用时，在室温条件下，控制废水pH为5-7，加入本发明的重金属吸附剂，振荡吸附15-30min，用磁铁分离磁响应重金属吸附剂。该吸附剂处理含铜、铅、镉等重金属离子废水的效果良好，是廉价高效的新型吸附材料；其工艺简单、成本低廉，并且可通过外加磁场作用实现分离，容易再生、使用效果好，易于推广使用。

改性膨润土除铬剂及其制造方法 1123

 0

本发明涉及一种改性膨润土除铬剂及其制造方法,其制造方法步骤如下:1)将膨润土原矿粉碎,加水调成浆状;2)将可溶性盐溶于水中,搅拌均匀,得到质量浓度为5～60%的可溶性盐溶液;3)把可溶性盐溶液加入膨润土浆液中,并使两者充分混合,然后调节所得混合溶液的pH值至5～9,并将其陈置;4)将陈置后的混合溶液加热至60～100℃,使其进一步反应,加热反应时间为8～24小时;5)将加热后的混合溶液进行干燥,得到改性膨润土除铬剂;也可进一步成型为粒状改性膨润土除铬剂。采用本发明所述制造方法对膨润土进行改性后所得的改性膨润土除铬剂,用于含铬废水的处理,可大大提高其对六价铬的去除率,改性后其对含铬废水中铬的去除率升至98%以上。
