金属氧化物避雷器 928

 0

本实用新型涉及输变电保护设备技术领域,具体涉及一种金属氧化物避雷器。本实用新型要克服瓷外套避雷器的体积大、重量大、防爆性能不稳定和复合外套避雷器机械强度小,压力释放性能低的问题。为克服现有技术存在的问题,本实用新型的解决方案是:一种金属氧化物避雷器,包括数节避雷器单元,避雷器单元上包括绝缘套和法兰,其特征在于:所述绝缘套为两层,内层为非瓷质绝缘材料的绝缘筒,外层为硅橡胶复合材料的伞套,绝缘筒上设置有压力释放口,在压力释放口上装配有密封件;所述法兰与绝缘筒之间以胶装连接。

装配式泳池的池壁结构架单元及池壁结构架 896

 0

本实用新型公开了一种装配式泳池的池壁结构架单元，包括：两根前立柱，两根前立柱的后方分别设置有一根后立柱，两根前立柱和两根后立柱均位于同一个矩形的四个顶点上；两根前立柱之间通过多根水平的横梁连接形成前框，左侧的前立柱与左侧的后立柱之间通过水平的横梁连接形成左侧的侧框，右侧的前立柱与右侧的后立柱之间通过水平的横梁连接形成右侧的侧框。本实用新型还公开了一种装配式泳池的池壁结构架，使用多个池壁结构架单元拼接而成。本实用新型技术方案将泳池各配件采用标准化生产，配件到达安装地后只需用螺栓螺母和粘胶进行安装，既保证了安装精度，又能提高组装效率。各配件采用SMC复合材料或FRP玻璃纤维增强塑料，提高了泳池池壁寿命。

基于蜂窝板的设备安装结构 1158

 0

本实用新型属于航空外部设备安装技术领域，公开了一种基于蜂窝板的设备安装结构，包含夹板以及待安装设备；所述蜂窝板内部安装设备的位置处设置有胶柱；夹板通过所述蜂窝板内部的胶柱与设备固定连接。解决飞机编队灯在复合材料蜂窝板结构上难以有效固定安装的问题。

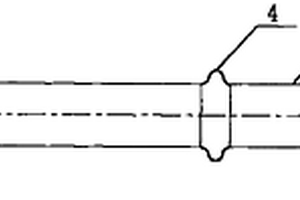

滚波结构及具有其的管路 1165

 0

本实用新型提供了一种滚波结构及具有其的管路，涉及飞机复合材料管路技术领域，解决了制作管路上的滚波结构时，模具结构复杂、成本高的技术问题；该滚波结构设置于管路上，滚波结构包括外滚波体和支撑圈，支撑圈套设于管路上，管路为直管；外滚波体贴附于支撑圈的外表面且两侧与直管紧贴，外滚波体与支撑圈的配合结构在直管的外周构成滚波结构；本实用新型通过支撑圈的支撑作用，增强了滚波结构的强度；降低了滚波结构的成型难度；且可直接由直管模具替代用于一体成型滚波的复杂模具，降低了模具成本；对于同一规格不同长度的管路，只需要做一个直管模具，无需制作多个模具，降低了模具和时间成本，利于批量生产。

用于重载卡车的碳陶制动盘装置 1038

 0

本实用新型属于重载卡车制动盘技术领域，公开了一种用于重载卡车的碳陶制动盘装置，所述碳陶制动盘装置为三明治结构，包括：上盘体、法兰盘体和下盘体；所述法兰盘体设置在所述上盘体和所述下盘体之间；所述上盘体和下盘体均为碳陶复合材料；具有成本低、易装配、耐高温、长寿命的优势。

上装料高温处理炉用炭/炭材料制品吊运装置 784

 0

本实用新型公开了一种上装料高温处理炉用炭/炭材料制品吊运装置,包括由炭/炭复合材料制成的圆形托盘,所述圆形托盘底部设置有多个对圆形托盘进行支撑的垫块,所述圆形托盘周围均布有四个矩形吊耳孔,每个矩形吊耳孔距离圆形托盘的外沿60mm～100mm,且每个矩形吊耳孔对应的圆形托盘的外沿有缺口。本实用新型简化了炭/炭材料制品在上装料高温处理炉中的装炉过程,减轻了工人的劳动强度。

智能蒙皮 723

 0

本实用新型属于飞机结构设计领域,涉及一种适用于飞机蒙皮、机翼等部位能使得天线小型化、隐形化的一种智能蒙皮。包括内蒙皮[1]、外蒙皮[2]、加强肋[3]及电子天线元件[4],所述加强肋[3]位于内蒙皮[1]上,所述电子天线元件[4]位于内蒙皮[1]及外蒙皮[2]之间,所述内蒙皮[1]及外蒙皮[2]为玻璃钢或纤维织物铺层。本智能蒙皮结构紧凑、蒙皮内外表面都无需凸起机构紧凑、结构简单可靠、传力合理、重量轻、电子天线内嵌于先进复合材料结构铺层之间、透波性好。

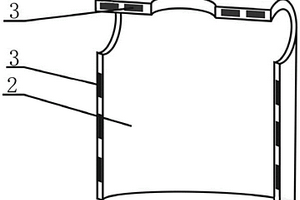

氢储能装置 879

 0

提供一种氢储能装置，包括瓶体和阀门；瓶体从内至外包括内胆层、加强层和防护层；内胆层为高强度铝合金内胆；加强层为连续碳纤维缠绕铺层；防护层为玻璃纤维强化树脂防护层；内胆层和加强层之间，以及加强层和防护层之间的连接界面均设有气凝胶涂层，并通过气凝胶涂层过渡连为一体。本实用新型设计了一种采用气凝胶涂层作为复合材料界面过渡的氢储能装置；突破了传统气瓶重量大和安全性低、耐压低的核心问题，提高了汽车动力系统安全性能；减轻现有氢燃料气瓶重量10～15％以上；提高氢燃料汽车的续航里程15％以上；并进一步实现了氢储能装置绝缘、轻质、高强、耐高温、耐腐蚀、抗疲劳综合特性的提升。

单体粪沟板及拼接式粪沟 770

 0

本实用新型公开了一种单体粪沟板及拼接式粪沟，单体粪沟板包括底板和两个侧板，所述的单体粪沟板横截面为中间高、两边低的W形结构，所述的底板包括脊状线和两只坡板和两只导尿槽，所述的脊状线位于底板中部的最高点处，所述的导尿槽位于底板与侧板联接位置处，所述的坡板联接于脊状线和导尿槽之间，所述的导尿槽位于底板最低点处；拼接式粪沟由若干只单体粪沟板拼接而成。本实用新型方便地实现了禽畜排泄物的固液分离，同时单体粪沟板的内表面为光滑表面，具有残留少、易清洁等优点。单体粪沟板采用SMC复合材料新工艺制成，具有易施工、尺寸稳定等特性，是传统水泥粪沟的替代品。

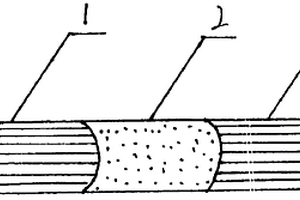

三元复合过滤嘴 855

 0

本实用新型涉及一种三元复合过滤嘴。现有的香烟过滤嘴大都采用一元结构,其滤材基本上采用醋纤和丙纤,这对烟雾中有害成分不能定向吸附清除,对烟雾中的焦油吸附性能也弱,因而,对人体健康危害比较大。本实用新型为三元复合过滤嘴,由初滤段,吸食段和功能段构成;功能段设置于初滤段和吸食段之间,初滤段和吸食段采用的材料为醋纤和丙纤,功能段由活性复合材料构成,因而,其吸附性能高,吸食质量改善性能也较好,降低了对人体健康危害程度。

带膨胀节的耐腐蚀保温金属管道 679

 0

一种带膨胀节的耐腐蚀保温金属管道,涉及一种用于化工过程用于输送腐蚀介质,且介质需要保温的输送过程。其特征在于该管道的结构包括:液体输送管-该液体输送管道为两端带有联接法兰的锆或钛接管;保温套管-该保温套管为同轴间隔在液体输送管道外的不锈钢管,该不锈钢的端头与液体输送管端头的联接法侧立面固定密闭联接;在保温套管一端设有保温介质通入管,相对的另端设有保温介质排出管。本实用新型的一种耐腐蚀保温金属管道,可以在腐蚀介质的长距离输送过程保证输送介质的加热保温要求,同时由于采用了复合材料作为有色金属材料与钢材焊接过渡方法,减少了管道制造中有色金属材料用量,有效控制了管道的制造成本。

刚性悬挂复合绝缘子 983

 0

一种刚性悬挂复合绝缘子,其绝缘子(1)整体结构为多棱伞群形,上端垂直固定有金属嵌件(2),下端垂直固定有金属嵌件(3),且金属嵌件(2)伸出绝缘子(1)的部分为螺杆,金属嵌件(3)沿轴向制有内螺孔(4)。本实用新型采用改性玻纤增强不饱和聚脂类复合材料,避免了瓷质绝缘子在直流电压下的离子迁移、电解腐蚀和爆裂,提高地铁线路的运营安全可靠性。且结构简单、安全可靠、耐污、耐候性强,便于现场安装调试和维修。

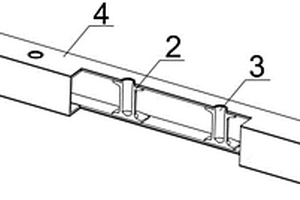

碳纤维方管预埋件加强结构 684

 0

本实用新型属于复合材料技术领域，具体公开了一种碳纤维方管预埋件加强结构，包括碳纤维方管和金属预埋件，所述碳纤维方管由两段带半孔的C型碳纤维半管对扣而成，所述金属预埋件为工形，中心开设有铰制孔，所述碳纤维方管的上下表面粘接有碳纤维布。本实用新型结构相对简单，制品方式相对简单，且制件效率高，解决预埋件分布距离远而又要保证整体强度刚度和尺寸精度的大尺寸碳纤维蜂窝夹层结构金属预埋件预埋粘接、定位和结构加强问题。

新型化学液相沉积炉 1015

 0

本实用新型提供了一种碳/碳复合材料的致密及生产制备中的新型化学液相沉积炉，包括工作室、冷凝器和炉盖，工作室和冷凝器是两个由若干冷凝管相贯通的腔室；其中工作室中包括前驱体槽、支架、预制体和感应线圈等；预制体在工作室中被局部感应加热，实现液相沉积；所述前驱体槽位于工作室内，且底部与工作室底部不接触；前驱体槽和工作室底部之间充有前驱体，前驱体槽内充有前驱体；本装置采取局部感应加热，使得预制体不受尺寸限制，较传统化学液相沉积炉工作状态而言，新型化学液相沉积炉致密效果可控制，降低了生产成本。新型化学液相沉积炉采用多管螺旋轴式冷凝器，大大提高了前驱体的回收率，在节省成本的同时降低了对环境的污染。

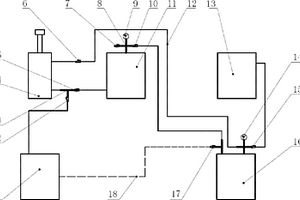

实验级RTM单组份注射装置 681

 0

本实用新型提出了实验级RTM单组份注射装置，包括储料罐、活塞泵、真空罐和真空泵；储料罐顶部第一四通转接头与储料罐真空表、第一阀门和第二阀门连接，真空罐顶部有第二四通转接头和第一三通转接头，第二四通转接头与真空罐真空表、第三阀门和第六阀门连接，第三阀门与活塞泵的活塞腔顶部连接，第六阀门与真空泵连接；第一三通转接头与第七阀门和第二阀门连接；活塞泵的活塞腔底部有第二三通转接头，第二三通转接头与第四阀门和第五阀门连接，第四阀门与储料罐底部树脂流孔连接，第五阀门与模具注口连接。本实用新型适用于实验室RTM工艺研究、制件试制、小批量复合材料制件的制造。本实用新型运行稳定，温度控制精确，可以实现不同温度下的恒温注射。

密封圈 706

 0

本实用新型属于机械领域，具体地说，是一种密封圈，可用于飞机、船舶、车辆、油库等液体及气体有关的箱(罐)需要密封的维护口盖的结构中。本密封圈采用为椭圆形或圆形或长圆型结构，所述密封圈剖面形状为横向U字形，所述密封圈工作端1厚于安装端2，工作端1底部设置有若干凸起3，密封圈为丁腈橡胶NBR-18与氯丁橡胶CR-120共混的复合材料。由于工作端1厚于安装端，使其能够更好地承受挤压力，另一方面，工作端1的底部设置有若干凸起3，进一步减少了压紧所需的力大、压力不均造成密封可靠性差的情况，大大提高密封可靠性。

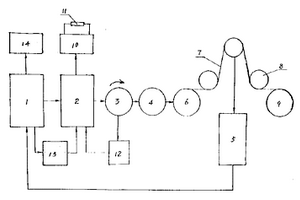

具有收卷、放卷自动转换功能的张力控制装置 989

 0

本实用新型公开了一种用于各种缠绕机在缠绕复合材料壳体时缠绕工艺的具有收卷、放卷自动转换功能的张力控制装置,它包括张力控制器、张力传感器、纱盘、纱带、导纱器、芯模和内部设置有卸载电路和再生电阻的扭矩式伺服电机驱动系统,本实用新型提高了制动泄放能力,实现了收卷状态与放卷状态之间的自动转换,同时对原缠绕机改装极方便,成本低,本实用新型还具有结构简单,反应速度快,调节准确方便,监视直观等优点。

碳纤维束逐级分丝装置 853

 0

本实用新型公开了一种碳纤维束逐级分丝装置，包括分丝架、分丝部和夹具，分丝架上安装有导轨，导轨两端均安装有夹具；夹具包括上夹板和下夹板；导轨上安装有分丝部，分丝部包括梳丝轮轴和梳丝轮，梳丝轮套在梳丝轮轴上，梳丝轮轴两端分别安装在前支撑座和后支撑座上，前支撑座和后支撑座与导轨滑动配合；梳丝轮上沿周向安装有N个梳丝栅板，N≥2，N个梳丝栅板的梳齿间距不同。分丝部在导轨上滑动时，分丝部上的梳丝栅板将连续纤维分丝，经过多次分丝后，将碳纤维之间相互分离，为制备出高纤维含量的连续纤维增强复合材料奠定基础。

热压罐成型工艺的组合式模具 698

 0

本实用新型公开了一种热压罐成型工艺的组合式模具，属于复合材料方舱成型工艺技术领域。该热压罐成型工艺的组合式模具包括：底座、模具底板、模具左侧板、模具右侧板、模具前侧板、模具后侧板和模具压板；模具底板连接在底座上，模具左侧板、模具右侧板、模具前侧板和模具后侧板分别相对应的连接在模具底板顶部的左、右、前、后；模具左侧板、模具右侧板、模具前侧板和模具后侧板的顶部均连接有模具压板。该热压罐成型工艺的组合式模具结构简单，结构强度、刚度性能优良、使用寿命长、密封性能好、脱模以及合模操作简单方便。

柔性光伏专用型钢混凝土支架 856

 0

本实用新型提供了一种柔性光伏专用型钢混凝土支架，包括立柱，所述立柱至少有两个以上固定在基础上，在每个所述立柱上分别连接有横梁，相邻的所述横梁上连接有多根柔性缆索，在所述柔性缆索上安装光伏组件；所述立柱、以及所述横梁是采用型钢填充复合材料成型构成。该设备能够在保证结构强度的同时减少钢用量，降低生产成本，实现大跨度，安装方便。

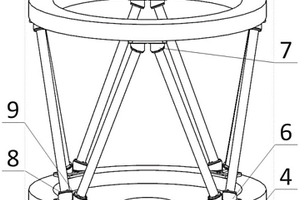

支撑桁架杆及空间桁架结构 907

 0

本实用新型涉及一种支撑桁架杆及空间桁架结构。解决现有空间桁架结构存在的胶接位置应力大，粘接工艺可靠性差的问题，支撑桁架杆包括桁架杆本体及设置在桁架杆本体两端的连接组件；桁架杆本体为碳纤维材料缠绕而成的中空杆；连接组件包括预埋件和金属底板；预埋件的材料为碳纤维增强SiC陶瓷复合材料，包括管状的预埋端及位于预埋端一端端部的连接法兰；预埋端埋入桁架杆本体的杆壁内，预埋端的外壁直径小于桁架杆本体的外径，预埋端的内壁直径大于桁架杆本体的内径；金属底板为与连接法兰相适配的环状金属板，与连接法兰粘接固定。采用低应力预埋方式，消减桁架杆与金属件粘接时可能产生的装配应力和热应力，简化桁架结构的装配工艺。

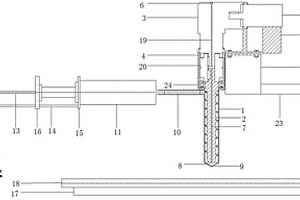

连续纤维增强硅橡胶的3D打印设备 867

 0

本实用新型公开了一种连续纤维增强硅橡胶的3D打印设备，包括料筒，料筒内套接有螺杆，料筒与螺杆之间形成通道，料筒上端通过连接件连接有减速器，螺杆一端通过联轴器与减速器输出轴连接，减速器连接有第一步进电机，减速器上开设有第一通孔，沿螺杆轴向开设有第二通孔；料筒底部与螺杆底部形成腔体，且腔体底端开设有出料口，第一通孔、第二通孔、腔体连通；料筒一侧设置有进料管，还包括有注射器，注射器出口管端与进料管连接，注射器另一端连接有驱动装置。无需在打印前制造高强度纤维增强硅橡胶复合材料，减少时间、人力成本。

运动相机稳定器球面附属模块 682

 0

本实用新型公开了一种运动相机稳定器球面附属模块，具体涉及相机零件技术领域，包括安装底块，所述安装底块的表面固定开设有横向凹槽，所述横向凹槽的顶部有固定安装位于安装底块顶端的顶部横向凹槽，所述顶部横向凹槽的顶部有固定安装位于安装底块顶端的扭动块，所述扭动块的顶端固定安装有限位套装块。该运动相机稳定器球面附属模块，通过把整个球面附属模块的制作材料换为碳纳米管复合材料，然后将整个球面附属模块固定安装到一部运动相机稳定器球面附属模块的一端，避免了需要对摔坏的运动相机花费大量的钱来对其进行维修，而修不好就需要重新购置一台新的运动相机的问题，极大的增加了其实用性。

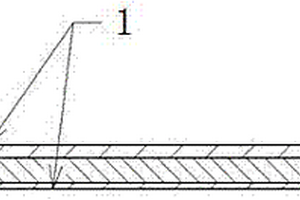

阻尼夹层结构 1181

 0

本实用新型涉及隔音材料领域，尤其涉及一种阻尼夹层结构。夹层机构包含依次分布的纤维复合蒙皮、阻尼芯材、纤维复合蒙皮；所述的纤维复合材料为玻璃纤维，碳纤维，芳纶纤维中的任意一种；所述的阻尼芯材为橡胶类阻尼窝芯，所述的橡胶类阻尼窝芯为多孔状结构。有益效果：可以增加产品空间使用率、简化设计及工艺流程的阻尼夹层结构。

人体保护壳体 757

 0

本实用新型公开了一种人体保护壳体，包括保护壳体前片和保护壳体后片；使用状态时，保护壳体前片和保护壳体后片之间通过定位齿扣锁定。本实用新型提供的人体保护壳体用于保护人体胸腹部，防止外部打击，冲击波，钝性伤害对人体造成的严重伤害。具体来说主要用于：抢险救灾、消防、工程施工、高危作业等工作人员的自身防护。进一步地，本实用新型人体保护壳体采用碳纤维复合材料制成，具有重量轻、强度高、寿命长、耐穿透、耐冲击、穿戴方便、整体防护性能好等特点。

具有抗磨防腐性能的夹层结构 1044

 0

本实用新型公开了一种具有抗磨防腐性能的夹层结构，属于飞机夹层结构抗磨防腐设计领域。包括：第一面板、第二面板及设置在第一面板和第二面板之间的蜂窝芯；所述蜂窝芯的上下底面分别通过粘剂浸渍的窗纱分别与所述第一面板和第二面板的内表面粘结；保护带包裹第一面板和第二面板的边缘位置，且将蜂窝芯一同包裹。本实用新型具有以下优点：能够对夹层结构的边缘起到保护作用，防止雨水、水汽及其他液体对夹层结构中蜂窝或泡沫的侵蚀，防止复合材料、金属材料相互接触产生的电位腐蚀，降低因振动引起的摩擦、磨损；安装方便、简单，更换容易。

纸布复合机 1101

 0

本实用新型属于加工包装粉料用复合纸的复合 机，以便得到一种用纸量最少、强度高、成本低的复 合纸。本复合机主要由扩幅装置、上胶装置、烘房、复 合压力装置、落卷装置组成。本复合机主要用于加工 由牛皮纸、胶及维棉纱布所组成的复合纸，从而为水 泥及其它粉料包装袋提供了一种新型复合材料，同 时也可加工其它规格及用途的复合纸。用本复合纸 制成的水泥包装袋，其强度达到了标准要求，完全可 代替传统的牛皮纸包装袋。

隧道内壁易清洁阻燃防霉涂料 700

 0

本实用新型公开了新型隧道内壁易清洁阻燃防霉复合涂层，包括与涂覆于隧道混凝土基层上的封闭底层，所述封闭底层的上方依次涂覆防水层和涂料层。本实用新型的有益效果是：大幅度降低涂膜的表面张力形成荷叶效果提高抗粘污性能和易清洁性；改性成膜物质并引入真空陶瓷微珠提高阻燃性能；抑菌杀菌复合材料提高高湿度下防霉性能；提高涂料光泽形成一个漫反射表面，其反射系数大于70％，改善和协助隧道内光照效果，起到节能作用。采用瓷砖建造成本比涂料要高出70％；在照明方面，采用涂料平均亮度为2.9cd/m2，高于设计要求高速公路隧道中间段照明亮度须达到2.5cd/m2的设计要求。

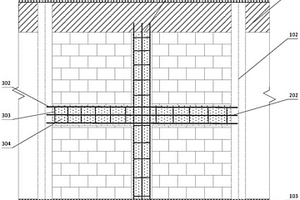

加固填充墙体结构 1025

 0

本公开是关于一种加固填充墙体结构。该结构包括：框架结构、墙体和加固结构；所述框架结构包括设置在顶部框架梁和设置在两侧的框架柱，所述框架梁与所述框架柱连接围成一容纳空间；墙体砌筑于所述容纳空间内；加固结构包括至少一个沿墙体高度方向设置的竖向加固结构和至少一个沿墙体长度方向设置的横向加固结构；所述竖向加固结构和/或所述横向加固结构包括垂直贯穿所述墙体设置的多组穿墙拉结件、设置在所述墙体至少一侧表面上且与所述穿墙拉结件连接的且在所述墙体表面形成围设区域的连接组件和覆盖在所述连接组件围设区域的复合材料层；所述连接组件的部分固定于所述框架梁或框架柱内部。

翼肋结构 831

 0

本实用新型提供了一种翼肋结构，属于飞机结构设计领域，涉及翼面结构设计技术，该翼肋结构通过复合材料铺层设计并整体成形,包括腹板(4)、连接缘条(1)、贯通缘条(2)和若干个支柱(3)，所述支柱(3)平行并列排布，所述腹板(4)位于所述相邻支柱(3)内，并在所述腹板(4)上开腹板孔(5)，所述贯通缘条(2)垂直于支柱(3)并贯穿支柱(3)及腹板(4)，所述贯通缘条(2)外侧设有用于连接壁板的连接缘条1。该翼肋结构设计工艺简单、生产效率高，同时使飞机翼肋结构的传力连续、直接。
