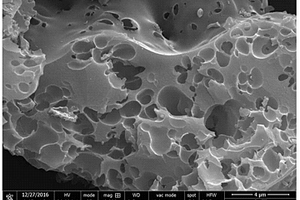

本发明提供一种氮掺杂多孔结构碳材料,由葡萄糖和含氮化合物反应后,活化制备而成,其比表面积范围在845~3277 m2 g‑1,平均孔径分布均一,在1.76‑1.97 nm,且微孔含量超过95%。其制备方法包括:(1)将葡萄糖与含氮化合物依次加入到水中搅拌溶解后,放入反应釜中反应、过滤、洗涤、烘干得到含氮前驱体;(2)将含氮前驱体和碱性无机物混合,浸泡,烘干,煅烧活化后,得到氮掺杂改性的多孔碳材料;(3)将氮掺杂改性的多孔碳材料浸泡、洗涤、过滤、烘干、研磨得到氮掺杂多孔结构碳材料。本发明材料作为超级电容器电极材料的应用,当电流密度为0.5 A g‑1时,比电容值范围在224~383 F g‑1。本发明在超级电容器、锂离子电池等领域具有广阔的应用前景。
本发明公开了一种消失模铸件铸造时表层渗铸耐磨颗粒层用的涂敷剂,它是由按重量份配比计的熟化淀粉30‑40,水溶性酚酫树脂粉8‑12,松子粉30‑40,水溶性纸质纤维粉1‑3,凹凸棒土粉4‑6,硫酸镁粉6‑10,锂基膨润土粉4‑6混合均匀制成。该涂敷剂能成功地在铸件表面或管道铸件内壁面渗铸一层厚度为20mm以内的耐磨颗粒层(类似于渗透性机械粘砂层的结构),使铸件既具有高强度,又具有高耐磨性能的复合性能。

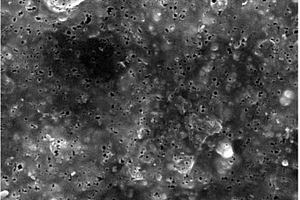

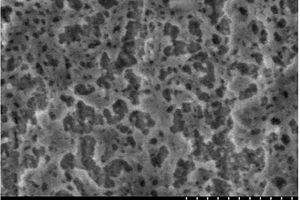

本发明公开了一种以纳米级铝粉和/或镁粉为成孔物质的多孔聚酰亚胺薄膜的制备方法。该方法是将成孔物质均匀分散于聚酰胺酸溶液中,得到前驱体溶液,所得前驱体溶液涂覆于基体表面,烘干后进行热亚胺化,所得聚酰亚胺-成孔物质复合薄膜置于刻蚀液中刻蚀除去成孔物质,洗涤,干燥后得到多孔聚酰亚胺薄膜;其中,所述的成孔物质为纳米级的铝粉和/或镁粉。与现有技术相比,本发明采用纳米级的金属铝粉和/或镁粉为成孔物质,使所得薄膜材料在获得纳米孔分布均匀且孔径均匀性状的同时,还具有良好的力学性能以及良好的耐锂离子电解液性能。

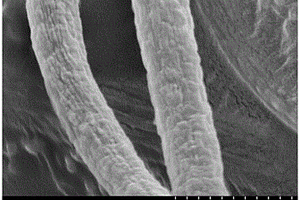

本发明公开了一种钒酸铜/聚丙烯腈基碳纳米纤维复合材料的制备方法。以静电纺丝法制备钒酸铜/聚丙烯腈/聚乙烯吡咯烷酮纳米复合材料,然后用去离子水除去水溶性聚乙烯吡咯烷酮,干燥后得到多孔钒酸铜/聚丙烯腈纳米复合材料;最后对多孔钒酸铜/聚丙烯腈纳米复合材料进行碳化,制备出钒酸铜/聚丙烯腈基碳纳米纤维复合材料。本发明方法通过静电纺丝、静置、碳化三个简单而熟悉的实验步骤完成,实验步骤之间相互影响小,减少了实验误差,使制备过程简单、可靠。且所制得的钒酸铜/聚丙烯腈基碳纳米纤维复合材料具有良好的结构规整性和电化学性能,具有高能量密度和高比容量特性,是一种理想的锂离子电池电极材料,尤其适合工业化生产。

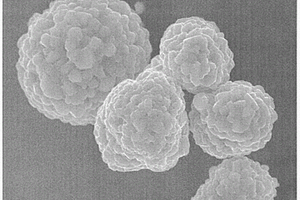

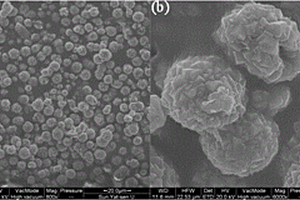

本发明公开了一种包覆改性LiNi0.6Co0.2Mn0.2O2三元正极材料及其制备方法和电池。该三元正极材料的制备方法包括:在制备镍钴锰氢氧化物前驱体时先引入镁元素,然后在共沉淀反应后期改用钼酸铵水溶液作为络合剂,利用钼酸铵在水中水解后以氨离子和钼酸根离子出现,将氨离子充当络合剂用于补偿共沉淀反应,而钼酸根离子在沉淀反应阶段中形成的镍钴锰氢氧化物前驱体表面上部分沉积,实现钼元素的原位引入,之后再经锂化处理以获得表面含钼元素的三元正极粉末。本发明通过添加镁元素及表面部原位掺杂钼元素,使所得改性三元正极粉末的充放电性能、循环性能等得到有效改善。

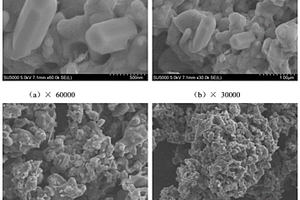

本发明公开了一种ReO3剪切结构MoNb6O18材料的制备方法及其应用。该制备方法是高温固相合成法,以钼/二氧化钼/三氧化钼提供钼源,铌/二氧化铌/五氧化二铌提供铌源,将所需的钼源和铌源以物质的量之比为Mo:Nb=3:4称量,充分研磨均匀混合后压片成型后以600~700℃预烧6~12 h,再取出研磨充分后压片成型,最后在马弗炉中以900~1000℃进行6~12 h的高温热处理,即制得ReO3剪切结构MoNb6O18材料。本发明具有工艺简单、原料易得、产物纯净的特点,该材料应用于锂离子电池负极材料,表现出较高的首圈充电容量、高比容量和优异的倍率性能。

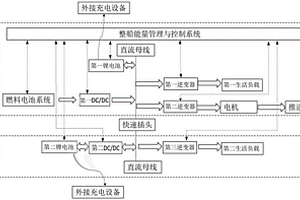

本发明公开一种船用燃料电池顶推船‑驳船混合动力系统及其控制方法,系统分为顶推船部分和驳船部分,顶推船上的直流母线通过快速插头与驳船上的直流母线连接。顶推船的燃料电池系统产生的电能经过第一DC/DC变换器后接入直流母线;顶推船上的直流母线分别与第一锂电池、第一逆变器和第二逆变器连接;第一逆变器与第一生活负载连接;第二逆变器与电机和推进器连接。驳船上的直流母线分别与第二DC/DC和第三逆变器连接,第三逆变器与第二生活负载连接。本发明系统实现了燃料电池系统与驳船中乘客、货物的分离,能够提升安全性,同时应用多种模式的相互切换,既能实现节能减排,又能提升在紧急情况下的应急能力。
本发明涉及一种生物质焦油裂解用催化剂及其制备方法,催化剂包括:生物质半焦、焦油、氧化铬绿、氧化铜、氢氧化铯、氢氧化锂、氢氧化钡、氢氧化铷、二氧化锰、氧化镍、氧化钠、氧化铝粘合剂。本发明解决了金属氧化物和辅助组分分离聚集、结焦积碳等催化剂失活问题,实现了生物半焦类催化剂的循环利用,使用生物质热解催化剂辅助微波热解气化生物质能够在较低温度下获得较高的气化效率和高品质的合成气产品,整个过程没有引入水蒸气等外源性气耗,显著降低了工艺能耗和生产成本。

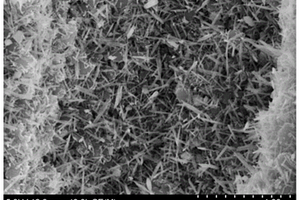

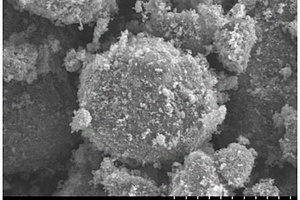

本发明公开了γ‑MnOOH/SFC纳米复合电极材料的制备及应用。(1)将剑麻纤维炭粉加入去离子水中,磁力搅拌,加氨基磺酸,磁搅,形成黑色溶液;(2)将高锰酸钾加入到黑色溶液中继续磁搅,形成紫黑色溶液;(2)将紫黑色溶液转入到内衬为聚四氟乙烯的高压反应釜中反应;将产物分别用去离子水和无水乙醇各洗涤3次,干燥,即得长度为220~500nm、直径为18~35nm的γ‑MnOOH/SFC纳米复合物。本发明反应条件温和,合成温度相对较低,时间较短,容易控制,生产成本低廉;制备的γ‑MnOOH/SFC纳米复合物是一种优良的锂离子电池及超级电容器的电极材料,还可用作催化剂材料和环境保护中的重金属吸附材料。
本发明提供了一种氧化硅复合材料及其制备方法与应用。所述氧化硅复合材料制备方法包括如下步骤:将硅粉和二氧化硅粉进行球磨混合处理,获得混合粉体;将所述混合粉体与次氯酸盐混合处理后,获得混合前驱体;将所述混合前驱体在含有氮源的气氛中进行梯度烧结处理,获得氧化硅复合材料。本发明氧化硅复合材料的制备方法制备的氧化硅复合材料具有良好的电子导电网络,从而提高了锂离子传导速率,改善了硅系负极材料的导电性,提高其结构稳定性和容量保持率。
本发明公开了一种含锂复合氧化物Li6Ba4Ti18.5O44作为可低温烧结的温度稳定型低介电常数微波介电陶瓷的应用及其制备方法。(1)将纯度为99.9%(重量百分比)以上的Li2CO3、BaCO3和TiO2的原始粉末按Li6Ba4Ti18.5O44的组成称量配料;(2)将步骤(1)原料湿式球磨混合12小时,球磨介质为无水乙醇,烘干后在900℃大气气氛中预烧6小时;(3)在步骤(2)制得的粉末中添加粘结剂并造粒后,再压制成型,最后在950~990℃大气气氛中烧结4小时;所述的粘结剂采用质量浓度为5%的聚乙烯醇溶液,聚乙烯醇的添加量占粉末总质量的3%。本发明制备的陶瓷烧结良好,介电常数达到27.0~27.8,其品质因数Qf值高达56000-81000GHz,谐振频率温度系数小,在工业上有着极大的应用价值。
本发明公开了一种用空气中的二氧化碳合成五元环内酯化合物的方法,是在氮气保护下向一支干燥的支口瓶中加入1mmol末端炔, 5-10倍量的无水四氢呋喃,-78oC下加入1.0当量的正丁基锂,1h后用加压泵向反应液中泵入经无水氯化钙干燥的空气,8-10h后停止泵入空气,在氮气保护下加入1.0当量的α-卤代羰基化合物和2.0当量的碳酸钾,在100oC下反应3~10h,TLC跟踪反应。待反应完全后,冷却到室温,过滤,减压除去溶剂,经快速硅胶柱层析纯化得产物。本发明提供了一条合成五元环内酯化合物的新方法,重要的是它能够吸收空气中的二氧化碳,降低温室效应,减少由于温室效应引起的全球气候变暖等一系列严重问题。实验所需原料易得,产量高,应用前景广泛。
本发明公开了一种蔗糖辅助铁矾渣盐酸浸出液制备高性能Fe3O4/ZnFe2O4/C复合负极材料的方法。(1)将铁矾渣用盐酸浸出后,液固分离得到浸出液;(2)取一定量的浸出液按比例加入蔗糖并超声溶解完全;(3)将步骤(2)中的溶液转移至坩埚中,盖上盖子,在空气气氛下烧结得到Fe3O4/ZnFe2O4/C复合负极材料。本发明法简单,所需原料获取容易、价格低廉,易于大规模生产,制备的Fe3O4/ZnFe2O4/C复合材料作为锂离子电池负极材料具有优异的倍率性能以及较好的循环稳定性。
本发明公开一种高透光伏玻璃及其制备方法,其中,所述的高透光伏玻璃是由如下重量份的原料配制而成:石英石22?36份、石灰石15?22份、长石10?16份、硼酸17?24份、碳酸钠5?11份、碳酸锂2?6份、三氧化二镧4?10份、三氧化二钇1?4份、氧化锌0.5?3份;所述的制备方法包括将石英石、石灰石等混合搅拌并施加磁场后倒入坩埚中升温得到玻璃液,降温成型时进行磁化,退火冷却,即得。本发明有效提高光伏玻璃的透光率,增加了光线的通过性,具有广阔的应用前景。
本发明提供了一种复合负电极及其制备方法与应用。所述复合负电极包括集流体和形成于所述集流体表面的活性层,所述活性层包括硅基活性层,所述硅基活性层具有相对的两个表面,其一表面与所述集流体结合,另一表面上沉积有至少一层功能负极活性层,且硅基活性层与所述功能负极活性层结合的界面构成过渡层。所述复合负电极具有高的能量密度,且结构稳定,对锂离子传导速率和容量保持率高,其制备方法条件易控,有效保证形成的活性层的化学性能稳定,赋予所述复合负电极大倍率性能良好,安全性能良好,效率高,适用于工业化大规模的生产。
本发明公开了一种生物质碳/聚氟磷酸铁钠复合材料的制备方法及其应用。先利用质量百分比浓度为5%的氢氧化钠溶液浸泡甘蔗渣,制得碳源,再通过球磨法将草酸亚铁、氟化钠、磷酸二氢氨、乙酸钠和碳源,在无水乙醇中球磨,制得流变相浆体,而后通过原位热解法将流变相浆体煅烧制得生物质碳/聚氟磷酸铁钠复合材料。本发明的生物质碳/聚氟磷酸铁钠复合材料用于锂离子电池正极材料。本发明的优点在于:在聚氟磷酸铁钠粒子表面包覆碳层,能够很好的解决先制成聚氟磷酸铁钠纯相,再添加高温碳化生成的生物碳而制成复合材料,该类复合材料不能大幅度提高聚氟磷酸铁钠的倍率性能和循环性能的不足。

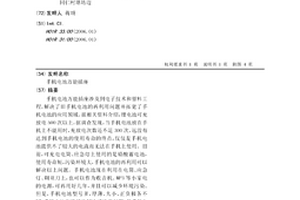

手机电池万能插座涉及到电子技术和塑料工程,解决了旧手机电池的再利用问题并拓宽了手机电池的应用领域。据相关资料介绍,锂电池可充放电500次以上,据调查发现,当手机电池放在手机上不能用时,充放电次数还不足300次,远没有达到手机电池的使用寿命的终点,仅仅是手机电池提供不了较大的电流而无法在手机上使用。目前,可充电电筒、应急灯上使用的是铅酸蓄电池,使用寿命短,污染环境大,手机电池的再利用可以解决以上问题。手机电池现在利用在电筒、应急灯、剃须刀上,也可以作为收音机、MP3等小家电的电源,可再用好几年,并且可以减少环境污染。但是,手机电池型号多,厚薄、大小、正负极各不同,手机电池万能插座解决了这些问题,使手机上已无法使用的电池插在手机电池万能插座上成为小电器的优质电源。
本实用新型为放射性碳测年样品制备系统的集成控制装置,本装置在样品燃烧炉、催化剂炉、碳化锂合成炉和苯合成炉上安装包括温度传感器、温控仪及固态继电器的温度控制单元。根据温度传感器的电信号,温控仪自动调节计算,控制继电器的通、断,准确控制炉温。本装置的玻璃油扩散泵的水流控制单元的输入端置于供水水流中,输出端与油扩散泵电源接触器相接。供水中断即断开油扩散泵电源。本装置的真空控制单元包括电阻硅管和电离硅管真空计,真空计连接油扩散泵的电源继电器,按真空度启/停油扩散泵。本装置的电气控制中心连接各控制单元,经各手动按钮连接控制。本装置电路控制集成、简单、实用、控制精度高,保证了测样制备质量和设备安全。
本发明公开一种防水防辐射的高强石膏板及其制备方法。所述防水防辐射的高强石膏板石膏板由30~50份α‑半水副产石膏,10~30份粉煤灰,10~40份矿粉,5~15份锂渣,10~25份铅锌尾矿,30~70份富铁陶砂,2~10份海泡石纤维,0.5~5份聚醚改性硅,0.05~0.2份多聚磷酸钠,0.2~2.0份聚羧酸系减水剂,20~40份水,经过干混、拌和和半干压成型工艺制备而成。经检测:防水防辐射的高强石膏板的烘干抗压强度≥35MPa,耐水软化系数≥0.65,干燥收缩值≤0.3mm/m,辐射屏蔽效率≥75%。本发明的固废利用率高和制备工艺简单,所制制品具有高强度、高耐水、高防辐射和低收缩的优异性能。

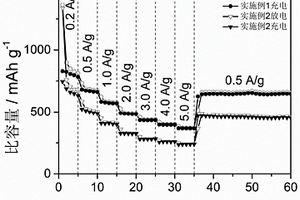

本发明公开了一种剑麻纤维基三维碳纳米片/二硫化钼/聚苯胺多级结构材料的制备及应用。剑麻纤维基三维碳纳米片/二硫化钼/聚苯胺多级结构材料结构特征为剑麻纤维基三维碳纳米片作为骨架,花状二硫化钼生长在骨架上,导电聚苯胺均匀包覆在剑麻纤维基三维碳纳米片和二硫化钼表面。制备方法为:(1)制备剑麻纤维基三维碳纳米片;(2)配置溶液;(3)水热反应;(4)热处理;(5)包覆导电聚苯胺。本发明原料来源广泛,价格低廉,工艺条件易控制,可操作性强,重复性好;所制备的剑麻纤维基三维碳纳米片/二硫化钼/聚苯胺多级结构材料结构稳定、导电性好。用作锂离子电池负极材料时,表现出较高的可逆容量、优越的倍率性能与循环稳定性。
本发明公开了一种包覆改性LiNi0.7Co0.1Mn0.2O2三元正极材料及其制备方法和电池。该三元正极材料的制备方法包括:在制备镍钴锰氢氧化物前驱体时先引入镁元素,然后在共沉淀反应后期改用钼酸铵水溶液作为络合剂,利用钼酸铵在水中水解后以氨离子和钼酸根离子出现,将氨离子充当络合剂用于补偿共沉淀反应,而钼酸根离子在沉淀反应阶段中形成的镍钴锰氢氧化物前驱体表面上部分沉积,实现钼元素的原位引入,之后再经锂化处理以获得表面含钼元素的三元正极粉末。本发明通过添加镁元素及表面部原位掺杂钼元素,使所得改性三元正极粉末的充放电性能、循环性能等得到有效改善。
本发明公开了一种生物质碳/聚氟磷酸锰钠复合材料的制备方法及其应用。先利用质量百分比浓度为5%的氢氧化钠溶液浸泡甘蔗渣,制得碳源,再通过球磨法将水合醋酸锰、氟化钠、磷酸二氢氨、乙酸钠和碳源,在无水乙醇中球磨,制得流变相浆体,而后通过原位热解法将流变相浆体煅烧制得生物质碳/聚氟磷酸锰钠复合材料。本发明的生物质碳/聚氟磷酸锰钠复合材料用于锂离子电池正极材料。本发明的优点在于:在聚氟磷酸锰钠粒子表面包覆碳层,能够很好的解决先制成聚氟磷酸锰钠纯相,再添加高温碳化生成的生物碳而制成复合材料,该类复合材料不能大幅度提高聚氟磷酸锰钠的倍率性能和循环性能的不足。

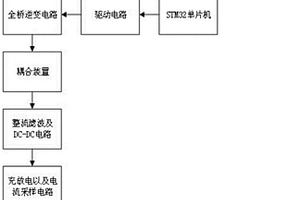

本发明公开了一种新的无人机自动充电方法及装置,利用单片机产生PWM信号,经过反相器后生成4路PWM波,再经过驱动电路分别驱动全桥逆变电路中的4个MOS管,将直流电转换成高频率的交流电。采用双边LCC谐振补偿网络,在提高传输效率的同时可一定程度上增强系统的抗偏移型。耦合线圈采用的是三线圈结构,发射线圈与接收线圈之间间隔5cm,线圈在特定范围内发生偏移时耦合装置的输出不会受到耦合变化的影响或者说影响较小。电池管理系统可实时显示各节锂电池电量,采用恒压充电方式,并在充满电之后自动休眠。
本发明公开一种活性炭‑硫正极材料,由二乙烯三胺五乙酸、氢氧化钾、无水乙醇和硫为原料,通过研磨,煅烧和熔融法活化获得。其制备方法包括以下步骤:1)二乙烯三胺五乙酸与氢氧化钾混合研磨均匀;2)煅烧法制备活性炭粉末;3)活性炭‑硫正极材料的熔融活化。作为锂硫电池正极的应用,当电流密度为835 mA/cm2(0.5C)时大电流充放电,首次放电为774.6 mAh/g,经110次循环后比容量衰减至500~550 mAh/g,平均每次衰减率为0.28%。本发明具有以下优点:1.制备方法简单,硫含量大幅提高;2.成功抑制部分多硫化物的溶解;3.成分分布均匀,有效抑制穿梭效应引起的负极腐蚀和电池内阻增加;实现了提供放电比容量,降低电池容量衰减的速度,改善了循环性能。
本发明涉及一种钛合金冲压件及其制备方法,钛合金冲压件由以下重量份的原料制成:20份‑30份氢氧化铜、20‑35份三氧化二锰、12份‑16份二氧化硅、3‑8份碳酸钙、13‑16份五氧化二钒、1‑2份硬脂酸锌、2‑6份二氧化钛、8‑15份三氧化铬、2‑10份二氧化锡、3‑10份氢氧化镍、4‑9份马口铁、2‑9份氧化钴、1‑6份三氧化钼、2‑9份氧化锂、1‑2份氧化铂。本发明的钛合金冲压件有效改善了钛合金材料的抗拉强度和屈服强度的力学性能,提高了材料的加工性能和耐磨性。
本发明公开了一种含锂复合氧化物Li2ZnTi5O12作为可低温烧结的温度稳定型低介电常数微波介电陶瓷的应用及其制备方法。(1)将纯度为99.9%(重量百分比)以上的Li2CO3、ZnO和TiO2的原始粉末按Li2ZnTi5O12的组成称量配料;(2)将步骤(1)原料湿式球磨混合12小时,球磨介质为无水乙醇,烘干后在1000℃大气气氛中预烧6小时;(3)在步骤(2)制得的粉末中添加粘结剂并造粒后,再压制成型,最后在1050~1090℃大气气氛中烧结4小时;所述的粘结剂采用质量浓度为5%的聚乙烯醇溶液,聚乙烯醇的添加量占粉末总质量的3%。本发明制备的陶瓷烧结良好,介电常数达到26.1~26.8,其品质因数Qf值高达75000-91000GHz,谐振频率温度系数小,在工业上有着极大的应用价值。
本发明公开了一种以纳米级锌粉或锰粉为成孔物质的多孔聚酰亚胺薄膜的制备方法。该方法是将成孔物质均匀分散于聚酰胺酸溶液中,得到前驱体溶液,所得前驱体溶液涂覆于基体表面,烘干后进行热亚胺化,所得聚酰亚胺-成孔物质复合薄膜置于刻蚀液中刻蚀除去成孔物质,洗涤,干燥后得到多孔聚酰亚胺薄膜;其中,所述的成孔物质为纳米级的锌粉或锰粉。与现有技术相比,本发明采用纳米级的金属锌粉或锰粉为成孔物质,使所得薄膜材料在获得纳米孔分布均匀且孔径均匀性状的同时,还具有良好的力学性能以及良好的耐锂离子电解液性能。

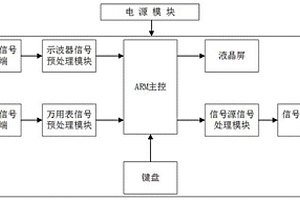

本发明公开了一种手持式多功能综合测量仪,包括电源模块、示波器信号输入端、示波器信号预处理模块、万用表信号输入端、万用表信号预处理模块、显示模块、ARM主控模块、信号源信号处理模块、信号源输出端、输入模块、ARM主控模块;ARM主控模块分别与示波器信号预处理模块、万用表信号预处理模块、信号源信号处理模块、显示模块、输入模块连接;示波器信号预处理模块还与示波器信号输入端连接,万用表信号预处理模块还与万用表信号输入端连接,信号源信号处理模块还与信号源输出端连接;该测量仪可提供示波器、万用表和信号源三者的功能,同时内置锂电池,具有功能强大、方便携带等优点。

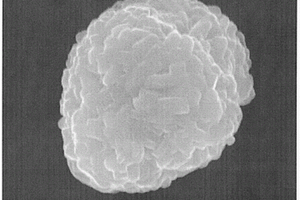

本发明公开了一种具有暴露面的四面体颗粒组成的空心超结构CoCO3微米球的制备方法。将分析纯硝酸钴溶于分析纯硝酸锌的水溶液中;待分析纯硝酸钴完全溶解后滴加分析纯氨水,搅拌均匀,移入反应釜中;最后经水热反应、离心、洗涤、干燥,制得一种具有暴露面的四面体颗粒组成的空心超结构CoCO3微米球,微米球直径为4-7微米,具有暴露面的四面体颗粒为0.5-1微米。本发明一方面采用含锌外来离子化合物硝酸锌作为形貌调控剂,氨水产生的气泡作为模板,比较容易控制;另外利用该方法操作简便、成本低,并为锂离子电池,光催化,太阳电池等领域提供了新的材料。
本发明公开了一种利用废弃香蕉皮原位合成高品质磷酸铁前驱体的制备方法。(1)香蕉皮预处理:将适量废弃香蕉皮加入到KOH溶液中,过滤,洗涤,干燥。(2)磷酸铁制备:制备出一定浓度的铁源溶液和磷源溶液,在铁源溶液中加入络合剂和预处理过的香蕉皮,再滴加磷源溶液,调节pH值后,进行微波水热反应,高温煅烧,得到原位碳包覆的高导电性磷酸铁。本发明充分利用了本地优势资源,有效提高废弃资源的高附加值,具有重要的环保意义。同时,合成了形貌均匀、尺寸可控、良好电导率的磷酸铁前驱体,为制备优异电化学性能的磷酸铁锂奠定了坚实的基础。
中冶有色为您提供最新的广西桂林有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
