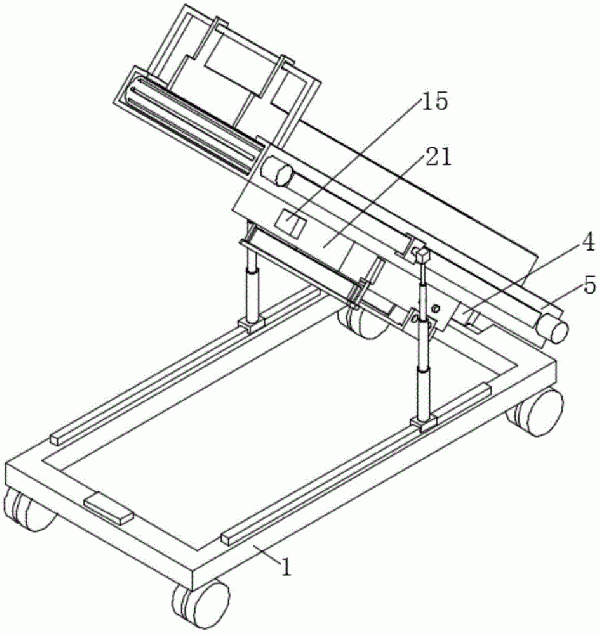

移动式带式输送机 999

 0

本实用新型公开了一种移动式带式输送机，包括底架和防护机构，所述底架的顶部设置有顶架，所述顶架上设置有用于输送物料的输送带；本实用新型的有益效果是：通过设计的防护机构，利用防护板、防护框、夹板、调节杆、伸缩板的搭配，增加对调速器以及急停按钮的防护，解决了传统中的调速器以及急停按钮防护不便的问题；防护板的开口处安装有第一挡块，伸缩板的嵌入端外侧面设置有第二挡块，有助于限制伸缩板的活动，避免伸缩板从防护板内脱离；通过设计的存放机构，当连接线不使用时，可将连接线缠绕在“T”型缠线座上，并使得连接线插头置于存放盒内，通过挡板对连接线插头进行限位，使得连接线插头不使用时，存放更便利。

传输稳定带式输送机 328

 0

本实用新型公开了一种传输稳定带式输送机，包括底架、框板和张紧机构，框板固定在底架顶部，两个所述框板之间安装有输送带，底架内部安装有张紧机构，张紧机构包括底板、安装板、滚动组件和调节组件，所述底板通过螺钉固定在底架内表面，安装板水平位于底板上方，且二者通过调节组件活动连接，两个滚动组件安装在安装板上表面，且滚动组件与输送带表面滚动接触，底板和安装板之间设置有伸缩柱；本实用新型通过设置有张紧机构，既不影响输送带的移动和物料的输送，又可对输送带张紧程度进行调节，避免输送带与托辊出现打滑现象，同时张紧机构露在外侧便于直观掌握输送带张紧程度，且整个操作过程简单操作便捷，张紧范围广。

带式输送机清扫器装置 550

 0

本实用新型公开了一种带式输送机清扫器装置，包括机架，所述机架上设置有输送带；输送带的两侧设置有侧板，侧板焊接在机架上；所述输送带的两侧等间隔设置有和侧板角度相等的侧板刷；所述机架的前部下侧设置有清扫装置，清扫装置包括清扫滚刷、清扫电机和固定架，所述固定架通过螺栓螺母固定在机架上；本带式输送机清扫器装置，通过设置的机架、输送带、侧板、侧板刷、清扫装置、拨动头、清扫滚刷、清扫电机、固定架、密封盖、平压器、平压架、平压电机和平压辊的结构，实现了对传送物的平压和对输送带的清理功能，不仅减少了扬尘和对工作环境的污染，而且减少了对设备的腐蚀损坏。

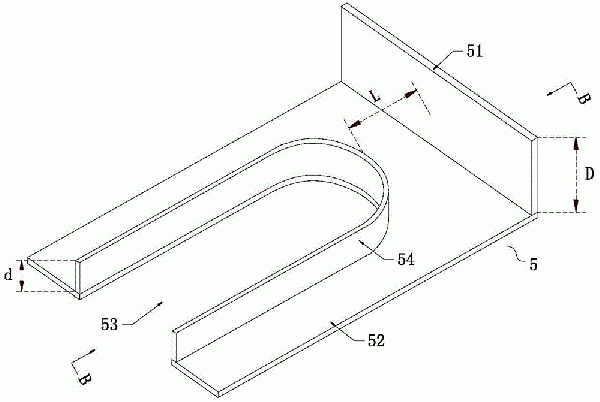

用于皮带输送机的缓冲导料装置 554

 0

本实用新型公开了一种用于皮带输送机的缓冲导料装置，属于皮带输送机技术领域，具体包括：导料槽和用于支撑所述导料槽的支架，所述导料槽的侧板内侧固设有缓冲料板，所述缓冲料板包括竖直挡板和水平挡板，所述竖直挡板与所述水平挡板固定连接，所述水平挡板远离所述竖直挡板的一侧设有U型槽，所述U型槽的开口方向朝向所述皮带输送机的运行方向，所述水平挡板位于所述U型槽的位置设有挡料板，所述竖直挡板的高度高于所述挡料板的高度。通过水平挡板与竖直挡板、挡料板和导料槽的侧板围合形成的结构储存物料，形成倾斜的物料垫层，后落下的物料与物料垫层之间进行摩擦，减少了对缓冲料板本身的磨损，延长了缓冲料板的使用寿命。

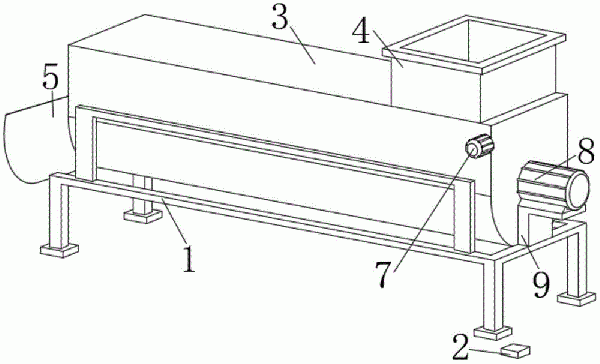

耐磨损高效螺旋输送机 660

 0

本实用新型公开了一种耐磨损高效螺旋输送机，包括支撑架和调节限位机构；支撑架：其上端内部固定连接有输送筒，输送筒的上表面后侧设有入料斗，输送筒的前侧面开设有出料口，输送筒的前侧面固定连接有与出料口相对应的出料管，输送筒的后侧内壁中部通过轴承转动连接有转轴，转轴的外弧面固定套设有螺旋叶片；调节限位机构：其设置于输送筒的内部，所述支撑架的外部放置有控制开关组，该耐磨损高效螺旋输送机，可以根据运输的物料来调节螺旋叶片与内衬之间的间距，防止因过度摩擦而造成的螺旋叶片的损坏，延长螺旋叶片的使用寿命，可以使螺旋叶片处于运输物料的最佳状态，增加运输的效率。

提升机链板输送机构 849

 0

本实用新型公开了一种提升机链板输送机构，涉及提升机技术领域，包括底座和输送架；底座：顶面设有控制器，所述输送架底面的右端固定有连接头，所述连接头与底座顶面右侧的凹槽转动连接，所述输送架内部的两侧均转动连接有传送辊，所述输送架的前侧面固定有电机，所述电机的输出轴与传送辊的前侧端连接，所述传送辊的外侧安装有链板，所述输送架的底面设有清理单元，所述底座的顶面设有调节单元；其中：还包括移动轮，所述移动轮固定在底座的底面，所述电机的输入端电连接控制器的输出端，所述控制器的输入端电连接外部电源的输出端，该提升机链板输送机构，方便调节，便于清理，输送效果好。

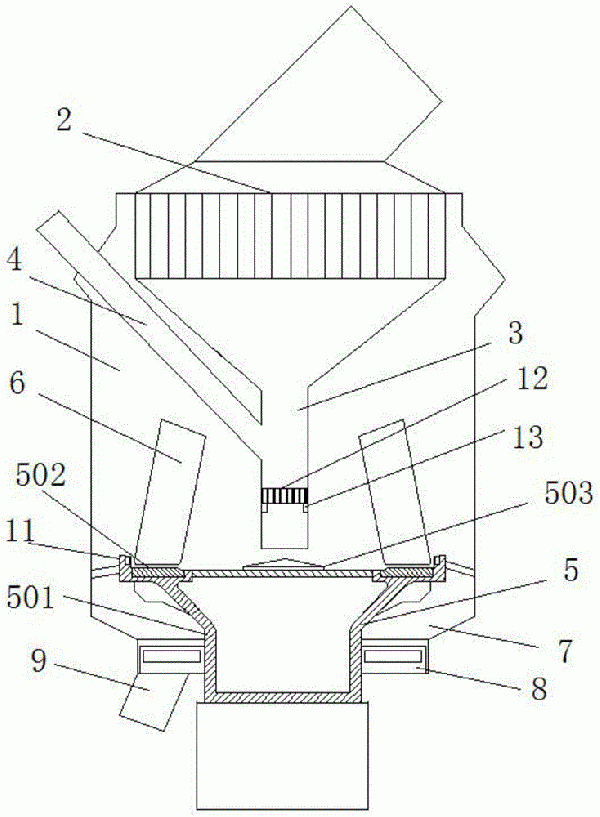

稳定料层提高研磨效率的立式辊磨机及辊磨方法 987

 0

本发明公开一种稳定料层提高研磨效率的立式辊磨机及辊磨方法，该立式辊磨机，包括机体，位于所述机体上部的选粉机，所述选粉机的下端连接有竖直的中心下料筒，所述中心下料筒的侧壁上连接有斜向上的入磨溜筒，所述入磨溜筒倾斜40?60°贯穿所述机体，所述中心下料筒的正下方设有磨盘，所述中心下料筒与所述磨盘间距60?90cm，所述磨盘包括盘体、衬板和设置于所述磨盘上表面中心处的积料板，所述盘体在与衬板外圈接触的位置设有挡料圈，所述磨盘外侧与所述机体间形成的空间构成回料仓，所述磨盘外侧设置有位于所述回料仓底面上的刮料板，所述回料仓底面开有排渣口；本发明能够让进料均匀稳定，且研磨效率高、能耗低。

进料防堵的雷蒙磨粉机 288

 0

本实用新型公开了一种进料防堵的雷蒙磨粉机，属于雷蒙磨粉机技术领域，包括箱体，所述箱体的一侧上方设有用于物料投料的进料管，且进料管的一侧设有用于物料疏松下料的疏松结构，疏松结构包括支撑板、卡槽、卡块、定位块和振动器，所述进料管的一侧上下端固定连接有用于振动器放置与安装的支撑板，支撑板之间安装有用于物料疏松的振动器，所述支撑板的内侧表面开设有用于卡块连接的卡槽；通过设置疏松结构，从而便于使物料通过进料管快速的投入到研磨腔内，以便对其进行磨粉加工，且也提高投料时的效率，进而增大研磨的效率；而通过设置卡槽、卡块和定位块等部件配合，从而便于对振动器起到固定阻挡的作用，以便提高振动器使用时的稳定性。

用于雷蒙磨粉机的可调机架 364

 0

本实用新型公开了一种用于雷蒙磨粉机的可调机架，其技术方案要点包括架体以及设置于架体上的调节部，与调节部连接的承载部；所述调节部推动承载部转动；所述调节部分别与承载部、架体转动连接；所述承载部与架体转动连接；所述承载部上设置有限位件与架体限位配合，架体可移动设置，通过安装在架体下方的万向轮进行移动；所述架体包括上还设置有驱动部；所述承载部包括承载斗；所述承载斗具有承载腔；所述承载斗两端与架体转动连接；所述承载斗内转动设置有搅拌辊；所述搅拌辊上设置有若干个搅拌叶；所述驱动部通过皮带以及齿轮传动驱动搅拌辊转动；驱动部为驱动电机，本实用新型具有方便调节，方便倾倒，方便使用的有益效果。

用于雷蒙磨粉机的进料装置 941

 0

本实用新型公开了一种雷蒙磨粉机的进料装置，其技术方案要点包括箱体、送料箱，所述箱体内设置有粉碎辊；所述粉碎辊上设置有粉碎齿；所述粉碎辊通过粉碎齿能在磨料进入磨粉机之前先对磨料进行初步粉碎；提高了磨粉效率；所述箱体与送料箱连接；所述送料箱内设置有第一传送辊和第二传送辊；所述第一传送辊和第二传送辊上设置有传送带；所述传送带上设置有挡料板；所述挡料板可控制进给量；所述送料箱上开设有缺口；所述缺口与管道连接；所述管道内设置有第一螺杆和第二螺杆；所述缺口可将掉落的磨料通过第一螺杆和第二螺杆重新传送至箱体内，本实用新型具有能控制进给量，提高磨粉效率的效果。

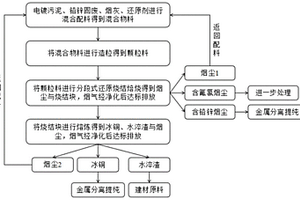

电镀污泥资源化利用方法 911

 0

本发明公开了一种电镀污泥资源化利用方法，属于电镀污泥资源化利用技术领域；其包括：将电镀污泥、铅锌固废、烟灰和还原剂进行混合，得到混合物料；对混合物料进行造粒，得到颗粒料；将颗粒料送入链板式烧结机进行分段还原焙烧，得到第一烟灰、含氟氯烟尘、含铅锌烟尘和烧结块；将第一烟灰返回配料，含氟氯烟尘进行回收处理，含铅锌烟尘进行金属分离提纯；将烧结块与燃料送入熔炼炉中熔炼，得到第二烟灰、熔渣和冰铜；将第二烟灰返回配料，熔渣进行回收处理，冰铜进行金属分离提纯。本发明的配料环节科学、灵活且更加经济，成型环节高效、节能、环保，金属回收环节的回收率及产品品质提升，综合利用效果大大提高。

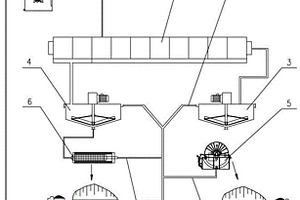

铜钼分离废水循环利用的工艺方法和装置 932

 0

本发明涉及有色金属冶金化学技术领域，是一种铜钼分离废水循环利用的工艺方法和装置，它是将铜钼分离过程中的溢流水、过滤水分别通过溢流水管、过滤水管集中收集在回水槽中，通过添加活性炭吸附回水槽中的浮选药剂，除去不利于铜钼分离的残留药剂，使回水成为富含硫化钠的、有利于抑铜浮钼的回水，再通过回水槽旁的水泵压入回水管中返回到分离浮选作业中循环利用；本发明能明显减少硫化钠的用量，同时能有效缓解矿山污水的治理压力，节能、减排，对环境的污染小，具有很好的经济和社会效益。

适用于道路、桥梁的耐磨水泥的制备方法 1017

 0

本发明公开了一种适用于道路、桥梁的耐磨水泥的制备方法，涉及建筑材料技术领域，该适用于道路、桥梁的耐磨水泥的制备方法包括如下质量百分比的组分：硅酸盐水泥熟料75％‑85％，增强型助磨剂0.02％‑0.05％，矿渣微粉5％‑15％，钢渣粉3％‑8％，二水石膏3％‑6％，以及钢纤维0.3‑1.0％。本发明旨在研制一种适用于道路、桥梁用的水泥，该水泥的研发制备综合利用了钢渣等固废，不仅满足铁路混凝土标准，有利于提高水泥混凝土的耐久性，而且具有干缩率小、耐磨性好等特性，有效解决了目前水泥产品功能单一的问题。

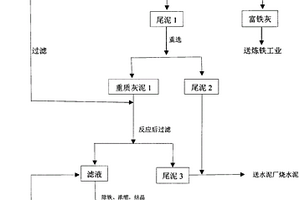

蓄电池废硫酸的资源化处理方法 1112

 0

本发明公开了一种蓄电池废硫酸的资源化处理方法，属于废酸处理领域。首先，将蓄电池废硫酸过滤，去除悬浮物；将含锌的冶金尘泥进行磁选、重选和/或火法富集后与过滤后的废硫酸反应至PH为5～7，然后再过滤；将滤液中的Fe除去后浓缩、结晶最后得到ZnSO₄·7H₂O。本发明是利用一种废物，即冶炼灰泥，来处理蓄电池废硫酸，从而实现以废治废；利用本发明提供的技术方案处理蓄电池废硫酸所产生的产物都可以成为其它工业的原料，从而实现了废物处理的资源化；本发明的技术方案投资成本低，简单易行且无二次污染的风险。

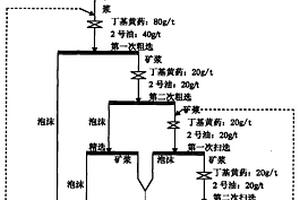

高次生泥铜混合矿石矿物加工方法 1356

 0

本发明公开了一种高次生泥铜混合矿石矿物加工方法,该方法是将原矿石破碎后给入球磨机,加入石灰,控制矿浆重量百分浓度为55%;球磨机与分级机或旋流器形成闭路,粗砂返回到球磨机再磨,溢流矿浆重量百分浓度控制在30%～32%、细度控制在-0.074mm占有率大于78%,经二次粗选、二次扫选,一次精选即得铜精矿产品;本方法采用降低磨矿矿浆浓度,提高磨矿细度及采用合适的药剂用量和浮选流程,从而使铜回收率从25～35%,提高到85%以上;操作方便,成本低,不仅直接提高企业效益,也同时解决了该类型铜矿石的资源开发利用。

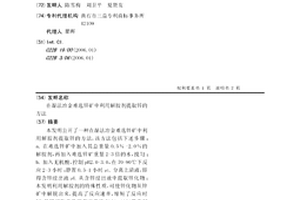

在湿法冶金难选锌矿中利用解胶剂提取锌的方法 1006

 0

本发明公开了一种在湿法冶金难选锌矿中利用解胶剂提取锌的方法,该方法包括下述步骤:a.在难选锌矿中加入其总重量0.5%-2.0%的解胶剂,再加入难选锌矿重量2-3倍的水,搅匀;b.加入无机酸,控制pH2.0-3.0,在70-90℃下反应2-3小时;静置0.5-1小时;c.分离上清液,即得含锌浸出液;d.从含锌浸出液中提取锌化物;本发明利用解胶剂的特殊性质,可使锌化物从锌矿中解脱出来,提高了反应速率,缩短了反应时间,使锌浸取率从现有工艺的50%-60%提高到85%以上。

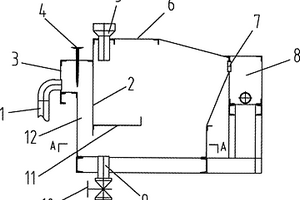

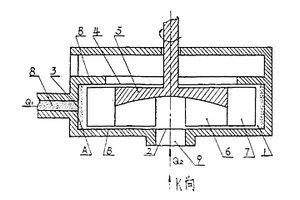

分离泵 909

 0

本实用新型是一种分离泵,它能在输送液体、气体过程中,将不同比重的物质分离开,具有分离、净化、输送之功能。它由内腔中旋转叶、进入口、重物出口、轻物出口构成。优点:效率高,分离效果好,成本低,结构简单,并且可作一般离心泵使用。广泛用于机械,化工、食品、环保、医药、城市供水、选矿等行业。

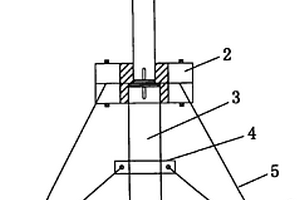

浓密机用耙架 1117

 0

本实用新型涉及选矿工业设备的改进技术,是一种浓密机用耙架,它具有主轴,主轴的下端装有两块刮板,在主轴中部装有夹板,在夹板与刮板之间安装有斜拉杆,特别是:所述主轴是由两段组成,其下段加粗,两段轴采用法兰结构连接一体;本实用新型解决了现有浓密机的耙架主轴加工成本高,故障率高,易扭断的问题,适合于12米以下浓密机的改造。

自动矿浆取样机 1031

 0

本实用新型涉及液体或液固混合流体的分析取样设备,是一种自动矿浆取样机,它具有取样管,该取样管分为两段,上段为采样段,下段为放样段,其中上段开有若干样料孔,特别是:所述取样管的采样段相对放样段弯折30-60°;取样管的放样段是插装在一转筒中,该转筒通过轴承、轴承座安装于一机架上,机架上还安装有电机,电机驱动连接曲柄连杆机构,再连接一摇臂,该摇臂与转筒固定连接;本实用新型克服了现有管式取样机取样不均匀,取样管磨损快,故障率高等问题,可广泛应用于选矿、化工、污水在线监控取样。

高效圆筒擦洗机 813

 0

本实用新型涉及机械设备，是一种高效圆筒擦洗机，它具有卧置筒体，筒体外壁套装有分两端布置的两个滚轮和一个大齿轮，两个滚轮通过两组托轮滚动支承，筒体旁边配装有传动装置，传动装置的输出轴上装有小齿轮传动连接大齿轮，在筒体内壁布置有若干碎料导料衬板，在筒体两端装有前后端盖板，在前端盖板上开有进料口，后端盖板上开有出料口，其特征是：在前端盖板的外端接装有一个防倒流的给料鼓；本实用新型克服了现有圆筒擦洗机有效容积利用率低、能耗高、处理能力低、洗矿效果差、设备稳定性差、筒体转速低、生产效率低等问题，广泛用于选矿、建材、化工等行业中的物料擦洗。

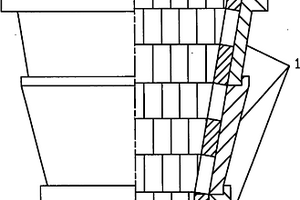

耐磨沉砂口 1097

 0

本实用新型涉及选矿设备的技术改进,是用于水力旋流器上的一种耐磨沉砂口,它具有金属斗体,特别是:所述金属斗体是由3-4节对接而成,且在斗体内壁面焊装有耐磨合金块层;本实用新型很好地解决了现有普通沉砂口使用寿命短的问题,主要用于水力旋流器中排放矿浆。

强化型尾矿射流浮选装置 690

 0

本实用新型涉及选矿设备,是一种强化型尾矿射流浮选装置,它具有浮选箱,浮选箱的顶部设有给浆管,底部设有排放管,配有阀门,浮选箱的一侧上部开有精矿排放口,精矿排放口的外部设有精矿槽,浮选箱内正对给浆管的下方设有翻花板,特别是:在浮选箱内翻花板的上方增设有导流强化乳化结构,该结构包括有一水平布置的导流板和一相对导流板外端布置的L形挡板,所述导流板和L形挡板以及翻花板三者构成一个Z字形导流道;本实用新型解决了现有射流浮选机冲击力大,液面不稳定,容易向外产生喷浆,乳化效果不理想,影响回收率及精矿品位的问题,特别适用于含量低的金属尾矿回收处理。

颚式破碎机可调式排矿口 893

 0

本实用新型涉及选矿工业设备的改进技术,是一种颚式破碎机可调式排矿口,它包括有安装在机架上的活动动颚部及与之相对布置的固定动颚部,特别是:在固定动颚部齿板的背面加装有调节板与机架连接,在齿板及调节板的上下两端安装有楔形压块并采用螺栓与机架装成一体;本实用新型解决了现有颚式破碎机排矿口不能调小,达不到生产要求的问题,特别适合于对颚式破碎机改进。

尾矿回收浮选机 937

 0

本实用新型涉及选矿机械设备,是一种尾矿回收浮选机,它具有立式机架,其特征是:在机架顶层安装有稳流分配箱,稳流分配箱的底部设有排放管,机架至少分隔有两层,第二层以下,每层安装有浮选箱,该浮选箱包括有一箱体,箱体中布置有抵流翻花板,箱体的精矿排出端设置有刮板机构;箱体精矿排出端的外壁设置有精矿槽,糟矿槽上开有排放口外接精矿排放管;箱体底部设有尾矿排放管;本实用新型克服了现有浮选设备结构复杂、成本高、能耗高,用于尾矿回收率低的问题,适合对各种有色金属如金、银、铜、铝等矿石的浮选,尤其适合尾矿的回收。

波浪形高开孔率振动筛网 923

 0

本实用新型涉及浆式物料分离装置中的主要部件，一种波浪形高开孔率振动筛网，它具有筛基板，筛基板上密布有筛孔，其特征是：所述筛基板横截面为连续三角形波浪结构；本实用新型大幅度提高了筛网的开孔率，从而提高了筛分效率，且筛孔不易堵塞，使用寿命长，广泛用于冶金、开采选矿、建材、化工等行业物料筛分。

端置轮碾磨 679

 0

端置轮碾磨,包括筒体及驱动筒体运转的驱动装置、筒体支承座、筒体衬板,筒体内还设置有导料装置、碾轮,碾轮装在心轴上,心轴上设置有加压装置及心轴支座,在所述筒体的一端或两端分别设置有一至若干个碾轮。本实用新型可取代球磨机、立磨,广泛应用于水泥、煤炭、化工、选矿、食品等行业的物料粉磨;比现有筒辊磨体积小、重量轻,易于加工,且设备的可靠性和稳定性大大提高。

简易改进型格子型球磨机 1129

 0

本实用新型涉及选矿设备技术领域，是一种简易改进型格子型球磨机，具有筒体，筒体内装有筒体衬板，筒体的出料端装有端盖，端盖中心设有排矿口，筒体衬板与端盖之间的距离为200‑250mm，在端盖内侧装有端盖衬板，端盖衬板是由16组组合衬板环形拼装而成，每组组合衬板均包括有一块支撑衬板、与支撑衬板垂直焊装的支撑隔板和一块格子衬板，格子衬板、支撑隔板、支撑衬板三者一起通过螺栓与端盖固定连接；所述支撑隔板伸出支撑衬板下端向排矿口中心延伸一段距离，所述格子衬板下端靠近支撑隔板的一侧加工有扇形凹槽，在支撑隔板下端与格子衬板的凹槽之间卡装有圆形堵料板；本实用新型是采用溢流型球磨机改装而成，改造成本低廉，适合推广。

轴向进出料双筒式磁选机 874

 0

本实用新型涉及矿山选矿设备,是一种轴向进出料双筒式磁选机,它具有机架,机架上安装有传动装置及不锈钢内筒,不锈钢内筒的前端设有进料装置,筒内装有精矿溜槽,特别是:在机架上固定装有一外筒套在不锈钢内筒的外部,两筒之间有间距,且在外筒内壁设置有弧形磁条;本实用新型解决了现有磁选机磁性物料与非磁性物料分离不清,磁性物流失严重,回收率不高的问题,广泛用于冶金、矿山、有色金属等行业。

溢流式尾矿射流浮选装置 945

 0

本实用新型涉及选矿设备,是一种溢流式尾矿射流浮选装置,它具有浮选箱,浮选箱的顶部设有给浆管,底部设有排放管,配有阀门,浮选箱的一侧上部开有精矿排放口,精矿排放口的外部设有精矿槽,浮选箱内正对给浆管的下方设有翻花板,特别是:在浮选箱内悬装一隔板,形成溢流通道,在浮选箱外部与精矿排放口相对的一侧布置有溢流箱配装有溢流管,所述溢流箱与浮选箱内的溢流通道连通;本实用新型解决了现有射流浮选机在砂浆供应不稳定时,导致浮选箱内液面不稳定,影响回收率及精矿品位的问题,特别适用于含量较低的金属尾矿回收处理。

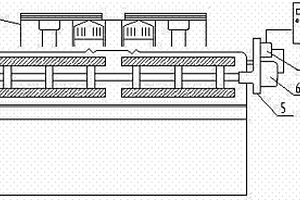

可调式刮板浮选机 950

 0

本实用新型可调式刮板浮选机，具有浮选槽，它与前上端的浮选电机连接，浮选槽内设有刮板轴，刮板轴上设有刮板叶片，浮选槽一侧的外壁设有电机座，电机座上设有电机，电机的输出轴与刮板轴连接，且电机与外端控制器连接，在电机一侧的电机座上增设有一变频器，变频器与电机连接，外端的控制器与变频器连接；本实用新型结构简单、使用方便，通过控制刮板的转速，确保产品质量，进一步提高选矿回收率。
