湖北黄石有色金属选矿技术理论与应用

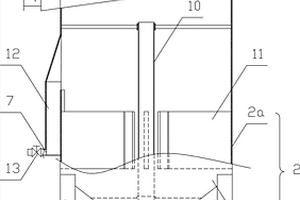

自吸气式旋流‑静态微泡浮选柱 1042

 0

本发明涉及选矿设备技术领域，尤其是一种自吸气式旋流‑静态微泡浮选柱，它包括机架和浮选柱本体，浮选柱本体由柱体和锥体构成；柱体顶端配置有泡沫槽、精矿冲洗水管和精选冲洗水管，泡沫槽的槽底设有精矿出口；柱体下侧设有尾矿出口；锥体的底部设有排矿口；在锥体的侧壁上，沿圆周布置有若干根呈水平排布且与锥体的锥面相切的给矿管，给矿管具有文丘里管结构，在其喉管处设有空气入口；浮选柱本体内设有沿其中心轴线布置的中矿循环管；在柱体内的下侧，沿其中心轴线均匀布置若干块竖直排布的稳流板；本发明结构简单、成本低廉，不仅解决了浮选柱易发生沉槽的问题，而且大幅度地提高了浮选效率和对矿物的回收率，具有较高的市场价值。

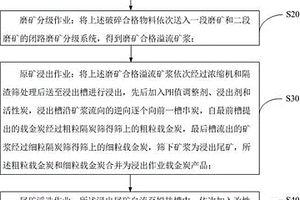

提高难选冶金矿石的选冶回收率的综合回收方法 977

 0

本发明公开一种提高难选冶金矿石的选冶回收率的综合回收方法，包括以下步骤：将原矿矿物经过破碎作业破碎得到破碎合格物料；将所述破碎合格物料依次送入一段磨矿和二段磨矿的闭路磨矿分级系统，得到磨矿合格溢流矿浆；将所述磨矿合格溢流矿浆依次经过浓缩机和隔渣筛处理后送至浸出槽进行浸出，得载金炭产品和浸出尾矿；将所述浸出尾矿自流至搅拌槽中，依次加入改性调整剂和改性活化剂后，输送至两段浮选柱进行粗选和精选，得浮选精金矿和浮选尾矿；本发明的技术方案中，通过采用浸出提金与浮选选金相结合的综合回收工艺对难选冶金矿进行回收处理，并采用选矿和冶金联合处理工艺技术针对性综合回收，以提高难选冶金矿石的选冶回收率。

高效水力旋流器 660

 0

一种高效水力旋流器，具有圆柱形筒体和圆锥形筒体，所述圆柱形筒体位于圆锥形筒体的上方，圆柱形筒体上端设有切向给矿口，圆柱形筒体的顶部装有溢流导管，圆锥形筒体的底部设有沉砂口，其特征是：在圆柱形筒体内设有外溢流管和内溢流管，所述外溢流管的上端与溢流导管对接，下端伸入圆柱形筒体内，内溢流管的上端伸至溢流导管内，下端伸入圆锥形筒体内；本发明结构简单，占地面积小，分级效率高，分级粒度细，主要适用于选矿工业的分级、分选、浓缩和脱泥作业。

磁性分选机 757

 0

本发明提供了一种磁性分选机，包括筒体、磁性分选装置、以及导出精矿的卸矿装置；筒体的轴向为竖直向，其顶部设有进料斗，底部设有导出尾矿的尾矿料槽，侧壁上设有精矿料槽，精矿料槽贯穿筒体的侧壁；磁性分选装置包括设置在筒体轴向上的主轴、设置在主轴上且带有磁性的分料盘、带动主轴绕自身轴线转动的分选驱动机构；分料盘为上小下大的锥形，且四周边缘与筒体内壁间存在间隙；分料盘的轴线位于主轴的轴线上，进料斗的下端出口朝向分料盘上部的上方；卸矿装置设置在筒体的侧壁上且位于分料盘的上方；精矿料槽位于卸矿装置的正下方。通过分料盘分选矿石，分选效果好；精矿卸除及时，结构简单，干湿两用，适用范围广。

高效闪速浮选机 700

 0

本实用新型是一种供选矿用的浮选机,它具有充气器、导料管、槽体、尾矿排放管、调节阀等主要部件;其特征是在导料管的尾端增设反冲假底,在槽体内增设稳流板;在槽体外侧增设了与槽体相通的旁道管,调节阀是装在旁道管上,其后还装有尾矿箱以及循环管和细粒尾矿排放管;本实用新型对于不用性质的矿,粗细、难易均能适用,其浮选速度快,而且能较大幅度的提高回收率。

用于耐磨钢球热处理的履带式时效炉 624

 0

本发明涉及金属材料的热处理设备，是一种用于耐磨钢球热处理的履带式时效炉，包括有热风炉和冷风炉，两炉呈一字排布，其特征是：两炉中均装有履带式输送链，两输送链相互对接，在冷风炉的炉顶装有若干冷风机；在热风炉的炉顶装有沿长向等距离间隔布置的若干组热风管，每组热风管通过一根支管连通供热主管，供热主管通过引风机外接加热炉，且在每根支管上叉接有一配风管，所有配风管连接冷风主管，冷风主管外配有鼓风机，并且在热风炉的两端口处安装有前后排风罩，两排风罩通过排风管连接外排烟囱；本发明克服了现有耐磨钢球时效处理方式操作繁琐，能耗大，产品质量不稳定等缺陷，主要用于选矿行业所需的耐磨钢球的热处理。

高效节能环保过滤机 929

 0

本发明属于选矿技术领域，是一种高效节能环保过滤机，具有进料斗和出料斗，在进料斗和出料斗两侧对称布置有两组真空过滤装置，出料斗两侧设有过滤布清洗池，所述真空过滤装置包括过滤布循环行走机构、过滤支撑板和真空负压装置；所述过滤布循环行走机构包括过滤布托轮组件和过滤布，过滤布托轮组件支撑过滤布并形成过滤布的闭合循环路线；所述过滤支撑板位于进料斗和出料斗之间，过滤支撑板外侧与真空罩密封连接，真空罩外接真空负压装置；左、右两侧过滤支撑板之间间隔一定距离布置形成过滤腔；所述清洗池内设有清洗毛刷；本发明结构简单，设计巧妙，使用方便，生产成本低，产品合格率高，具有极高的经济效益和社会效益。

转炉铜渣深度冶炼工艺 663

 0

本发明涉及领域，提供一种转炉铜渣深度冶炼工艺，将转炉铜渣进行搅拌、浮选、磁选和重力选矿等步骤，分离出转炉铜渣中含铁量较高的成分，以重介质的形式进行二次利用，解决了转炉铜渣利用率低的缺陷。

滑履磨 909

 0

本实用新型是用于建材、化工、发电、选矿等工业中的一种滑履磨,它是对现有滑履磨的一种改进,特别是将主电机和辅传机换位安装,即将主电机装于减速器的内侧,辅传机装于减速器的外侧;并将安装滑履轴承原有的整体式斜支座改为固定安装式斜支座,本实用新型能有效克服托瓦检修困难,工作量大,工期长的问题,适用于对各种物料进行外烘干兼粉磨。

从炼铜尾渣中制备磁性重介质的方法 825

 0

本发明公开一种从炼铜尾渣中制备磁性重介质的方法，属于选矿和非金属矿物材料技术领域。一种从炼铜尾渣中制备磁性重介质的方法，包括以下步骤：S1、将炼铜尾渣作为原料经过破碎筛分和球磨分级后，得到‑0.045mm颗粒占65～95％的炼铜炉渣浆料，再将粉碎的炼铜炉渣浆料进行浮选得到铜精矿和第一尾矿；S2、将所述第一尾矿经过脱泥、细磨、分级工艺得到‑0.038mm颗粒占80‑95％的浆体；S3、将步骤S2得到的浆体进行第一次磁选得到第一磁选精矿和第二尾矿，再将第一磁选精矿离心分选得到磁性重介质产品。通过本发明提出的方法制得的磁性重介质产品中磁性物质的含量可高达97％。

电炉渣选铜的方法 608

 0

本发明公开了一种电炉渣选铜的方法，包括以下步骤：原矿经过磨矿、分级后进入浮选粗选工序，然后进行一段浮选精选得到铜精矿；浮选粗选尾矿经过一段浮扫选后进行磁选、再磨、分级、二段浮扫选、二段浮选精选得到铜精矿和铜尾矿。本发明方法很好地适应了渣矿特性，选矿综合效果提升，为简化流程及降低成本提供了技术空间。

铜、铅锌环保无毒药剂分离技术 994

 0

本发明公开了一种铜、铅锌环保无毒药剂分离技术，所述铜、铅锌环保无毒药剂分离技术包括选矿、磨矿、铜铅混合浮选、铜铅分离、锌矿分离，所述铜铅混合浮选中采用的铜铅混选药包含亚硫酸钠、硫酸锌、PAC、25#黑药，所述铜铅分离中采用的铜铅分离药剂包括活性炭、硫化钠、石灰、巯基乙酸钠、乙硫氮、捕铅灵，所述锌矿分离所采用的药剂包括硫酸铜、丁基黄药、异戍基黄药、石灰。本发明提供的铜铅环保型药剂分离技术铜铅分离效果好，操作流程短，操作方便，容易实现，并且选用的药剂效果好，毒性小，对环境威胁小。

方便升降调节布料器的高频振动筛 757

 0

一种方便升降调节布料器的高频振动筛，它具有机架，机架中安装有筛上收集斗和筛下收集斗以及振动筛，在机架上位于高端一侧设有左右支架，两支架上安装有给矿器，其特征是：所述左右支架具有左右相对布置的支承板，每块支承板两侧边设有侧板，在每块支承板上方焊装有顶板，并在每块支承板上安装一个滑动螺母座，在每块顶板上安装有一个转动座，转动座上穿装有一根轴向约束的转动螺杆，转动螺杆的下端与滑动螺母座螺纹连接，所述给矿器设有左右支杆分别与两个滑动螺母座连接一体；本实用新型中的给矿器可以调整高度，从而提高了选矿效率，并能减少矿物对筛网的冲刷强度、延长筛网使用寿命，主要用于选矿流程中的分选加工。

立式连续离心脱水机 717

 0

本实用新型是一种立式连续离心脱水机,包括机架,机架上部设置有驱动主轴旋转的驱动机构,所述机架下部悬挂固定有一沉砂收集斗,在主轴末端连结一底板,底板上装有可随主轴旋转的分离器总成,在分离器总成上部装有给料器,沉砂收集斗下部设有液体收集斗,收集斗下部连接有排出管,所述排出管从收集斗底部出口伸出;所述分离器总成包括固定在前述底板上并沿该底板呈正多边形或圆形设置的若干个分离腔,及安装在上述若干分离腔构成的空间内的分配器;本实用新型结构简单,能分离较细物料,处理能力大,能耗低,可在较低转速下达到固液分离,适宜于选矿厂选矿产品的浓缩脱水,也可用于污水处理。

提高筛网使用寿命的缓冲型高频振动细筛 855

 0

本实用新型涉及冶金选矿设备，是一种提高筛网使用寿命的缓冲型高频振动细筛，它具有机架，机架中安装有筛上收集斗和筛下收集斗，机架顶部两侧设计有倾斜布置的导轨，两导轨上安装有振动筛，振动筛上装有振动器，在机架上位于导轨高端一侧安装有给矿器，所述振动筛具有外框架置于两侧导轨上，外框架中装有内框架，内框架上装有筛网，内、外框架通过若干张紧螺栓装为一体，其特征是：在振动筛内框架中靠给矿器一端安装有一块缓冲板；本实用新型解决了现有高频振动细筛筛网容易损坏，使用寿命短，维修成本高，影响生产效率的问题，主要是用于选矿流程中的分选加工。

筛网防结垢、防糊网装置 724

 0

本实用新型涉及选矿设备的改进装置，具体是一种筛网防结垢、防糊网装置，它具有筛网，其特征是：在筛网的上方或下方或上、下方安装有若干根给水管，给水管上装有正对筛网布置的多个喷头；所述给水管连接有供水装置，同时连接有供药水箱；本实用新型有效解决了振动筛机容易结垢糊网，影响生产效率的问题，主要适用于对选矿振动筛机的改进。

张紧螺栓螺母防脱高频振动筛 576

 0

本实用新型涉及冶金选矿设备，是一种张紧螺栓螺母防脱高频振动筛，它具有机架，机架中安装有筛上收集斗和筛下收集斗，机架顶部两侧设计有倾斜布置的导轨，两导轨上安装有振动筛，振动筛上装有振动器，在机架上位于导轨高端一侧安装有给矿器，所述振动筛具有外框架置于两侧导轨上，外框架中装有内框架，内框架上装有筛网，内、外框架通过张紧螺栓装成一体，其特征是：所述张紧螺栓外端加长，在加长段车有螺母防脱沟槽，该沟槽的宽度大于锁紧螺母厚度；本实用新型解决了现有高频振动筛中的张紧螺栓上的螺母容易脱落，不能及时发现预警，影响振动筛的正常工作的问题，主要用于选矿流程中的分选加工。

锰矿物提取金的高效压滤机 978

 0

本实用新型公开了一种锰矿物提取金的高效压滤机，包括第一滤箱和第二滤箱，所述第一滤箱固定于第二滤箱上，所述第一滤箱上设有碾碎口、电机箱和振动箱，所述第一滤箱内部设有压辊和滤网，所述压辊通过轴承与电机箱内的电机连接，所述滤网通过连接座与振动箱内的振动机连接，所述第二滤箱外部设有王水连通口、推动器和放液口。通过集成式压滤机的设计，使得压滤机具有矿体碾碎、矿体过滤、矿体溶解和矿液压滤的功能，同时矿体碾碎、矿体过滤、矿体溶解和矿液压滤可在压滤设备内依次完成，有效的避免了多项流程转接过程中，人力资源输出和耗时的问题，同时也减少了选矿工作的整体时间，提高了选矿的效率。

鼓膜传动双边脉动立环高梯度磁选机 653

 0

本实用新型涉及冶金工业中的选矿设备，是用于分选磁性矿物的一种鼓膜传动双边脉动立环高梯度磁选机，它具有机架，机架上装有磁极装置、激磁线圈，以及分选环，在磁极装置的顶部装有中矿冲水装置、给矿装置以及驱动分选环的动力装置，在机架下部位于分选环的下方安装有中矿斗和尾矿斗，机架上靠分选环的顶部安装有精矿卸矿装置，在中矿斗或尾矿斗的外侧壁上装有脉动鼓膜配装有脉冲装置，特别是：所述中矿斗与尾矿斗紧贴一体布置，在两斗的结合处是采用脉动鼓膜作为隔板连接两斗；本实用新型采用一台脉冲装置通过中间脉动鼓膜传动中矿斗和尾矿斗同时产生脉动，可显著提高磁选机的选矿处理能力，提高精矿品位及产品回收率。

用于浮选机的稳流板 1172

 0

本实用新型涉及一种稳流板，特别涉及一种用于浮选机的稳流板。包括板体，其特征在于：所述板体上设有多个互相平行的隔条，所述板体上部开有用于隔开所述浮选机排料塞的凹槽，所述板体下部开有用于隔开所述浮选机中空轴的弧形槽；所述板体上隔条间距为15～40mm。本实用新型的稳流板采用聚氨酯材料制成，磨损小、耐腐蚀、维护方便、使用寿命长且运行可靠性高；同时根据实际矿浆浓度和细度，改变了稳流板隔条的间隙，更加适合比重大，粒度小的矿山设备厂使用；而且制造成本低廉，设备投资低，在矿山选矿特别是冶炼炉渣选矿厂中具有较大推广价值。

高梯度磁选机用梯度锯齿型磁介质盒 884

 0

本发明涉及选矿设备中的零部件，是一种高梯度磁选机用梯度锯齿型磁介质盒，具有前后定位板，两定位板之间密布有多根介质棒，并且在一块或前后两块定位板的外壁面靠上部焊装有至少一个固定耳，其特征是：所述介质棒为导磁不锈钢杆，其外表面呈锯齿结构；所述介质棒在定位板上的排布密度是由下向上呈梯度增大；本发明解决了现有磁介质盒磁阻大、能耗高、卸矿不畅等问题，主要用于冶金选矿设备的高梯度磁选机中。

高效螺旋尖缩溜槽 1039

 0

本实用新型是一种高效螺旋尖缩溜槽，具有支架，支架上设有螺旋尖缩溜槽，螺旋尖缩溜槽的上部设有给矿缓冲箱，螺旋尖缩溜槽的下部设有产品集料槽，螺旋尖缩溜槽自上而下包括一级螺旋尖缩溜槽和二级螺旋尖缩溜槽，其中一级螺旋尖缩溜槽具有一级内槽和一级外槽，二级螺旋尖缩溜槽具有二级内槽和二级外槽，一级内槽和一级外槽的下端矿浆出口处各设有一个矿浆分隔闸板，矿浆分隔闸板为丝杆调节式闸板或者是活动插板式闸板；一级内槽、一级外槽、二级内槽和二级外槽的槽底部还各自横向设有若干翻滚凹槽；本实用新型通过简单的改进设计，选矿效率和选矿效果大大提高，具有很好的实际应用及推广价值。

能加快超细粒尾矿絮凝沉降的混合絮凝剂及其应用 722

 0

本发明涉及冶金选矿技术领域，是一种能加快超细粒尾矿絮凝沉降的混合絮凝剂及其应用，本发明混合絮凝剂是先将1300万～1400万分子量的聚丙烯酰胺配成质量分数为0.05～0.3%的水溶液，然后与20～40目石英砂或铁粗精矿按质量比为0.3～6:1的比例混合均匀即得；本发明混合絮凝剂能够加速超细粒尾矿沉降时间及沉降效率，明显改善了分离液的水质，使絮凝过程中产生的分离液能够回用做选矿用水，并且大大降低了絮凝剂用量（约4～10g/t干矿）；同时本发明还提供了一种新的超细粒尾矿絮凝沉降工艺，大大缩短了超细粒尾矿絮凝沉降的时间，提高了生产效率，并解决了超细粒尾矿浓缩后含水量居高不下的问题，为超细粒尾矿干堆技术提供新的工艺路线，对环境保护及资源综合利用作出了突出贡献。

振动筛机除垢、防糊网的工艺方法 865

 0

本发明涉及选矿设备的应用改进技术，是一种振动筛机除垢、防糊网的工艺方法，其特征是：在振动筛机上安装除垢冲洗装置，该装置是在振动筛机的每一层筛网上方或下方或上、下方安装若干根给水管，给水管上装有正对筛网布置的多个喷头，给水管同时连通供水装置和供药水箱，分别配有控制阀门；在供药水箱中放入钙质清洗剂并加水稀释；在振动筛机工作一段时间后定时停止生产，启动除垢冲洗装置中的供药水箱通过给水管喷头对筛网整面进行喷洒药水，待喷洒15分钟后，启动供水装置，对筛网进行冲洗即可；本发明有效解决了振动筛机容易结垢、糊网，严重影响生产效率的问题，主要适用于对选矿振动筛机的生产工艺进行改进。

高效节能型尾砂脱水机 885

 0

本发明涉及工业选矿设备,是一种高效节能型尾砂脱水机,它具有立式机架,其特征是:在机架的下部安装有振动装置,在振动装置的上方安装有储砂斗,储砂斗上竖立有筒形脱水筛网,脱水筛网的底部设有环形集水槽,与环形集水槽连接有排水管;脱水筛网的中心处悬装有螺旋抽砂装置,该装置的上端及其驱动电机安装在机架的顶部,下端伸进储砂斗中,并与储砂斗的底部保持一定距离;在机架的顶部装有进砂管通脱水筛网筒内,并在机架的顶部装有排砂管连接螺旋抽砂装置的排放口;本发明解决了现有同类设备体积庞大,造价高,效率低的问题,可广泛用于各种金属和非金属砂质矿浆的脱水。

封闭鼓式给料器 607

 0

本实用新型涉及选矿球磨机给料装置的改造，是一种封闭鼓式给料器，它具有球磨机，球磨机的进料端连接有鼓式进料仓，鼓式进料仓设有料口；特别是：在球磨机鼓式进料仓的料口处采用支架安装有给料器，给料器设有溜筒及出料口，给料器中的溜筒与球磨机鼓式进料仓是呈插装形式构成安装，给料器中的溜筒出料口是延伸安装在球磨机的鼓式进料仓内；本实用新型解决了现有的选矿球磨机给料装置所存在的矿粉流失浪费量大及环境污染较严重的问题，主要是用于现有的选矿球磨机给料装置的改造。?

高效矿浆浮选机 829

 0

本实用新型涉及选矿设备的改造,是一种高效矿浆浮选机,它具有浮选箱,浮选箱上设有溢流口、泡沫槽、矿浆进料口及液面控制阀;特别是:在浮选箱前后壳壁上采用轴承安装有传动轴、转轴及联轴器,在浮选箱内还布置有两条传动链,每一条传动链上安装有一个传动链轮及一个小链轮,两条传动链上还布置有若干对链板附件,在两条传动链上的每对链板附件的两个连轴孔内安装有连接轴,每根连接轴上安装有刮板,每根连接轴位于刮板的两端安装有挡销;本实用新型解决了现有的浮选箱刮浆器所存在的生产效率低及选矿质量差的问题,主要用于选矿设备的改造。

新型白钨矿粗选工艺 661

 0

本发明涉及冶金选矿改进技术，是一种新型白钨矿粗选工艺，原矿经球磨机磨矿后得到矿浆，矿浆经过白钨粗选后得到白钨粗精矿，白钨粗精矿加入水玻璃、731、碳酸钠和氢氧化钠药剂经过五段精选后得到品位较高的白钨精矿，所述白钨粗选是经过强磁选机进行粗选；本发明选矿生产成本低，白钨回收率高，适应性强，能够很好的适应目前贫、细、杂化的矿石来抛除白钨矿中的弱磁性矿物，同时起到预先抛尾富集白钨的作用，主要用于白钨矿的选矿工艺中。

铜冶炼新工艺 1056

 0

本发明铜冶炼新工艺,其工艺流程是:首先将铜精矿进碾矿机碾细至200目-400目,再经摇床重选分离出三种品种:含铜量达90%以上铜精粉,中矿、尾矿,其中铜精粉经脱水后直接进入熔炼炉熔炼;中矿回流碾矿机;尾矿进入浮选,浮选出含铜量90%以上的铜精粉经脱水后进熔炼炉熔炼;经熔炼炉熔炼所得粗铜最后经电解得精铜成品;本发明克服了传统铜冶炼以炉炼为主,空气污染严重,能源消耗高,生产成本高,产品质量差,产品总回收率低的问题,本发明重在选矿,加大低能耗的选矿力度,减少高能耗的冶炼炉的使用,提高了产品的回收率,大大降低了生产成本。

提高磨矿处理能力的磨矿分级方法 632

 0

本发明涉及冶金工业中的选矿工艺改进，属于一种提高分级效率，减少合格粒级返回量从而增大球磨的处理能力的工艺，具体是一种提高磨矿处理能力的磨矿分级方法，首先将碎矿后的产品进入球磨机进行磨矿，球磨排矿经渣浆泵送到旋流器分选，旋流器的沉砂返回球磨机，旋流器的溢流是细粒级的产品经分矿器送入高频振动细筛再次分选，筛上产品返回进入渣浆泵，再循环进入旋流器分选；筛下产品进行后续选别流程；本发明克服了现有磨矿分级工艺分级效率低，磨机台效低，工作不稳定等缺陷，主要适用于铜矿及铅锌金属矿的选矿加工。
