江苏镇江有色金属复合材料技术理论与应用

用于电容器电极的碳氮复合海绵体材料的制备方法 693

 0

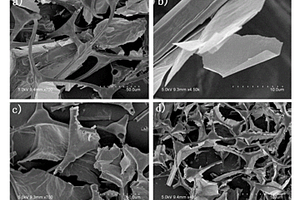

本发明属于纳米复合材料领域，涉及一种碳氮基海绵负载石墨烯复合结构材料的制备方法。主要步骤是将密胺海绵浸泡于氧化石墨烯分散系中，待密胺海绵充分吸附氧化石墨烯片后，取出晾干。将所得干燥海绵，在惰性氛围下煅烧处理，制备得碳氮基海绵负载石墨烯复合结构材料。本制备方法工艺简单易行，流程短，重复性好，成本低，易于工业化实施。本发明制备的碳氮复合材料中，碳氮海绵骨架上负载有不叠聚的片状石墨烯，所得复合结构具有高比表面积、均匀的多孔性结构、表观密度低等优点。将其应用于超级电容器电极材料，该复合材料显示了优秀的循环稳定性，高的比电容等优点。经1000次循环后，比电容可达首次比电容的95％，有望用作超级电容器电极材料。

一株泡囊短波单胞菌及其在制备固定化微生物吸附剂中的应用 748

 0

一株泡囊短波单胞菌及其在制备固定化微生物吸附剂中的应用。本发明将泡囊短波单胞菌S3菌液与壳聚糖共培养，使泡囊短波单胞菌S3生长吸附在壳聚糖表面，形成的固定化泡囊短波单胞菌S3壳聚糖复合材料，抽滤后低温真空干燥；再将所得微生物复合材料加入到含有海藻酸钠水溶液中搅拌混合均匀，然后滴入氯化钙溶液，使微生物壳聚糖复合材料包埋形成海藻酸钠微生物壳聚糖微球，水洗后晾干得到固定化菌小球。泡囊短波单胞菌S3已保藏在中国微生物菌种保藏管理委员会普通微生物中心，保藏号为CGMCC NO.11072。本发明制备固定化菌小球可应用于重金属污染工业废水的处理，并且成本低、效果好及方便易回收。

增强耐变形塑木材料及其制备方法 806

 0

本发明公开了一种增强耐变形塑木材料及其制备方法，属于复合材料领域。选择了长纤聚丙烯复合材料作为塑木基体材料的填充料。使塑木型材弯曲性能得到较大范围提高，并且在外界环境温度的提高下，耐热变形率下降，拓宽了塑木建材的应用，如全球温度较高区域；同时通过共挤技术将复合材料包覆于塑木外层，增强了塑木材料的整体性能。

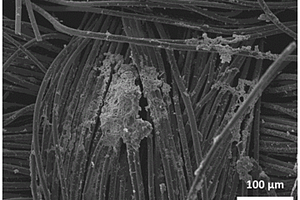

水系锌离子电池、聚苯胺-氧化锰/石墨毡复合正极材料及其制备方法 551

 0

本发明涉及一种水系锌离子电池、聚苯胺‑氧化锰/石墨毡复合正极材料及其制备方法，利用可控性强的电化学沉积法在预处理后的石墨毡基体上制备氧化锰纳米颗粒，然后通过化学氧化聚合反应，在含有氧化锰纳米颗粒的石墨毡上原位化学氧化聚合合成聚苯胺，得到聚苯胺‑氧化锰/石墨毡复合材料。由于石墨毡、氧化锰和聚苯胺之间形成疏松多孔的三维结构，使得制备的复合正极具有快速的电荷传输能力和稳定的结构。同时，本发明制得的聚苯胺‑氧化锰/石墨毡复合材料组装的水系锌离子电池，在约6.5mg/cm2的高负载量前提下，200mA/g充放电时，仍表现出360mAh/g的放电比容量。且该复合材料整个制备过程所需原料易得，实验条件和操作步骤简单。

PVDF复合储能材料及其制备方法 809

 0

本发明公开了一种PVDF复合储能材料，在聚偏氟乙烯中填充TiO2，其中TiO2含量为2vol％～10vol％，其余为聚偏氟乙烯；所述TiO2由TiO2纳米片和TiO2纳米线以体积比4～6：1组成；其制备方法为：通过水热合成TiO2纳米片和TiO2纳米线，将TiO2纳米片、TiO2纳米线与PVDF混合均匀，进行压片，最后在160～200℃下烧结处理30～40分钟，得到复合储能材料；该复合储能材料利用微量填充TiO2纳米片提升复合材料的击穿强度，利用微量填充TiO2纳米线提升复合材料整体的介电常数与电位移，最终通过填充体的维度规则构型提升复合材料的储能密度，最高储能密度17.6J/cm3；该制备方法的材料成本低廉，工艺简单，易于工业化生产。

适用于常温节能的复合相变储能材料及其制备方法 778

 0

一种适用于常温节能的复合相变储能材料及其制备方法,属于复合材料技术领域,将正硅酸乙酯、乙醇、蒸馏水按照(0.95～1.05)∶(4.5～5.5)∶(0.95～1.05)的摩尔比在60～80℃的恒温条件下加热搅拌,依次加入氨水、熔融的乙酰胺,氨水加入量为正硅酸乙酯摩尔加入量的60～80%,乙酰胺加入量为复合材料总质量的20%～40%,充分反应待出现大量乳白色胶状物后,将胶状物干燥至恒重成白色粉末,得到复合相变储能材料。本发明程序简单,易于操作,制备的复合相变储能材料比简单复合的相变潜热高2～3倍,而相变温度低于35℃,稳定性好,经超过1500次冷热循环实验,材料储热能力未发生明显变化,也末发现有有机物析出。复合材料的最大体积膨胀率仅为0.0085%～0.017%,并克服了纯乙酰胺极易吸潮的缺点,储热速率大于纯乙酰胺。

四氧化三钴修饰氧化钛纳米复合光催化剂及其制备方法与应用 591

 0

本发明公开了一种四氧化三钴修饰氧化钛纳米复合光催化剂及其制备方法与应用。以钛酸四丁酯、六水合硝酸钴等为原料，采用静电纺丝法和水热法两步合成了Co3O4/TiO2。本发明方法的原料易得，制备工艺简单易行，反应条件温和。所制得的Co3O4/TiO2复合材料尺寸均一、分布均匀，且结晶性良好。TiO2经过碱性溶液的处理，复合材料的表面会产生更多的活性位点。另外，Co3O4/TiO2复合材料属于p‑n异质结结构，有利于载流子的分离，并且可以有效抑制光生载流子的复合，从而提高该体系的光催化分解水性能。

在三维曲线轨迹上铺放预浸料的方法 1068

 0

本发明涉及复合材料自动铺放成型技术领域，具体地说，是一种根据测地曲率的变化改变自动铺放工艺参数、在三维曲线轨迹上铺放预浸料的方法，主要用于飞机复杂外形复合材料零件的自动铺丝成型，利用工艺参数对预浸料偏转性能的影响，得出预浸料偏转的测地曲率，并根据测地曲率评判工艺参数，极大提高了自动铺放工艺的灵活性，并降低在测地曲率较大的铺放点处的铺放缺陷，能满足复杂航空复合材料零部件的质量要求。

防水型密封套 990

 0

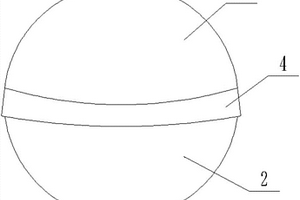

本发明公开一种防水型密封套，包括上封套和下封套，所述上封套的下边沿和所述下封套的上边沿通过密封卡接件形成一个球形封套，所述上封套和所述下封套由复合材料制成，所述复合材料是密封层、热封层和防静电层组成的复合材料层。与现有技术相比，本发明提供的防水型密封套采用上下卡座式的密封结构、上下卡座上的卡接臂与加强卡槽之间进行密封连接和防护帘的多重防护结构和高性能的封套材料，从而使制备成的封套具有结构合理、气密性好、耐戳穿、抗撕裂、防静电、高阻隔、重量轻、封存和拆卸便捷、免维护、持久耐用等优良特性，可有效解决物资长期封存过程中的受潮问题，有助于提高物资封存储运质量。

用于软模辅助支撑的全适应支撑工装的制造方法 783

 0

本发明公开了一种用于软模辅助支撑的全适应支撑工装的制造方法，通过以复合材料制件的软膜及其工装为基础，通过填充材料整平型面，然后铺贴支撑工装复合材料预浸料，经热压罐热压成型，脱模后形成整体的全适应支撑工装。本发明方法制造的支撑工装强度好、刚度大，使用效果好，避免了腹板铺贴易产生褶皱或屈曲的风险；且为整体性支撑，不存在配合间隙，可匹配多批次软模，状态稳定；与软模组合起来操作简便、匹配性好，保证产品的制造精度和质量；另外，本发明方法制造的复合材料支撑工装可以重复使用，同时可以采用预浸料进行维修，再次制造也较为方便，有效降低了生产成本以及制造周期。

装饰纳米过渡金属及碳化硅纳米线的复合光催化剂及其制备方法 595

 0

本发明提供了一种装饰纳米过渡金属及碳化硅纳米线的复合光催化剂及其制备方法，包括如下步骤：g‑C3N4纳米片的制备；SiC纳米线/g‑C3N4纳米片复合材料的制备；Ni/SiC/g‑C3N4纳米片复合材料的制备：在二甲基甲酰胺中加入乙酰丙酮镍得到悬浮液，将SiC/g‑C3N4纳米片复合材料放入悬浮液中，超声震荡并搅拌后，将混合物放入高压反应釜中反应，冷却后经离心、洗涤、干燥得到Ni/SiC/g‑C3N4纳米片复合光催化剂。本发明的纳米Ni和SiC纳米线的装饰能有效促进复合催化剂的光生载流子的分离与转移，加速反应动力学，可大幅提高g‑C3N4光催化剂的产氢性能。

多孔导电载体上原位生长金属气凝胶为自支撑电极的制备方法 939

 0

本发明涉及电催化材料的制备技术，具体涉及一种用于电催化还原CO2反应中，多孔导电载体上原位生长金属气凝胶为自支撑电极的制备方法。其步骤为：(1)以多孔导电载体作为支撑体，放置于金属纳米粒子胶体溶液中，静置，金属纳米粒子凝胶化生长，得到负载有金属水凝胶的多孔导电载体复合材料。（2）用去离子水清洗去除残留的离子杂质，用叔丁醇进行溶剂交换，冷冻干燥得到原位生长金属气凝胶的多孔导电载体复合材料。（3）以得到的复合材料为自支撑工作电极，用于“H‑型”电解池进行电催化CO2还原制备CO的反应。本发明操作简便、对生产条件要求低、低成本且环保，可用于电催化CO2还原反应。

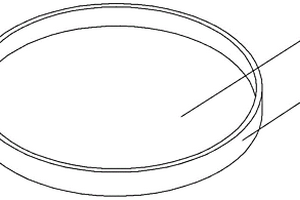

电池浆料固含量测试装置及测试方法 721

 0

本发明公开了一种电池浆料固含量测试载体及测试方法，具体为凹型托盘，所述凹形托盘包括托盘底以及外边缘；凹形托盘由复合材料制备而成，复合材料的具体制备原料包括以下成分：C：0.03～0.06％,Si：0.6～0.8％，Mn：2～2.1％，Cr：19.0～22.0％，Ni：9～11.5％,N：1.0～1.2％；余量的Fe；与现有技术相比，具有以下优点：(1)凹形托盘结构的设计有效避免了待测浆料取放测定运输的存放平稳性，减少洒泼；(2)使用复合材料进行制备的测试装置其氧化活性较低，有着较强的高温耐受性，在进行烘烤前后可以保持恒重，从而减少测试方法的装置本身造成的误差；(3)测试方法简单，装置成本低。

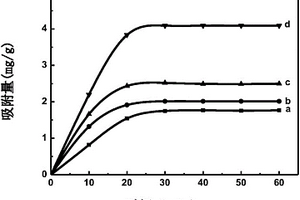

可再生改性活性炭吸附剂及其制备方法和应用 618

 0

本发明公开了一种可再生改性活性炭吸附剂及其制备方法。该可再生改性活性炭吸附剂由成分：二硫化钼/碳纳米管复合材料为4～8％，磁性纳米颗粒为3～5％，硅藻泥为5～15％，膨润土为6～12％，余量为活性炭组成。制备方法是：将改性碳纳米管改性后加入水中形成分散液，然后加入可溶性钼盐、硫脲和表面活性剂，磁力搅拌，160～190℃下真空保温18～20h，冷却、过滤、洗涤和干燥，得到二硫化钼/碳纳米管复合材料；将该复合材料与其他原料混合均匀，球磨、洗涤、干燥，然后在200～250℃真空煅烧1～2h，即可。本发明的可再生改性活性炭吸附剂对于工业废水中重金属离子的吸附能力大幅度超过目前的商品活性炭。

超级电容器电极材料及制备方法 799

 0

本发明属于超级电容器材料制备技术领域，涉及一种四氧化三钴/二氧化锰/碳布超级电容器电极材料及制备方法。在碳布上生长ZIF67衍生制备四氧化三钴，以及在四氧化三钴表面电化学沉积二氧化锰组成复合材料四氧化三钴/二氧化锰/碳布。本发明通过复合的方式在具有高比表面积和良好导电性的四氧化三钴表面负载过渡金属氧化物，制备四氧化三钴/二氧化锰/碳布复合材料。复合材料各组分间的协同效应可以使各组分互相扬长避短，同时结合双电层电容的高循环寿命、高功率密度、高稳定性以及赝电容的高比电容特性，从而提高超级电容器的综合性能。

碳基磁性温敏型表面印迹吸附剂的制备方法 964

 0

本发明一种碳基磁性温敏型表面印迹吸附剂的制备方法，属环境功能材料制备技术领域。通过简单有效的水热合成法制备了四氧化三铁/碳(Fe3O4/C)磁性复合材料。接着对磁性复合材料进行了乙烯基改性。随后通过自由基聚合过程制备磁性碳复合材料表面温敏印迹吸附剂，并将吸附剂用于水溶液中2,4,5-三氯苯酚的选择性识别和分离。由于温敏单体的加入,材料可以在无酸的条件下实现可控释放。碳层的包覆使得制备的印迹吸附剂在酸性条件下有显著磁稳定性,且有效阻止了氧化铁的团聚现象。本材料有较高的吸附容量,明显的2,4,5-三氯苯酚分子识别性能、磁分离及温敏特性。

电机用石墨烯改性炭/炭电刷的制备方法 691

 0

本发明属于电动机和发动机配件技术领域，具体涉及一种电机用石墨烯改性炭/炭电刷的制备方法。本发明利用石墨烯具有高强度、高导电性以及高导热性能的特点，采用石墨烯对炭/炭复合材料进行功能化改性，将石墨烯通过有机溶剂与树脂混合稀释后，加压浸入多孔的经过化学气相沉积处理后的炭/炭复合材料坯体内，然后采用固化、炭化和石墨化工艺制得的石墨烯改性炭/炭复合材料电刷，具有力学性能优异，机械强度高、抗冲击韧性好、电阻率低、自润滑性能好以及抗摩擦磨损能力强等优点。

基于碳纳米管的便携式酶传感器 995

 0

本发明属于植保机械领域，具体为一种基于碳纳米管的便携式酶传感器。主要用于毒死蜱等有机磷农药浓度的测定。该便携式酶传感器由丝网印刷金电极（1）、连接线（2）和固定有乙酰胆碱酯酶的碳纳米管复合材料修饰层（3）构成；连接线（2）两端分别连接丝网印刷金电极和测试仪；碳纳米管复合材料修饰层（3）由碳纳米管和壳聚糖组成，乙酰胆碱酯酶固定于碳纳米管复合材料修饰层（3）中。本发明提出的酶传感器响应速度快、检测精度高、加工方便，且丝网印刷金电极是膜片式电极，便于携带和更新，可用于现场实时监测目标物质。?

基于PBAT的自增强弹性体及其制备方法和应用 907

 0

本发明公开了一种基于PBAT的自增强弹性体及其制备方法和应用，所述自增强弹性体按重量份数包括如下成分制成：PBAT19~80份、聚醚19~80份，催化剂0.01~0.05份。本发明通过酯交换法一步制备PBAT和聚醚的嵌段共聚物。该共聚物具有弹性体的特征，其在使用过程中，如果受到应力作用，其微观结构中将产生沿应力方向的取向微纤维，从而原位转变为自增强弹性体。本发明自增强弹性体无需单独预先制备纤维、也无需纤维与基体复合、更不需要有机溶剂，所需设备及制备工艺简单。本发明通过将弹性体与PLA熔融共混，使其以分散相形式存在于复合材料中，不仅能够起到增韧复合材料的作用，还能够同时提高复合材料的拉伸强度。

三元异质结可见光催化剂及其制备方法 842

 0

本发明公开了一种三元异质结可见光催化剂及其制备方法，三元异质结可见光催化剂包括如下组分：Bi2WO6、CNNS和Fe3O4，其中CNNS和Fe3O4的复合材料占催化剂总质量的3%~10%；所述的制备方法：通过化学剥离法制备石墨相氮化碳纳米片，采用溶剂热法制备CNNS/Fe3O4复合材料，采用水热法制备Bi2WO6/CNNS/Fe3O4三元复合光催化复合材料。本发明提供的异质结可见光催化剂光催化性能优异，在罗丹明B等各种废水处理方面具有广阔的应用前景；同时，该催化剂的回收利用率高，Fe3O4在复合光催化剂起到吸附和回收利用的效果，有效提高了光催化剂的回收效率，并且三元复合光催化剂在对水中污染物进行降解后还能高效回收，降低成本。

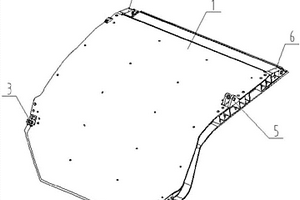

飞机用碳纤维舱门结构 802

 0

本发明公开了一种飞机舱门结构，属于复合材料领域。飞机用碳纤维舱门结构，设有舱门主结构，采用了高模高强碳纤维材料，纤维模量达295GPa以上，纤维拉伸强度达5500MPa以上。0°，±45°，90°铺层比例为15:70:15。该铺层比例具有沿45度方向最佳的刚度效果。本发明的有益效果是，充分发挥高模高强碳纤维复合材料比强度大、比模量高、耐疲劳、抗腐蚀的优点，进而得到性能优越的舱门结构，能够使得舱门结构在原有复合材料舱门基础上继续减重10%~20%。同时该发明也可推广应用到其他领域类似舱门结构。

核乏燃料贮存用B₄C_p/Al中子吸收材料及其制备方法 769

 0

本发明提供了一种核乏燃料贮存用B₄C_p/Al中子吸收材料及其制备方法，首先采用不同粒度的B₄C与不同粒度的Al颗粒经高能球磨混合后烧结制备复合材料块体，构建多元跨尺度微粒复合的B₄C_p/Al中子吸收材料，再通过均匀化处理、磁致诱导异步叠轧处理、高温‑深冷循环处理、退火处理对B₄C_p/Al复合材料块体进行强韧化处理；获得B₄C_p/Al中子吸收材料的致密度高、微气孔少、强韧度优异、延伸率良好、中子吸收性能高，可以保证中子吸收材料在高放射性场所应用过程中的稳定性及安全性。该方法工艺先进、颗粒粒度配比合理、工艺简便，消除复合材料中微气孔，明显改善材料的强韧性能，提高材料的延伸率及中子吸收能力，具有重要的进步意义。

消防智通控制箱的加工工艺 693

 0

本发明涉及一种消防智通控制箱的加工工艺，属于消防设备技术领域。该消防智通控制箱的加工工艺包括以下步骤：㈠制作合金芯体层；㈡制作复合材料层；㈢将制得的复合材料层板材通过交联粘结胶热压复合在合金芯体层的两个表面制得板材粗胚；㈣在板材粗胚的表面喷涂耐火涂层；㈤水洗；㈥助镀溶剂；㈦热镀锌；㈧清洗烘干；㈨将制得的板材粗胚根据消防智通控制箱的需要裁切成对应的大小和形状的板材；㈩将板材组装制得消防智通控制箱。本发明的消防智通控制箱的加工工艺中合金芯体层使得该消防智通控制箱具有极强的力学强度和一定的耐腐蚀性能的同时，复合材料层和耐火涂层的配合使得本发明的消防智通控制箱具有了极强的耐火和耐腐蚀性能。

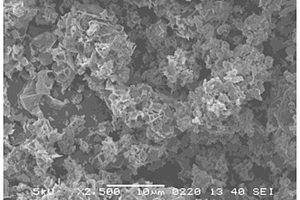

超级电容器电极材料及其制备方法 1022

 0

本发明涉及一种超级电容器电极材料，它是石墨烯凝胶/MnO₂复合材料，以氧化石墨为前驱体，利用超声方法得到单层氧化石墨烯并分散到去离子水中，加入MnCl₂超声搅拌分散均匀，然后加入水合肼均匀搅拌得到混合溶液，将混合溶液倒入水热反应釜中进行水热反应，反应产物进行抽滤、洗涤、干燥得到石墨烯凝胶/MnO₂复合材料。复合材料具有比表面积大、导电性好、电容高、循环性能优的特点。

断电仪用防爆壳体的加工工艺 869

 0

本发明涉及一种断电仪用防爆壳体的加工工艺，属于煤矿设备技术领域。该断电仪用防爆壳体的加工工艺包括以下步骤：㈠制作合金芯体层；㈡制作复合材料层；㈢制作双层防爆玻璃；㈣将复合材料层板材、合金芯体层和双层防爆玻璃依次重叠并通过交联粘结胶热压复合制得板材粗胚；㈤喷涂耐火涂层；㈥清洗烘干；㈦裁切；㈧组装板材。本发明中合金芯体层使得该断电仪用防爆壳体具有极强的力学强度和耐腐蚀性能，双层防爆玻璃使得该断电仪用防爆壳体具有优良的绝缘性能，复合材料层和耐火涂层的配合使得本发明的断电仪用防爆壳体具有了极强的耐火和耐腐蚀性能，保证了断电仪用防爆壳体的稳定使用并且大大延长了其使用寿命。

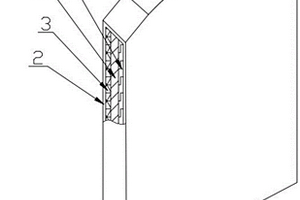

减小凹陷的防弹插板结构 820

 0

一种减小凹陷的防弹插板结构，防弹插板结构由碳陶片与背板通过界面胶粘剂复合而成；背板为防弹纤维复合材料叠层，所述防弹纤维复合材料叠层是由防弹纤维材料单层折叠在一起而成，每层之间通过界面胶粘剂复合而成；防弹纤维材料单层由单取向排列的高强度纤维经界面粘合胶上胶制成；本实用新型的背板为防弹纤维复合材料叠层，打破原有技术中若干无纬布片材铺叠在一起，本实用新型中防纤维复合材料叠层是通过防弹纤维材料单层通过折叠方式实现的，整个背板为一整块纤维单层布通过胶粘剂组合起来，有效地增加纤维长度，增加防弹纤维材料单层间剪切力，提高刚性，减小钝伤，减小凹陷。

制造碳纤维喇叭口管道的模具 714

 0

本实用新型复合材料制造技术领域，特别是涉及一种制造碳纤维喇叭口管道的模具。底座，具有与所述喇叭口管道底部形状相一致的开口槽用于铺设碳纤维复合材料形成喇叭口管道的下型面层压板结构，开口槽高于底座的平台，在平台上沿着开口槽的四周开设有螺栓孔；上盖板，包括盖沿，所述上盖板盖在所述开口槽上，通过盖沿固定在平台上；所述上盖板包括铺设形成碳纤维复合材料形成喇叭口管道出口的上盖板I，紧邻所述上盖板I的上盖板II以及上铺设形成碳纤维复合材料形成喇叭口管道入口的上盖板III。解决现有制备方法成本较高，工艺复杂的问题，使碳纤维喇叭口管道成型更可靠，脱模更方便，成品率更高。

防撞型冷藏箱 1055

 0

本实用新型涉及一种防撞型冷藏箱，包括外侧壁板和内侧壁板，内侧壁板的上部为复合材料板、下部为防撞板；复合材料板的下端插入防撞板顶端的凹槽内并固连在一起。与现有技术相比，本实用新型中的复合材料板不需要延伸至箱体底部，这就节约材料降低了成本，同时凹槽式的固定结构可确保防撞板与复合材料板牢固结合从而提高耐用性。

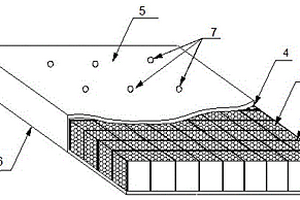

具有融雪除冰功能的含有相变材料的桥面板 1036

 0

本实用新型涉及一种具有融雪除冰功能的含有相变材料的桥面板，包括复合材料上面板和复合材料下面板，所述复合材料上面板和所述复合材料下面板之间装有金属格栅，所述金属格栅内设有泡沫金属材料，所述泡沫金属材料的内部闭孔内装有有机相变材料。本实用新型采取在泡沫金属3D打印过程中在其闭孔内加入有机相变材料的方法，使得有机相变材料与泡沫金属有效的结合在一起，充分发挥了有机相变材料潜热大的特点，且提高了相变材料的导热系数，应用于桥面板中，能够在低温工作时有效除雪。

基于磁性碳质材料负载介孔TiO2复合光催化剂的制备方法及其用途 657

 0

本发明提供了一种基于磁性碳质材料负载介孔TiO2复合光催化剂的制备方法及其用途，包括如下步骤：步骤1、制备磁性Fe3O4纳米微球；步骤2、制备Fe3O4与SiO2复合材料Fe3O4@SiO2；步骤3、制备Fe3O4@SiO2与介孔TiO2的复合材料Fe3O4@SiO2@mTiO2；步骤4、制备Fe3O4@SiO2@mTiO2与C的复合材料Fe3O4@SiO2@mTiO2/C。本发明实现了以酵母菌为碳源制备磁性Fe3O4@SiO2@mTiO2/C复合材料，并成功将其作为光催化剂降解废水中双酚A的目的。
