江苏苏州有色金属复合材料技术理论与应用

竹炭纤维-四氧化三铁复合材料的制备方法 981

 0

本发明公开了一种竹炭纤维‑四氧化三铁复合材料的制备方法，包括：(1)将长度为0.1～1mm的竹炭纤维加入无水乙醇中，以400～800W的功率超声分散处理2～3h，得到竹炭纤维悬浮液；(2)在搅拌条件下，向上述竹炭纤维悬浮液中加入一定量的铁盐溶液，再于60～80℃水浴条件下滴加碱溶液，控制溶液的pH值为10～12，反应8～12h，停止反应；(3)将步骤(2)中的产物进行真空抽滤，所得沉淀物采用去离子水洗涤至中性，于30～50℃条件下干燥，得到竹炭纤维‑四氧化三铁复合材料。本发明制得的竹炭纤维‑四氧化三铁复合材料中，通过添加竹炭纤维，使得该复合材料具有较大的比表面积，且四氧化三铁能够均匀地分散在竹炭纤维中，因此该复合材料具有较好的吸附性能。

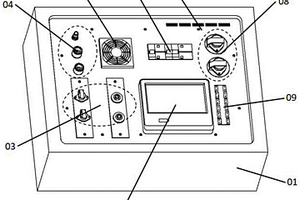

复合材料热压粘接控制仪 762

 0

本发明属于复合材料修复技术领域，特别是涉及一种复合材料热压粘接控制仪，包括箱体，箱体上表面为面板，所述面板上至少分布有控制器、信号输出控制模块、气路输入输出模块、电源开关模块、电源输入输出模块、温度传感器接线模块，箱体内部至少安装有供电模块、高压供气模块、加热调功模块、真空抽气模块；所述供电模块、高压供气模块、加热调功模块、真空抽气模块集成在内部框架上。本发明所述复合材料热压粘接控制仪在实现现有复合材料热补仪加温和抽真空固化的基础上，增加的高压供气模块可调节充气压力，配合适当的加压装置能获得与热压罐固化工艺相类似的复合材料补片固化质量和可靠的粘接界面，大幅度地提升维修补片和维修区域力学性能。

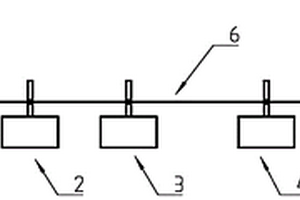

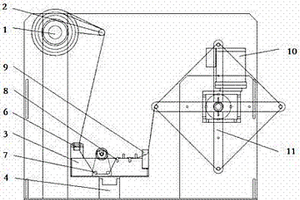

复合材料性能测试样件制作装置 856

 0

本实用新型揭示了一种复合材料性能测试样件制作装置，包括设备支架，还包括用于完成对待测试复合材料纤维固定的材料固定机构、用于完成对待测试复合材料纤维张紧及涂胶处理的材料加工机构、以及用于实现加工后复合材料纤维张紧收纳的材料收集机构，所述材料固定机构、材料加工机构及材料收集机构按序固定设置于所述设备支架上、且三者共同配合完成复合材料性能测试样件的制作。本实用新型采用自动化的方式完成了复合材料性能测试样件的制作，整个操作过均借助机械控制，稳定而准确，不仅显著地提升了测试样件制作的准确性和可靠性，还在最大限度上降低了人工操作的作业量，提升了加工企业的生产效率。

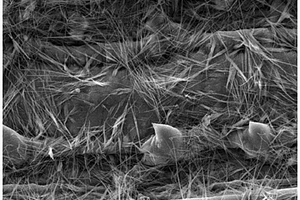

光催化复合材料及其制备方法与应用 957

 0

本发明提供了一种光催化复合材料的制备方法，涉及催化剂技术领域。本发明提供的制备方法，包括以下步骤：(1)植物叶片经浸泡预处理，得到模板生物质；(2)将钼源‑硫源水溶液与所述步骤(1)得到的模板生物质混合后经浸渍，得到复合材料前躯体；(3)将所述步骤(2)得到的复合材料前躯体煅烧，得到光催化复合材料。本发明的光催化复合材料包括针状硫化钼和生物质碳，所述针状硫化钼负载在片状生物质碳表面；生物质碳的质量含量为70％～90％，硫化钼的质量含量为10％～30％。本发明的光催化复合材料的光催化制氢性能优于纯硫化钼材料，且具有优异的抗光腐蚀性能，循环三次后制氢效率仅降低约10％。

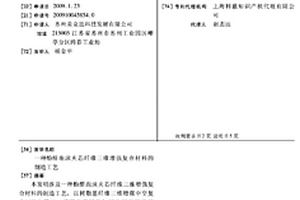

酚醛泡沫夹芯纤维三维增强复合材料的制造工艺 667

 0

本发明涉及一种酚醛泡沫夹芯纤维三维增强复合材料的制造工艺,以树脂基纤维三维增强中空复合材料为基体,采用真空辅助加料及层压发泡技术、在上述复合材料中空位置处充填发泡型酚醛树脂,并在层压发泡机上完成发泡的整个工艺过程。与现有技术相比,本发明工艺简单、有利于环保,其制品具有FST优异性能、强度高、耐冲击性好、应用范围广等优点。

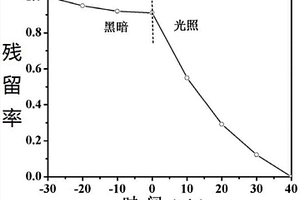

负载型多功能催化复合材料、其制备方法及在水污染物催化去除中的应用 1019

 0

本发明公开了一种负载型多功能催化复合材料、其制备方法及在水污染物催化去除中的应用。首先通过电沉积法制备氧化锌纳米片负载镍泡沫（Ni@ZnO）复合材料，再通过电沉积法将二硫化钼微纳米颗粒复合到ZnO多孔纳米片上，得到Ni@ZnO/MoS2；本发明中的复合材料Ni@ZnO/MoS2，从材料的性能角度上，结合了镍泡沫、氧化锌纳米片及二硫化钼等各组分的优势，已达到较高的催化降解活性和可循环使用性能。从材料的应用方面，结合了光催化与电催化两种途径，利用了光催化与电催化的协同作用，提高了复合材料的催化活性。

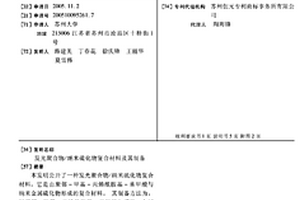

发光聚合物/纳米硫化物复合材料及其制备 997

 0

本发明公开了一种发光聚合物/纳米硫化物复合材料,它是由聚邻-甲基-丙烯酰胺基-苯甲酸与纳米金属硫化物形成的复合材料。其制备方法为,以聚邻-甲基-丙烯酰胺基-苯甲酸为模板,金属盐、硫化物为原料,在水溶液中原位生成纳米金属氧化物,获得所述的复合材料,其中,所述金属盐选自醋酸锌、氯化锰、醋酸铜、硫酸镍、硝酸镉、醋酸银中的一种或者几种的混合物,所述硫化物选自硫化钠或硫代乙酰胺。本发明以聚邻-甲基-丙烯酰胺基-苯甲酸为模板成功地制备了纳米硫化物,得到聚合物/纳米硫化物的复合材料;聚合物本身发蓝紫色荧光,由于纳米硫化物的生成,使得复合体系的荧光光谱发生变化,在发光材料方面具有潜在的应用价值。

用于水净化的复合材料及其制备方法 1072

 0

本发明公开了一种用于水净化的复合材料及其制备方法。该复合材料，由包含以下重量份的组分制成：聚丙烯酰胺8-12份、碳纳米管5-8份、壳聚糖3-5份、环糊精2-3份、聚乙二醇1-2份、戊二醛0.05-0.5份和水88-92份。本发明还提供了该复合材料的制备方法。本发明的用于水净化的复合材料可广泛应用于水处理领域。

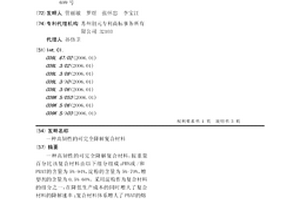

高韧性的可完全降解复合材料 804

 0

一种高韧性的可完全降解复合材料，按重量百分比该复合材料由以下组分组成：PBS或/和PBAT的含量为5%-94%，淀粉的含量为5%-70%，增塑剂的含量为0.5%-60%。采用淀粉作为复合材料的组分之一，在降低生产成本的同时增大了复合材料的降解速率；复合材料体系增大了PBAT的熔体流动指数，使得复合材料更易加工成型；本发明的复合材料韧性高，可以广泛用于流延成膜加工制品，吹膜制品、吹塑制品及挤出、注塑制品。

正极复合材料及其制备方法 914

 0

本发明提供一种正极复合材料的制备方法，包括：提供正极活性材料或正极活性材料前驱体、水和碳源，其中，所述碳源包括支链淀粉；将所述正极活性材料或所述正极活性材料前驱体、所述水和所述碳源混合，得到一混合液，其中，在所述混合液中，所述水和所述支链淀粉的质量比为10:1至400:1；将所述混合液进行喷雾干燥，得到一正极复合材料前驱体；烧结所述正极复合材料前驱体，得到所述正极复合材料。本发明还提供由所述制备方法获得的正极复合材料。所述制备方法可以获得高振实密度的正极复合材料。

纤维增强金属复合材料的制备方法 631

 0

本发明公开了一种纤维增强金属复合材料的制备方法，包括如下步骤：（1）制备金属层；（2）制备纤维预成型体；（3）制备纤维增强复合材料；（4）模压固化成型；（5）后处理。复合材料依次包括金属表面层、金属边界层、柔性过渡层和纤维增强复合材料层，其中柔性过渡层为热塑性塑料层；复合材料沿圆周方向的拉伸强度为550～650MPa。本发明无需据材料特性确定连接工艺，工艺简单可控、对设备要求低、成本低廉，并可适用于不同材质纤维和金属基体，适用范围广泛；本发明所制备的纤维增强金属复合材料，其外形结构平整，层间内应力小，具有质轻高强、耐磨性和防腐蚀性能、纤维增强层耐用寿命长等优异，实用性好，市场前景广阔。

富集电镀废水中钯离子的硅胶粉复合材料的制备方法 986

 0

本发明属于水处理材料领域，涉及一种富集电镀废水中钯离子的硅胶粉复合材料的制备方法。本发明提出的制备方法是将改性硅胶粉复合到氨化棉花秸秆的孔道中，具体工艺包括棉花秸秆洗净、氨化、硅胶粉改性以及复合材料制备等。本发明制备的棉花秸秆硅胶粉复合材料具有以下优点：（1）用聚氨基甲酸酯将硅胶粉固定至棉花秸秆中，既能发挥棉花秸秆密度轻、比表面积大的特性，又能利用了硅胶粉对重金属钯离子富集能力强的优点；（2）与硅胶粉体相比，复合材料避免了硅胶粉体团聚结块、钯离子富集力降低的问题，又能避免富集钯离子的硅胶粉难以回收，引发二次污染的问题；（3）与棉花秸秆相比，复合材料大幅度的提高了钯离子饱和富集量，又能避免水处理过程中棉花秸秆有机碳的溢出污染。本发明制备的复合材料将钯离子的富集量提升至103.4mg/g，可用于电镀厂含钯废水处理，市场前景广阔。

二氧化钛纳米管‑蚕丝‑沙柳复合材料 968

 0

本发明公开了一种二氧化钛纳米管‑蚕丝‑沙柳复合材料及其制备方法，步骤如下：将沙柳去皮、粉碎、过筛、烘干、冷却、提纯后得到沙柳纤维素；使用高碘酸钠改性沙柳纤维素；使用液氮、冷冻干燥处理得到蚕丝‑沙柳磁性多孔复合材料；将蚕丝‑沙柳磁性多孔复合材料浸渍在银氨溶液和二氧化钛纳米管的混合溶液中，倒进反应釜后，160℃反应10‑600min，取出后用去离子水反复清洗，真空干燥后得到二氧化钛纳米管‑蚕丝‑沙柳复合材料。本发明使用沙柳和蚕丝作为基材，原料充足，价格低廉，然后先后将磁性纳米四氧化三铁、纳米银、二氧化钛纳米管进行有效的协同自组装，最终得到二氧化钛纳米管‑蚕丝‑沙柳复合材料。该纳米复合材料在吸附材料、光催化、生物材料等领域有重要的应用价值。

界面层增强铝合金-碳化硅双基纤维复合材料及其制备方法 681

 0

本发明公开了一种界面层增强铝合金‑碳化硅双基纤维复合材料及其制备方法，该复合材料由纤维预制体、碳化硅、界面层和铝合金组成。制备方法：（1）将纤维预制体清洗并烘干；（2）采用先驱体浸渍裂解法在纤维预制体中原位填充碳化硅基体；（3）采用化学气相渗透法和化学镀技术制备界面层；（4）将铝合金熔液浸渗到制备好界面层的复合材料中，得到界面层增强铝合金‑碳化硅双基纤维复合材料。本发明解决了陶瓷基复合材料和铝合金的界面相容性问题，明显提高了铝合金对陶瓷基复合材料的润湿性，充分发挥了铝合金增韧补强的作用。本发明制备的复合材料性能优异，是航空航天领域重要的候选先进复合材料。

水体底泥重金属固定用复合材料的制备方法 904

 0

本发明提供一种水体底泥重金属固定用复合材料的制备方法，步骤如下：（1）芦苇生物炭制备：将收割的芦苇用15% H₃PO₄浸泡，浸泡后烘干，将处理后的芦苇置于管式马弗炉中，并以200 mL/min的速度通入氮气，炭化6h，凉至室温后水洗至中性。（2）椰壳生物炭制备：将洗涤、粉碎的椰壳用30% H₃PO₄浸泡，浸泡烘干后，将处理后的椰壳置于管式马弗炉中，并以200 mL/min的速度通入氮气，炭化6h，凉至室温后水洗至中性。（3）复合材料的制备：将过氧化钙粉末、椰壳生物炭、芦苇生物炭进行混合，获得复合材料。该复合材料通过强化底泥中重金属活化，再通过生物炭固定，降低重金属迁移能力及其生物有效性。

改善连续纤维增强热塑性复合材料产品外观的方法 826

 0

发明公开了一种改善连续纤维增强热塑性复合材料产品外观的方法，包括步骤：S1、在产品外观尺寸设计时，在复合材料热压后出现褶皱位置预留注塑填充部，使注塑填充部完全包覆褶皱；在复合材料热压后边缘至产品成品边缘间预留注塑填充部，使注塑填充部由复合材料横向延伸至产品成品边缘；S2、在复合材料成型的热压模具内开设与注塑填充部对应的注塑型腔；S3、取复合材料片材进行加热至软化并送入热压模具内；S4、由热压模具对复合材料片材进行热压成型，并同时在注塑型腔内注塑，使注塑料与复合材料片材粘结；S5、模压注塑完成后取出产品得到成品。本发明可改善材料拉伸产生的褶皱以及产品边缘毛刺问题，提高开发效率。

镁基粉末冶金复合材料及其制备方法 653

 0

本发明公开了一种镁基粉末冶金复合材料及其制备方法，该复合材料由以下重量百分比的物质组成：铁粉2%-5%、铜粉1%-3%、镍粉0.2%-0.8%、铬粉2%-3%、铝粉10%-15%、锌粉0.5%-1%、SiC颗粒16%-20%，余量为镁粉，其中SiC颗粒的粒度为5-15微米，纯度≥99.5%，镁粉的粒度为40-60微米，纯度≥99.9%。制备方法：a.于70-90℃下干燥5-8小时；b.于500-750℃条件下烧结1-3小时。本发明制备的镁基粉末冶金复合材料的耐磨性能好，能够满足实际应用中对镁基粉末冶金复合材料耐磨性能的要求。

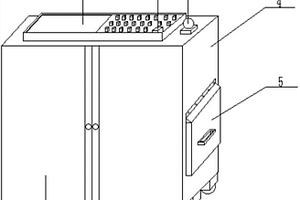

纺织复合材料加工用加热装置 959

 0

本实用新型公开了一种纺织复合材料加工用加热装置，包括外壳和操作器，所述外壳上端安装有所述操作器和报警器，所述操作器上端安装有指纹识别器，所述操作器内部安装有80C51单片机和电源，所述外壳一侧设置有出料口，所述出料口一侧安装有出料口密封门。有益效果在于：本实用新型通过设置四个滚轮，能够实现装置的随意移动，减少人工劳动量，通过设置报警器和温度传感器，能够实现装置在对复合材料加热时温度的时刻监控，防止温度因过高或过低影响复合材料的加热效果，通过设置伸缩杆和直线电机，能够实现当复合材料加热好后共同作用将复合材料放置板推起，使得加热完的复合材料很容易的导出装置之外，使用简单，适用性强。

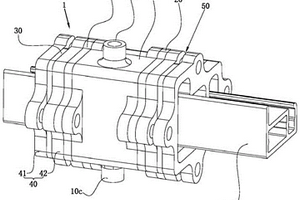

聚氨酯拉挤成型复合材料的在线涂覆装置 678

 0

本发明公开了一种聚氨酯拉挤成型复合材料的在线涂覆装置，包括供拉挤成型复合材料穿过的盒体，还包括限制穿过盒体的拉挤成型复合材料偏摆的定位部件，定位部件设置于盒体内部和/或外部；位于盒体一端且使拉挤成型复合材料表面的涂覆液形成涂层膜的成膜组件，至少在定位部件的下游设有成膜组件，成膜组件包括：对拉挤成型复合材料施加均匀涂层膜并对涂覆液形成密封且受挤作力时发生弹性形变的弹性部件，弹性部件上设有供拉挤成型复合材料穿过且与拉挤成型复合材料截面相匹配的型腔；与弹性部件连接的夹持机构，夹持机构上设有供拉挤成型复合材料穿过的第一让位空间。本发明具有确保密封性的优点。

耐低温高韧性复合材料 1047

 0

本发明涉及高分子材料领域，公开了一种耐低温高韧性复合材料及其制备方法，以重量份计，包括以下成分：聚碳酸酯82～94份、耐寒助剂2～6份、增韧剂8～12份、改性纳米粘土18～26份、抗氧化剂0.4～1.6份、环氧树脂5‑12份、固化剂0.5～1.5份。制备方法包括以下步骤：按重量份，将各组分依次加入高速混合机中混合均匀得到混合物料；将混合物料投入双螺杆挤出机中进行熔融挤出造粒得到粒料，加工温度为230～260℃，双螺杆挤出机主螺杆转速为700～800r/min；将粒料在100℃下干燥12h，用注塑机将粒料注塑成型即得耐低温高韧性复合材料，注塑温度为230～260℃。本发明中耐低温高韧性复合材料低温韧性的保持率较高，具有优异的低温冲击性能，可适应低温极端环境中的使用。

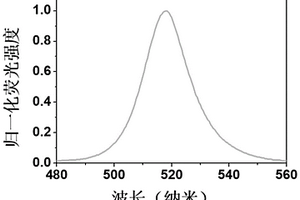

钙钛矿复合材料及其制备方法 610

 0

本发明涉及一种钙钛矿复合材料的制备方法，包括以下步骤：配制至少一种钙钛矿前驱体溶液，其中，钙钛矿前驱体的分子式为ABX₃，所述钙钛矿前驱体溶液中含有表面配体；将含Si‑Vi键的硅氧烷和含Si‑H键的硅氧烷混合均匀，其中，Si‑Vi键和Si‑H键的摩尔比为1:1‑10，然后向其中加入至少一种钙钛矿前驱体溶液，混匀后将混合溶液在10‑80℃下反应，反应完全后得到钙钛矿复合材料。这种复合材料发光稳定，且发光效率高，其耐水性好，在照明和显示领域以及防伪领域具有良好的应用前景。

石墨烯/氧化铁纳米复合材料的制备方法、负极及锂离子电池 1051

 0

本申请公开了一种石墨烯/氧化铁纳米复合材料的制备方法、负极及锂离子电池，该复合材料的制备方法，包括步骤：(1)、将氧化石墨烯加入去蒸馏水和乙二醇的混合溶液中超声分散；(2)、将七水硫酸亚铁、聚乙烯吡咯烷酮分散于混合液中，搅拌均匀；(3)、加入水合肼搅拌混合；(4)、将混合溶液置于密封环境下，在180～200℃下保温15～20小时；(5)、将反应物洗涤并干燥，获得石墨烯/氧化铁纳米复合材料。本发明获得的复合材料，氧化铁纳米粒子均匀地沉积在石墨烯纳米层上，阻止了石墨烯的团聚，所获得的复合材料应用于锂电池，有效提高了其结构的稳定性和电极的导电性，该复合材料表现出更高的可逆容量、良好的倍率性能和极好的稳定性。

新能源高压线用高阻燃复合材料及其制备方法 881

 0

本发明涉及一种新能源高压线用高阻燃复合材料，按重量份计，所述高阻燃复合材料的原料配方包括：聚乙烯树脂5~25份；聚烯烃弹性体25~50份；乙烯‑醋酸乙烯共聚物30~50份；氯化聚乙烯8~20份；复合阻燃剂30~60份；耐磨阻燃协效剂0.2~15份；抗氧剂0.7~2.5份；润滑剂1~2份；交联敏化剂1.5~3份。本发明通过改进配方，如采用双峰聚乙烯和高熔融指数高密度聚乙烯的混合物作为聚乙烯树脂、氯化聚乙烯作为改性剂，添加聚烯烃弹性体和乙烯‑醋酸乙烯共聚物，同时辅助添加复合阻燃剂、阻燃协效剂、抗氧剂等物质，使得本发明复合材料具有更优良的阻燃性能，可通过UL94 V0等级燃烧，同时保留了汽车高压线料的柔软性、耐高温性、耐油性、阻燃性等特点，且挤出工艺性能优异。

碳纳米管增强聚碳酸酯/碳纤维复合材料及其成型品 820

 0

本发明涉及高分子材料技术领域，具体是涉及一种碳纳米管增强聚碳酸酯/碳纤维复合材料及其成型品。所述碳纳米管增强聚碳酸酯/碳纤维复合材料，包括组分：聚碳酸酯、表面处理后的碳纤维、润滑剂、阻燃剂及抗滴落剂。所述成型品，为经所述碳纳米管增强聚碳酸酯/碳纤维复合材料成型后产生的产品。本发明的碳纳米管增强聚碳酸酯/碳纤维复合材料，将表面处理后的碳纤维加入到聚碳酸酯中，使碳纳米管在复合材料中的分散性增加，提升了复合材料的力学性能。

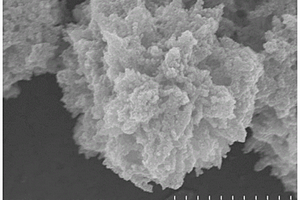

多孔Fe/C/N复合材料及其制备方法 982

 0

本发明涉及材料技术领域，本发明提供一种高效、稳定、环保多孔铁碳复合材料作为电芬顿阴极，以提高电芬顿体系的污染物降解效率和可持续性。该材料以铁基金属骨架有机化合物MIL‑(100)Fe为前驱体，以聚苯胺(polyaniline，PANI)为碳源与氮源，经高温碳化得到Fe/C/N多孔复合材料。本发明的Fe/C/N复合材料具有高效且稳定的非均相电芬顿催化性能，在实际应用中，该材料具备氧还原作用和芬顿催化作用，可在电离生成H₂O₂的同时催化H₂O₂生成·OH，无需投加其他试剂或催化剂。

免喷涂、无流痕ABS复合材料及其制备方法 735

 0

本发明涉及高分子材料技术领域，具体涉及一种免喷涂、无流痕ABS复合材料及其制备方法，该复合材料包括以下重量份数的原料：高流动性ABS树脂30-50份、高流动性PMMA树脂5-40份、特殊颜料5.4-29.9份、处理液0.9-2.6份、相容剂0-25份、加工助剂0-3份。特殊颜料由0.5-2份的底色颜料和0.1-0.3份的珠光颜料与有机溶剂混合组成，底色颜料和珠光颜料的总质量与有机溶剂的重量比为1:8-12；处理液是由处理剂与有机溶剂按重量份比为1:8-12的比例混合而成；有机溶剂为无水乙醇、无水丙醇、无水丙三醇中的至少一种。该ABS复合材料流动性高、硬度高、珠光效果显著。

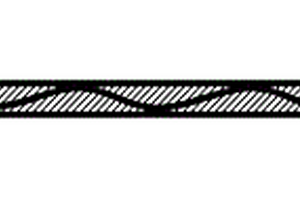

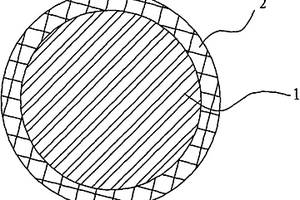

用于增强电缆的复合材料芯及其制备工艺和增强电缆 677

 0

本发明涉及一种用于增强电缆的复合材料芯及其制备工艺和增强电缆,所述复合材料芯包括内芯、外层,内芯由纤维与热固性树脂复合而成,外层包括纤维编织管和热固性树脂,纤维编织管和热固性树脂复合形成外层,外层纤维编织管为由多根纤维束相互交错编织而成的网状结构。相互交错的编织结构大大增强了复合材料芯的横向强度,大大提高了复合芯的抗疲劳强度,延长复合芯和输电电缆的使用寿命;并且完全避免在制造电缆过程中由于导体绞绕挤压而使复合芯开裂破损的问题。由于外层采用了纤维编制管,相互交错编织的结构大大增加了外层的柔性,可以满足制造大直径复合材料芯的要求。

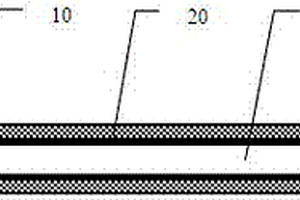

真空绝热陶瓷基复合材料 1043

 0

本发明公开了一种真空绝热陶瓷基复合材料，其特征在于由内层支撑材料和外层包覆陶瓷基复合材料构成，内层支撑材料为石墨板，内为空腔，空腔内的气体压力小于1000Pa。外层包覆陶瓷基复合材料为碳纤维增强的C/C复合材料，C/SiC复合材料，C/C‑SiC复合材料。该材料能够在1500℃以上环境下使用，具有极低的热导系数，能够显著降低保温层的厚度。

脲醛树脂基复合材料及其制备方法 1068

 0

本发明提供脲醛树脂基复合材料，其组份以及重量份数为：脲醛树脂40～60份，PPS?6～8份，相容剂3～4份，氧化铝空心微球8～10份，增韧剂2～5份，填料15～20份，偶联剂1～2份，固化剂1～2份，颜料0.5～1份，润滑剂1～2份，稳定剂3～5份。本发明还提供了该复合材料的制备方法。本发明提供的滑雪板用脲醛树脂基复合材料具有很好的韧性、耐水解性以及耐热性，可应用于多种场合。

抗撕裂增韧改性硅PU塑胶复合材料及其制备方法 926

 0

本发明公开了一种抗撕裂增韧改性硅PU塑胶复合材料及其制备方法，包括如下重量份组分：硅PU树脂 50～60份、EVA 50～60份、马来酸酐接枝聚烯烃弹性体 20～30份、增强纤维5～10份、硅烷偶联剂3～8份、填料10～20份、阻燃剂2～5份、抗氧剂1～3份。本发明一种抗撕裂增韧改性硅PU塑胶复合材料的制备方法，操作简便，容易实现，其通过硅PU树脂与EVA树脂的配方设计及合理调整成型工序，使得所制备的塑胶复合材料具有优异的抗撕裂性能，其强度和韧性均较佳，满足塑胶地板使用要求，且阻燃性能较佳，综合性能优异，对改善和提高塑胶地板的使用寿命和质量具有突出的实际意义，市场前景广阔。
