江苏南京有色金属复合材料技术理论与应用

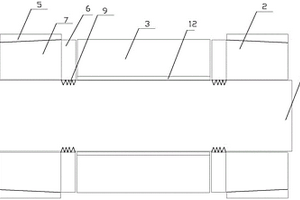

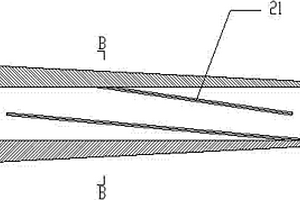

采用螺旋开槽夹片的预应力纤维增强复合材料索锚固装置 1003

 0

本发明公开了一种采用螺旋开槽夹的预应力纤维增强复合材料索锚固装置，包括锚块、设置在锚块的开孔中的复合材料索锚固夹片和设置在复合材料索锚固夹片中的复合材料索，复合材料索锚固夹片为整体结构且两端均超出锚块的开孔长度，在复合材料索锚固夹片的本体纵向上设置有n个螺旋开槽。本发明锚固装置应用于FRP索的锚固，采用夹片夹持的同时将传统锚具夹片的直线槽设计变为曲线槽，弹性槽从夹片顶部开始，至底部时在横截面投影上转过90度，具有可重复使用、锚固效率高等优点。

内生金属间化合物金属玻璃复合材料及其制备方法 555

 0

本发明公开了一种内生金属间化合物金属玻璃复合材料及其制备方法。其合金成分原子百分比表达式为：ZraTibCucNidBee，其中30≤a≤39，10≤b≤12，6≤c≤9，4≤d≤8，32≤e≤50，a+b+c+d+e=100。制备上述的内生金属间化合物金属玻璃复合材料方法，包括以下步骤：选取块体金属玻璃合金体系，根据相选择原理，调整合金成分，使其在凝固过程中能够先析出金属间化合物相；采用电弧熔炼的方法，把第一步得到的合金成分熔炼成母合金；母合金重新熔化，采用重力铸造或铜模吸铸成型材；将型材放入处理好的坩埚中，采用感应熔炼至熔融状态，保温后快速顺序凝固，获得金属间化合物第二相均匀分布于金属玻璃基体上的铸态内生复合材料。本发明在保持块体金属玻璃高强度、高硬度的同时，可以大幅度提高其室温塑性。

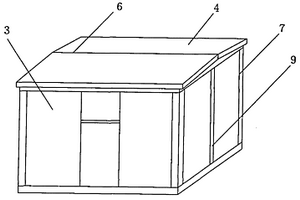

复合材料装配式房屋 844

 0

本发明涉及一种复合材料装配式房屋,其墙板(3)与屋面板(4)采用以泡沫或轻木为芯材(1)的复合材料夹层结构形式,可工业化生产。屋面板(4)和墙板(3)具有较高的承载能力,形成墙板自承重体系,也可采用玻璃钢梁柱骨架(5)受力体系。由于本发明复合材料装配式房屋具有轻质高强、保温节能、耐腐蚀的显着特点,因此可实现快速装配,用于各种临时性和永久性房屋,如:救灾抢险临时房屋、采油勘探等野外作业临时房屋、临时指挥所等。

原位聚合ABS改性尼龙复合材料 665

 0

本发明属于混凝土结构加固用复合材料的制备领域,本发明提出了一种原位聚合ABS改性尼龙复合材料的制备方法,步骤为:按50%～85%体积率,将碳纤维铺设在模具中并预热,温度为140℃～180℃,时将预热到90℃～120℃的丁腈橡胶HTBN、ABS树脂、氢氧化钠、主抗氧剂、辅助抗氧剂和己内酰胺按质量百分比为丁腈橡胶∶ABS树脂∶氢氧化钠∶主抗氧剂∶辅助抗氧剂∶己内酰胺=5%～15%∶5%～20%∶0.1%～0.2%∶0.1%～0.5%∶0.1%～0.5%∶100%混合后注入模具中,反应压力为1个大气压,其中丁腈橡胶的数均分子量为4000～4400,控制整个体系黏度0.02～1PA.S,原位聚合反应30MIN后制备得到原位聚合ABS改性尼龙复合材料的片材。

应力氧化环境下单向陶瓷基复合材料应力应变曲线预测方法 676

 0

本发明预测了在高温应力氧化环境下单向陶瓷基复合材料的应力应变曲线，基于离散单元的思想建立了复合材料的应力应变曲线预测模型，考虑了在氧化过程中应力对基体裂纹数的影响，使用了单元参数来表征各个单元在拉伸时的损伤情况，根据氧化后热解碳界面和C纤维的剩余力学性能，引入了复合材料氧化损伤系数，通过施加微小应变来计算各单元对应应力，从而得到在高温应力氧化一定时间后复合材料的应力应变曲线。本发明提出的预测模型充分考虑了热解碳界面和C纤维随氧化时间、温度的退化规律，并引入了复合材料氧化损伤系数来表征各组分氧化后强度变化，能够精确的预测出单向陶瓷基复合材料在高温应力氧化后的应力应变曲线，节约了大量的实验成本。

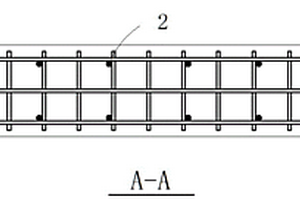

配置纤维增强复合材料网格筋的高抗剪性能混凝土剪力墙 957

 0

本发明公开了一种配置纤维增强复合材料网格筋的高抗剪性能混凝土剪力墙，该剪力墙配筋包含纤维增强复合材料网格筋和普通钢筋；纤维增强复合材料网格筋根据剪力墙抗剪性能要求，按照设计间距水平布置，以其特有的网格形状实现对传统钢筋混凝土剪力墙的水平分布筋、箍筋及拉结筋的统一替代；普通钢筋紧靠纤维增强复合材料网格筋的网格节点沿墙身竖向布置，与节点进行有效连接，形成内部增强骨架；本发明利用纤维增强复合材料以一体化网格的形式实现对沿剪力墙竖向布置普通钢筋的侧向支撑和约束，网格筋特有的构造形式同时也可简化剪力墙的施工工序；本发明利用纤维增强复合材料网格筋的高强特性和耐腐蚀性提高混凝土剪力墙的抗剪性能和构件的耐久性。

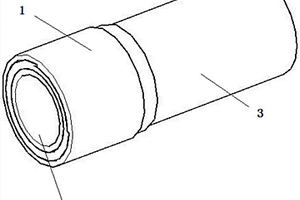

高承载、高疲劳性能的复合材料管多级齿连接装置 739

 0

本发明提供的一种高承载、高疲劳性能的复合材料管多级齿连接装置，包括外金属管、内金属管、过渡金属管；所述外金属管、复合材料管、内金属管自外而内依次设置；所述外金属管、内金属管与复合材料管之间通过齿咬合传力和/或由预紧力产生的摩擦力传力；其中，所述外金属管与复合材料管之间设有互相咬合的齿，和或/内金属管与复合材料管之间设有互相咬合的齿；其中，预紧力通过外金属管被挤压使金属外金属套筒产生变形施加和/或内金属管挤压复合材料管产生变形施加。该连接头结构简单、成本低廉、使用方便，通过齿连接和预紧力连接配合，承载力高、抗疲劳性能差强。

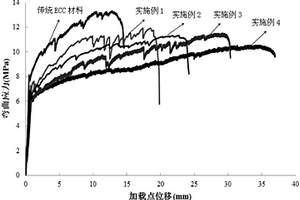

橡胶-高延性水泥基复合材料及其制备方法 637

 0

本发明公开了一种橡胶-高延性水泥基复合材料，包括以下组成成分：水泥、粉煤灰、水、减水剂和橡胶添加剂，其中橡胶添加剂为橡胶粉或橡胶粉和石英砂的混合物。按照一定的配比和顺序进行搅拌制得本发明的材料，因加入了橡胶粉，增大高延性水泥基复合材料的变形能力。此外，由于本发明利用了大量的粉煤灰、橡胶粉作为原材料，消耗了现有的不利于环保的工业废渣与废旧橡胶，同时减少了石英砂的用量，有利于减少碳排放，使得高延性水泥基复合材料材料更加绿色。本发明的橡胶-高延性水泥基复合材料的研发可以大大改善传统高延性水泥基复合材料的性能，从而便于高延性水泥基复合材料材料在我国工程领域的应用推广。

氧化石墨片层/聚苯胺复合材料及其制备方法 863

 0

本发明涉及一种氧化石墨片层/聚苯胺复合材料及其制备方法。该复合材料由以下步骤制备而得:将氧化石墨加到分散剂中超声分散,形成均匀分散的单片层氧化石墨混合液;室温下,向第一步所得混合液中滴加苯胺,继续超声分散形成混合液;将氧化剂加入掺杂酸中得到的溶液逐滴加入第二步所得混合液中,搅拌聚合;将第三步得到的混合液离心、洗涤、真空烘干得到氧化石墨片层/聚苯胺复合材料。本发明充分利用氧化石墨大的比表面积,和表面氧基基团形成结合位点,通过氧化石墨单片层上的羧酸基团的化学掺杂作用,与聚苯胺骨架有机地结合在一起,形成氧化石墨/聚苯胺复合物;制备该产品的操作过程简便,其生产周期短,产率高,对设备要求不高。

固定效果好的复合材料筋的锚固装置 940

 0

本实用新型提供的一种固定效果好的复合材料筋的锚固装置，包括左锚具、右锚具、连接管、复合材料筋、限位螺母；所述左锚具、右锚具分别包括锚定部和限位部，锚定部)中部设有复合材料筋槽，所述复合材料筋槽内设有环状螺纹齿；所述复合材料筋与复合材料筋槽的接触面上设有与复合材料筋槽内的环状螺纹齿配合的齿；所述限位部为两片对称设置的弹性限位弧，所述弹性限位弧外壁上设有与限位螺母相配合的螺纹，所述限位螺母内径自外向内递减；所述复合材料筋依次穿过左锚具、连接管、右锚具；所述连接管内壁设有防滑层。本实用新型提供的锚具结构简单，使用方便，成本低廉，承载力高，连接效率高。

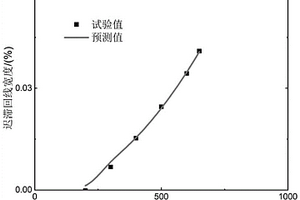

通过迟滞回线宽度预测纤维增强陶瓷基复合材料界面剪应力的方法 608

 0

本发明属于纤维增强陶瓷基复合材料界面属性测试技术领域，具体涉及一种通过迟滞回线宽度预测纤维增强陶瓷基复合材料界面剪应力的方法。本发明分析陶瓷基复合材料循环加载情况下界面脱粘情况，当界面部分脱粘时，采用剪滞模型分别获得加载和卸载过程中纤维轴向细观应力场，采用断裂力学方法分别获得加载和卸载过程中的界面脱粘长度及滑移长度，采用基体随机开裂模型确定不同峰值应力下的基体裂纹间距，根据纤维轴向应变与复合材料应变之间的关系，确定复合材料加载和卸载过程中的应变，根据应变计算纤维增强陶瓷复合材料的迟滞回线宽度，将理论预测的迟滞回线宽度与试验测量值进行数值迭代，获得纤维增强陶瓷基复合材料的界面剪应力。

石墨烯复合材料的制备方法 1001

 0

本发明涉及石墨烯制造和石墨烯应用技术领域，具体为一种氧化石墨烯复合材料的制备方法。所述石墨烯复合材料的制备方法,包括如下步骤：S1、将氧化石墨超声分散在超纯水中得到氧化石墨烯的分散液；S2、制备具有核壳结构的TiO2‑MoO3胶体溶液；S3、将所得的氧化石墨烯的分散液与TiO2‑MoO3核壳结构纳米颗粒胶体溶液按照充分混匀，调节PH，超声分散后获得氧化石墨烯复合材料分散液；S4、向氧化石墨烯复合材料分散液中加入还原剂，得到石墨烯复合材料分散液；S5、将所得分散液的上层液低速离心，再将低速离心后的上清液高速离心，获得石墨烯复合材料沉淀物；S6、将沉淀物冷却，并过滤，去离子水洗涤后乙醇洗，将得到的产物在真空干燥箱中干燥，制得石墨烯复合材料。

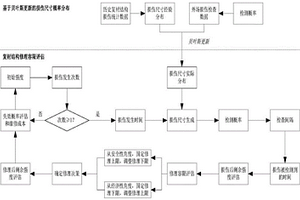

复合材料结构件的修理容限确定方法 892

 0

本发明公开了复合材料技术领域的一种复合材料结构件的修理容限确定方法，通过仿真获取复合材料结构件在整个寿命周期内不同类型的损伤发生的次数；根据损伤发生的次数，仿真出损伤发生的时间，并依次生成与不同类型的损伤相应的损伤尺寸、损伤尺寸对应的损伤概率、损伤发生到损伤被检测出所经过的检查间隔的次数、损伤被检测到的时间、损伤后复合材料结构件的剩余强度；根据复合材料结构件的剩余强度和修理容限生成相应的修理方案，并计算复合材料结构件在整个寿命周期内的失效概率和维修成本，从安全性角度确定修理下限，从经济性角度确定修理上限。复合材料结构件的修理容限确定方法能对复合材料结构件的修理上限和修理下限进行准确界定。

建筑减振用装配式铅-泡沫铝复合材料阻尼器 606

 0

本发明提供了一种建筑减振用装配式铅-泡沫铝复合材料阻尼器，该阻尼器由三块泡沫铝复合材料通过铅芯棒连接在一起，从而构成一种新型的复合型耗能减振装置。本发明充分地利用了泡沫铝复合材料的三维连通的高阻尼特性和铅芯较高的初始剪切刚度和延性。泡沫铝复合材料是把粘弹性材料填充于泡沫铝中的孔洞里面，只要这种复合材料结构发生振动时，其中的粘弹性材料和泡沫铝两者的界面之间就容易产生相互错动，达到高阻尼摩擦耗能的效果。由于铅芯的初始剪切刚度比泡沫铝复合材料高，因此在小振幅振动时，只有泡沫铝复合材料在往复运动耗能；大振幅振动时，铅和泡沫铝复合材料能共同运动，一起耗能，从而达到高阻尼耗能效果。

考虑基体与纤维碎断的编织陶瓷基复合材料疲劳迟滞回线的预测方法 940

 0

本发明提供了一种考虑基体与纤维碎断的编织陶瓷基复合材料疲劳迟滞回线的预测方法，属于复合材料疲劳迟滞回线预测技术领域。本发明提供的方法具体是分析编织陶瓷基复合材料基体以及纤维碎断过程，确定基体裂纹随机开裂过程以及纤维断裂概率和完好纤维承担应力；基于卸载与重新加载滑移机理，获得考虑基体与纤维碎断的编织陶瓷基复合材料卸载与重新加载本构关系，以此预测编织陶瓷基复合材料应力‑应变迟滞回线。本发明提供的方法考虑了基体与纤维碎断因素对疲劳迟滞回线的影响，能够准确地预测基体与纤维碎断对编织陶瓷基复合材料造成的损伤问题，提高了编织陶瓷基复合材料迟滞回线预测的准确性。

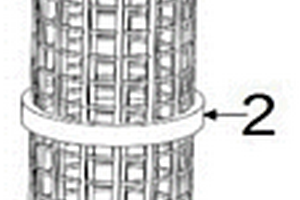

配置复合材料格栅的混凝土组合构件及其制造工艺 759

 0

本发明提供一种配置复合材料格栅的混凝土组合构件及其制造工艺，组合构件由复合材料格栅骨架浇筑混凝土成型，复合材料格栅骨架由复合材料格栅、多个定型箍和多个固定件组成，多个定型箍设于复合材料格栅的外围，多个固定件绑扎于定型箍的外围，复合材料格栅的搭接处通过尼龙绑带或金属钢丝绑扎；制备工艺包括以下步骤：准备复合材料格栅和定型箍以及固定件；复合材料格栅骨架制备：浇筑成型得到组合构件。本发明的组合构件受力性能优异，相比于素混凝土和钢筋混凝土，组合构件抗弯强度、抗弯韧性指数、抗压承载能力有了较大提升。同时施工方便，免去了钢筋绑扎等工序，复合材料格栅片材整张直接卷曲放入定型箍内即可，灵活组成各种内部结构。

引入分层损伤的复合材料弯曲失效模拟方法 927

 0

本发明公开了一种引入分层损伤的复合材料弯曲失效模拟方法，包括：建立复合材料弯曲几何模型，根据实际铺层厚度对几何体划分铺层；建立内聚力模型，选择内聚力模型的本构关系，设置相关内聚力模型参数，设置复合材料铺层单元和夹具的材料参数；对几何模型进行网格划分，对铺层间设置内聚力接触，建立有限元模型；根据复合材料结构的弯曲受载形式，确定边界条件和施加载荷；对有限元模型进行计算，获取计算结果：计算弯曲强度，提取载荷‑位移曲线，获得复合材料的分层裂纹扩展过程。本发明能够对复合材料结构的弯曲失效模式进行有效的分析和预测，保障结构安全性。

形貌可控的铂钯/二硫化钼纳米复合材料的制备方法 926

 0

本发明公开了一种形貌可控的铂钯/二硫化钼纳米复合材料的制备方法。在合成过程中，改变铂钯前驱体的比例，一步法合成得到了不同形貌的双金属功能化二硫化钼纳米复合材料，在改变比例Pd:Pt＝10:1、1:1、1:5时合成得到了球形、凹面立方块和花状的铂钯双金属纳米颗粒功能化二硫化钼纳米复合材料，三者作为催化剂均对甲醇的催化氧化有催化活性，并且对比了三种催化剂对甲醇催化氧化的活性。本发明得到的一种形貌可控的铂钯/二硫化钼纳米复合材料采用简单、高效的一步法合成成功制备出了形貌可控，尺寸可控，组分可控的铂钯双金属纳米颗粒功能化二硫化钼纳米复合材料，该复合材料可作为催化剂应用于甲醇的催化氧化。

抗凝冰复合材料及制备方法 640

 0

本发明公开了一种抗凝冰复合材料及制备方法，该复合材料包括融雪盐材料、改性明胶及憎水改性剂材料，其中改性明胶是采用乳化SBS改性沥青对明胶进行改性获得。制备方法为将改性明胶加热喷洒于搅拌的融雪盐材料上后，并继续喷洒憎水改性剂材料，烘干制得该抗凝冰复合材料。本发明抗凝冰复合材料由于膜结构的改变使得包裹的融雪盐材料在非使用季节不析出，提高了抗凝冰复合材料的使用效率。将抗凝冰复合材料掺在含砂雾封层而非传统沥青中使得融雪盐材料析出更容易，同时也避免了对沥青混合料性能的不利影响。

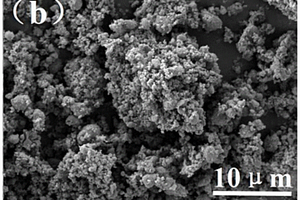

锂离子电池的硅基负极复合材料、制备方法及锂离子电池 858

 0

本发明提供一种锂离子电池的硅基负极复合材料，该硅基负极复合材料为Si/SiO+M复合材料，所述Si/SiO+M复合材料以硅(Si)为内核，所述硅的表面附着有氧化亚硅(SiO)和纳米金属(M)，从而在硅的表面形成氧化亚硅+纳米金属的双相结构；其中，所述金属氧化物为MxO，x＝1或2，M为过渡金属。本发明还提供一种锂离子电池的硅基负极复合材料的制备方法及锂离子电池。本发明的硅基负极复合材料可缓解硅负极材料的体积膨胀，具有良好的电化学性能，且制备过程环境友好。

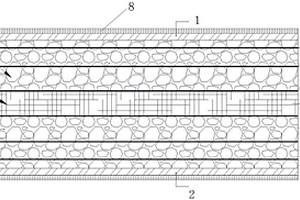

高分子复合材料板及其制备方法 672

 0

本发明涉及一种高分子复合材料板及其制备方法;采用高温固化拉伸工艺制备复合材料板，制备高分子复合材料板依次设有表面毡增强材料层Ⅰ、增强夹芯层、表面毡增强材料层Ⅱ，所述表面毡增强材料层Ⅰ和增强夹芯层之间依次设置树脂基体层、高分子纤维材料层、树脂基体层、高分子纤维材料层，所述增强夹芯层和表面毡增强材料层Ⅱ之间依次设置高分子纤维材料层、树脂基体层、高分子纤维材料层和树脂基体层；高分子复合板通过纤维交织编织、树脂浇注整体模压而成，具有最大程度的耐腐蚀性能；复合板的整体结构负载更均匀分布化，有助于安装及其支撑结构的均匀受力；具有耐腐蚀、轻质高强、阻燃、抗冲击和抗疲劳等综合经济效益。

强韧化金属玻璃复合材料及其制备方法 767

 0

本发明公开了一种强韧化金属玻璃复合材料及其制备方法，其制备方法如下：（1）选择β‑Zr/金属玻璃复合材料或β‑Ti/金属玻璃复合材料为基础合金；（2）添加0.5‑2%（重量百分比）的氧化锆或氧化钛粉末；（3）将基础合金破碎成粉末，并添加的氧化锆或氧化钛粉末混合均匀，放入坩埚内感应加热至熔化，并实施快速顺序凝固，进而获得具有壳核结构沉淀相的金属玻璃复合材料。本发明制备了高强高韧的大尺寸金属玻璃复合材料，该复合材料具有显著的加工硬化能力和优异的拉伸强度及塑性。

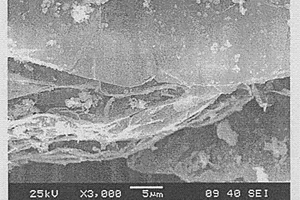

石墨烯与环氧树脂化学复合材料及其制备方法 686

 0

发明提出一种步骤简单的高强度臭氧化改性石墨烯/环氧树脂化学复合材料及其制备方法，该石墨烯与树脂复合材料为两相结构，主体为环氧树脂基体，臭氧化的石墨烯做为材料的增强剂。制备过程简便易行：包括商业石墨烯的臭氧化处理和功能化石墨烯与环氧树脂复合材料的复合两个步骤。改性石墨烯/环氧树脂复合材料相对比环氧树脂本身以及石墨烯/环氧树脂复合材料的拉伸强度，抗压强度以及抗冲击性能有很大的提高，石墨烯和环氧树脂之间的界面结合性能大大提高，有利于复合材料强度的增强。且本发明提出的改性石墨烯的臭氧化方法，条件温和，可以快速，大量的制得功能化的石墨烯材料，且功能化程度高，有利于石墨烯与更多的树脂的官能团发生化学反应，反应过程的大量放热提高了反应速度。

聚醚醚酮复合材料及其制备方法 997

 0

聚醚醚酮复合材料,由聚醚醚酮与二硫化钼、三氧化二铝、铜粉、二氧化硅或不锈钢粉二元复合构成,其重量比为80-99.9∶0.1-20。在以上述重量为100%的基础上再添加聚四氟乙烯或聚苯酯,聚四氟乙烯加量为0.1-80%重量比,聚苯酯加量为0.1-20%重量比,构成三元聚醚醚酮复合材料。在上述二元或三元复合重量基础上添加碳纤维或玻璃纤维,添加量为0.1-50%重量比。本发明复合材料导热系数明显提高,在抗拉强度、球压硬度、摩擦系数以及线膨胀系数等方面都有明显的进步。尤其是有些性能明显改善,并且能降低成本。

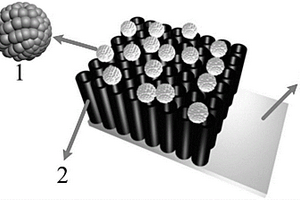

金微球-氮化钛纳米管阵列复合材料及其制备方法和应用 703

 0

本发明提供了一种金微球-氮化钛纳米管阵列复合材料，包括金微球、氮化钛纳米管阵列和氮化钛基片；所述的金微球均匀且独立附着在氮化钛纳米管阵列的管口表面，金微球单层均匀分布，相邻金微球之间均匀间隔分离而不聚集堆积；氮化钛纳米管阵列垂直排列在氮化钛基片上面，氮化钛纳米管管底与氮化钛基片表面连接并形成一整体结构。还提供了该复合材料的制备方法及其在无酶过氧化氢电化学传感器中的应用。该复合材料采用脉冲电流法电化学沉积反应合成金微球-氮化钛纳米管阵列复合材料，所述的复合材料制备过程简单，易于放大实现规模化生产，且复合材料的形貌规则可控，具有广阔的实际应用价值与工业生产前景。

用于电磁屏蔽的轻质石墨基纳米磁性金属复合材料的制备方法 836

 0

本发明涉及一种用于电磁屏蔽的轻质石墨基纳米磁性金属复合材料的制备方法,属电磁屏蔽材料相关领域;将膨胀石墨与磁性金属的前驱物溶液混合搅拌均匀,蒸发溶剂后烘干,所得混合物在还原性气氛中于300℃-1000℃处理,用普通氮气钝化并冷却至室温,得到膨胀石墨与磁性纳米金属的复合材料,二者相对含量可调。该复合材料质地轻,电磁性质优良,且可压制成所需的各种形状。该材料在300KHZ-1.5GHZ范围内电磁屏蔽效能优异,达到70-105DB,磁性金属的加入改善了膨胀石墨在低频波段的电磁屏蔽效能。该方法简单高效,适合大量制备,所得产品有望在航空航天,军事,电子电器产品上得到应用。

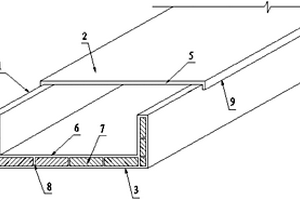

复合材料夹层结构电缆桥架 689

 0

本发明公开了一种便于推广、施工简便的能有效提高刚度，可实现高承载、大跨度的复合材料夹层结构电缆桥架，包括槽型单元和盖板单元；所述槽型单元包括侧板和底板，所述侧板和底板结构为下列四种形式之一或者组合：复合材料面层构成的实心壳体；复合材料面层与夹芯材料组成的夹层实体；复合材料面层与格构腹板组成的夹层实体；复合材料面层与夹芯材料、格构腹板组成的夹层实体；所述侧板和底板最多只能有一个采用复合材料面层构成实心壳体结构。本发明可在地铁、大桥等大型通讯及电力输送线路上设置。

高硬度刀具用复合材料及制备方法 706

 0

本发明提供一种高硬度刀具用复合材料及其制备方法,该复合材料具有高抗弯强度。其制备方法工艺简单,生产成本低,适于工业化生产。该高硬度刀具用复合材料,各成分的质量百分含为:碳化铁为5-8%,碳化锆为20-30%,金刚石为15-20%,钴锆中间合金为10-15%,Co和Zr的摩尔比为11:2,Y为0.05-0.1%,其余为碳化钛。

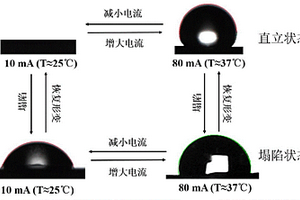

同时具有电和温度响应的形状记忆复合材料及其制备方法和在固定化细胞中的应用 779

 0

本发明公开了一种同时具有电和温度响应的形状记忆复合材料的制备方法，包括如下步骤：(1)将热塑性聚氨酯与二维石墨烯混合后，固化，得到具有电响应的形状记忆复合材料；(2)以光刻蚀后的硅片为模板，对步骤(1)所得形状记忆复合材料进行热压印，得到具有微图案的形状记忆复合材料；(3)将步骤(2)所得具有微图案的形状记忆复合材料接枝温度响应性单体，即得同时具有电和温度响应的形状记忆复合材料。本发明所提供的同时具有电和温度响应的形状记忆复合材料借助二维石墨烯优异的导电导热性能和电传输特性，在不影响细胞正常生长代谢的条件下，能通过外加电流改变温度调控材料表面浸润性，无需借助外力作用即可实现复合材料表面润湿性的切换。

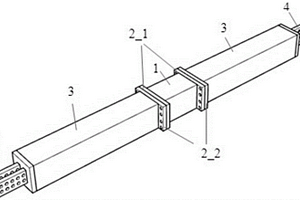

装配式泡沫铝复合材料减振耗能支撑 650

 0

本发明是一种装配式泡沫铝复合材料减振耗能支撑装置，该装置由泡沫铝复合材料耗能段(1)，及其上下两端的钢构件(3)组成；其中，泡沫铝复合材料耗能段(1)的两端是制作泡沫铝复合材料耗能段时两端未切除的纯铝(5)，在纯铝(5)的外端为复合材料耗能段连接板(2_1)，在复合材料耗能段连接板(2_1)的端面上设有螺栓孔(6)；钢构件(3)与泡沫铝复合材料耗能段(1)相连接的一端设有钢构件段连接板(2_2)，该钢构件段连接板(2_2)与复合材料耗能段连接板(2_1)相连接，在钢构件(3)的外端设有螺栓连接板(4)，用于与外部结构连接。本发明有效地改善了结构的抗震、抗风性能，构造简单，安装维修方便。
