江苏南京有色金属复合材料技术理论与应用

低摩擦高耐磨性的聚四氟乙烯复合材料及制备方法 568

 0

一种低摩擦高耐磨性的聚四氟乙烯复合材料及制备方法,属自润滑复合材料,该自润滑复合材料的重量成分比为:二硫化钼1%~10%,纳米氧化铝占4%～20%,聚四氟乙烯占70%~95%。将上述三种组成成分80-120℃烘干3-4小时,通过机械高速搅拌充分混合后,模压成型,然后在烧结炉中加热到370-390℃,保温1-3小时,随炉冷却后,得到本发明的复合材料。该复合材料与纳米氧化铝与聚四氟乙烯复合材料(未填充二硫化钼)相比,干滑动摩擦系数降低20%,磨损寿命提高30%以上,综合摩擦性能优越,可用于制造自润滑的轴承,替代滚动轴承,应用前景广阔。

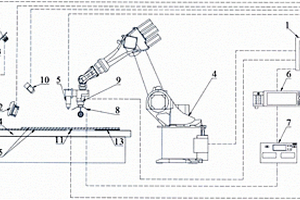

激光诱导石墨烯作为加热元件的热塑性复合材料焊接设备 611

 0

本发明公开了一种激光诱导石墨烯作为加热元件的热塑性复合材料焊接设备；包括中央控制系统、识别摄像头、路径规划系统、六轴机器人、激光刻蚀系统、射频焊接系统、加工平台。中央控制系统储存工艺参数和发送命令；路径规划系统接收识别摄像头的识别结果，规划六轴机器人的运行路径；激光刻蚀系统可以在复合材料表面生成激光诱导石墨烯；射频焊接系统实时监控热源位置温度和复合材料板的竖直方向变形并向中央控制系统输出数据，再通过调节射频信号的功率、连接部位的压力以及冷风机转速实现复合材料板的焊接。本发明可适应多种热塑性树脂基复合材料的焊接工艺和满足复杂曲面复合材料构件的焊接需求，射频施加器较为简单的结构使其便于按需改装。

球形纳米铁硫复合材料的制备方法及其应用 924

 0

本发明公开了一种球形纳米铁硫复合材料的制备方法及其应用，制备方法为：室温下将亚铁盐溶解于盐酸溶液，通入氮气后在搅拌条件下加入Na₂S溶液，进行反应，然后加入茶多酚，继续搅拌进行反应，得到黑色颗粒，经后处理得到球形纳米铁硫复合材料；其中，所述Na₂S与亚铁盐的摩尔比为5:1～1:1；所述茶多酚与亚铁盐的摩尔比为1:2～2:1。该球形铁硫复合材料活化过硫酸盐具有电子传输快、活化过硫酸盐效率高、产生活性自由基氧化能力强和过硫酸盐利用率高等优点，在修复有机污染土壤和水体方面具有广泛的应用前景。

陶瓷基复合材料应力氧化界面消耗长度观测方法 764

 0

一种陶瓷基复合材料应力氧化界面消耗长度观测方法，可以直观观测陶瓷基小复合材料基体裂纹处界面消耗长度分布，解决了高温应力氧化环境下界面消耗长度难以试验获取的技术难题。本发明基于扫描电子显微镜和能谱仪等仪器，对陶瓷基小复合材料在应力氧化环境下基体裂纹处界面消耗长度分布进行观测，操作简单，测试结果准确。本发明提供的实施方案简单易施，测试成本低且固有通用性，不仅适用于陶瓷基小复合材料界面消耗长度的观测，也适用于其他单向陶瓷基复合材料界面消耗长度的观测。本发明提供的观测方案解决了陶瓷基小复合材料在应力氧化环境下细观力学建模的关键参数获取问题，对于进一步模拟材料氧化后的剩余力学性能奠定了坚实的基础。

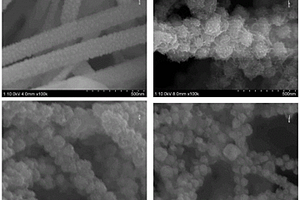

具有Yolk-Shell结构的TiO2纳米线-Ag/AgCl-Fe3O4复合材料的制备方法 924

 0

本发明公开了一种具有Yolk-Shell结构的TiO2纳米线-Ag/AgCl-Fe3O4复合材料的制备方法，包括以下步骤：(1)利用水热法在Ti片表面修饰纳米TiO2纳米线；(2)利用液相还原法制备步骤(1)制备的修饰TiO2纳米线的Ti片上进一步修饰AgNP，得到修饰纳米TiO2纳米线-AgNP的Ti片；(3)用浸没法将修饰纳米TiO2纳米线-AgNP的Ti片浸没到氯化铁水溶液中，得到纳米TiO2纳米线-Ag/AgCl-Fe3O4复合材料。本发明的制备方法所需原料丰富，成本低，无废弃物产生，制备工艺简单，重复性好。所制备的复合材料在光催化、气敏材料、抗菌材料等方面有着广泛的应用。

智能检测免维护钢-复合材料屈曲约束支撑的装置 536

 0

本发明公开了一种智能检测免维护钢-复合材料屈曲约束支撑的装置，该智能检测免维护钢-复合材料屈曲约束支撑的装置包括：支撑内核钢芯、波形节、GFRP约束段、光纤复合材料传感层、传感器数据传输线、成型泡沫层。本发明通过设置光纤复合材料传感层和传感器数据传输线，实现了支撑内钢芯屈曲变形时，光纤复合材料传感层光波中心波长和频率的变化反映了GFRP约束段的应力水平，进而说明钢芯的工作状态。本发明结构简单、自重轻、耐腐蚀、免维护、能智能监控；较好的解决了现有屈曲约束支撑无法反映自身工作状态的问题，提供了一种性能优良的智能检测免维护钢-复合材料屈曲约束支撑的装置。

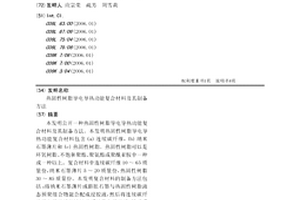

热固性树脂导电导热功能复合材料及其制备方法 586

 0

本发明公开一种热固性树脂导电导热功能复合材料及其制备方法。本发明热固性树脂导电导热功能复合材料包含(a)连续碳纤维，(b)纳米石墨薄片和(c)热固性树脂。热固性树脂可以是环氧树脂、不饱和聚酯、聚氨酯或聚酰亚胺中一种或一种以上。复合材料中连续碳纤维10～65质量份，纳米石墨薄片5～20质量份，热固性树脂30～85质量份。本发明复合材料的制备方法包括：将纳米石墨薄片或膨胀石墨与热固性树脂液态预聚组合物混合配成浸胶液，然后将连续碳纤维浸入浸胶液使连续碳纤维附上浸胶液，随后采用拉挤工艺、缠绕工艺或者模压工艺制得复合材料。本发明复合材料在三维方向上力学性能均增强和导热导电性能均优良，综合性能较均衡。

双管加强复合材料组合桩柱 643

 0

一种双管加强复合材料组合桩柱,它主要由复合材料外管(1)、金属内管(3)和浇注在复合材料外管(1)和金属内管(3)之间的混凝土(2)组成,其特征是所述的金属内管(3)的外表面焊接有T形、L形或工字形金属劲骨(4)。本发明具有重量轻,刚度好,强度与抗震性高的优点。

低成本聚合物基导热绝缘复合材料及其制备方法 817

 0

本发明涉及一种低成本聚合物基导热绝缘复合材料及其制备方法。以热塑性聚合物为基体、导热粒子和低导热填充粒子为填料，采用溶液混合或熔融共混法将聚合物和填料混合均匀，后热压成型得到聚合物‑导热粒子‑填充粒子三元导热绝缘复合材料。其优势在于加入廉价的第三相填充粒子，增加了聚合物基体的热导率并使导热粒子在聚合物基体中更易形成导热网络，该结构可降低导热粒子的填充量且能有效增加复合材料的热导率。本发明得到的聚合基复合材料热导率可达8.50W/(m·K)。该复合材料具有热导率高、电绝缘、成本低、制备工艺简单、工艺拓展性强等优点。

高耐磨聚四氟乙烯复合材料及制备方法 867

 0

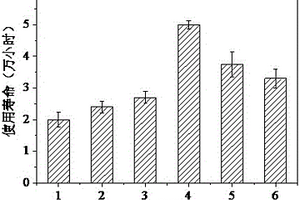

一种高耐磨聚四氟乙烯复合材料及制备方法，其特征是所述的复合材料由以下重量份的原料制成：聚四氟乙烯100，稀土氧化物0.1～1，氟化石墨烯0.5～2，多壁碳纳米管0.5～1。其制备方法是：氟化石墨烯，多壁碳纳米管，稀土氧化物于丙酮中超声分散后，加入聚四氟乙烯粉末，并用球磨机球磨；然后在真空干燥箱中烘干，得到混合粉末；在20‑50MPa压力下将混合粉末压制成型；成型生胚静置24h后在烧结炉中自由烧结，365℃下保温数小时，随炉降温，制得复合材料。本发明所述复合材料具有稳定的摩擦系数和超低的磨损率，制备方法简单，操作方便，成本低，易于工业化宏量制备，该复合材料容易加工成薄片在旋转型超声电机中使用，能够提高超声电机的速度稳定性和使用寿命。

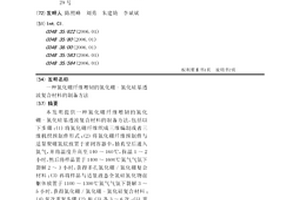

氮化硼纤维增韧的氮化硼-氮化硅基透波复合材料的制备方法 729

 0

本发明提供一种氮化硼纤维增韧的氮化硼-氮化硅基透波复合材料的制备方法，包括以下步骤：(1)将氮化硼纤维织成三维编制或者三维机织预制件形式；(2)将氮化硼纤维预制件与适量聚硼氮烷放置于密闭容器中，抽真空后通入氮气，并将温度升高至140～160℃，保温1～2小时，然后将样品置于1400～1600℃氮气气氛下裂解2～3小时，获得多孔氮化硼/氮化硼复合材料；(3)再将样品与适量液态全氢硅氮化物前躯体放置于1100～1300℃氮气气氛下裂解3～5小时，获得氮化硼/氮化硼-氮化硅复合材料；(4)依次重复步骤(2)和(3)各3～6次；(5)重复步骤(3)2～4次，获得致密复合材料。本发明的优点为制备的氮化硼/氮化硼-氮化硅4复合材料具有良好的抗热冲击性能和耐烧蚀性能，综合力学性能与介电性能优秀，能够满足应用要求。

纤维增强树脂基复合材料的微波高压间歇固化法及模具 779

 0

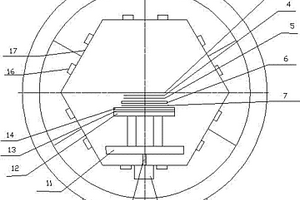

本发明涉及纤维增强复合材料构件的加工方法及相配套的模具,本发明应用于加工大厚度或大型纤维增强复合材料构件。该方法在高压惰性气体环境下采用功率线形可调的微波磁控管以间歇、多个升温速率方式加热固化放在处于运动状态的轻质模具上的复合材料预制件，提高了构件的质量和性能。本发明可以成型高性能、尺寸稳定性好、几何精度高的纤维增强树脂基复合材料构件，与传统的热压罐固化复合材料构件工艺相比缩短了时间，减少了能量消耗。

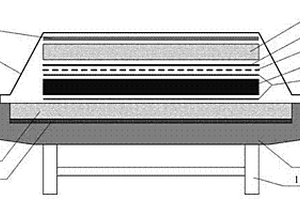

层状水泥基复合材料及其制备方法 803

 0

一种层状水泥基复合材料,由水泥浆体层和弱夹层层叠构成,且所述弱夹层的强度低于水泥浆体层。一种制备方法,首先取一模具,在模具中铺设一层弱夹层,将自流平水泥浆体倒在弱夹层上,振动并使其摊平,然后重复步骤1至少10次后,静置1天后拆模,再进行标准养护。另一种制备方法,在振动台上铺上弱夹层材料,在弱夹层材料四周放置模具,将水泥浆倒入模具中,在振动台上充分振动后,利用刮刀法,将模具中多出来的水泥浆体刮去,得到单层复合材料,在水泥浆体达到初凝后拆模,再将单层复合材料切割成同样尺寸的小块材料,并将小块复合材料层叠起来,层叠次数大于10次,然后将层叠起来小块复合材料放在振动台上振动5分钟,最后进行标准养护。

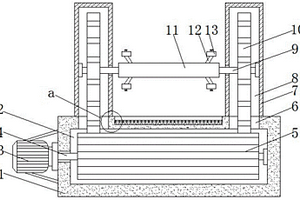

3D编织增强复合材料加工用翻转装置 844

 0

本实用新型涉及编织复合材料加工设备技术领域，且公开了一种3D编织增强复合材料加工用翻转装置，包括安装座，安装座顶部开设有两个相对称的通孔，安装座顶部固定安装有两个相对称的安装块，安装块底部开设有第二凹槽，两个转杆相靠近的一端之间固定安装有安装板，安装板顶部与底部均固定安装有均匀分布的连接架，连接架远离安装板的一端固定安装有夹紧块，夹紧块顶部固定安装有两个相对称的连接块，两个连接块相靠近的侧面之间固定安装有螺纹套，螺纹套内圈螺纹连接有螺栓。本实用新型可以在安装板的上方与下方同时固定纤维复合材料，启动电机带动纤维复合材料翻转，即可同时对两个纤维复合材料进行加工。

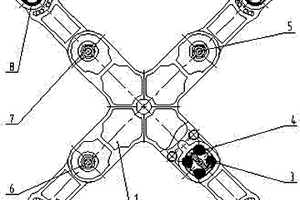

复合材料节能型预绞式间隔棒 951

 0

本实用新型提供一种复合材料节能型预绞式间隔棒，包括间隔棒框架和间隔棒支撑臂，所述间隔棒支撑臂的头部设有半月槽、U型凹槽和用于穿过半月槽、U型凹槽将导线和间隔棒支撑臂缠绕固定的预绞丝护线条，所述U型凹槽内设有防滑橡胶垫，所述间隔棒支撑臂的尾部设有圆形空槽，所述圆形空槽内设有十字轴套和橡胶柱，所述间隔棒支撑臂的尾部连接所述间隔棒框架的端部；该种复合材料节能型预绞式间隔棒，具有质量轻、机械强度高、稳定性好、能耗低等优点。间隔棒框架、间隔棒支撑臂和十字轴套均由复合材料制成，所述复合材料包括非导磁改性聚酰胺工程塑料、纤维增强体，使该种复合材料节能型预绞式间隔棒的抗老化、抗高温和耐磨损等性能优越。

仿生光纤-复合材料结构载荷定位系统 911

 0

本发明属于光纤定位领域，涉及仿生光纤的物理结构以及仿生光纤网络与复合材料的融合技术，具体为仿生光纤‑复合材料结构载荷定位系统。解决目前复合材料结构的自诊断和自修复问题。系统包括光源模块、仿生光纤‑复合材料结构模块、光电检测模块、AD转换器模块、树莓派4B处理器模块和监测中心模块。其中，仿生光纤‑复合材料结构模块是将2*n仿生光纤以正交方式埋入复合材料结构中制成，光电检测模块包括光电探测器电路和信号放大电路。本发明采用仿生光纤作为结构的核心元件，满足同时实现复合材料结构自诊断和自修复的功能需求。

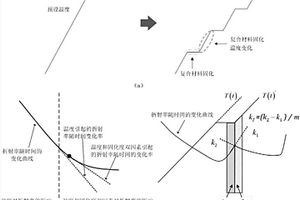

复合材料固化度实时监测方法 657

 0

一种基于折射率实时分离的固化度在线监测方法。该方法通过光纤传感器监测复合材料在固化过程中的折射率，同时实时分离复合材料固化和温度变化对折射率的影响，实现复合材料微波固化进程的实时监测。它通过实时监控复合材料固化进程对于提高复合材料的成型质量，缩短成型周期和降低生产能耗具有重要意义。针对现有技术无法实时监测复合材料固化进程的难题，本发明提出此方法在折射率测量、复合材料固化监测等技术领域具有广阔的市场价值和应用前景。

表层氧化的碳纳米管阵列/石墨烯/二氧化锰复合材料电极及其制备方法和应用 763

 0

本发明公布了一种表层氧化的碳纳米管阵列/石墨烯/二氧化锰复合材料电极及其制备方法和应用。该复合材料电极包括导电基底、碳纳米管阵列、石墨烯和二氧化锰，碳纳米管阵列与导电基底垂直相接形成三维导电网络骨架，石墨烯以纳米尺度包覆碳纳米管阵列形成碳纳米管阵列-石墨烯复合结构，二氧化锰以纳米尺度分散在碳纳米管阵列-石墨烯复合结构中，形成碳纳米管阵列/石墨烯/二氧化锰复合材料电极，该复合材料电极的表层为氧化石墨烯。本发明的复合材料电极，导电性好，结构稳定且能够自支撑，循环性能及电容性能优异；制备该复合材料电极的方法易于操作、环境友好、能耗低；使用该复合材料电极的超级电容器，电容量高，循环性能好。

易回收光热海水淡化三元复合材料及制备方法与应用 807

 0

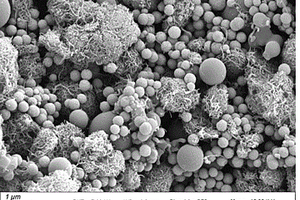

本发明公开了一种易回收光热海水淡化三元复合材料及制备方法与应用，该三元复合材料由带有磁性的四氧化三铁纳米材料、碳球以及其他碳材料复合而成；其中碳球来源于可溶性糖类；所述可溶性糖类包括麦芽糖、果糖、葡萄糖、蔗糖、乳糖；其他碳材料为碳纳米管、无定形碳、石墨、石墨烯、氧化石墨烯中的一种。该三元复合材料中四氧化三铁纳米球、碳纳米管、微纳米碳球呈现为不同粒径的材料混合，形成具有大量微纳米空腔的复合材料，有助于水的储存、运输与蒸发。该光热纳米复合材料经过疏水处理可自浮于水面上，通过控制该光热复合材料的铺覆量，使三元复合材料粉末均匀的满铺在一定面积的水面上，形成有效的吸光层加快海水的淡化效率。

界面改性纤维增强金属基复合材料及其制备方法 695

 0

本发明公开了一种界面改性纤维增强金属基复合材料，体积密度小于3.0g/cm³，由增强纤维、界面层和金属基体组成。制备方法包括以下步骤：将增强纤维织成纤维预制体，先后制备化学气相渗透涂层和化学镀涂层，然后将铝合金或铜合金熔体压铸到纤维预制体中，冷却得到界面改性纤维增强金属基复合材料。本发明制备复合材料纤维和金属基体结合稳定，材料性能优异，抗弯强度、弹性模量、布氏硬度均大幅度提高，服役温度也分别高出铝合金、铜合金100℃以上，在高温动载领域有重要应用价值。

复合材料应变率相关的强度评估方法 1042

 0

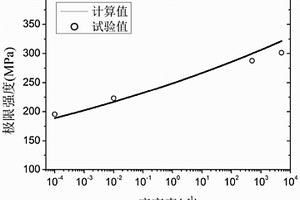

本发明提供了一种复合材料应变率相关的强度评估方法，针对目前复合材料强度评估方法中未考虑应变率效应、依赖于试验数据经验性地修正而缺乏理论依据的问题，本发明基于能量密度理论，考虑了复合材料在动荷载作用下的应变率效应，推导得到了复合材料在动荷载作用下的畸变能密度方程，建立了应变率相关的强度评估方法，该方法能够准确地评估复合材料在动荷载作用下的极限强度，避免了大量的动态试验测试，为各类复合材料结构的设计提供一种可靠的评估方法。

考虑纤维增强复合材料复杂非线性行为的弹粘塑性本构模型构建方法 896

 0

本发明公开了一种考虑纤维增强复合材料复杂非线性行为的弹粘塑性本构模型构建方法，构建考虑复合材料拉伸、压缩屈服不对称性及静水压力影响的粘塑性势函数，通过非关联流动准则获取增量形式的粘塑性应变；基于过应力函数定义动态屈服面，考虑材料各向同性硬化在拉伸、压缩下的区别以及动态屈服面的率相关效应；考虑滞后弹性变形的存在，定义加载阶段和松弛阶段的过应力函数与等效粘塑性应变率的关系，形成描述复合材料复杂非线性行为的弹粘塑性本构模型。本发明可有效地描述纤维增强复合材料的弹粘塑性行为，可应用于商业有限元软件复合材料连续本构的开发、复合材料工程结构力学性能的分析及优化等科研、工程技术领域。

树脂基复合材料表面制备超疏水微结构防覆冰表面的方法 595

 0

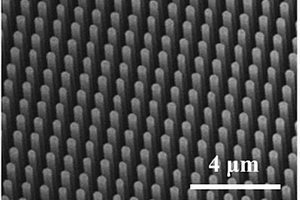

本发明公开了一种树脂基复合材料表面制备超疏水微结构防覆冰表面的方法，包括以下步骤：1)以树脂基复合材料为基体材料进行相应的预处理；2)将树脂基复合材料基体加热至一定温度，用具有规则多孔结构的氧化铝模板滚刷对其进行模压，使其表面出现规则微柱结构；3)将步骤2)所得的具有微柱结构的树脂基复合材料进行固化，缓慢冷却至室温；4)将步骤3)所得的固化后具有规则微柱结构的树脂基复合材料置于醋酸溶液中浸泡，取出且烘干后再在硬脂酸溶液中浸泡，取出干燥后得到具有规则阵列的树脂基复合材料超疏水表面。采用氧化铝模板法进行微结构加工，能够精确的控制所想要获得的微结构的尺寸，有利于工业化应用。

荧光纳米晶复合材料及制备方法和应用 921

 0

本发明涉及一种荧光纳米晶复合材料及制备方法和应用，其特征在于该材料是包覆有荧光纳米晶的氢氧化钙晶体，其颗粒粒径在1-10μm，晶体颗粒的发射波长在425-650nm，半峰宽20-100nm。其制备步骤如下：先配制纳米晶储备溶液，再配制可溶性钙盐和可溶性碱溶液；搅拌下在纳米晶储备溶液中加入可溶性钙盐溶液和可溶性碱溶液，反应得到包覆有纳米晶的Ca(OH)2晶体悬浊液，过滤、洗涤、烘干即得包覆有纳米晶的氢氧化钙荧光纳米晶复合材料。本发明所用的原料简单易得；制备过程具有反应条件温和，方法简便易行的特点。所制备的纳米晶复合材料能够稳定的发射出多色荧光，且荧光稳定性高，可作为荧光粉有效地应用在发光器件中。

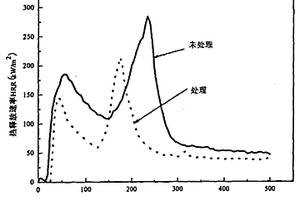

杨木纤维/Al2O3纳米复合材料制备方法 986

 0

本发明涉及的是一种杨木纤维/Al2O3纳米复合材料制备方法,以溶胶—凝胶技术制备了杨木纤维/Al2O3纳米复合材料,并利用锥形量热仪研究了热释放速率、总热释放量、点燃时间等。实验结果表明,通过无机纳米Al2O3改性后,45s和175s出现的热释放峰值明显减弱,热释放速率明显降低,平均热释放速率下降了38%,热释放速率峰值下降了25%;总释放热下降了38%;点燃时间延长了一倍。杨木纤维/Al2O3纳米复合材料的阻燃性能明显提高。

宽频吸波复合材料及其制备方法 886

 0

本发明公开了一种宽频吸波复合材料，由耐低温反射层、耐中温损耗层、耐高温匹配层依次叠层而成，匹配层是具有周期性结构的金属或碳纤维、氧化物复合材料，损耗层为改性碳化硅陶瓷基复合材料，反射层为低气孔率的金属复合材料。该复合材料的制备方法包括：纤维预制体除胶处理、界面制备、改性碳化硅基体制备、表面金属层制备、周期性结构制备及填充。该发明方法制备的复合材料的结构强度高，在吸波的同时可以实现承载功能，有效减少部件的重量，同时吸波性能稳定，即使在高温承载环境下也具有较为稳定的电磁波吸收能力，厚度薄，吸收频带宽，对电磁波的吸收具有可调谐性，具有较高的应用价值。

表面镀镍磷石墨烯增强钛基复合材料及其制备方法 704

 0

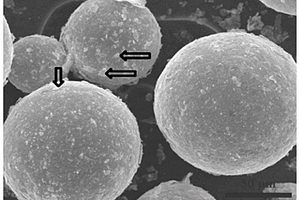

本发明公开了一种表面镀镍磷石墨烯增强钛基复合材料，该复合材料中的石墨烯表面包覆镍磷层，表面镀镍磷的石墨烯弥散性分布于钛球表面；其中，所述石墨烯分布于钛基体的晶界处，所述复合材料中只有对应于钛的α相和β相的衍射峰。本发明还公开了一种表面镀镍磷石墨烯增强钛基复合材料的制备方法。本发明的复合材料在解决石墨烯易与钛生成TiC问题的同时，石墨烯的分散性更好，且在球磨和烧结过程中石墨烯不易损坏，从而最大化的提高复合材料的性能。

复合材料微波间接加热模具及固化方法 856

 0

一种复合材料微波间接加热模具及固化方法，采用微波间接加热模具的吸波型面吸收微波，将微波能转化为热能用于加热固化复合材料零件。本发明可以实现多向铺层碳纤维增强树脂基复合材料和玻璃纤维增强树脂基复合材料的有效加热固化，具有固化时间短、能耗低等一系列优点，大大提高了这类复合材料零件的微波固化效率，为复合材料微波固化技术的工业应用提供了理论依据与技术支撑。

纳米钴/氮掺杂石墨烯复合材料及其制备方法 864

 0

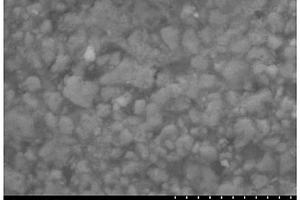

本发明公开了一种纳米钴/氮掺杂石墨烯复合材料及其制备方法。将氧化石墨烯置于超纯水中超声分散，二甲基咪唑加入到甲醇乙醇体系中搅拌溶解，二者体系混合搅拌均匀后加入硝酸钴的甲醇乙醇溶液，继续搅拌均匀后，离心洗涤，收集后干燥，将所得材料在氩气氢气混合气条件下以2℃min^‑1升温至550℃保温8h，获得纳米钴/氮掺杂石墨烯复合材料。本发明采用氧化石墨烯为基底制备的纳米钴/氮掺杂石墨烯复合材料作为对氧还原反应具有优异的催化性能，其过电位达到300mV，有望在电催化水分解及离子膜交换电池上得到应用。

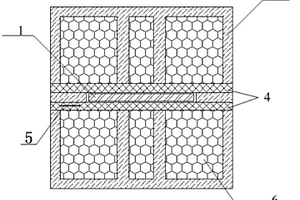

增强型气凝胶复合材料及其制备方法 854

 0

本发明提供一种增强型气凝胶复合材料及其制备方法，所述增强型气凝胶复合材料是由单块气凝胶或两块气凝胶或两块以上气凝胶构成，在块体气凝胶的表面或块体界面之间，通过纤维网格布增强的水性胶黏剂包覆或粘结成一体，增强型气凝胶复合材料制备方法如下：(1)表面疏水改性处理；(2)表面亲水/疏水改性处理；(3)增强型气凝胶复合材料的制备：将水性胶黏剂和纤维网格布均匀包覆于气凝胶块体表面或两个块体之间，固化，得到增强型气凝胶复合材料。本发明公开的增强型气凝胶复合材料除了具有优异的隔热保温、隔音、防火、防爆、减震吸能等特性外，还具有轻质、较好的力学性能，且材料制备工艺简便实用，应用范围广泛。
