全部
▼
热搜：
1108
0

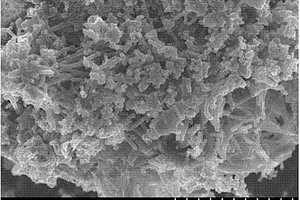

本发明提供一种聚合物改性类水滑石纳米复合材料的制备方法，包括如下步骤：将二价金属离子盐和三价金属离子盐溶于溶剂中，得到混合金属离子盐溶液；将聚苯乙烯/羧酸酐官能团共聚物溶于与步骤S1相同的溶剂中，得到共聚物溶液；在一定温度和惰性气体保护下，将所述混合金属离子盐溶液逐滴加入到所述共聚物溶液中，并用碱溶液调节反应过程中的pH值，使体系的PH值不超过10；将反应完成后的混合体系分离洗涤后得到固体物，干燥后即得聚合物改性类水滑石纳米复合材料。本发明还提供一种聚合物改性类水滑石纳米复合材料。本发明制备工艺简单。

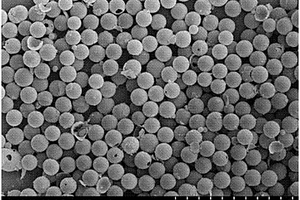

本发明公开了一种中空介孔二氧化硅微球增强环氧树脂复合材料的制备方法。先制备出中空介孔二氧化硅微球，用硅烷偶联剂进行偶联处理，加入到环氧树脂低聚物中进行真空混合、超声、抽真空处理，得到中空介孔二氧化硅微球/环氧树脂混合物，再加入固化剂和促进剂，在80~100℃下固化3~6h，在140~180℃下固化4~8h，即制得中空介孔二氧化硅微球增强环氧树脂复合材料。本发明方法工艺简单、成本低、容易满足工业生产的需求，且制备的中空介孔二氧化硅微球增强环氧树脂复合材料具有良好的综合性能，与纯的环氧树脂固化物相比，其玻璃化转变温度、储能模量、拉伸强度、弯曲强度均有明显提高。
1022
0
本发明涉及一种阻燃抑烟型PVC木塑复合材料，由聚氯乙烯、木粉、稳定剂、乙酰乙酸铁、碳酸钙、发泡剂、偶联剂、阻燃剂、颜料组成。由于复合材料中含有木粉和塑料，因此复合材料兼具了木材和塑料的优点：①良好的加工性能，握钉力明显优于其他合成材料，机械性能优于木质材料；②良好的强度性能，具有较好的弹性模量，具有与硬木相当的抗压、抗弯曲等物理机械性能；③具有耐水、耐腐性能，使用寿命长；④优良的可调整性能，阻燃效果好。
本发明公开了一种聚苯胺纳米线阵列/石墨烯片/二氧化锡复合材料的制备方法。以氧化石墨烯三维结构为骨架，利用苯胺链段上带正电的氮和氧化石墨烯表面上的环氧键之间的静电张力在氧化石墨烯表面生长聚苯胺纳米线阵列；带正电的Sn(Ⅱ)离子进入到负电性的氧化石墨烯片层间，并与氧化石墨烯发生氧化还原反应而生成Sn(Ⅳ)离子，同时将氧化石墨烯还原为石墨烯，然后加入氢氧化钠溶液并在180℃下反应生成纳米二氧化锡颗粒沉积在还原后的石墨烯层之间，制得聚苯胺纳米线阵列/石墨烯片/二氧化锡复合材料。本发明方法简单、可靠、绿色环保，制得的复合材料具有规整的空间结构，高能量密度和功率密度，以及优秀的循环性能。
1001
0
本发明公开了一种制备聚吡咯和介孔分子筛复合材料的方法，所述聚吡咯和介孔分子筛复合材料的方法包括：按照第一质量比称取模板剂、助溶剂、浓盐酸、去离子水和硅源；在第一温度区间内持续搅拌第一混合溶液并向所述第一混合溶液中加入硅源，所述第三混合溶液包括单分散介孔分子筛、吡咯单体、浓盐酸和去离子水；所述第四混合溶液洗涤后过滤，得到的黑色粉末样品进行干燥即可得到聚吡咯和介孔分子筛复合材料，解决了聚吡咯在氧化聚合过程中出现易团聚、难加工的问题。
656
0
本发明公开了一种具有优异性能的聚乙烯醇纳米复合材料及其制备方法，所述的聚乙烯醇纳米复合材料，按重量份计，由以下组分组成：聚乙烯醇93‑99份，锌配合物修饰的纤维素纳米晶1‑7份。本发明利用锌配合物修饰的纤维素纳米晶作为改性剂，能够有效地改善聚乙烯醇的性能。本发明制备的聚乙烯醇纳米复合材料具有优异的紫外线屏蔽性能、抑菌性能、力学性能、水汽阻隔性、热稳定性、荧光性，以及低的吸湿性、低的细胞毒性，同时还能保持高的光学透明性，且制备工艺简单、环保、成本低廉，且适于放大生产，在包装、紫外线防护等领域具有很好的应用前景。
1015
0
本发明公开了一种利用竹粉制备聚乙烯基木塑复合材料的方法。将竹粉过20目筛，在氢氧化钠水溶液中碱化处理后用蒸馏水洗涤，最后干燥处理，制得备用竹粉；按以下质量比称取原料，竹粉:高密度聚乙烯:叔丁基过氧化氢:单丁基氧化锡:芥酸酰胺:硬脂酸锌:硫代二丙酸二月桂酯=30~50:30~70:0.1~1.7:0.1~1.5:10~16:1~19:0.5~4.5，原料高速搅拌混合，制得混合物料，然后在平行双螺杆挤出机中反应挤出，制得挤出物料；将装有挤出物料的模具放在平板硫化机上压制，即制得聚乙烯基木塑复合材料。本发明方法操作简单，所制得的聚乙烯基木塑复合材料无毒环保、综合性能优良，应用前景广阔。
本发明公开了一种硅钼酸增容改性的聚乙烯醇/淀粉复合材料及其制备方法，按重量份计，由以下组分组成：聚乙烯醇80份、淀粉20份、硅钼酸1~5份。本发明将硅钼酸添加到聚乙烯醇/淀粉共混体系中以后，不仅能够使体系的相容性得到较大提高，改善聚乙烯醇/淀粉的两相界面粘结，还能够有效地改善聚乙烯醇/淀粉复合材料的紫外线屏蔽性能以及力学性能，同时改性后的复合材料还能保持高的光学透明性，且制备工艺简单环保，成本低廉，适于放大生产。
本发明属于析氢能源领域，具体为一种基于Fe2B‑Co2B复合材料硼氢化钠水解制氢催化剂制备方法，本发明采用固相反应的方法，采用氯化钠固体作为模板，将六水合氯化钴、六水合氯化铁和尿素混合后充分研磨均匀，然后通过和强还原剂硼氢化钠反应制备得到优异催化性能的硼氢化钠水解析氢复合材料催化剂。本发明使用储量丰富且较为便宜的非贵金属钴和铁制备的Co2B‒Fe2B复合材料，不仅具有较高的硼氢化钠水解析氢性能和优异的稳定性，且该固相反应的方法为制备高效而稳定的硼氢化钠水解析氢非贵金属催化剂提供一种有效的合成思路。
680
0
本发明提供了一种空间有序框架结构陶瓷‑金属复合材料及其制备方法，属于陶瓷‑金属复合材料技术领域，所述方法包括根据预定的陶瓷成型结构，得到3D打印切片数据；配置陶瓷粉浆料进行3D陶泥打印成坯料；坯料烧结得到陶瓷基体再进行表面的薄膜覆盖处理；采用金属熔铸法或粉末冶金法将金属材料与陶瓷基体进行复合。本发明采用的3D陶泥快速一体化成型打印方法，可制作尺寸精度高、表面质量好、力学性能优异的空间有序框架结构陶瓷，适合多种单相或复相的陶瓷材料成型。本发明中陶瓷与金属比例可任意调整，显微结构可控制，复合材料的性能可设计，具备刚性高、硬度高和冲击韧性好等优点，表现出优良的耐摩擦性能和耐热性能。
本发明公开了一种应用于制作无人机蒙皮的铝-TC4钛合金复合材料的制备方法。TC4在铝中的含量体积比为：1-10%，将TC4箔材铺在两1060工业纯铝板材之间，加热到280-350℃，加热5-20分钟后在轧机上进行轧制，轧制速度为0.4-0.8m/s，压下量为50%，轧制后空冷至室温，再对上述合成的铝-TC4复合材料板材按照上述方法进行15次循环的剪切、打磨清洗、叠放、加热和轧制。本发明的铝-TC4钛合金复合材料具有高强度、高硬度、优异导电性能的优点，其屈服强度为120-170MPa、抗拉强度为140-200MPa、显微硬度为44-69Hv、电阻率为2.7-2.9μΩ·cm；能满足无人机蒙皮材料的要求，应用于制作无人机蒙皮。
本发明公开了一种磺化氧化石墨烯/二氧化锡/聚吡咯复合材料的制备方法。以水热法在氧化石墨烯片层间沉积二氧化锡颗粒，制备三维氧化石墨烯/二氧化锡复合物胶体，并用氨基苯磺酸对制备的胶体进行磺化，然后采用界面聚合法在磺化的三维氧化石墨烯/二氧化锡复合物上面包覆聚吡咯制备磺化氧化石墨烯/二氧化锡/聚吡咯三维多孔网状复合材料。本发明方法制备过程简单、绿色环保、可靠，且所制得的磺化氧化石墨烯/二氧化锡/聚吡咯复合材料为三维多孔网状，具有规整的空间结构、高能量密度和功率密度、优秀的循环性能，是一种理想的超级电容器电极材料，尤其适合工业化生产。
939
0
本发明公开了一种高阻尼镍钛丝增强铝基复合材料及其制备方法。该铝基复合材料增强相为直径0.1‑0.4mm的镍钛丝，基体为2mm厚的退火态1060纯铝板，镍钛丝在铝基体中的体积百分含量为2%‑5%；通过铸造后热轧获得，熔炼温度为700‑750℃，保温30分钟后取出，温度降至350‑400℃后，立即在轧机上进行热轧，轧制的过程中不使用润滑油，轧制速度为0.2‑0.5m/s，压下量为40%，轧制完成后空冷至室温。本发明制备的镍钛丝增强铝基复合材料具有优异的阻尼性能和力学性能，其阻尼性能大幅度提高，100℃时内耗值为0.0886‑0.1098，300℃时内耗值为0.1042‑0.1267，屈服强度为162‑192MPa、抗拉强度为180‑205MPa，分别为退火态1060纯铝的7‑9倍、4‑5倍、4‑5倍和2‑3倍。
648
0
本发明公开了一种利用甘蔗渣制备聚乙烯基木塑复合材料的方法。将甘蔗渣浸泡在氢氧化钠水溶液中碱化处理后用蒸馏水洗涤，然后干燥处理，经机械粉碎，制得粒径为100~200目的甘蔗渣粉；按以下质量比称取原料，甘蔗渣粉:中密度聚乙烯:过氧化苯甲酰:马来酸酐:硅油:氯化石蜡:二盐基邻苯二甲酸铅=20~60:10~50:0.5~2:1~4:15~20:1~7:0.5~4.0，将原料在高速搅拌机上混合均匀，制得混合物料，然后在双螺杆挤出机中反应挤出，制得挤出成型板材，即为聚乙烯基木塑复合材料。本发明方法操作简单，废物利用，易于大规模推广，且所制得的聚乙烯基木塑复合材料无毒环保、综合性能优良、易加工，能够替代传统木材，应用前景广阔。
1066
0
本发明公开了一种Bi2WO6‑C复合材料及其制备方法，包括生物质炭20‑30份，硝酸铋10‑20份，钨酸铋15‑20份，通过一步微波水热合成，制得Bi2WO6‑C复合材料，该复合材料具有较大的比表面积和孔体积，且具有优异的光催化性能，该制备方法加热速度快，反应时间短，工作效率高，加热均匀，无温度梯度。
本发明公开了一种纳米剑麻基SFMC(A/B)n层层自组装阻燃复合材料及其制备方法。该纳米剑麻基SFMC(A/B)n层层自组装阻燃复合材料是由基材和修饰层组成，所述基材为剑麻纤维素微晶，所述修饰层是聚阳离子电解质和聚阴离子电解质，聚阳离子电解质和聚阴离子电解质通过静电层层自组装交替沉积于剑麻纤维素微晶表面。本发明所用原料成本低廉，且制备方法简单易行，为制备高性能纳米剑麻基阻燃复合材料提供了可行性方案，应用前景广阔。
891
0
本发明公开了一种4D打印用热可逆聚氨酯复合材料的制备方法。首先制备呋喃甲醇改性的无机纳米填料，然后合成具有马来酰亚胺侧基的聚氨酯，最后在一定的条件和工艺下将改性纳米填料与聚氨酯共混，制备出具有热可逆特性的4D打印用聚氨酯复合材料。本发明方法操作简单，易于大规模推广应用，且能够将呋喃环和马来酰亚胺基团分别修饰到无机纳米颗粒表面和聚氨酯侧链，使制得的无机纳米颗粒与聚合物基体之间具有良好的界面相容性的同时，具有Diels‑Alder热可逆反应特性。本方法所制备的聚氨酯复合材料具有优异的机械性能、形状记忆性能和3D打印性能。
本发明公开了一种基于珊瑚状钴镍氧化物/氧化石墨烯复合材料，由氧化石墨烯与硝酸钴、硝酸镍、尿素进行溶剂热反应制得氧镍钴负载的氧化石墨烯前驱体材料，再进行低温煅烧制得，其中，所得材料呈珊瑚状，钴元素以Co3O4，镍元素以NiO形式均匀地负载在氧化石墨烯表面。其制备方法包括以下步骤：1）溶剂热法制备镍钴负载的氧化石墨烯前驱体复合材料；2）珊瑚状钴镍氧化物/氧化石墨烯复合材料的制备。作为超级电容器电极材料的应用，在‑0.2‑0.4V范围内充放电，在放电电流密度为1 A/g时，比电容为800‑900 F/g。本发明通过氧化石墨烯诱导钴和Co3O4和NiO的自组装生长，获得珊瑚状微观形貌；实现两种金属之间的协同作用，大幅提高材料的比电容。
本发明公开了一种基于磷酸铁水热合成高性能磷酸铁锂/三维多孔石墨烯复合材料的方法。（1）将铁源、磷源溶于蒸馏水中，用氨水调节pH后水热反应,得FePO4；（2）采用改进Hummers法制备氧化石墨水溶液，超声，水热反应，冷冻干燥，得三维石墨烯；（3）将FePO4放入氧化石墨溶液中，超声后水热反应，冷冻干燥，煅烧即得到FePO4/3DG复合材料；（4）将FePO4/3DG、锂源、碳源加入无水乙醇中，研磨后预烧，加入碳源后煅烧，即得到LiFePO4/3DG/C材料。本发明工艺简单，成本低廉，对环境污染程度小，制得的复合材料倍率性能和循环性能等电化学性能良好。
695
0
本发明公开了一种利用金刚石粉制备高导热复合材料的方法。将液体环氧树脂和色料投入反第一个应釜中，开动搅拌并升温，加入金刚石粉并继续升温至125~135℃，搅拌均匀后减压脱泡，再降温后解除真空，得到A组分；将固化剂和增韧剂投入第二个反应釜中，升温搅拌2小时，降温至140℃投入金刚石粉，搅拌均匀后减压脱泡，再降温后解除真空，得到B组分；将A组分与B组分混合在125~135℃搅拌均匀后减压脱泡，降温后解除真空后趁热注入模具型腔于150℃下固化5小时，再自然冷却至室温，即制得高导热复合材料。本发明的制备方法操作简单，成本低廉，且所制得的高导热复合材料具有较高的导热系数和优异的防开裂性能。
902
0
本发明涉及一种低密度铝基复合材料及其制造方法。一种低密度铝基复合材料，包括以下重量份的组分：碳纤维8‑22重量份、聚丙烯晴4‑10重量份、氯化镁合金颗粒10‑20重量份、石墨粉12‑25重量份、纳米二氧化硅8‑15重量份、石墨烯2‑6重量份。本发明所述低密度铝基复合材料及其制造方法，具有制造方法简单、密度低等优点。发明人前期进行了大量的组分以及用量的筛选实验，意外的发现，本发明的技术方案通过合理的配比以及各组分的组合具有显著的提高强度的效果。在提高铝基复合材料材料的抗腐蚀性能，较大程度的增大了其弹性模量和低膨胀系数的同时，还能做到密度低，成本低，便于推广应用。
900
0
本发明公开一种碳酸钙生物质炭复合材料的制备方法及应用。(1)将桑树杆去皮，先破碎成块状，再用万能粉碎机粉碎成粉末状，过20目筛，置于烘箱中50℃～70℃烘干，得桑树杆粉末。(2)将步骤(1)所得桑树杆粉末与碳酸钙粉末以质量比7:1～3:1的比例混合均匀后放入坩埚中，再将坩埚放入马弗炉中，以5℃/min的速度升温至400～600℃，保持2小时，然后降温，待温度降至室温取出，研磨，过100目筛，即得碳酸钙生物质炭复合材料。本发明易操作，成本低；所得碳酸钙生物质炭复合材料应用于砷污染土壤的修复。
本发明涉及钠离子电池电极材料技术领域，具体涉及一种MoS2/Fe2O3异质结构@多孔碳纤维复合材料及其制备方法和应用。本发明首先使用水热法制得了二硫化钼纳米花，然后将二硫化钼纳米花分散到含有铁离子的静电纺丝有机溶液中并进行纺丝，接着利用退火处理的方法得到MoS2/Fe2O3异质结构@碳纤维复合材料。与单一组分相比，MoS2/Fe2O3复合异质结构的协同作用显著提升了其电化学性能，碳纳米纤维宿主一方面可以增强导电性，另一方面能够缓冲充放电过程中的体积变化，从而进一步提高复合电极材料的循环稳定性。因此本申请提供了一种高稳定性、高倍率性能的、能用于钠离子电池负极的复合材料，并将其应用于钠离子电池的制备中。
1101
0
本发明公开了高性能铷掺杂磷酸钒钾/碳复合材料的制备方法，通过反应原料与螯合剂形成均匀溶液，采用溶胶凝胶结合高温煅烧法制备高活性的铷掺杂的磷酸钒钾/碳复合材料。本发明中螯合剂在高温惰性气氛条件下原位生成高电子电导率的碳，碳既可在高温煅烧中作为还原剂，又可抑制产物颗粒的长大和团聚。钾位掺铷为钾离子的迁移提供更大的通道，同时碳包覆提高材料的电子电导率，使得铷掺杂的磷酸钒钾/碳复合材料具备优异的电化学性能。
874
0
本发明公开了一种阻燃型高导热复合材料的制备方法。将液体环氧树脂投入第一个薄层脱泡釜中，开动搅拌，升温投入高导热无机粉体、金属氢氧化物和可膨胀石墨，搅拌均匀后减压脱泡至无气泡放出为止，得到A组分；将增韧剂和固化剂投入第二个薄层脱泡釜中，开动搅拌后投入促进剂，升温依次投入高导热无机粉体、金属氢氧化物和可膨胀石墨，搅拌均匀后减压脱泡至无气泡放出为止，得到B组分；将A组分转移到第三个薄层脱泡釜中，开动搅拌，再投入B组分，搅拌脱泡0.5小时，最后固化成型，即制得阻燃型高导热复合材料。本发明的制备方法操作容易，设备简单，制造成本低，且所制得的复合材料既保持了优良的导热系数和力学性能，又具有良好的阻燃性。
864
0
本发明公开了一种聚吡咯/石墨烯/二氧化锡复合材料的制备方法。以水热法制备聚吡咯/氧化石墨烯复合物胶体，即利用聚吡咯链段上带正电的氮和氧化石墨烯表面的环氧键之间的静电张力在聚吡咯表面吸附大量的氧化石墨烯，有效阻止氧化石墨烯的团聚，然后用SnCl2溶液将胶体中的氧化石墨烯还原为石墨烯，同时采用水热法在含有少量含氧键的石墨烯表面吸附生成Sn(Ⅳ)，再加入氢氧化钠溶液在180℃下反应制备出三维多孔网状聚吡咯/石墨烯/二氧化锡复合材料。本发明方法制备过程简单、绿色环保、可靠，且所得复合材料具有规整的空间结构、良好的分散性、高能量密度和功率密度、优秀的循环性能，是一种理想的超级电容器电极材料，适合工业化生产。
本发明公开了一种磺化氧化石墨烯/二氧化锡/聚苯胺复合材料的制备方法。以水热法在氧化石墨烯片层间沉积二氧化锡颗粒，制备三维氧化石墨烯/二氧化锡复合物胶体，并用氨基苯磺酸对制备的胶体进行磺化，然后采用界面聚合法在磺化的三维氧化石墨烯/二氧化锡复合物上面包覆聚苯胺制备磺化氧化石墨烯/二氧化锡/聚苯胺三维多孔网状复合材料。本发明方法制备过程简单、绿色环保、可靠，且所制得的磺化氧化石墨烯/二氧化锡/聚苯胺复合材料为三维多孔网状，具有规整的空间结构、高能量密度和功率密度、优秀的循环性能，是一种理想的超级电容器电极材料。
本发明公开一种含有两种P‑O基团的镉基复合材料及其制备方法和应用，属于电催化氧还原技术领域，将Cd(NH3)2Cl2/PPy前驱体经过高温磷化处理方式得到Cd2PxOy/NC催化剂。通过在碳材料中形成P‑O键，提高催化剂的本征催化活性，含有两种P‑O基团的Cd2PxOy/NC复合材料在碱性溶液中呈现了高效的氧还原性能。作为锌‑空气电池阴极材料，Cd2PxOy/NC催化剂具有良好的长期稳定性，保持将近300h不衰退，能够达到208.1mW·cm‑2的功率密度。因此，含有两种P‑O基团的新型镉基Cd2PxOy/NC复合材料可以取代贵金属Pt/C催化剂用于氧还原反应，从而降低成本。
912
0
本发明公开了一种多孔碳/硫化亚铁复合材料及其制备方法和应用，采用阳离子和阴离子交换树脂对废旧磷酸铁锂正极材料酸浸液中的铁和锂进行分离，其中锂留在流出液中，铁富集在树脂中。将吸附铁至饱和的阳离子交换树脂废料用碱液活化后，和吸附铁至饱和的阴离子交换树脂废料分别放入不同烧舟，两个烧舟同时置于高温管式炉煅烧，可以在两个烧舟中同时制备多孔碳/硫化亚铁复合材料。本发明制备过程无需额外添加碳源和金属盐，树脂来源丰富、价格低廉，制备的复合材料可以用于锂离子电池和钠离子电池，电化学性能性能优越。本发明方法实现废旧磷酸铁锂电池中铁和锂的完全回收以及电池回收过程所用树脂的完全回收，成本低，效益高。
1040
0
本发明公开了一种利用木屑粉制备聚乙烯基木塑复合材料的方法。按以下质量比称取原料，木屑粉:低密度聚乙烯:过氧化-2-乙基己酸叔丁酯:三苯基磷:液体石蜡:硬脂酸钙:三盐基硫酸铅=20~60:30~60:0.05~2:0.02~1.5:5~15:1~8:0.3~4.5，高速搅拌混合，制得混合物料，然后在双螺杆挤出机中反应挤出，制得挤出物料，将装有挤出物料的模具放在平板硫化机上压制，即制得聚乙烯基木塑复合材料。本发明方法操作简单，废物利用，易于大规模推广，且所制得的聚乙烯基木塑复合材料无毒环保、综合性能优良、易加工，能够替代传统木材，应用前景广阔。
中冶有色为您提供最新的广西桂林有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
