管道式气体涡轮流量计

管道式气体涡轮流量计

1146
规格/型号：暂无
品牌：海恩斯
应用领域：废水处理设备
产地：江苏 - 无锡
厂家/供应商：无锡海恩斯自动化仪表有限公司
咨询电话:：15161684545（请说明信息源自“中冶有色技术网”）
更新时间：2024-04-11
级别：待认证

管道式气体涡轮流量计说明介绍

一、概 述

管道式气体涡轮流量计燃气温压补偿一体式是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测 量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，温压补偿 型仪表可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿。 是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市然气、燃气调压站 封闭管道中低粘度气体的体积流量和总量及燃气热计量的气体流量检测仪表。

二、工作原理

管道式气体涡轮流量计燃气温压补偿一体式采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率

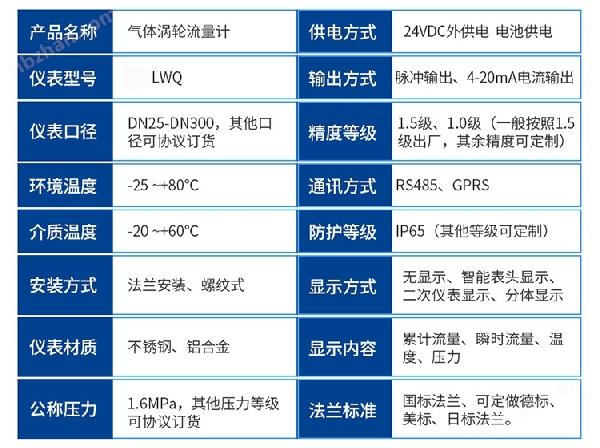

技术参数



执行标准

气体涡轮流量计（GB/T8940-2003）


仪表口径及连接方式

20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接25、40、50可采用螺纹连接


精度等级

±1.5%R（±1%R需特制）*


量程比

1:10；1:20；1:30


仪表材质

表体：304不锈钢或铸铝叶轮：防腐ABS或铝合金转换器：铸铝


使用条件

介质温度：-20℃～+80℃环境温度：-30℃～+60℃相对湿度：5%～90%大气压力：86Kpa～106Kpa

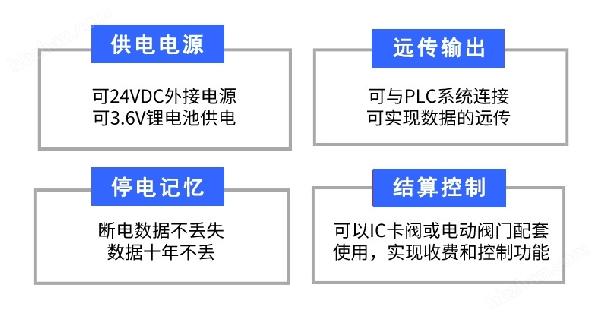

工作电源

A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示


整机耗能

外电源：< 1W内电源:平均功耗≤1W,可连续使用三年以上。


信号输出功能

脉冲信号、4-20mA电流信号、控制信号


通讯输出功能

RS485通讯


实时记录功能

起停记录、日记录、定时间间隔记录


信号接线口

内螺纹M20×1.5或其他


防爆等级

ExdⅡBT6或ExiaⅡCT4


防护等级

IP65


三、特点

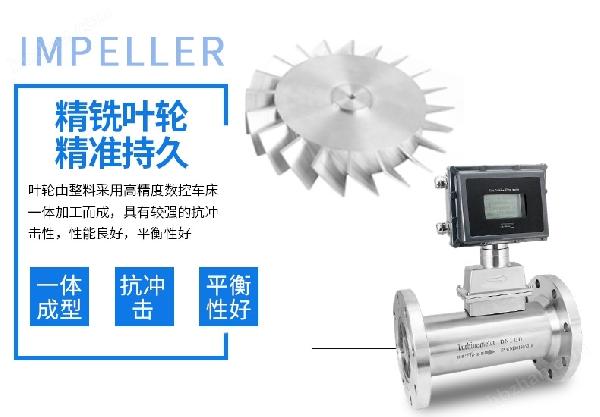

1、合金涡轮，具有更高的稳流和耐腐蚀作用;

2、进口专用轴承，使用寿命长;

3、计量室与通气室隔绝，保证了仪表的安全性;

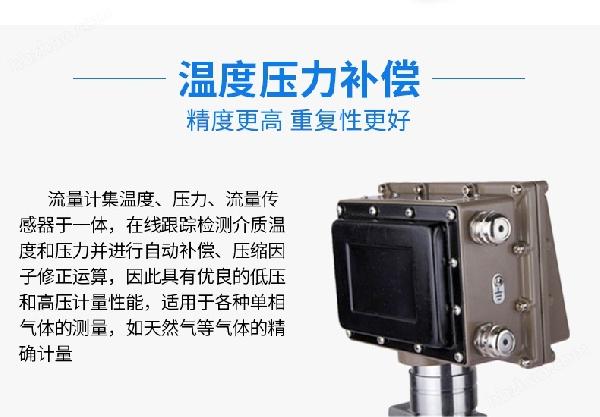

4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量;可实时查询温度压力数值;

6、智能化仪表系数多点非线性修正;

7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观;

8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65;

9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上;

10、仪表系数、累计流量值掉电十年不丢;









订货须知：

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

本产品是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。

安装：

1、流量计应根据流向标志安装。

2、流量计可水平、垂直或任意角度倾斜安装。

3、上下游直管段要求见。

4、被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。

5、流量计周围不应有强外磁场干扰及强烈的机械振动。

6、流量计必须可靠接地。
