矿用隔爆型潜污泵

1078

规格/型号：BQW20-25-3

品牌：暂无

应用领域：废水处理设备

产地：上海 - 上海

厂家/供应商：上海中球泵业有限公司

咨询电话:：18321779705（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-06

级别：待认证

矿用隔爆型潜污泵说明介绍

一、BQW矿用防爆潜水泵概述：

该泵由隔爆型电动机和下泵同轴组成装式潜水排污泵,外壳防护等级为IP68,防爆等级ExdIIBT4。它适用于有甲烷或煤尘爆炸性气体混合物的煤矿,化工,石油等行业中安全排放及其他防爆场所使用。解决了普通潜水排污泵无特别防爆装置的危险性,浓浆泵不能抽吸体积较大的颗粒,以及污水泵易堵塞的难题。二、BQW防爆潜水泵特点：1.矿用隔爆,结构紧凑,重量轻,非常适合于矿井的搬运及安装；2.整个机组潜入水中工作,不必建造泵房,减少安装费用；3.启动时不必灌引水,可以瞬时启动；4.与非潜水式水泵机组相比,具有不怕水淹之特点；5.运行噪声低,震动小；6.双端密封,经久耐用,安全可靠。三、BQW20-25-3矿用隔爆型潜污泵防爆等级ExdIIBT4使用条件：

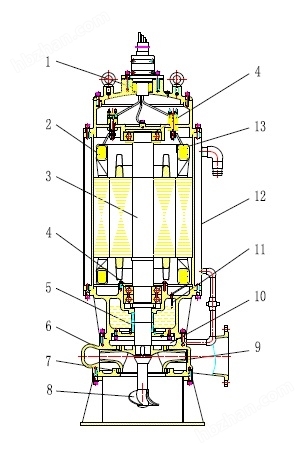

（ 1 ）电泵出水口流量不得大于额定值（在规定扬程范围内使用）；（ 1 ）抽送清水或固体杂质的体积比不大于2%的轻度污水；（ 1 ）潜水深度不超过5m；（ 1 ）水温不越过 40℃；（ 1 ）抽送液体的PH值5-9之间。四、BQW20-25-3矿用隔爆型潜污泵防爆等级ExdIIBT4结构图

1 电缆进线密封装置采用两级橡胶圈密封,*防止水从电缆处渗入电机内部。2 电机专门设计的隔爆型潜水电机,防护等级为IPX8,定子绕组绝缘等级为F 级（155℃）,正常温升条件下,电机绝缘寿命延长。3 转子总成转子总成严格按G6.3 级做动平衡试验,保证泵运行时振动小,轴承和密封寿命更长。4 轴承上部的深沟球轴承与下部的角接触球轴承组成轴的可靠支撑。轴承采用低噪音音轴承,确保电泵平稳运转。5 轴封轴封采用两套机械密封,各自独立工作,提供双重保险。机械密封工作在油室中,润滑和冷却条件好,使用寿命长久。6 泵壳泵壳为单蜗壳型,通过断面大,无堵塞性能好。7 密封环密封环可以更换,降低维护成本。密封环材质可采用高铬材料,坚硬耐磨。8 搅拌头（选配件）具有搅匀防沉淀作用,能够使水与沉淀物及固体颗粒混合均匀,大大提高泵的过流能力。9 叶轮叶轮为双流道形式,与泵壳相匹配,采用全扬程无过载设计,扬程从高值到低值使用均不会造成电机过载损坏。叶轮流道尺寸宽,无堵塞性能好。10 泄压室叶轮后部设计有泄压室,叶轮轴向力得到有效平衡,减轻轴承的负荷,使轴承运行寿命更长。11 油室泄漏传感器轴封油室内设置泄漏传感器。水进入油室到一定程度后,传感器发出信号,外部控制装置对电泵实施保护。12 冷却水套22 千瓦以上电机外部设置有冷却水套,用泵所输送的水对电机进行循环冷却,保证电泵在低水位,仍能正常运转。13 电机绕组温度传感器电机定子绕组内装有PT100 温度传感器,对电机绕组温度进行监控,通过外部控制装置对电机过热进行保护。五、BQW矿用防爆潜水泵参数表

编号	型号	流量	扬程	额定功率	额定电压	同步转速	出水口径
		m3/h	m	kw	v	r/min	mm
1	BQW25-15-2.2	25	15	2.2	380/660	3000	50
2	BQW10-28-2.2	10	28	2.2	380/660	3000	50
3	BQW15-25-2.2	15	25	2.2	380/660	3000	50
4	BQW30-10-2.2	30	10	2.2	380/660	3000	65
5	BQW15-30-3	15	30	3	380/660	3000	50
6	BQW20-25-3	20	25	3	380/660	3000	50
7	BQW30-15-3	30	15	3	380/660	3000	65
8	BQW50-10-3	50	10	3	380/660	3000	80
9	BQW15-40-4	15	40	4	380/660	3000	50
10	BQW25-30-4	25	30	4	380/660	3000	50
11	BQW30-20-4	30	20	4	380/660	3000	65
12	BQW50-15-4	50	15	4	380/660	3000	65
13	BQW12-60-5.5	12	60	5.5	380/660	3000	50
14	BQW20-40-5.5	20	40	5	380/660	3000	50
15	BQW30-30-5.5	30	30	5.5	380/660	3000	65
16	BQW50-20-5.5	50	20	5.5	380/660	3000	80
17	BQW12-75-7.5	12	75	7.5	380/660	3000	50
18	BQW20-50-7.5	20	50	7.5	380/660	3000	50
19	BQW35-35-7.5	35	35	7.5	380/660	3000	65
20	BQW50-25-7.5	50	25	7.5	380/660	3000	80
21	BQW20-65-11/N	20	65	11	660/1140	3000	50
22	BQW40-45-11/N	40	45	11	660/1140	3000	65
23	BQW50-30-11/N	50	30	11	660/1140	3000	80
24	BQW75-22-11/N	75	22	11	660/1140	3000	100
25	BQW80-20-11	80	20	11	660/1140	3000	100
26	BQW100-15-11	100	15	11	660/1140	3000	100
27	BQW35-60-15/N	35	60	15	660/1140	3000	65

28	BQW40-50-15/N	40	50	15	660/1140	3000	65
29	BQW60-30-15/N	60	30	15	660/1140	3000	80
30	BQW20-80-15/N	20	80	15	660/1140	3000	50
31	BQW80-25-15	80	25	15	660/1140	3000	100
32	BQW100-22-15	100	22	15	660/1140	3000	100
33	BQW20-100-18.5/N	20	100	18.5	660/1140	3000	50
34	BQW30-80-18.5/N	30	80	18.5	660/1140	3000	65
35	BQW35-70-18.5/N	35	70	18.5	660/1140	3000	65
36	BQW65-36-18.5/N	65	36	18.5	660/1140	3000	80
37	BQW100-30-18.5	100	30	18.5	660/1140	3000	100
38	BQW25-108-22/N	25	108	22	660/1140	3000	65
39	BQW40-80-22/N	40	80	22	660/1140	3000	65
40	BQW50-60-22/N	50	60	22	660/1140	3000	80
41	BQW75-42-22/N	75	42	22	660/1140	3000	100
42	BQW100-35-22	100	35	22	660/1140	3000	100
43	BQW130-25-22	130	25	22	660/1140	3000	100
44	BQW30-130/2-30/N	30	130	30	660/1140	3000	65
45	BQW50-100/2-30/N	50	100	30	660/1140	3000	80
46	BQW75-58-30/N	75	58	30	660/1140	3000	100
47	BQW125-38-30/N	125	38	30	660/1140	3000	100
48	BQW30-150/2-37/N	30	150	37	660/1140	3000	65
49	BQW50-120/2-37/N	50	120	37	660/1140	3000	80
50	BQW60-100/2-37/N	60	100	37	660/1140	3000	80
51	BQW75-82/2-37/N	75	82	37	660/1140	3000	100
52	BQW70-100/2-45N	70	100	45	660/1140	3000	100
53	BQW50-150/20-45N	50	150	45	660/1140	3000	80
54	BQW130-60/2-45N	130	60	45	660/1140	3000	100
55	BQW30-170/2-45N	30	170	45	660/1140	3000	65
56	BQW120-80/2-55N	120	80	55	660/1140	3000	100
57	BQW70-130/2-55N	70	130	55	660/1140	3000	100
58	BQW200-60/2-55N	200	60	55	660/1140	3000	150
59	BQW50-170/2-55N	50	170	55	660/1140	3000	80
60	BQW100-100/2-75N	100	100	75	660/1140	3000	100
61	BQW70-150/2-75N	70	150	75	660/1140	3000	100
62	BQW50-200/3-75N	50	200	75	660/1140	3000	80
63	BQW200-70/2-75N	200	70	75	660/1140	3000	150
64	BQW80-180/2-90N	80	180	90	660/1140	3000	100
65	BQW300-50/2-90N	300	50	90	660/1140	3000	150
66	BQW200-80/2-90N	200	80	90	660/1140	3000	100
67	BQW50-240/2-90N	50	240	90	660/1140	3000	100

六、防爆等级ExdIIBT4维护与保养

为了保证潜水排污泵的正常使用和寿命,应该进行定期的检查和保养：

（1）更换密封环：在污水介质中使用后,叶轮与密封环之间的间隙可能增大,造成水泵流量和效率下降,应关掉电闸,将泵吊起,拆下底盖,取下密封环,按叶轮实际尺寸配密封环,间隙一般在0.5mm左右。

（2）潜水排污泵不用时,应清洗并吊起置于通风干燥处,注意防冻。若置于水中,每15 天至少运转30min（不能干磨）,以检查其功能和适应性。

（3）电缆每年至少检查一次,若破损请给予更换。

（4）每年至少检查一次电缆绝缘及紧固螺钉,若电机绝缘下降请与本公司售后服务部,若紧固螺钉松动请重新紧固。

（5）潜水排污泵在出厂前已注入适量的机油,用于润滑机械密封,该机油应每年检查一次。如果发现机油中有水,应将其放掉,更换机油,更换密封垫,旋紧螺塞。三个星期后,须重新检查,如果机油又成乳化液,则机械密封进行检查,必要时应更换（与本公司售后服务部）。

注：机油为32#机械油。

（6）潜水排污泵运行发生故障后,请按给出的故障排除方法排除,如仍不能解决,并能确定原因时,不要私自乱拆乱修,应立即与本公司售后服务部。

（7）严禁私自拆卸隔爆件和打开隔爆腔。

七、注意事项

（1）设备起吊时严禁直接吊起电缆或用电缆起吊其他重物。

（2）电缆端部严禁浸入液体中。

（3）所有设备的外壳应可靠接地,以防止发生触电事故。

（4）出水管内径应符合规定要求（原则上不得小于水泵的出水口径）。

（5）潜水排污泵不能放置在污水入口处。当水泵放在泥地上或浮沙上,水泵由于震动,产生下陷,在这种情况下,建议将水泵放置在一较大的底板上。

（6）在污水中使用的水泵,机壳周围会堆积泥浆,杂物等,导致传热的速度降低,使电机内部的温度上升,缩短定子的使用寿命或造成无故跳闸,所以污水液位抽吸至低以后,请清除杂物（一年一次）,必要时,拆开冷却套固定板,清理冷却套及循环水管中杂物。

（7）当气温降至0℃以下时,若水泵仍正常运转可继续使用,否则应吊起置于通风干燥处,并注意防冻。
