断气断电自动复位气动球阀

741

规格/型号：Q641F

品牌：乔邑

应用领域：废水处理设备

产地：河南 - 郑州

厂家/供应商：河南乔邑阀门有限公司

咨询电话:：13674932789（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-06

级别：待认证

断气断电自动复位气动球阀说明介绍

Q641F单作用自动复位气动不锈钢球阀

产品简介：

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀/断气断电自动复位单作用气动球阀/单作用气动法兰球阀/单作用自动复位气动球阀/单作用气动带手动球阀/单作用气动球阀/单作用气动不锈钢法兰球阀/单作用防爆气动球阀/单作用气动带手轮不锈钢球阀/单作用气动开关型球阀/单作用气动调节型球阀是由球阀与单作用气动执行机构及其它相关附件组成，利用气源驱动来控制阀门启闭，阀体材质均由不锈钢制作，具有*的抗拉性，耐磨性以及防腐蚀性等，不仅可用于一般常温常压的场合当中，还适用于超高压和低压力降等工作条件相对比较恶劣的管道里。可根据工况需要装配上阀门定位器，输入4-20mA的模拟量信号，达到对球阀开度大小的百分比调节控制。

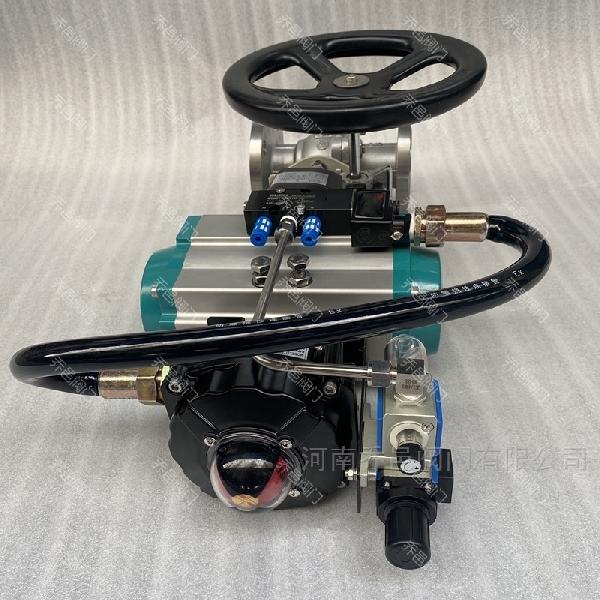

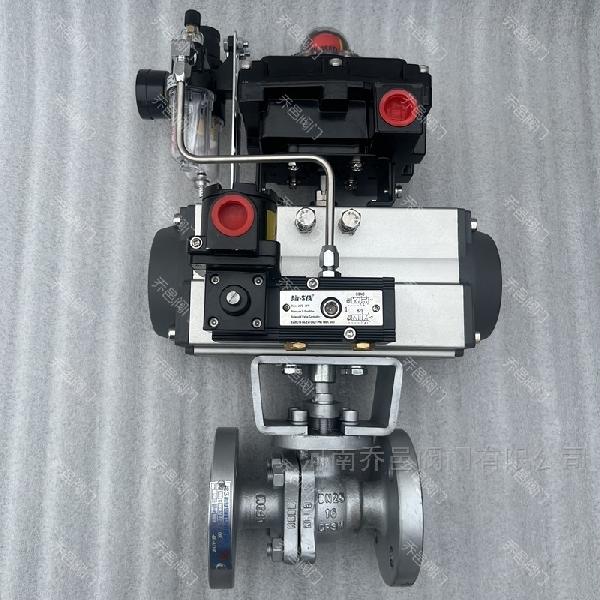

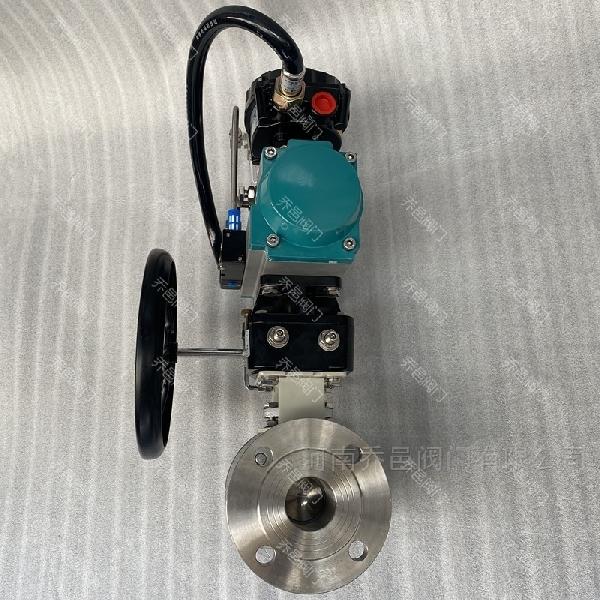

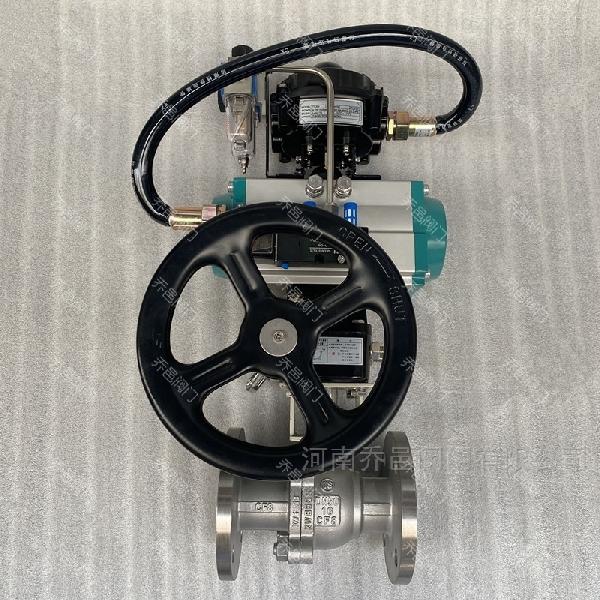

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀1.jpg

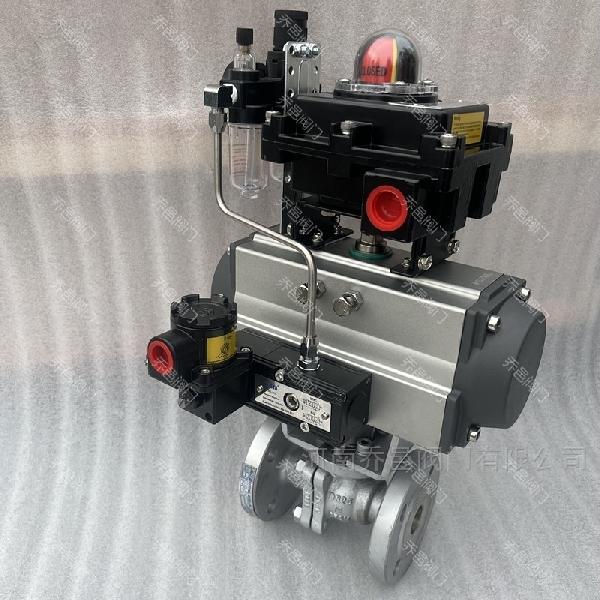

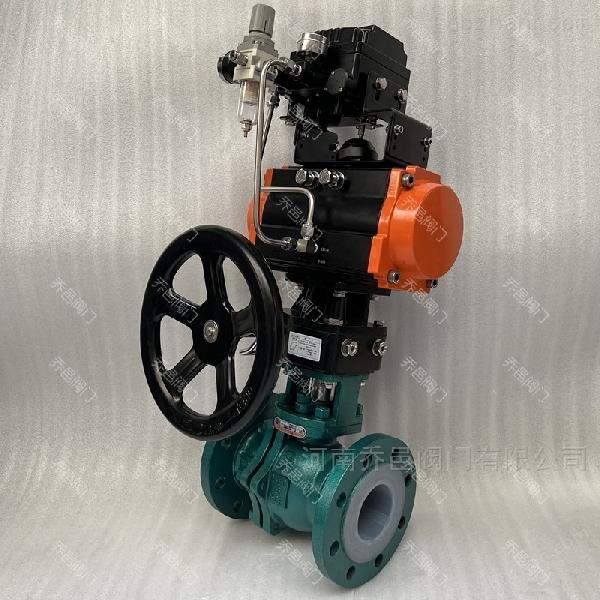

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀1.jpg

单作用气动执行器和双作用气动执行器的区别：

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于：单作用的气缸内有弹簧，而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型:通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

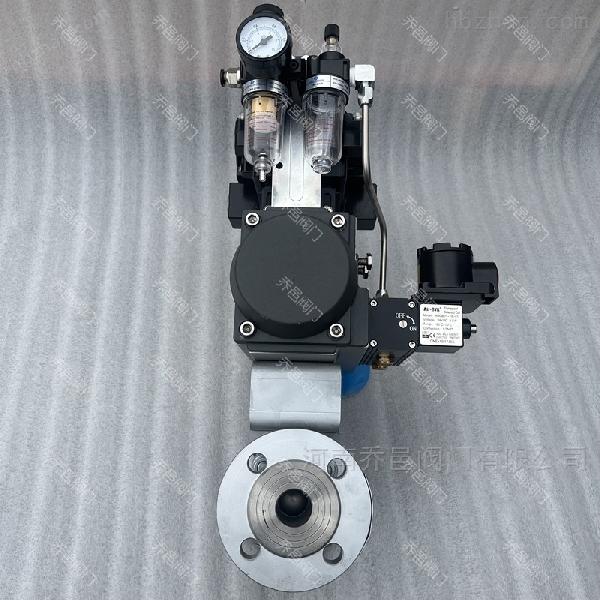

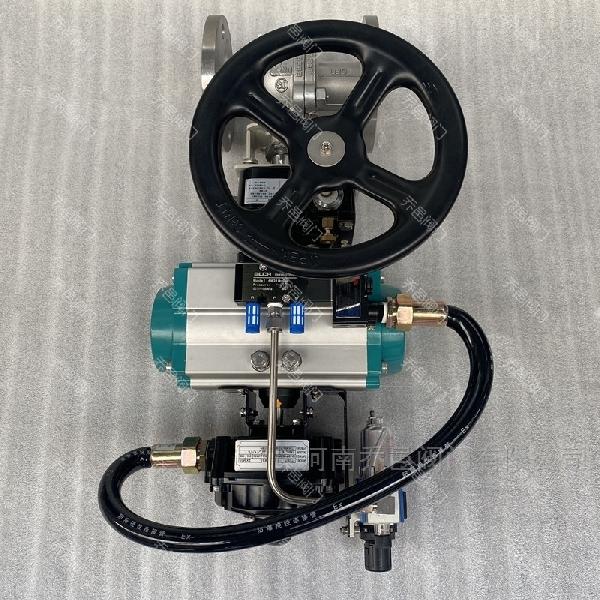

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀2.jpg

特点及用途:

气动球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点：

1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

结构原理：

气动单作用球阀是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（-40～180℃）及高温（-60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。

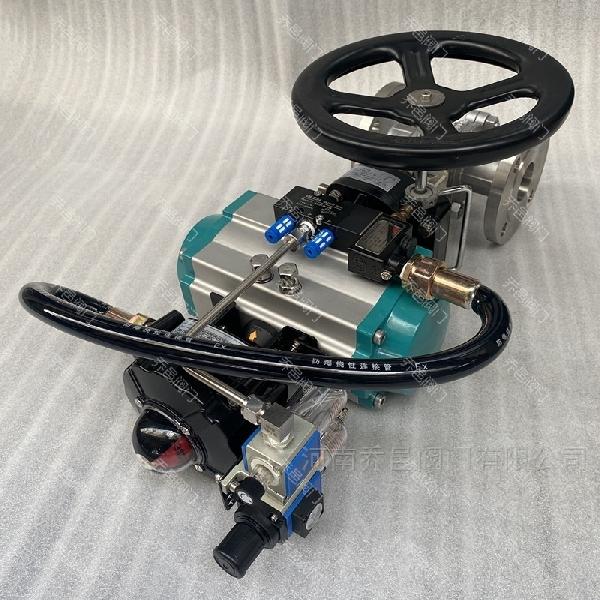

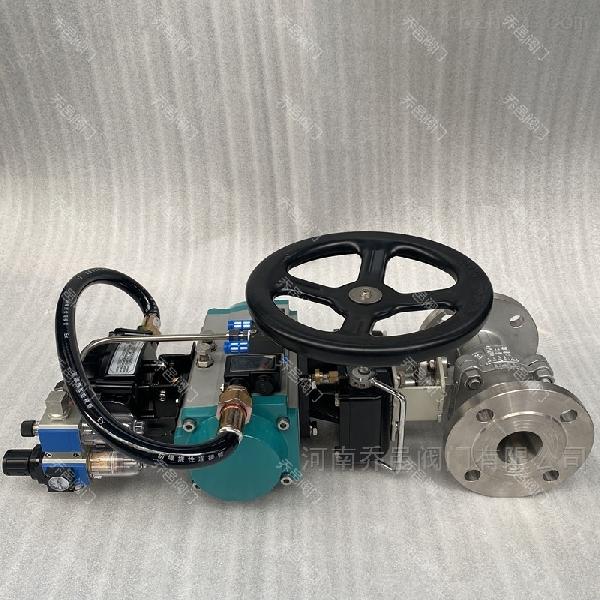

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀3.jpg

工作原理

气动单作用球阀一般与电磁阀、限位开关等附件组合使用，采用GT、AT、AW等气动执行器，具有输出力大、动作灵敏，能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能，对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。

执行机构

采用GT、AT、AW型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

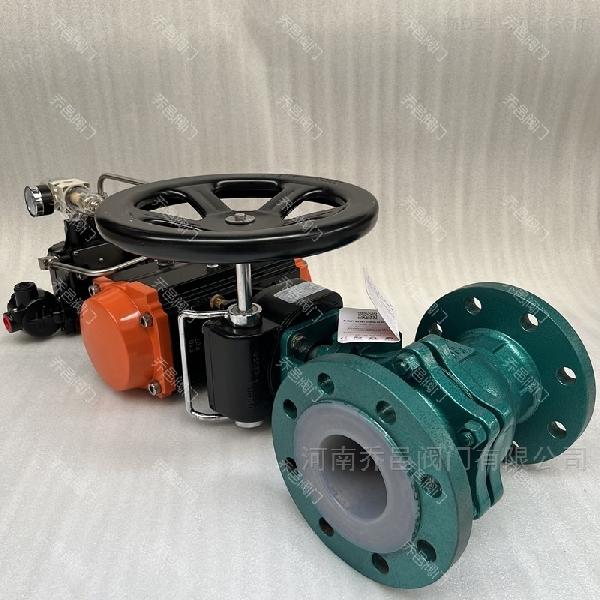

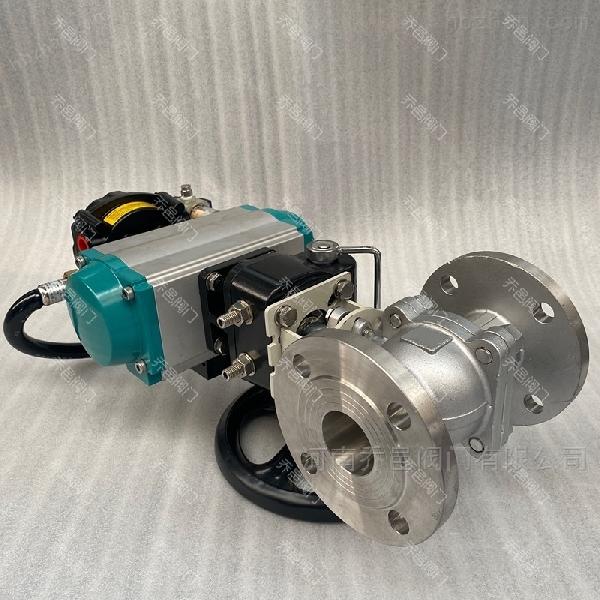

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀4.jpg

附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

性能规范：

公称通径mm		DN15-DN200
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚苯金属密封
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸类	醋酸类
	适用温度	-28℃ - 300℃
执行器	型号	GT、AT、AW系列等
	气源压力	0.4-0.7MPa

安装尺寸表：

公称通径DN（mm）	尺寸（mm）															执行器型号
	1.6MPa					2.5MPa					4.0MPa					执行器型号
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可选配GT、AT、AW系列等执行器
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

河南乔邑阀门有限公司主要生产【断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀/断气断电自动复位单作用气动球阀/单作用气动法兰球阀/单作用自动复位气动球阀/单作用气动带手动球阀/单作用气动球阀/单作用气动不锈钢法兰球阀/单作用防爆气动球阀/单作用气动带手轮不锈钢球阀/单作用气动开关型球阀/单作用气动调节型球阀】，备有大量库存现货以出厂价直销！我们在实践运营中始终坚持以“服务客户、发展企业、回报社会”的宗旨，以质量求生存，以服务求发展，以管理求效益的经营理念，坚持“质量为先、信誉为重、管理为本、服务为诚”的企业方针，发扬“开拓创新、优质高效”的企业精神，为新老用户提供安全可靠的产品和完善的售后服务！本文中所有文字、数据、图片仅供参考。

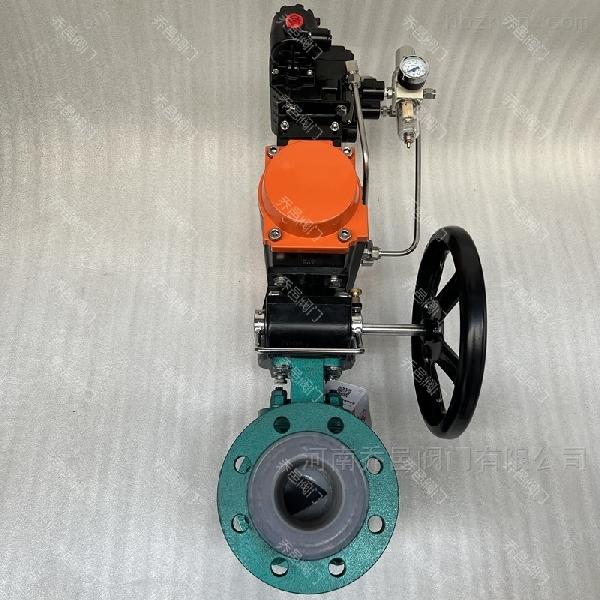

断气断电自动复位气动球阀Q641F单作用气动不锈钢球阀断气断电自动复位单作用气动球阀单作用气动法兰球阀单作用自动复位气动球阀单作用气动带手动球阀单作用气动球阀单作用气动不锈钢法兰球阀单作用防爆气动球阀单作用气动带手轮不锈钢球阀单作用气动开关型球阀单作用气动调节型球阀6.jpg
