单作用防爆气动不锈钢硬密封切断球阀

单作用防爆气动不锈钢硬密封切断球阀

304
规格/型号:暂无
品牌:暂无
应用领域:废水处理设备
产地:河南 - 郑州
厂家/供应商:河南茂兴阀门有限公司
咨询电话::18137105899(请说明信息源自“中冶有色技术网”)
更新时间:2024-03-06
级别:待认证

单作用防爆气动不锈钢硬密封切断球阀说明介绍

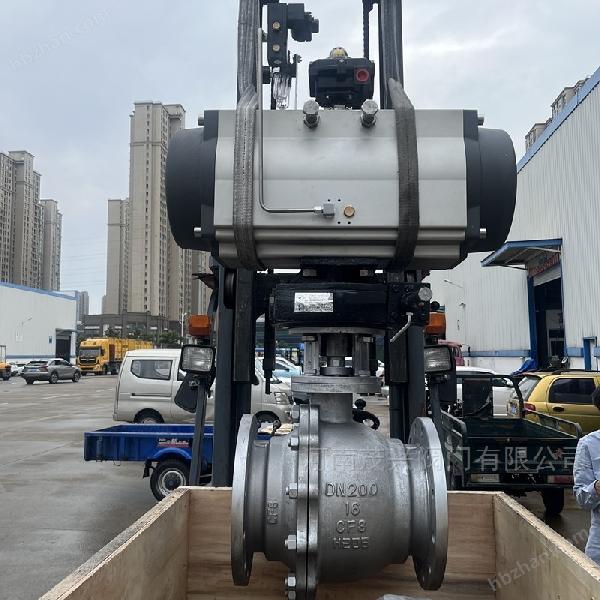

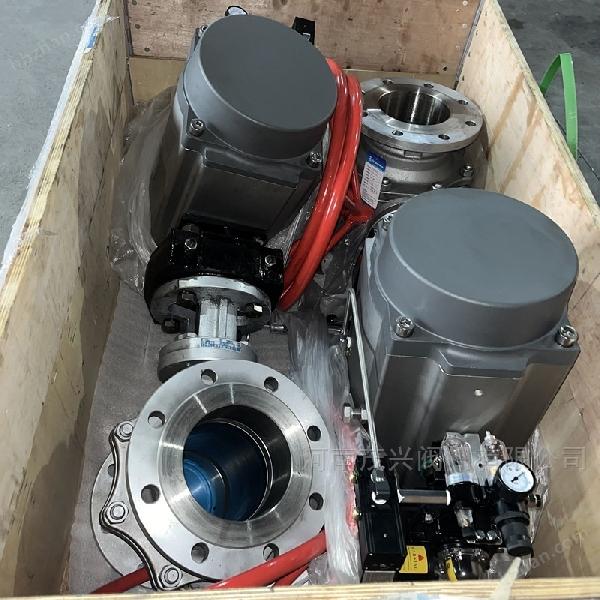

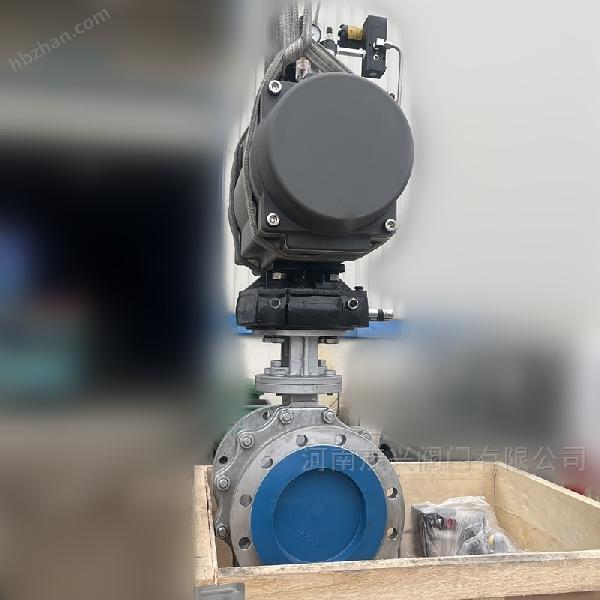

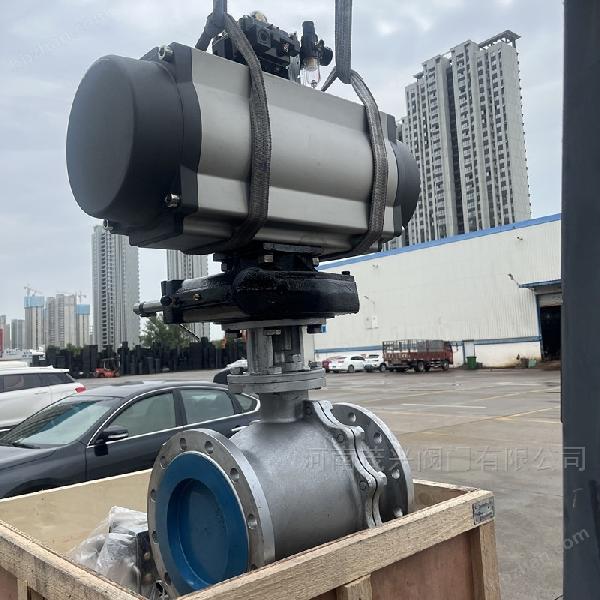

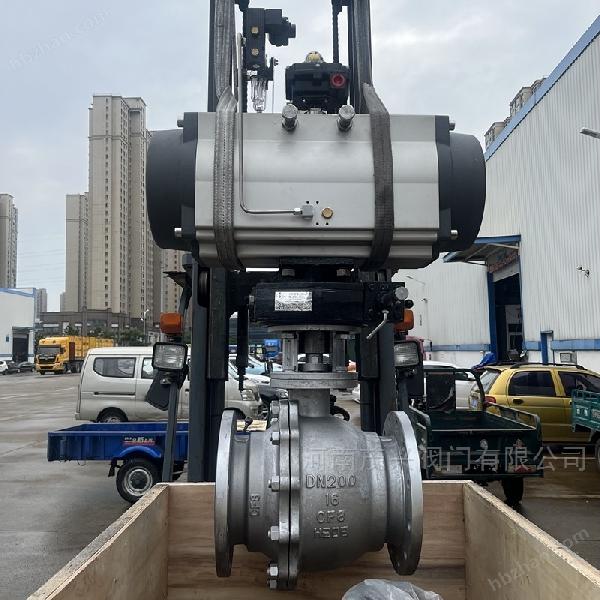

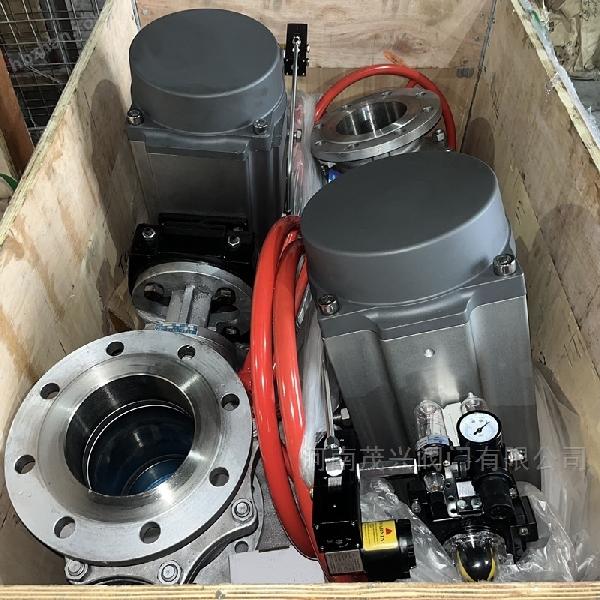

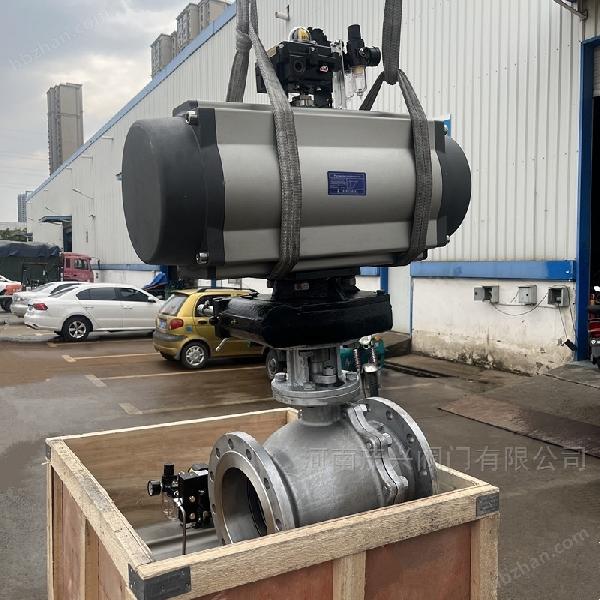

Q641H-16P单作用防爆气动不锈钢O型切断球阀

产品简介:

单作用防爆气动不锈钢硬密封切断球阀Q641H-16P单作用防爆气动带手动不锈钢高温切断球阀/单作用防爆气动快速切断球阀ZJHR气动O型切断球阀ZSHO单作用防爆气动不锈钢球阀Q641F-16P断电失气故障自动复位防爆气动不锈钢球阀/单作用气动球阀/单作用断电停气弹簧自动复位气动球阀/单作用气动带手动不锈钢球阀/单作用防爆带手操机构气动球阀/单作用气动开关型球阀/单作用气动调节型球阀/单作用气动带手轮不锈钢球阀是由不锈钢球阀与单作用气动执行器及其它相关附件组成,利用气源驱动来控制阀门启闭,阀体材质均由不锈钢制作,具有抗拉性,耐磨性以及防腐蚀性等,不仅可用于一般常温常压的场合当中,还适用于超高压和低压力降等工作条件相对比较恶劣的管道里。可根据工况需要装配上阀门定位器,输入4-20mA的模拟量信号,达到对球阀开度大小的百分比调节控制。

特点:


气动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点:

1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。

3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。


单作用气动执行器和双作用气动执行器的区别:

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于:单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。

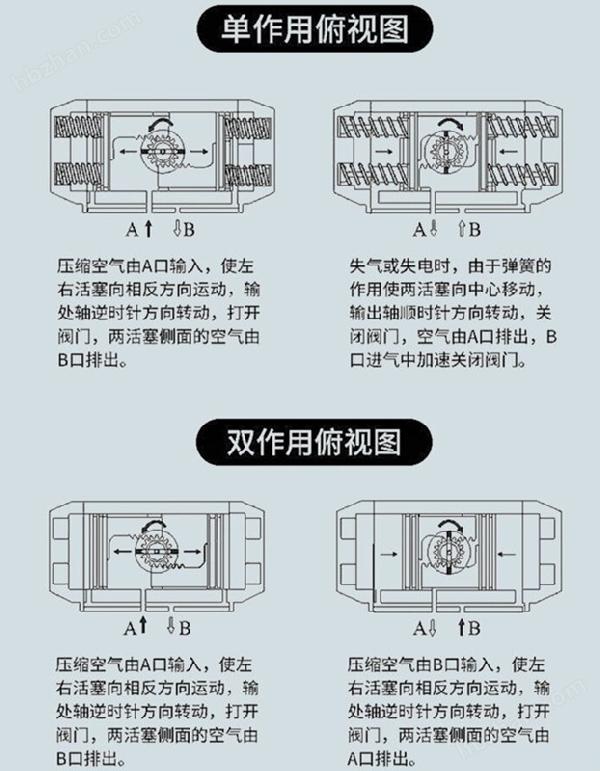

单作用双作用气动执行器

结构原理:

气动单作用球阀是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(-60~450℃)场合。该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。


工作原理:

气动单作用球阀一般与电磁阀、限位开关等附件组合使用,采用GT、AT、AW等气动执行器,具有输出力大、动作灵敏,能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能,对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。


Q641F/H气动法兰球阀采用气动执行器及精铸球阀组成。主要分为气动软密封球阀(≤200°)及气动硬密封球阀(≤550°)两大类。具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。广泛应用于石油、化工、教学设备、轻工、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

技术参数:

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB

允许压差(MPa)

≤公称压力

阀体形式

两段式铸造球阀

连接形式

法兰式、焊接式、螺纹式

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快开型

动作范围

0~90°

泄露量Q

按GB/T4213-92,小于额定KV0.01%

可调范围

250:1

350:1

配置执行机构

可配GT、AT、AW等系列气动执行机构

控制方式

开关型(开关两位控制)、调节型(4~20mA控制)



执行器参数:

执行器型号

GT、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



执行机构:

采用GT、AT、AW型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

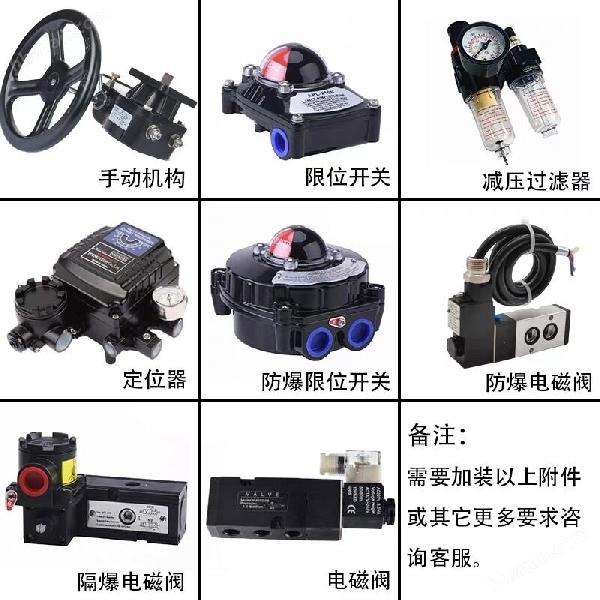

附件的选项:

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手操机构

气动阀门配件图

零件材料:

零件名称

材料

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

填料

V型PTFE四氟填料、柔性石墨



性能规范:

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

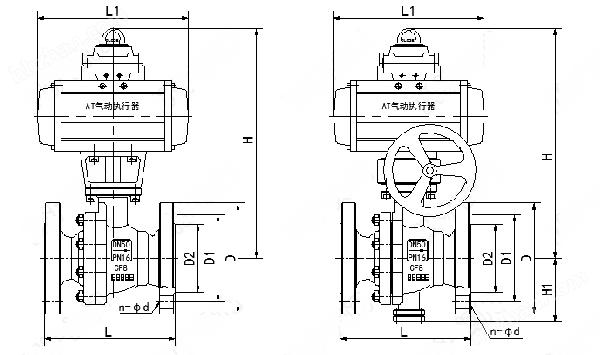

结构图:

<strong><strong>单作用防爆气动不锈钢球阀</strong></strong>.jpg

主要外形尺寸:(单位:mm)

DN

L

H

D

D1

L0

Z-φd

15

130

200

95

65

165

4-φ14

20

140

204

105

75

165

4-φ14

25

150

215

115

85

165

4-φ14

32

165

240

135

100

225

4-φ18

40

180

265

145

110

225

4-φ18

50

200

275

160

125

225

4-φ18

65

220

379

180

145

245

4-φ14/4-φ18

80

250

390

195

160

330

8-φ18

100

280/320

416

215/230

180/190

330

8-φ18/8-φ23

125

320/381

542

245/270

210/220

380

8-φ18/8-φ25

150

360/400

572

280/300

240/250

380

8-φ23/8-φ25

200

400/500

736

335/360

295/310

440

12-φ25/12-φ25

250

530/568

926

405/425

355/370

580

12-φ25/12-φ30

300

600/648

1059

460/485

410/430

715

12-φ25/16-φ30

350

550/762

1127

520/550

470/490

875

16-φ25/16-φ34

400

600/838

1398

580/610

525/550

995

16-φ30/16-φ34



河南茂兴阀门主要生产销售【单作用防爆气动不锈钢硬密封切断球阀Q641H-16P单作用防爆气动带手动不锈钢高温切断球阀/单作用防爆气动快速切断球阀ZJHR气动O型切断球阀ZSHO单作用防爆气动不锈钢球阀Q641F-16P断电失气故障自动复位防爆气动不锈钢球阀/单作用气动球阀/单作用断电停气弹簧自动复位气动球阀/单作用气动带手动不锈钢球阀/单作用防爆带手操机构气动球阀/单作用气动开关型球阀/单作用气动调节型球阀/单作用气动带手轮不锈钢球阀】,备有大量库存现货以出厂价直销!我们秉持“合理价格、贴心服务”的理念,努力为用户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
