1.概述
AIM-T300 绝缘监测装置是安科瑞电气集多年电力仪表行业的设计经验,研究开发出来用于监测 IT 配电 系统(不接地系统)对地绝缘状况的仪表。产品采用先进的微控制器技术,集成度高,体积小巧,安装方便, 集智能化、数字化、网络化于一身。仪表具有绝缘故障预警、故障报警、事件记录等多种功能,可用于矿井、 玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的 IT 配电系统 中,实时监测 IT 配电系统对地的绝缘状况,当发生绝缘故障时,及时报警,提醒工作人员排查故障。
安科瑞绝缘监测仪 自检功能 故障报警
安科瑞绝缘监测仪 自检功能 故障报警
2.功能特点
2.1 具有对 IT 系统对地绝缘电阻监测、故障预警及报警功能;
2.2 具有继电器报警输出、LED 报警指示等多种故障指示功能;
2.3 采用先进的现场总线通讯技术,可与外接报警和显示装置或上位机管理终端通讯,实时监控 IT 系统的运 行状况;
2.4 具有故障事件记录功能,能够记录故障发生的时间和故障类型,方便操作人员查询分析系统运行状况, 及时消除故障;
2.5 适用于交流、直流以及交直流混合 IT 系统的绝缘监测;
2.6 自检功能。可一键实现仪表硬件电路的故障自检;
2.7 断线监测功能。实时监测 L1/L2 与 IT 系统之间的连接状况以及 PE/KE 功能接地线连接的状况。
3.型号说明

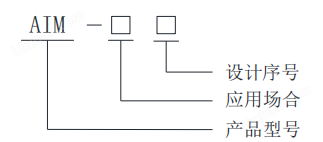

说明:AIM 表示安科瑞绝缘监测装置 T 表示工业场合 300 表示 300 型

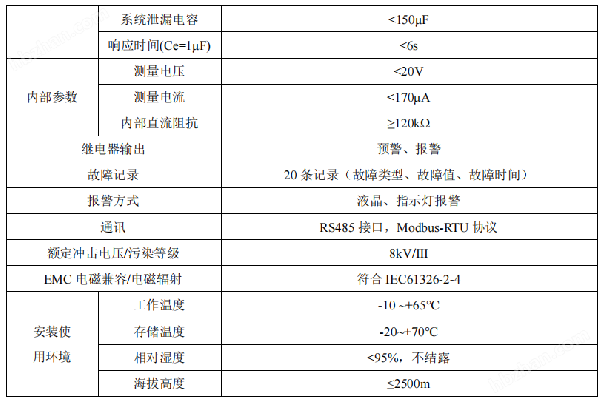

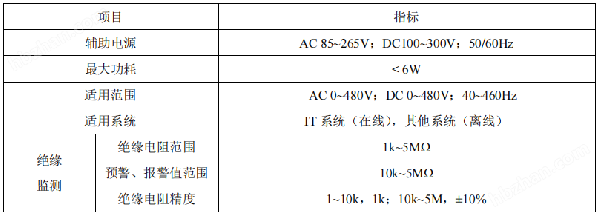

4.技术参数
5.参考标准
■ IEC 61557-8 《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 8 部分:IT 系统用绝缘监测装置》
■ IEC 61326-2-4 《测量、控制和实验室用的电设备 电磁兼容性要求 第 24 部分:特殊要求 符合 IEC 61557-8 的绝缘监控装置和符合 IEC 61557-9 的绝缘故障定位设备的试验配置、工作条件和性能判据》
6.安装与接线
6.1 外形尺寸

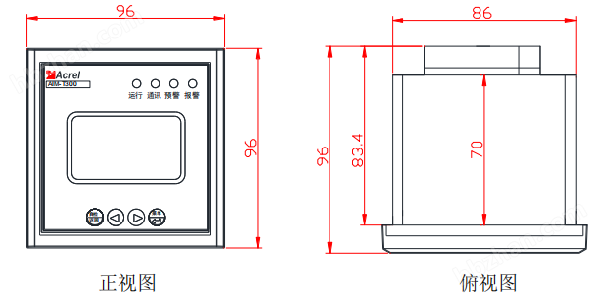

AIM-T300 外形与安装尺寸(单位:mm)
上图依次为嵌入式安装的 AIM-T300 绝缘监测装置的正视图与俯视图。
6.2 安装方法

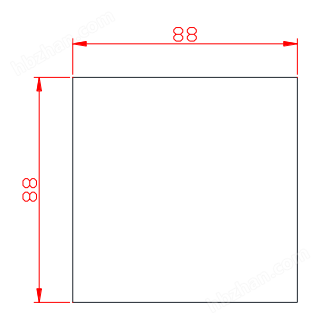

AIM-T300 绝缘监测装置采用嵌入式面板安装,开孔尺寸如下图所示。
