圆锥式破碎机

573

规格/型号：CS

品牌：上海山启机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：上海山启机械销售有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-21

级别：待认证

圆锥式破碎机说明介绍

产品介绍

CS系列圆锥式破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸盐工业中，适用于破碎中等和中等以上硬度的各种矿石和岩石。本机具有破碎力大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。

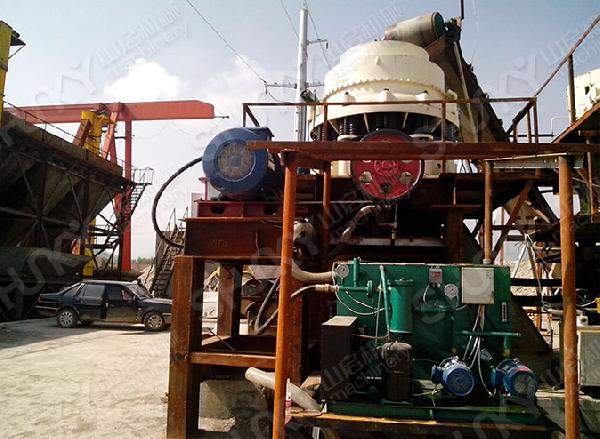

CS圆锥式破碎机工作现场

性能优势

1、破碎腔型多：CS系列圆锥破的腔型分为三种不同的设计方式，用户可根据现场情况选择破碎效率高、产品粒度均匀、粒形好、轧臼壁磨损均匀且使用时间长的破碎腔型。

2、干油密封防尘：CS系列圆锥破采用防尘密封结构，密封效果可靠，有效延长了润滑油的更换周期和零件的使用时间。

3、支持大破碎力：CS系列圆锥破的关键零件选择特殊材料制造。每一冲程破碎锥离开轧臼壁的距离达，既允许更多的物料进入破碎腔，又形成较大的排料体积，使物料通过破碎腔的速度加快。

4、产量高：与其他机型相比，CS系列圆锥破破碎壁长、冲程大、破碎力大，可对破碎腔中的物料进行更有效地破碎，每一冲程破碎的物料更多。

5、日常运作的维护成本低：零件选材与结构设计合理，使用时间长，破碎力壁大，降低了滑动轴承、齿轮和机架上的负荷，破碎产品力度均匀，减少了循环负荷，液压清腔系统操作方便，减少了停机时间，功率消耗低，分配合理。

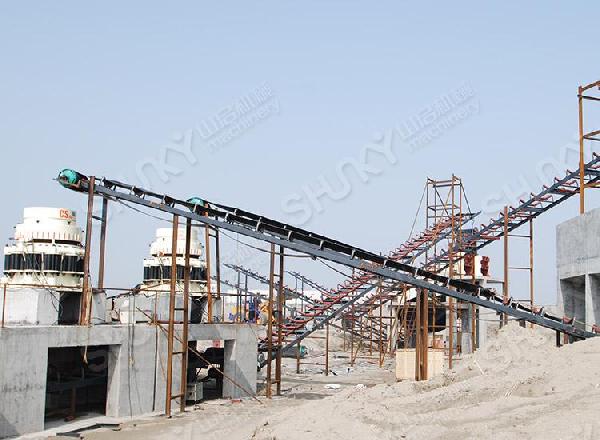

CS圆锥破现场图

技术参数

规格	型号	腔型	排料口调节范围（mm）	最大给料尺寸（mm）	处理（t/h）	电机功率（kw）	外形尺寸（长×宽×高）（mm）
CS-75	CSC-75	标准粗型	13-38	175	59-163	75	2656×1636×2241
	CSB-75	标准中型	9-22	102	45-91
	CSD-75	短头中型	3-13	41	27-90
CS-110	CSC-110	标准粗型	13-38	160	70-215	110	2290×1530×2036
	CSB-110	标准中型	10-25	115	55-135
	CSD-110	短头中型	6-19	80	47-90
CS-130	CSC-130	标准粗型	13-38	180	105-220	132	2630×1760×2212
	CSB-130	标准中型	10-25	130	72-170
	CSD-130	短头中型	10-19	90	70-125
CS-160	CSC-160	标准粗型	16-51	200	135-350	160	2860×2070×2623
	CSB-160	标准中型	13-25	150	105-180
	CSD-160	短头中型	10-19	102	80-140
CS-200	CSC-200	标准粗型	19-51	215	200-440	200	2830×2200×2783
	CSB-200	标准中型	16-25	160	160-230
	CSD-200	短头中型	13-22	115	150-240
CS-220	CSC-220	标准粗型	19-64	235	230-570	220	3360×2650×3050
	CSB-220	标准中型	19-38	175	215-330
	CSD-220	短头中型	13-25	130	180-285
CS-240	CSC-240	标准粗型	22-64	267	330-725	250	3580×2860×3680
	CSB-240	标准中型	16-25	203	240-330
	CSD-240	短头中型	10-19	140	190-330
CS-360	CSC-360	标准粗型	25-76	303	608-998	360	5110×4270×4350
	CSB-360	标准中型	31-89	334	789-1270
	CSD-360	短头中型	10-29	150	352-617

工作原理

工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机（圆锥破）的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

内部结结构

CS系列弹簧圆锥破碎机，主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。
